筒仓车气动卸料灌装喷嘴结构设计

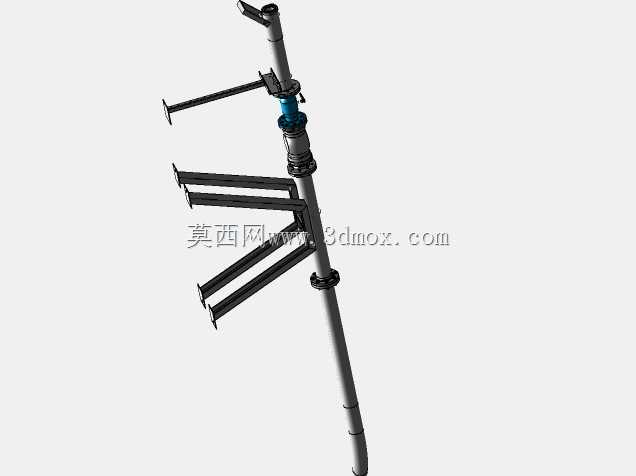

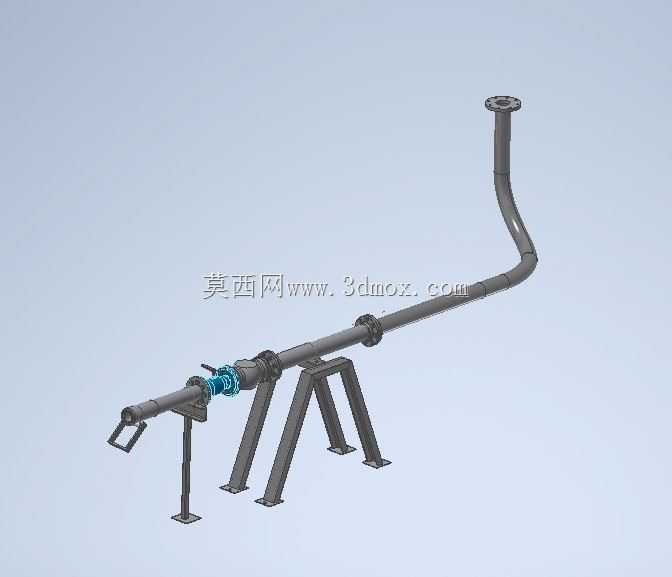

　　在散料仓储转运的作业场景里，筒仓车作为散装粉料、颗粒料公路转运的核心载体，其卸料环节的密闭性、对位精度直接决定了物料转运效率与现场扬尘管控水平，这款气动卸料灌装喷嘴正是为匹配筒仓车侧卸、定点灌装作业需求开发的专用执行部件。从实际作业逻辑来看，散料从筒仓车罐体出料后，需要通过密闭管路直接对接储料仓的进料口，传统手动对接的喷嘴不仅对位耗时长，人工操作时还容易出现对接间隙导致粉料外溢，尤其在水泥、粉煤灰、粮食颗粒这类易扬尘、易洒落的物料转运场景中，非密闭对接带来的物料损耗与现场环保问题一直是散料物流环节的痛点。这款喷嘴采用气动驱动的执行结构，将阀门启闭与喷嘴对位动作集成在同一管段上，作业时仅需控制气路通断即可完成喷嘴的伸出对位、阀门开启卸料、卸料完成后阀门关闭、喷嘴收回复位的全流程动作，省去了人工手动扳动阀门、调整喷嘴位置的步骤，单工位卸料对位时间可缩短六成以上，同时气动执行的推力稳定，能保证喷嘴端部与储料仓进料口的对接压紧力，避免物料输送过程中出现间隙漏料。从结构设计思路上，整个喷嘴组件分为弯管进料段、水平输送管段、气动执行阀组、端部喷嘴、支撑机架五个部分，弯管段顶部采用标准法兰接口，可直接匹配筒仓车罐体的侧部出料法兰，不需要额外加工过渡接头，弯管的曲率半径经过核算，既保证散料在管内流动时不会出现拐角积料，又能控制整体竖直方向的安装高度，避免超出筒仓车侧部的安装空间边界。水平管段采用等径圆管设计，管身设置两处法兰连接位，既方便分段加工运输，

　　也能根据不同车型的安装距离调整管段长度，适配不同吨位筒仓车的出料口位置差异。气动阀组采用同轴安装结构，执行气缸直接固定在管段侧方的支架上，阀板与管路轴线垂直，关闭时阀板密封面与管内壁的密封圈紧密贴合，能承受0.3MPa以内的散料输送压力，不会出现卸料过程中阀板漏料的问题；气缸的行程经过匹配设计，阀板全开时完全贴靠管内壁一侧，不会占用管内通流面积，避免散料流动时在阀板位置出现卡滞、积料。端部喷嘴采用收口设计，出口直径略小于水平管段内径，能在物料流出时形成一定的聚拢效果，减少物料散落范围，喷嘴端部设置一圈橡胶密封垫，对接时压紧在储料仓进料口的端面上，进一步提升密闭效果。支撑机架采用分体式三角支腿结构，三个支腿的底部设置安装底板，

　　可通过螺栓固定在筒仓车的底盘副梁上，支腿与水平管段之间采用抱箍连接，安装时可根据实际安装高度调整抱箍的固定位置，补偿底盘加工与罐体安装带来的高度误差；支腿采用型钢焊接结构，截面形状经过受力校核，能承受满管物料的重量与气动执行时的反作用力，不会在长期作业后出现支腿变形、管段下沉的问题。从安装边界尺寸来看，整个组件的水平长度控制在适配常规筒仓车侧部安装空间的范围内，竖直方向的最高点为顶部法兰位置，不会超出车辆侧部的防护栏高度，水平方向的最外端为喷嘴收回状态的端部，不会超出车辆的外侧宽度限值，满足道路运输的尺寸要求；气动接口采用标准快插接头，可直接对接车辆自带的气路系统，不需要额外配置气源动力，降低了整车改装的成本。在实际使用过程中，

　　这款喷嘴可适配绝大多数粉状、颗粒状散料的卸料灌装作业，不管是建材领域的水泥、粉煤灰转运，还是粮食加工领域的小麦、玉米散料运输，或是化工领域的塑料粒子、粉状原料转运，都能通过调整管内密封件的材质，满足不同物料的耐磨、耐腐蚀要求；管段内壁做光滑处理，减少物料流动阻力，针对磨蚀性较强的物料，还可在管内壁加装耐磨衬套，延长整体使用寿命。不同于通用型的卸料管路，这款喷嘴将气动执行、管路输送、支撑固定、密封对接的功能高度集成，不需要额外搭配独立的阀门与对接机构，整体结构紧凑，安装维护便捷，日常作业时仅需定期检查密封垫磨损情况与气缸的气路密封性，即可保证长期稳定运行，有效解决了传统筒仓车卸料环节效率低、漏料多、人工劳动强度大的实际问题。
