气缸换向控制与按钮式压力检测气路设计

　　这套气路设计方案主要面向离散制造业的自动化工位气控需求，常见于小件装配线的工件夹紧工位、工装夹具的顺序动作回路、小型冲压设备的安全联锁气路这类场景，核心解决双气缸协同动作时的换向逻辑控制，以及气源压力异常时的回路触发与状态反馈问题。实际产线运行中，很多中小型自动化工位的气路常出现动作时序错乱、压力波动导致夹紧失效的问题，这套设计正是针对这类痛点做的回路优化，没有采用集成式阀岛的复杂方案，全部采用常规气动元件搭建，后期维护时普通机修人员就能完成元件更换与故障排查，不需要依赖厂家的专属调试工具。

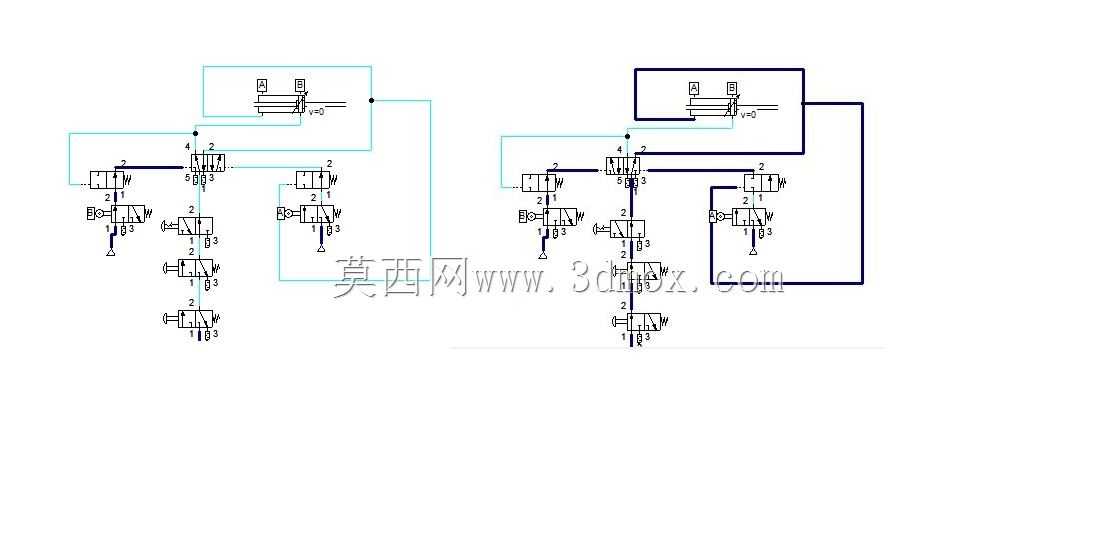

　　从功能逻辑上看，整套回路分为两个独立又互相关联的控制单元，左侧回路负责主驱动气缸的换向动作，采用手动按钮阀作为触发输入，搭配双气控换向阀实现气缸的位置保持，不需要持续给阀组供气就能维持气缸的伸出或缩回状态，能有效降低车间气源的持续耗气量，尤其适合长时间保压的夹紧工位，避免因为气源短时压降导致气缸误缩回引发的工装移位、工件飞出风险。右侧回路集成了按钮式压力开关的检测逻辑，压力开关的触发阈值可以根据实际工位的气源压力需求调整，当回路压力低于设定值时，压力开关会自动触发换向阀动作，带动关联气缸回到安全初始位置，同时可以外接气控指示灯给操作人员传递压力异常的状态信号，不需要额外布置电气线路，纯气控的设计也适合有防爆要求的喷涂、粉尘类作业工位，规避电气元件带来的安全隐患。

　　设计过程中优先考虑了元件的通用互换性，所有换向阀、按钮阀、压力开关都采用行业通用的安装尺寸，阀组的安装孔位匹配标准气动汇流板的孔距，不需要单独定制安装支架，现场装配时可以直接把阀组固定在工位旁的标准铝型材机架上，不需要额外做安装面的二次加工。气路的走线逻辑做了分层规划，主供气管路采用大口径气管连接到汇流板的进气口，各个阀组的控制气管采用小口径软管连接，不同压力等级的气路在布线上做了物理分隔，避免后期维护时接错气管导致动作逻辑错乱。

　　安装边界方面，整套阀组的整体安装尺寸控制在300mm×200mm的矩形范围内，安装面距离工位操作面的高度建议设置在1.2米到1.5米之间，方便操作人员手动触发按钮阀，同时也能避免加工过程中的切削液、焊渣飞溅到阀组上影响元件寿命。气缸的安装尺寸可以根据实际工位的行程需求替换，回路本身的逻辑不受气缸缸径、行程参数的影响，只要气缸的工作压力在0.4MPa到0.8MPa的常规车间气源压力范围内，都可以直接套用这套回路逻辑，不需要重新调整阀组的参数设置。

　　实际调试时需要先做空载动作测试，逐个触发手动按钮检查两个气缸的动作方向是否符合设计预期，调整排气节流阀的开度控制气缸的运行速度，避免气缸动作过快产生冲击噪音或者撞坏工装夹具。之后再做压力触发测试，缓慢调低回路供气压力，检查压力开关的触发压力是否和工位要求的安全压力匹配，确认压力异常时气缸能准确回到安全位置，避免带压状态下的误动作。整套回路没有采用特殊定制元件，所有易损件都是气动领域的常规流通件，后期运维成本很低，适合中小型加工车间的自动化改造项目直接参考套用，不需要做大量的定制化设计调整。
