Parker Barb外螺纹宝塔式软管硬管转换接头

　　这类Barb结构的外螺纹转换接头，是流体管路系统里极为常见的过渡连接件，日常在小型液压站控制回路、车间集中供气支路、实验室流体输送管路、小型制冷设备冷媒管路、农用喷灌支管连接场景里都能见到它的身影，核心作用是实现带外螺纹的刚性管路端口，和软质管路的快速可靠连接，省去了硬管扩口、焊接法兰这类复杂加工工序，在小通径流体回路的装配、维修改造场景里能大幅压缩施工周期。

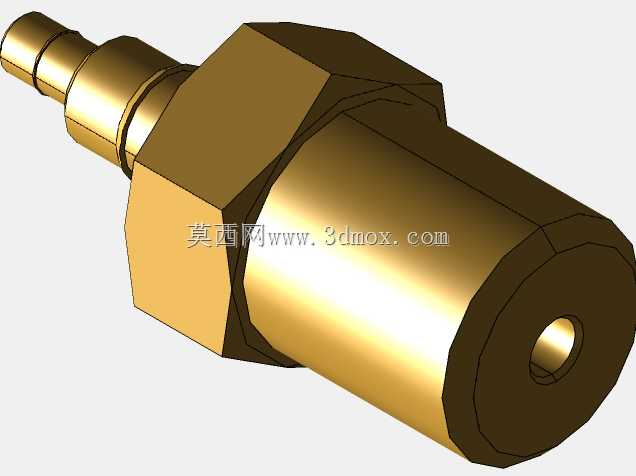

　　从结构设计逻辑来看，接头整体采用同轴回转体结构，最右端是标准外螺纹段，螺纹加工精度满足常规流体管路的密封配合要求，螺纹根部预留的退刀槽既符合机加工工艺要求，也能避免螺纹装配时出现顶死、密封面贴合不严的问题；螺纹段左侧是六角拧动台，对边尺寸匹配常规开口扳手、套筒的作业空间，现场装配时不需要定制专用工装，用普通五金工具就能完成拧紧操作，六角台的厚度经过校核，既不会因为壁厚太薄导致拧紧时棱角崩裂，也不会因为厚度过大占用过多管路安装空间。六角台向左延伸的是多级阶梯式Barb插接段，也就是常说的宝塔头结构，每一级凸缘的外径都比适配软管的内径略大0.3-0.8mm，插接时能让软管内壁产生均匀的弹性变形，配合喉箍扎紧后可以承受1MPa以内的流体工作压力，不会出现软管拔脱、介质渗漏的问题；阶梯式的外径设计还能适配两种相近内径的软管，不需要额外准备变径接头，减少现场备件的储备种类。

　　从安装边界来看，这类接头的轴向总长度控制在小通径管路的常规安装间距内，六角台的最大外径比螺纹大径大3-5mm，相邻管路接头的中心距只要预留出扳手作业的空间，就不会出现装配干涉；插接段的有效长度满足软管插入深度要求，预留的喉箍安装位置不会和六角台、相邻管路部件产生碰撞。设计建模时，回转体的各段同轴度公差控制在0.05mm以内，避免装配后出现管路偏斜、密封面错位的问题；螺纹段的端面做了微小的倒角处理，既可以去除机加工产生的毛刺，也能在装配时快速对准内螺纹端口，不会刮伤内螺纹的起始牙型。

　　在实际工况应用中，这类接头的材质多采用黄铜或者304不锈钢，黄铜材质的接头适配气动回路、低压水路、常温油路，加工成本低且自带一定的润滑性，螺纹拧动时不容易出现咬死的问题；不锈钢材质的接头则适配腐蚀性流体、高低温工况的管路，比如化工试剂输送、食品级流体回路。建模过程中需要注意Barb凸缘的过渡圆角设计，圆角过小会割伤软管内壁，长期使用后容易出现软管开裂泄漏，圆角过大则会降低插接后的抱紧力，容易出现拔脱问题；螺纹段和六角台的衔接处要做应力释放槽，避免管路受侧向力时在衔接位置出现应力断裂。

　　不同于焊接式、卡套式硬管接头，这类宝塔式接头的装配门槛极低，不需要对软管做复杂的端头处理，只要将软管按要求深度插到插接段根部，用喉箍在最后一级凸缘的后侧位置扎紧即可，维修更换时只需要松开喉箍就能拔下软管，不需要转动整个接头，不会影响相邻管路的密封状态，在经常需要拆装维护的支路管路、移动设备的流体供回路上优势十分明显。建模时还要注意各段的过渡位置不能有尖锐棱角，所有非配合面的棱边都做0.2mm的倒角处理，避免装配作业时划伤操作人员，也减少流体在接头内部的流阻，内部流道采用等径设计，不会因为通径突变产生紊流、压降过大的问题，保障流体输送的稳定性。
