PEM自粘式公制电缆打结固定挂钩

　　在电气柜布线、通信设备内部走线、新能源车载电控单元线束整理这类场景里，线缆的有序固定一直是结构设计里容易被忽略但直接影响装配效率与后期维护便利性的细节，这款自粘式电缆打结钩就是针对免开孔快速布线需求开发的固定元件。不同于传统需要在钣金基材上冲孔压铆的线卡，这款挂钩采用背胶自粘的安装形式，不需要对安装基面做破坏性加工，对于已经完成表面喷涂、阳极氧化处理的机柜内壁、设备壳体内部，不会因为额外开孔破坏防护层，也省掉了压铆、攻丝这类二次加工工序，在小批量定制设备、售后改装布线场景里的适配性非常突出。

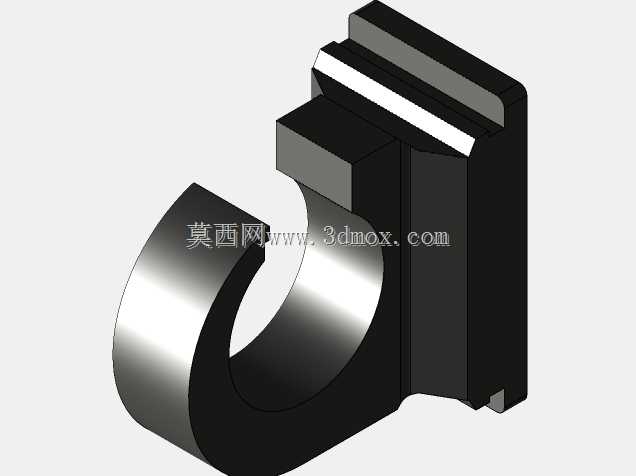

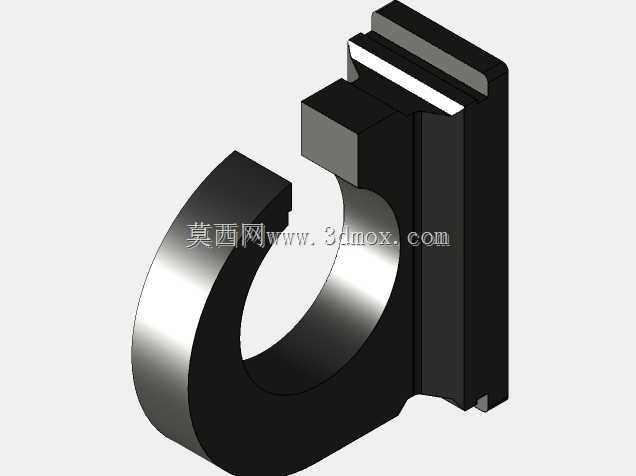

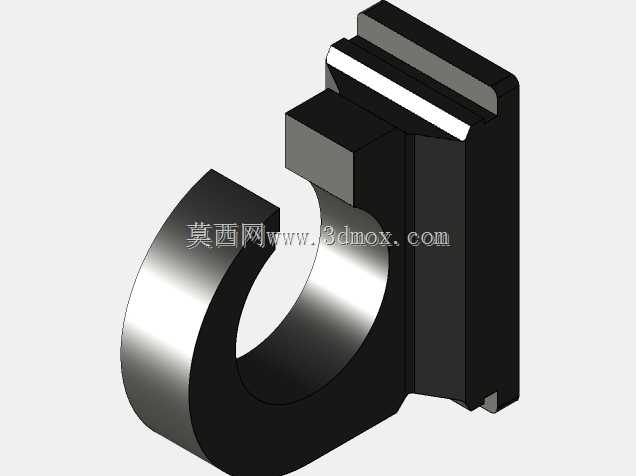

　　从功能逻辑上看，这款挂钩的C型开口结构是核心设计点，开口弧度经过匹配常规圆截面线缆的弯折半径做了优化，既可以单根卡入直径匹配的线缆，也可以将多根细线缆整理成束后卡入钩体，钩体端部的小挡边做了向内的微收角度，能避免设备运输过程中振动导致线缆从钩体开口处滑脱，同时开口的宽度又预留了足够的操作空间，布线作业时不需要借助额外工具，徒手就能把线缆压入钩内，后期维护调整线束走向时，也能直接把线缆取出重新排布，不会像扎带一样一旦固定就需要剪断更换。

　　设计层面上，钩体的底座部分做了加宽的平面处理，整个背胶粘贴面和安装基面完全贴合，没有凸起的加强筋或者镂空结构，能让背胶的有效粘接面积最大化，粘贴后的抗剪切强度可以满足常规线束的承重需求，不会因为线缆自重加上振动出现底座脱落的问题。钩身和底座的过渡位置做了大圆角过渡，没有尖锐的棱角，一方面是避免安装或者布线作业时划伤操作人员的手部，另一方面也能防止棱角割伤线缆外绝缘层，避免出现绝缘破损导致的漏电、短路隐患，这一点在交流高压布线场景里尤为重要。

　　尺寸边界上，公制规格的这款挂钩适配的安装基面最小平面尺寸只需要比底座边缘各大出2mm即可，不需要太大的安装空间，在设备内部走线空间局促、无法布置大型线夹的位置，比如PCB板旁的缝隙、机柜立柱的侧面、型材的窄平面上都能安装。钩体的内圈有效容纳直径覆盖了常规控制线缆、信号线缆的常用线径范围，不管是单根粗的动力线还是多根细的信号线，都能找到合适的卡入位置，不会出现线径太细卡不住、线径太粗塞不进的问题。

　　实际选型使用的时候需要注意，这款挂钩的背胶粘贴对基面的清洁度有一定要求，安装前需要把粘贴位置的油污、灰尘、脱模剂完全擦拭干净，才能保证粘接强度达到设计值，如果是在长期处于高温、高油雾的工况环境里使用，也可以在背胶粘贴的基础上，配合少量的结构胶做边缘密封加固，进一步提升固定可靠性。和传统的扎带、塑料线卡相比，这款金属材质的打结钩耐温范围更宽，在设备内部靠近发热元件的位置，不会因为长期高温出现塑料老化脆断的问题，金属材质的抗老化性能也能满足设备全生命周期的使用需求，不需要后期定期更换固定件。

　　在三维建模过程中，这个零件的建模逻辑需要重点关注几个特征的还原：首先是C型钩身的弧度曲率，要和实际样品的走线接触面完全贴合，不能出现曲率突变导致的虚拟装配中线缆和钩体干涉的问题；其次是底座的平面度，建模时要保证底座粘贴面是完全平整的，不能有建模误差导致的虚拟装配时底座和安装基面出现缝隙；最后是端部挡边的收边角度，这个角度直接影响线缆卡入的顺畅度和防脱效果，建模时不能随意修改角度参数，否则会导致实际装配时要么线缆卡不进去，要么容易滑脱。对于做设备布线仿真的工程师来说，这个模型的准确还原也能帮助提前预判线束的走向路径，避免实际装配时出现线缆和其他元件干涉、线缆弯折半径过小影响使用寿命的问题。
