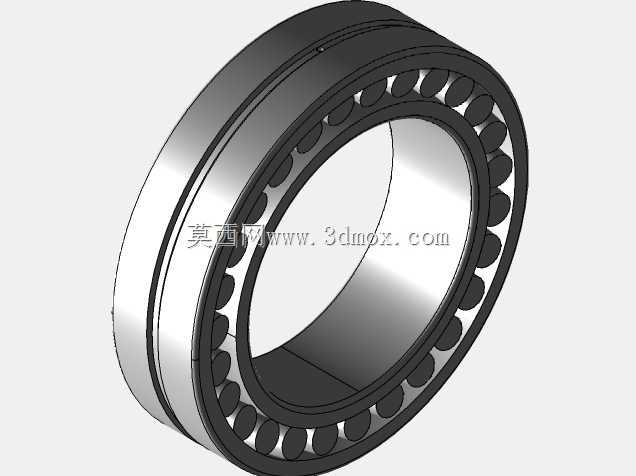

带再润滑结构的23024CC/W33调心滚子轴承

　　在冶金输送辊道、矿山破碎设备主轴、大型风机转子这类重载且存在轴系挠曲变形的工况场景中，普通深沟球轴承或圆柱滚子轴承往往难以同时承受大径向载荷、一定双向轴向载荷，以及轴与座孔不同心带来的附加偏载，而带W33再润滑结构的调心滚子轴承，正是针对这类复杂工况开发的核心回转支承零件。从结构设计逻辑来看，这款轴承采用双列球面滚子排布，内圈带有双滚道，外圈滚道为内球面形，具备自动调心性能，当轴受载弯曲或者安装座孔存在加工同轴度误差时，轴承可以自动补偿角偏差，不会出现卡滞、滚道局部过载剥落的问题，适配的轴系允许角偏差通常在1°到2.5°区间，足够覆盖大部分重型设备安装与运行中的形位公差偏差。

　　W33结构的核心设计是在外圈上加工有环形润滑油槽与三个均匀分布的润滑油孔，这一设计直接解决了传统密封轴承在长期连续运行中润滑脂老化流失后无法补脂的痛点，设备维护时不需要拆解轴承座，直接通过轴承座上预留的注油嘴对接轴承外圈油孔，即可将新鲜润滑脂注入滚道与滚子的接触摩擦面，大幅延长轴承的整体服役寿命，尤其适合连续运行、停机维护成本高的生产线设备。从外形与安装边界来看，这款轴承内径120mm，外径180mm，宽度46mm，内圈与轴的配合通常选用k6或者m6过渡配合，外圈与轴承座孔的配合选用H7间隙配合，安装时需要注意保留轴向预留间隙，补偿轴运行时的热伸长量，避免轴承出现轴向预紧过载。滚子采用对称球面结构，加工时严格控制滚子凸度，

　　使滚子与滚道的接触应力沿母线均匀分布，避免边缘应力集中导致的早期点蚀，保持架采用冲压钢保持架，能够承受较高的运行温度与冲击载荷，适配的运行线速度通常不超过脂润滑的极限转速，在补脂周期合理的工况下，额定动载荷可以达到330kN左右，额定静载荷可达540kN，能够承受较大的冲击载荷。在实际选型应用中，这类轴承常被用在造纸机烘干部、减速机低速轴、振动筛主轴这类工况，设计三维模型时需要重点还原外圈油槽的位置深度、油孔的分布角度、滚子的球面轮廓以及保持架的兜孔间隙，确保模型在做虚拟装配时能够准确匹配轴承座的注油通道、轴的台阶定位尺寸，避免实际生产装配时出现注油孔错位、定位台阶干涉的问题。建模过程中，

　　双列滚子的排布需要严格对应内圈滚道的曲率中心，保证所有滚子与内外圈滚道的接触点处于正确的啮合位置，还原轴承的调心摆动自由度，在做运动仿真时可以直观呈现轴系偏斜时轴承的自动补偿状态，为后续的轴系刚度校核、轴承寿命计算提供准确的模型基础。不同于普通开式轴承，带再润滑结构的设计需要在建模时准确标注油槽的截面尺寸、油孔的直径与位置公差，这些细节直接决定了后续配套轴承座的注油通道设计是否合理，若油孔位置偏差超过1mm，现场维护时就会出现注脂不畅、润滑脂无法到达摩擦面的问题，直接影响轴承的实际使用寿命。
