带安装支座的侧导向辊组件结构设计

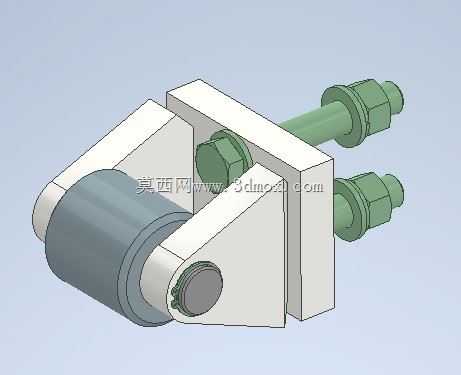

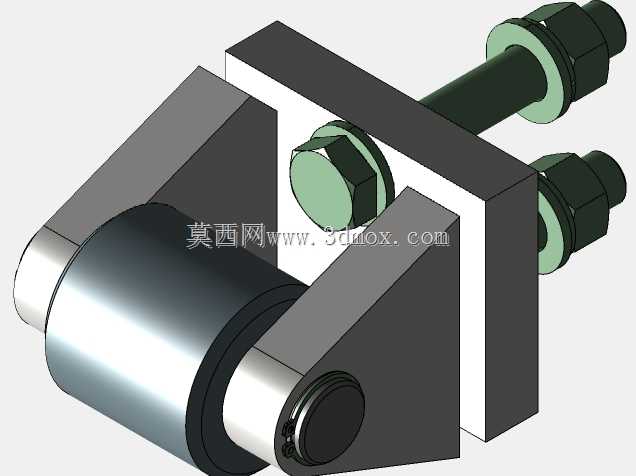

　　在连续输送类设备、带材加工生产线以及物料转运工位中，侧导辊是承担物料横向限位、运行纠偏功能的核心接触部件，其结构合理性直接决定物料运行的稳定性，避免带材跑偏、物料偏移卡滞等常见工况故障。这套侧导辊组件采用分体式安装支座搭配悬臂辊轴的结构形式，整体安装逻辑适配多数型材机架、设备侧板的加装需求，无需对原有设备主体做大规模结构改动，即可完成导向限位功能的加装或替换。从结构细节来看，辊体采用空心筒状结构设计，在保证辊面接触刚度的前提下降低了整体转动惯量，物料接触辊面时可带动辊体顺畅转动，将物料与限位部件之间的滑动摩擦转化为滚动摩擦，大幅降低接触位置的摩擦阻力，既减少物料表面的划伤风险，也能降低长期运行过程中的部件磨损速率，

　　延长部件的实际使用寿命。支座部分采用双侧立板加三角加强筋的焊接式结构，立板上开设同轴的辊轴安装孔，孔位加工精度满足辊轴装配后的同轴度要求，避免辊体转动过程中出现卡滞、偏磨问题；三角加强筋设置在立板与安装底板的连接位置，可抵消辊体受物料侧向挤压时产生的弯矩，防止长期受侧向力后立板出现外张变形，保证辊轴始终保持正确的工作姿态。安装端采用双螺栓锁紧的固定方式，两根平行布置的连接螺栓穿过支座底板的安装孔后与设备机架锁紧，螺栓配套的防松螺母可避免设备运行振动导致的紧固件松动，安装时可通过调整螺栓锁紧位置微调辊体的横向安装位置，适配不同宽度规格物料的导向限位需求。辊体与辊轴之间配置转动支撑结构，保证辊体可绕轴自由转动，

　　辊轴两端采用轴端挡圈加锁紧螺母的固定方式，将辊轴牢牢锁定在两侧立板的安装孔内，防止辊轴受轴向力后出现窜动脱出的问题。从安装边界来看，组件整体外轮廓紧凑，辊面突出支座前端的距离可覆盖常规物料的侧边接触范围，支座底板的安装孔间距适配多数工业铝型材、型钢机架的孔位标准，安装时仅需在机架对应位置开设匹配的螺栓过孔即可完成固定，无需额外加工复杂的安装定位结构。在实际工况应用中，这类侧导辊可适配带钢输送线、包装物料输送带、板材加工进料工位等多种场景，当物料运行过程中出现横向偏移趋势时，物料侧边首先接触辊面，辊体随物料运行同步转动，同时给物料施加反向的侧向导向力，将物料引导回正确的运行轨迹上，相比固定挡块式的限位结构，

　　滚动接触的形式不会对物料侧边造成硬性磕碰损伤，尤其适用于表面质量要求较高的带材、成品包装件的输送导向场景。设计过程中充分考虑了部件的可维护性，辊体磨损后仅需拆除轴端的锁紧件即可抽出辊轴完成辊体更换，无需拆卸整个支座结构，大幅降低后期维护的拆装工作量；支座表面采用防锈处理，可适配多数车间常规生产环境的使用需求，无需额外做特殊防腐处理即可满足长期运行要求。
