DN65法兰连接式粉末输送弯头结构

　　在粉体气力输送系统的管路布局中，弯头是改变物料输送方向的核心承压部件，这款DN65规格的法兰连接弯头，主要针对干性粉末类介质的输送场景设计，常见于食品加工、建材粉料、化工粉体、粮食仓储等行业的密闭输送管路中，用来衔接不同走向的输送管道，避免管路直角转向造成的物料堆积、磨损过快问题。

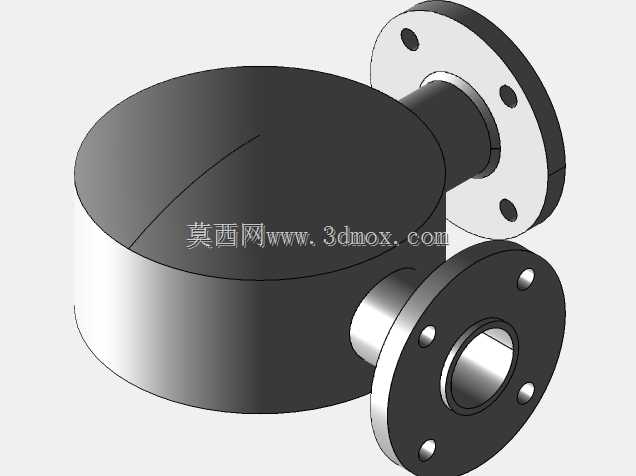

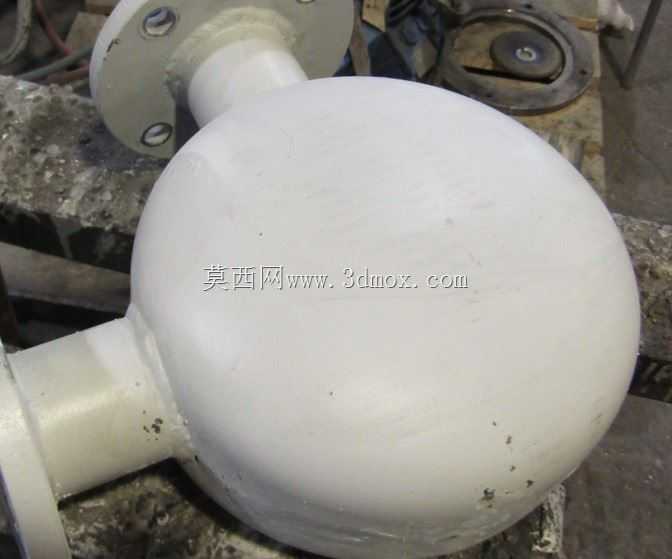

　　从实际使用场景来看，这类带双法兰接口的弯头，不同于普通水暖管路的冲压弯头，其腔体采用了大曲率的转向流道设计，腔体主体为圆柱扩容结构，两个连接接口分别设置在腔体的侧部与端部，接口轴线呈90度垂直分布，这种结构能够让高速流动的粉末在进入弯头腔体时，先在扩容腔体内形成一定的物料缓冲垫层，减少粉料直接冲刷弯头内壁的接触力度，相比普通直角弯头，能大幅降低高硬度粉料对管壁的磨蚀速率，延长管路配件的更换周期。

　　设计过程中首先考虑的是安装兼容性，两个连接端均采用标准凸面法兰结构，法兰盘上均匀分布螺栓过孔，能够直接与同公称通径的法兰管道、阀门或者输送设备出料口进行对接，安装时不需要额外加工焊接坡口，只需匹配对应压力等级的密封垫片，穿入螺栓紧固即可完成密封连接，适合在需要经常拆装检修的管路段使用。接口的中心高度、法兰盘外径、螺栓孔中心距均匹配DN65管路的常规安装尺寸，安装边界上，弯头主体的圆柱腔体直径大于连接管道通径，布局管路时需要预留出腔体的径向安装空间，避免与周边支架、其他管线产生干涉，两个法兰端面的垂直距离也需要提前纳入管路长度核算，防止安装时出现对接错位。

　　结构细节上，法兰与腔体的连接位置做了圆弧过渡处理，避免应力集中造成的焊接部位开裂，因为粉体输送过程中，尤其是正压浓相输送工况下，管路内部会存在周期性的压力波动，过渡位置的应力集中很容易在长期交变载荷下出现疲劳损坏，圆弧过渡结构能够分散焊接应力，提升整体结构强度。腔体的内壁设计为光滑曲面，没有突兀的台阶或者棱角，能够减少粉末在腔体内的挂壁残留，对于容易吸潮结块的粉料来说，光滑内壁可以降低物料滞留造成的堵管风险，日常维护时也更容易通过压缩空气吹扫完成管路清理。

　　从建模逻辑来看，这款模型的构建先以腔体的圆柱主体为基准，分别确定两个垂直方向的接口轴线位置，再基于轴线生成法兰盘的基体特征，螺栓孔采用圆周阵列的方式均匀排布，保证每个孔的位置度符合法兰连接的装配要求，腔体与接口的衔接处通过放样特征生成顺滑的流道曲面，最后对所有棱边做倒角处理，还原实际加工过程中的工艺倒角，避免模型出现尖锐的工艺死角。在实际选型使用时，这类弯头的承压能力与法兰的压力等级匹配，能够满足常规中低压粉体输送的工况要求，相比焊接式弯头，法兰连接的形式在管路改造、易损件更换时的操作效率更高，不需要动用切割、焊接设备，仅拆装螺栓即可完成更换，适合在生产线连续运行要求较高的粉体输送系统中使用。另外，这种扩容式的弯头结构，在输送磨蚀性较强的粉末比如水泥粉、矿粉、石英砂粉时，缓冲腔体内形成的料垫能够让粉料之间产生摩擦，代替粉料与管壁的直接摩擦，从原理上降低管壁的磨损速度，比普通弯头的使用寿命高出数倍，在长距离粉体输送管线的转向节点，这类结构的配件已经成为替代传统直角弯头的常用选型。
