石材板材吊装用剪式夹钳结构设计

　　在石材加工、建材转运、板材仓储的作业场景里，这类剪式夹持吊具的应用频次极高，尤其是针对花岗岩、大理石、人造石这类硬质平板类物料的垂直吊运，相比传统的吊带捆绑、磁吸吊具，它的适配性更强，不会对石材表面造成捆绑压痕，也不受板材非导磁材质的限制，作业时不需要额外的动力源，完全依靠机械结构实现夹持动作，在户外无供电的堆场、石材市场的零散吊装作业里优势非常明显。

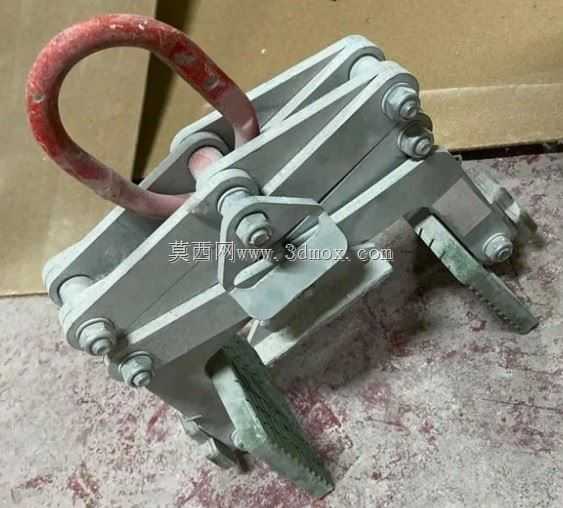

　　从结构逻辑来看，这套夹钳采用纯机械连杆式的剪式增力结构，顶部的环形吊耳直接对接起重设备的吊钩，吊耳下方通过销轴连接两组对称布置的连杆臂，连杆臂的中下部通过铰接轴连接夹爪支座，当吊具被向上起吊时，吊耳的拉力会通过两侧连杆转化为夹爪向内的夹持力，起吊的载荷越大，夹爪对板材的夹紧力就同步提升，完全依靠载荷自重实现自锁夹紧，不需要额外设置锁紧机构，作业时只需要将夹爪开口对准板材边缘下放，待夹爪卡入板材侧边后直接起吊即可完成夹持，落地后吊具卸载，夹爪在自身结构间隙的作用下自动松开，单人即可完成全套操作，不需要额外的辅助人员配合锁紧，能大幅降低板材转运的人工成本。

　　夹爪的夹持面做了齿形防滑处理，齿尖朝向斜下方，和板材接触时能嵌入石材表面的微小凹凸层，避免起吊过程中板材打滑脱落，同时夹爪的接触边缘做了圆角过渡，防止尖锐棱边磕伤板材的侧边倒角，针对不同厚度的石材板材，这套夹钳的铰接点位置预留了足够的开合行程，常规适配10mm到80mm厚度的平板类物料，不需要额外调整结构即可直接使用。顶部的吊环采用锻造环形结构，和连杆的连接位置做了转动间隙设计，起吊过程中吊具可以随板材重心自动调整角度，不会出现侧向别劲导致的销轴卡滞问题。

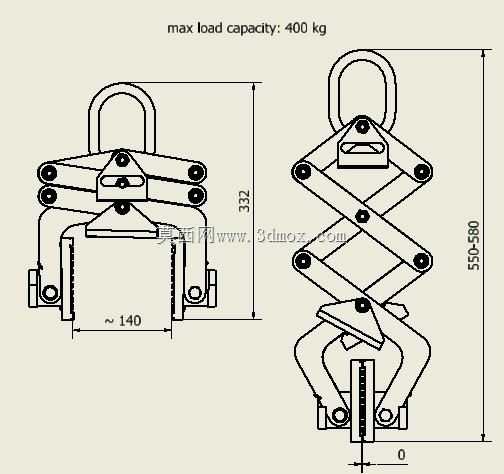

　　从安装边界来看，这套夹钳的整体闭合状态下的横向宽度控制在400mm级别，纵向高度在起吊状态下约350mm，顶部吊环的内径适配常规5吨级起重吊钩的尺寸，和吊钩连接后不需要额外加装卸扣即可直接使用，夹爪的最大开口行程达到120mm，作业时只需要保证板材侧边有100mm以上的伸入空间即可完成夹持，不需要对板材进行额外的捆绑预处理。结构上所有的铰接位置都采用销轴加润滑孔的设计，日常维护只需要定期向铰接点注入润滑脂，即可保证连杆动作顺畅，不会出现长期使用后的锈蚀卡滞问题，所有受力连杆都采用等强度设计，受力截面的安全系数按照5倍额定载荷做冗余设计，避免长期交变载荷下出现结构变形。

　　在实际选型适配的时候，需要注意这类夹钳的额定载荷和夹持板材的重心位置匹配，单台夹钳适合吊运宽度在1.2m以内的单张板材，超过这个宽度的板材可以采用两台夹钳配合平衡梁使用，保证板材起吊过程中保持水平，不会出现侧滑。夹爪的齿面属于易损件，长期使用后如果齿尖磨损量超过2mm，就需要及时更换夹爪块，避免夹持力不足导致的物料脱落风险，和常规的竖吊钢板钳不同，这类石材专用剪式夹钳的夹爪接触面积更大，压强更低，不会在石材表面留下压痕，尤其适合高光面的成品石材板材吊运，不会破坏板材的表面饰面效果。

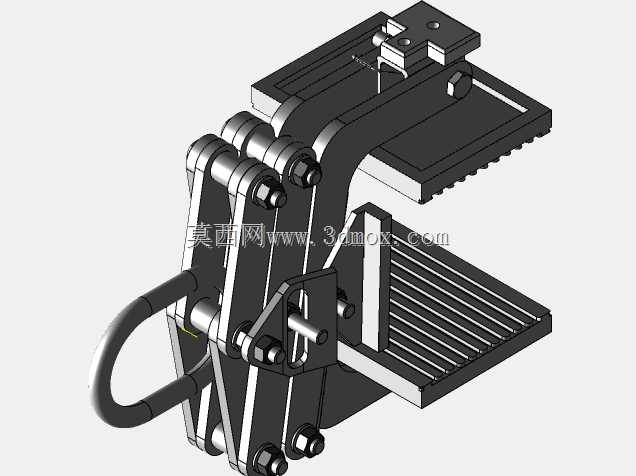

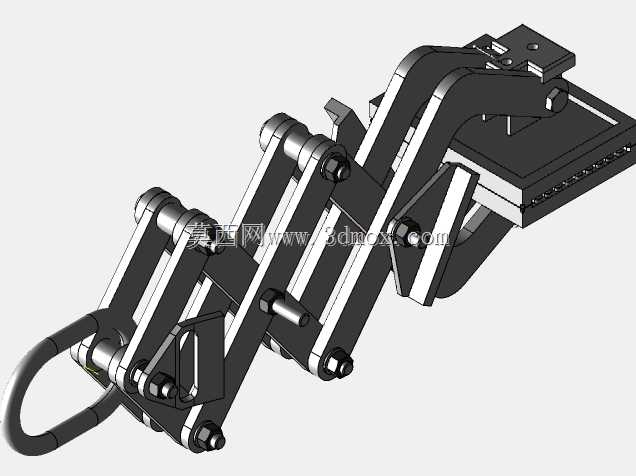

　　结构建模的时候需要重点关注各铰接点的间隙配合，销轴和连杆孔的配合公差选H8/f7即可，既保证转动灵活，又不会出现过大的间隙导致夹钳晃动，连杆的受力分析需要按照最恶劣的偏载工况计算，也就是单侧夹爪承受全部载荷的情况下，连杆的最大应力不能超过材料的屈服强度，夹爪和板材接触的位置需要做防滑系数校核，保证在干燥、轻微潮湿的工况下，夹持摩擦力都能大于板材的自重，避免打滑。整套结构没有采用任何液压、电气元件，纯机械结构的故障率极低，适合在高粉尘、高湿度的石材加工车间、露天堆场这类恶劣工况下长期使用，不需要做特殊的防护处理。
