C45材质双排链轮传动结构设计

　　在各类工业传动场景中，链轮作为链传动系统的核心啮合部件，其结构合理性直接决定整套传动机构的运行稳定性与服役寿命，本次设计的C45材质链轮，针对中重载传动工况做了针对性的结构优化，可适配多数常规工业设备的链传动需求。从实际应用场景来看，这类链轮可覆盖农机输送线、轻工包装设备、物流输送系统、小型工程机械的动力传递环节，尤其适合对传动扭矩有一定要求、运行环境存在少量粉尘的工况，相比带传动它不存在打滑风险，相比齿轮传动它对安装中心距的容错率更高，不需要严苛的密闭润滑腔体就能稳定运行。

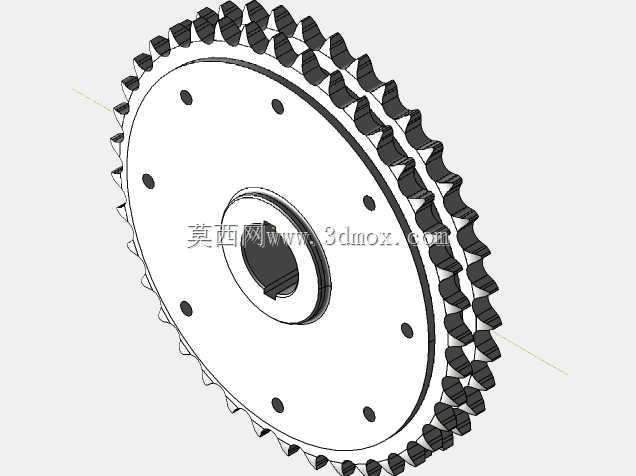

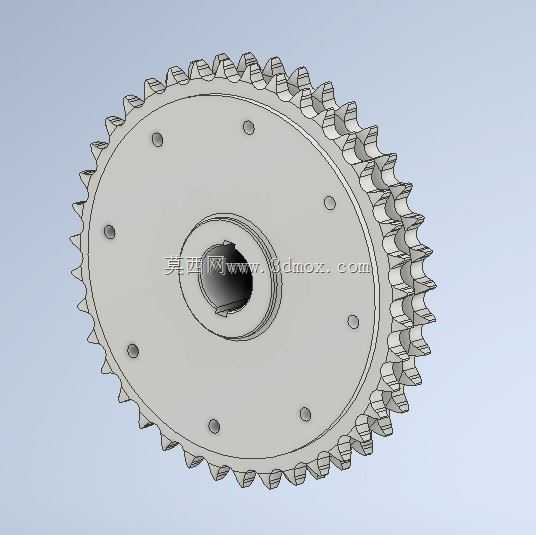

　　从结构设计思路来看，这款链轮采用分体组合式的轮体结构，轮缘部分加工标准链齿，轮毂部分做了加厚设计来承载键连接的扭矩传递，轮辐位置均匀布置了8个连接孔，既可以通过紧固件实现轮缘与轮毂的可拆卸更换，也能在长期运行后仅更换磨损的齿圈部分，降低后期维护的配件成本。中心孔采用键槽连接结构，适配标准平键安装，能保证轴与轮体之间无相对滑动，传递额定扭矩时不会出现滚键问题。齿形部分按照标准滚子链的啮合参数做了修形处理，齿侧间隙控制在合理范围，既能保证链条啮入啮出时无卡滞，也能避免间隙过大带来的传动冲击与噪音。

　　在安装边界与尺寸适配方面，这款链轮的轴向安装尺寸经过紧凑化设计，轮毂伸出长度适配常规壁厚的传动墙板，安装时不需要额外加装过长的轴套来补偿轴向距离，轮缘的齿顶圆直径经过核算，在保证与对应规格链条啮合包角足够的前提下，尽可能控制了轮体的转动惯量，降低设备启动瞬间的惯性冲击。轮辐上的安装孔采用等节距圆周布置，孔位公差控制在IT7级，装配时能保证轮体的径向跳动量在允许范围内，避免运行中出现链条周期性松紧变化的问题。中心键槽的位置与齿形的相位经过校准，能保证装配后传动的同步精度，对于有同步传动要求的多链轮联动场景，不需要额外做相位调整就能满足装配要求。

　　从材质选择的角度，轮体采用C45优质碳素结构钢加工，毛坯经过正火处理后再进行机加工，齿面部分做了高频淬火处理，硬度达到HRC40-45，既保证了轮芯部分的韧性，能承受传动过程中的冲击载荷，也让齿面具备足够的耐磨性，延长链轮的使用寿命。相比铸铁材质的链轮，C45钢的抗冲击性能更优，在频繁正反转、启动扭矩较大的工况下不会出现轮齿断裂的问题；相比不锈钢材质的链轮，它的成本更低，经过表面防锈处理后完全可以满足常规工业环境的使用要求。

　　在实际功能特性上，这款链轮的齿形设计充分考虑了链条磨损后的适配性，即使链条在长期运行后出现一定的节距伸长，链轮齿形仍能保证与链条的有效啮合，不会轻易出现跳齿、脱链的问题。轮体的动平衡等级按照G6.3级做了校验，在额定转速范围内运行时不会出现明显的振动，能降低整套传动机构的轴承负载，延长支撑轴承的使用寿命。另外，轮体上的连接孔同时可以作为减重孔使用，在保证结构强度的前提下尽可能降低轮体自重，减少轴系的负载。

　　在设备选型适配时，需要注意这款链轮对应的链条规格，匹配对应节距的滚子链才能保证正常啮合，安装时要保证两轴的平行度，避免链轮出现偏斜导致的链条单侧磨损问题。张紧装置的调整行程要预留足够的余量，抵消链条运行初期的伸长量。润滑方面可以采用定期滴注润滑油的方式，让润滑油渗入链节与齿面的啮合间隙，降低磨损速率。这款链轮的结构设计没有采用复杂的特殊工艺，常规的机加工设备就能完成生产，加工成本可控，适合批量配套在各类通用传动设备上，也可以作为设备维修的替换备件使用，互换性较强。
