集成链轮结构的扭矩限制传动组件

项目分类:通用机械零部件 发布时间:2023-07-26 ID:702545
  • 集成链轮结构的扭矩限制传动组件
  • 集成链轮结构的扭矩限制传动组件
  • 集成链轮结构的扭矩限制传动组件

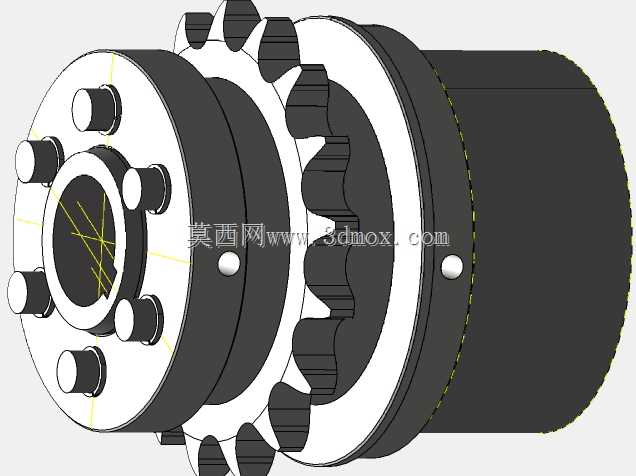

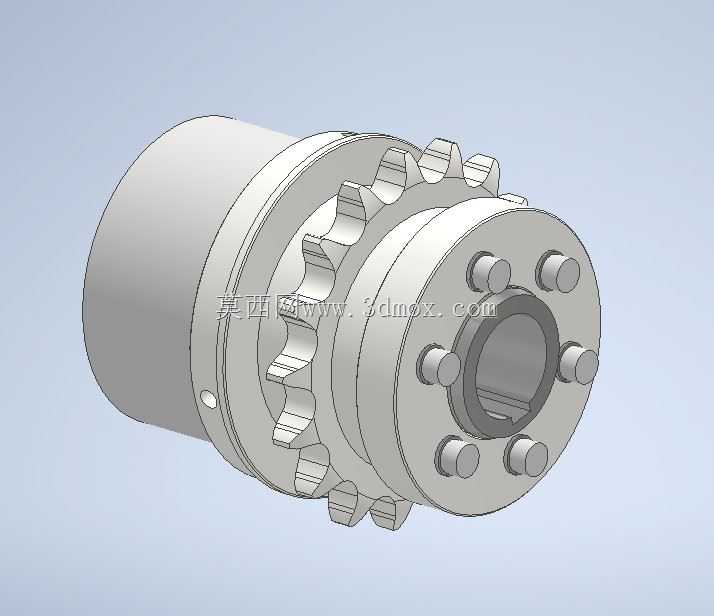

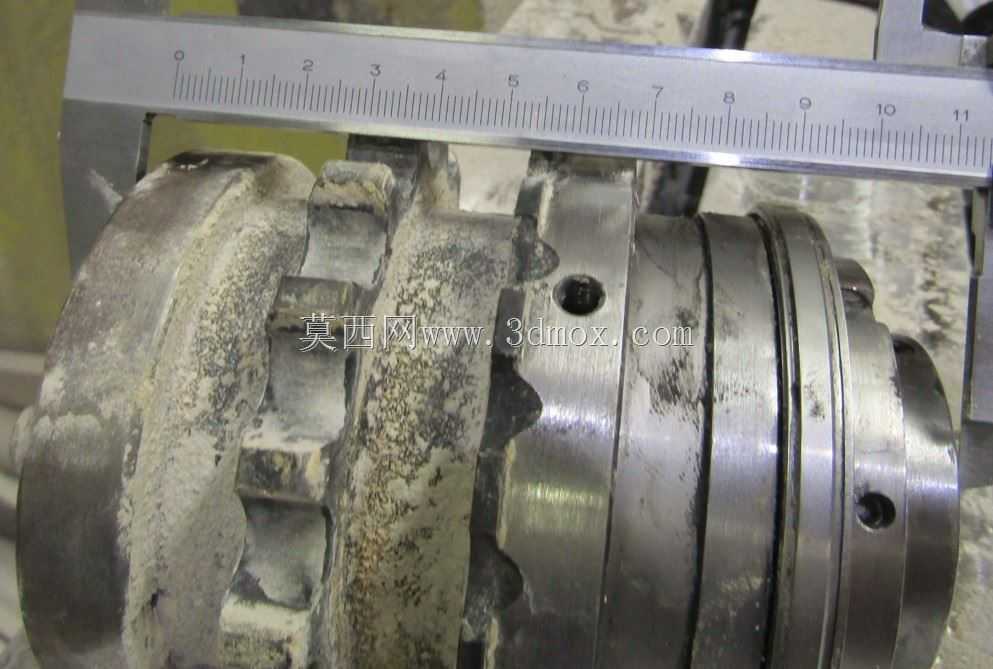

  在自动化输送线、包装机械、轻工装配设备这类频繁启停、存在负载突变风险的链传动工况中,传动链的过载保护一直是结构设计时需要重点考量的环节,这款集成链轮的扭矩限制组件,正是针对这类场景做的一体化结构设计,省去了单独安装链轮与扭矩限制器的同轴度调试步骤,能有效缩短设备装配周期。从实际使用场景来看,这类组件常布置在驱动电机输出端与输送链主动轮之间,当输送线出现卡料、工件卡滞等异常过载情况时,组件内部的扭矩传递结构会自动打滑,切断动力传输路径,避免电机堵转烧毁、传动链断裂或者下游执行机构结构损坏,待过载故障排除后可自动恢复扭矩传递,不需要额外拆卸复位,适配长时间连续运行的产线工况。从功能特性上看,组件将传动链轮与扭矩限制本体做了同轴集成设计,

  链轮的齿形参数符合标准短节距精密滚子链的啮合要求,齿部做了等距分布设计,啮合过程中能保证链节平稳进入与退出啮合,减少传动过程中的多边形效应带来的冲击振动;扭矩限制端采用端面摩擦式传递结构,沿法兰端面均匀分布的锁紧柱可通过调整压紧量来标定打滑扭矩阈值,适配不同负载等级的传动需求,中心孔带键槽结构,可与配套的传动轴通过平键实现周向固定,传递扭矩过程中不会出现周向窜动。设计过程中优先考虑了安装边界的适配性,组件整体为同轴回转体结构,最大外轮廓为链轮齿顶圆直径,轴向总长度覆盖扭矩限制本体与链轮的集成段,安装时不需要额外预留链轮的单独安装空间,可直接套入驱动轴后通过轴端挡圈实现轴向定位,法兰端的均布安装孔可根据需求加装检测片,

  配合接近开关实现打滑信号的输出,方便设备接入过载报警系统。结构细节上,扭矩限制本体的外壳做了光滑圆柱面设计,没有突出的尖锐结构,避免设备运行过程中剐蹭周边管线或者操作人员衣物,链轮与本体的连接部位做了过渡圆角处理,减少应力集中,长期承受交变载荷时不会出现连接部位断裂的问题;内部摩擦副采用耐磨材料配对,长期打滑工况下的磨损量控制在合理范围内,不需要频繁调整扭矩标定值,日常维护仅需定期检查锁紧柱的压紧力即可,维护成本较低。从安装适配维度看,组件的中心孔直径、键槽尺寸、链轮齿数、法兰安装孔分布圆直径都做了包容性设计,可适配不同轴径的驱动端安装,也可根据实际传动的链条规格匹配对应齿形的链轮结构,不需要对原有设备的安装基座做大规模改造,

  替换原有刚性传动链轮即可完成过载保护功能的升级。在链传动系统的选型匹配中,需要先核算正常工况下的最大传递扭矩,将组件的打滑扭矩设定为正常工作扭矩的1.2-1.5倍,既可以保证正常传动过程中不会出现误打滑,也能在过载时及时触发保护,链轮的齿数选择需要结合传动比要求与安装空间综合考量,齿数过少会加剧链节磨损,齿数过多则会增大组件的径向尺寸,占用过多安装空间。这款组件的一体化结构也解决了分体式安装时的同轴度误差问题,分体安装时扭矩限制器输出端与链轮的同轴度偏差会导致链传动过程中出现周期性跳动,加剧链条与链轮的磨损,集成式结构在加工阶段就保证了链轮与扭矩限制本体的同轴度,装配后径向跳动量控制在极小范围内,能有效延长链条与链轮的使用寿命,降低设备运维的备件消耗成本。在实际工况验证中,这类组件在1500rpm以下的线速度工况下运行稳定性良好,打滑过程中不会出现明显的异响与振动,扭矩传递精度稳定,连续运行过程中扭矩阈值漂移量极小,适合包装、输送、轻工装配等中等负载的传动场景使用。
