立式弹簧支撑振动研磨滚筒设备结构

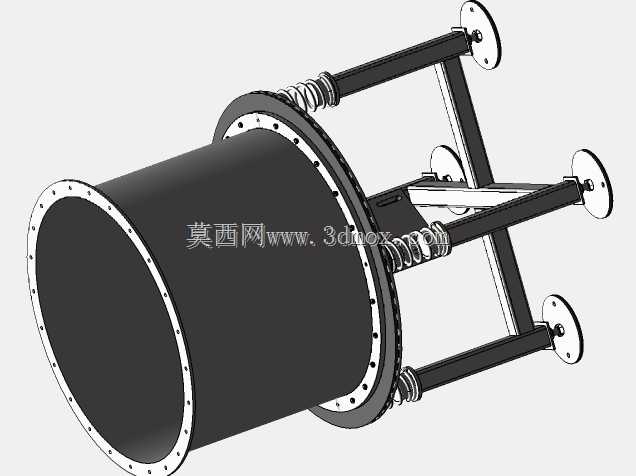

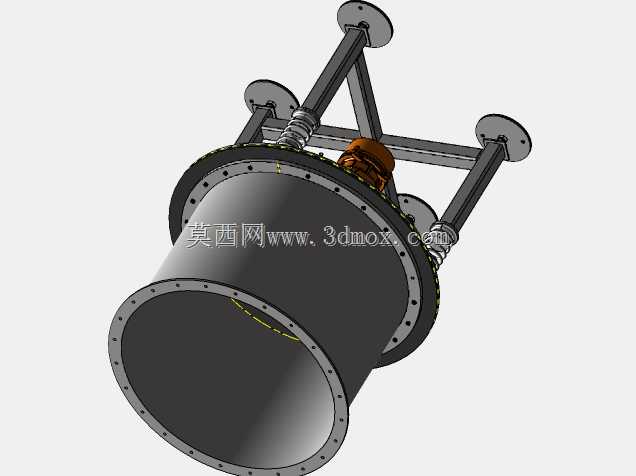

　　该立式振动研磨设备主要面向矿物细磨、粉体原料均质处理、工业磨料整形等作业场景，在中小型选矿生产线、建材粉体加工车间、耐火材料制备工段都有适配空间，可完成入料粒度10mm以下脆性物料的干法研磨作业，出料粒度可通过调整振动参数、研磨介质填充率实现区间控制，适配莫氏硬度7以下的非易燃易爆物料加工。设备整体采用立式筒仓式主体结构，上部为直段研磨筒体，筒体上下端采用法兰连接结构，上端法兰预留密封端盖安装位，可根据作业需求配置防尘盖板或者负压抽尘接口，避免研磨过程中粉体溢散；下部通过环形均布的支撑弹簧连接到底部机架，弹簧选型需匹配筒体满载总重量，单组弹簧预压缩量控制在额定行程的30%以内，

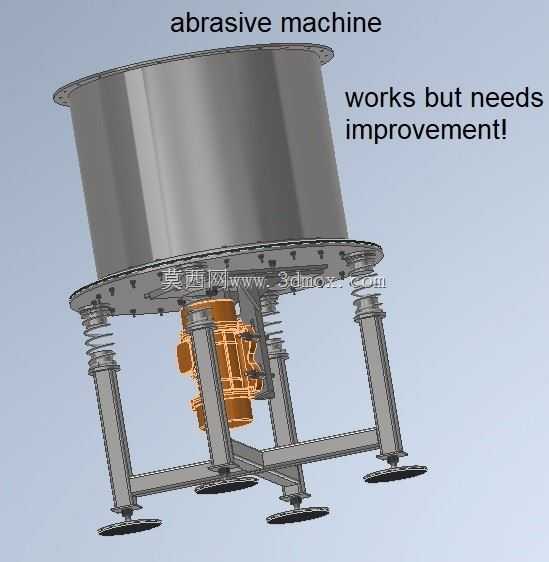

　　避免设备运行过程中出现弹簧并圈冲击或者刚度不足导致的振幅偏移。底部机架采用型钢焊接框架结构，四条支腿下端配置可调式减震脚垫，安装时可通过调整脚垫高度实现机架水平度校准，水平度误差需控制在0.5mm/m以内，避免振动过程中出现设备偏振、物料偏载的问题；机架中部预留振动驱动单元安装位，驱动单元采用立式振动电机直接安装在筒体下部的激振器连接座上，电机轴线与筒体轴线重合，激振力的方向可通过调整电机两端偏心块的夹角实现调节，以此匹配不同研磨工况下的振幅需求，常规作业工况下振幅控制在2-4mm区间即可满足多数物料的研磨效率要求。设计过程中需重点关注筒体与机架之间的弹簧布置均匀性，沿筒体下法兰圆周方向等角度布置6-8组支撑弹簧，

　　弹簧上下端需配置橡胶减震垫，避免金属硬接触传递振动到安装基础；筒体内部需铺设耐磨衬板，衬板可采用高锰钢或者耐磨聚氨酯材质，根据研磨物料的磨琢性选择对应材质，减少筒体本体的磨损，延长设备整体使用寿命。设备安装边界需预留足够的检修空间，筒体周边预留不小于800mm的操作通道，驱动电机下方预留不小于500mm的电机检修拆装空间，设备整体安装高度需结合进料、出料输送设备的衔接高度确定，上部进料口可匹配螺旋输送机或者真空上料机实现连续进料，下部出料口可配置气动蝶阀实现定时排料或者连续排料作业。设备运行过程中需配置变频器实现振动电机的转速调节，启动时需采用软启动模式，避免启动瞬间电流过大对电网造成冲击，同时可根据物料研磨效果实时调整振动频率，

　　常规工况下振动频率控制在16-25Hz区间即可；需注意振动电机的持续运行温升，电机外壳温度不得超过70℃，避免长时间高温运行导致电机绕组烧毁，日常巡检需重点检查支撑弹簧的固定螺栓是否松动、筒体连接法兰的密封是否完好、偏心块的锁紧螺栓是否出现位移，避免运行过程中出现部件松脱导致的设备故障。该结构的设计核心是通过立式振动结构减少设备占地面积，相比卧式滚筒研磨机，同产能下占地面积可减少40%左右，同时弹簧支撑结构可将90%以上的振动隔离在设备本体，减少振动传递到车间地面，降低对周边精密设备的影响；筒体直段设计可保证物料在筒体内的研磨路径均匀，避免出现研磨死角，提升物料研磨的均质度，减少过磨或者欠磨的物料占比。
