低磨损矿用物料导流溜槽结构设计

　　在散料输送转运环节，溜槽是衔接上下游输送设备、完成物料流向切换与高差转运的核心结构件，广泛应用于矿山选矿、煤炭转运、砂石骨料加工、港口散货装卸等场景，其结构设计合理性直接影响整条输送线的运行稳定性、易损件更换周期与运维成本。常规溜槽多采用物料直接冲击槽体钢板的结构形式，物料下落过程中以较高速度直接冲刷槽壁与槽底，不仅会产生极大的冲击噪音与粉尘外溢，长期受硬质物料冲刷还会导致槽体局部快速磨穿，往往3-6个月就需要补焊耐磨衬板甚至整体更换槽段，运维工作量极大。

　　本次设计的溜槽采用料磨料的核心结构思路，打破传统溜槽物料直接接触金属壁面的设计逻辑，在槽体受冲击最频繁的进料侧、底部转折段预留积料斜面，让初次进入溜槽的物料先在这些斜面区域堆积形成稳定的料垫，后续下落的物料直接与堆积的静止料层发生摩擦滑动，而非直接磨削金属槽壁，从根源上降低槽体的磨损速率，实际工况下衬板更换周期可延长3-4倍，同时料垫还能缓冲物料下落的冲击力，减少冲击产生的噪音与物料破碎率。

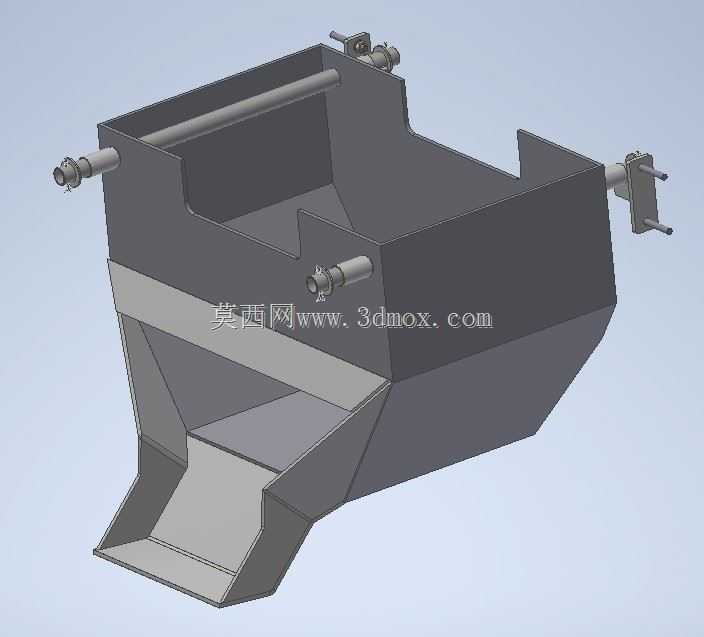

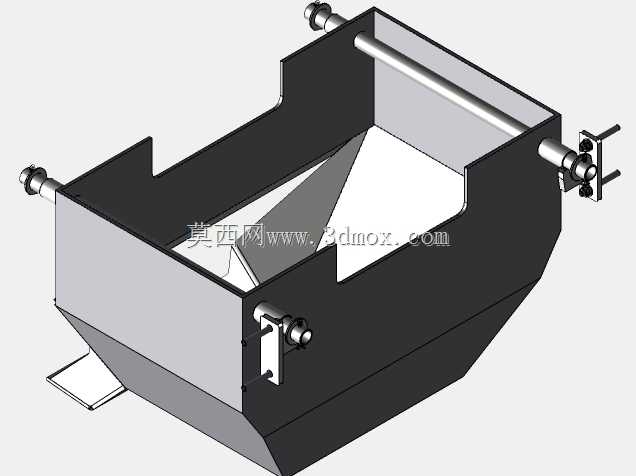

　　从结构布局来看，该溜槽整体采用上宽下窄的渐变式仓体结构，上部进料端为敞口式接料段，可适配上游皮带输送机、振动给料机的落料点范围，避免物料撒漏；槽体中部设置多组安装轴座，分别布置在槽体侧部与端部，用于配合现场的铰接安装结构、调节支撑结构，可根据现场安装角度需求调整溜槽的倾斜坡度，适配不同高差的转运场景，侧部的轴座还可配套振动器安装位，对于含水率较高、易粘结的物料，可加装小型振动装置避免物料在槽内结拱堵料。槽体下部的出料端采用收缩式导流口，可精准对准下游受料设备的进料中心，避免落料偏载导致的下游皮带跑偏、受料点局部磨损过快问题。

　　安装边界方面，该溜槽的侧部安装轴同轴度公差控制在0.5mm以内，端部的法兰安装板预留多组等距螺栓孔，可适配不同规格的连接法兰，安装时需保证溜槽的倾斜角度不小于物料的自然安息角，确保物料可依靠自重顺利下滑，针对不同物料特性可微调安装角度：对于干燥、流动性好的矿石、煤炭物料，倾斜角度可设置为35°-40°；对于含水率较高、流动性差的粘性物料，倾斜角度需调整至45°-55°，同时预留振动装置的安装空间。槽体外部的加强筋采用分段式焊接布局，既保证槽体整体刚度，避免长期受物料冲击发生变形，又减少整体焊接应力集中，防止槽体焊缝开裂。

　　在细节设计上，槽体的所有转折处均采用圆弧过渡而非直角折边，避免物料在转角处卡滞堆积；积料斜面的角度设置为与物料自然安息角一致，保证料垫可稳定留存且不会过度堆积导致通流截面减小；槽体侧壁预留检修观察口，可在不停机的状态下观察内部料流状态与料垫留存情况，日常运维时无需整体拆卸槽体即可完成局部衬板更换与积料清理。相较于传统溜槽，该结构无需大量铺设昂贵的耐磨陶瓷衬板或高锰钢衬板，仅在料垫无法覆盖的少量区域铺设普通耐磨钢板即可满足长期使用需求，制造成本更低，同时整体重量更轻，对现场安装支撑结构的载荷要求更小，适配老线改造时无需额外加固支撑平台，适配性更强。
