重载工件翻转用双工位旋转承载装置

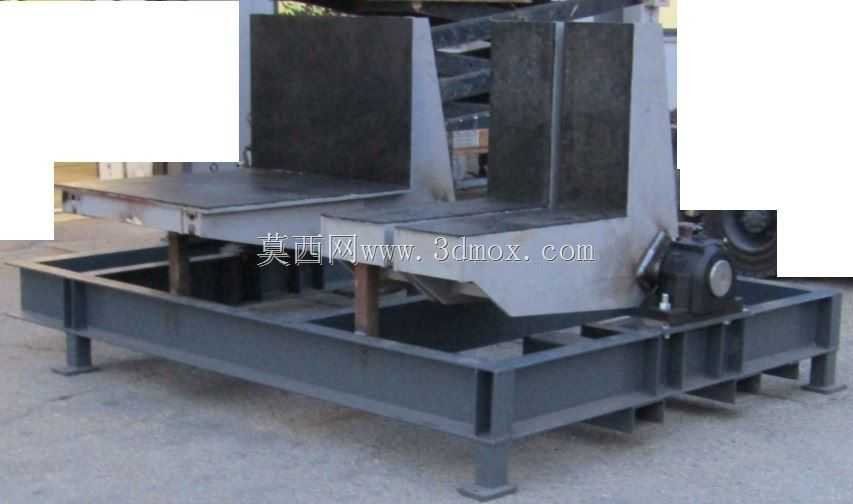

　　在重型板材、箱型结构件的机加工、焊接、表面处理产线中，工件翻转一直是制约生产节拍、提升作业安全系数的关键环节，这类双工位旋转承载装置，正是针对大尺寸、大自重工件的多面加工作业需求设计的专用承载翻转机构。从结构布局来看，装置采用对称式双承载工位设计，两侧设置带定位挡边的承载托架，托架表面预留了工装安装的T型槽位，可根据不同工件的外形尺寸加装定位块、夹紧压头，适配不同规格的平板类、框架类工件装夹需求，单工位承载面的有效宽度可覆盖1.2米至2.4米的常规工业板材尺寸，承载托架的挡边高度可根据工件厚度调整，避免翻转过程中工件滑移脱落。

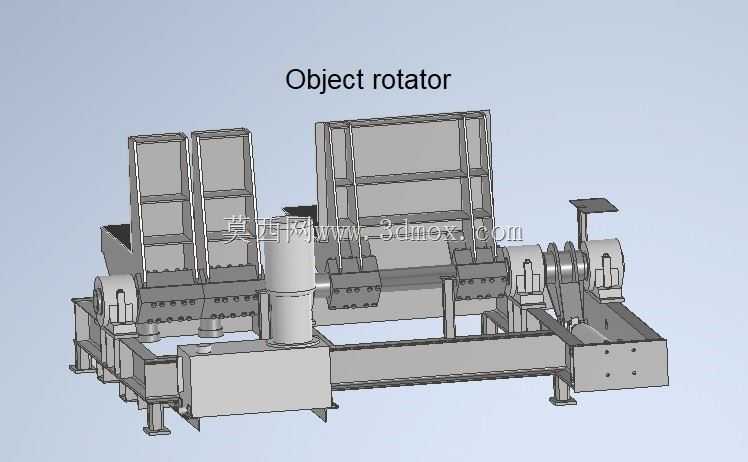

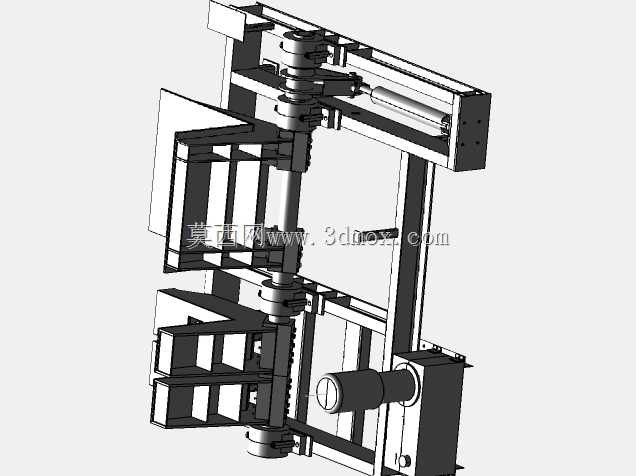

　　装置的旋转驱动核心布置在机架中部的主轴组件上，主轴两端采用调心滚子轴承支撑，可承受翻转过程中产生的径向载荷与偏载力矩，驱动端配套大减速比的减速机构，输出转速控制在每分钟0.5至2转区间，保证大负载下翻转过程的平稳性，不会出现启停冲击导致的工件移位或者结构焊缝开裂问题。机架主体采用型钢焊接成型，底部设置可调式支撑脚杯，可在安装时调整整机水平度，支撑脚的安装孔位预留了二次灌浆的空间，在大负载工况下可通过二次灌浆固定机架，进一步提升整机的刚性，避免长期运行出现机架变形。

　　从设计思路上，该装置摒弃了传统单工位翻转台的等待时间浪费问题，双工位的布局可实现一侧工位在翻转作业时，另一侧工位同步完成工件的上下料装夹，待翻转工位完成作业复位后，可快速切换工位进入下一个作业循环，相比单工位设备可提升近40%的作业效率。两侧的承载托架采用模块化设计，托架与旋转主轴的连接采用高强度螺栓组连接，可根据后续的工件规格变化更换不同形式的托架，比如针对长轴类工件可更换为V型块托架，针对异形件可更换为仿形托架，无需改动主机架与驱动部分，降低后续的产线改造成本。

　　在安装边界上，整机的安装占地长度约为4.8米，宽度约为2.2米，安装时需要在设备周边预留至少1米的操作维护空间，驱动侧需要预留0.8米的检修通道，方便后续对减速机构、轴承组件进行润滑维护。设备的旋转角度可通过限位机构进行调整，可实现0到90度、0到180度的角度翻转定位，定位精度可控制在±0.5度以内，满足焊接、机加工工序的定位精度要求。在实际应用场景中，这类装置常配套在钢结构焊接产线、板材预处理线、重型箱体装配线中，替代传统的行车配合人工翻转的作业模式，可大幅降低作业人员的劳动强度，消除高空翻转作业的安全隐患，同时翻转过程的平稳性也能避免工件在翻转过程中出现磕碰划伤，提升工件的加工质量。

　　结构细节上，承载托架的表面做了防滑处理，与工件接触的部位加装了可拆卸的聚氨酯垫板，既可以增加摩擦力防止工件滑移，也能避免硬质金属接触划伤工件表面。旋转主轴的端部设置了角度检测组件，可实时反馈翻转角度，配合产线的控制系统可实现翻转动作的自动化控制，无需人工手动操作定位。机架的底部设置了接液槽，可收集工件表面滴落的切削液、焊渣或者涂装废液，方便现场的5S管理，避免废液污染车间地面。整体结构没有采用复杂的异形曲面设计，所有的结构件都采用常规的型钢与板材焊接加工，加工难度低，后期的维护更换配件也容易采购，适合中小批量的加工车间配套使用。
