磨床用焊接外壳主轴支撑轴承结构

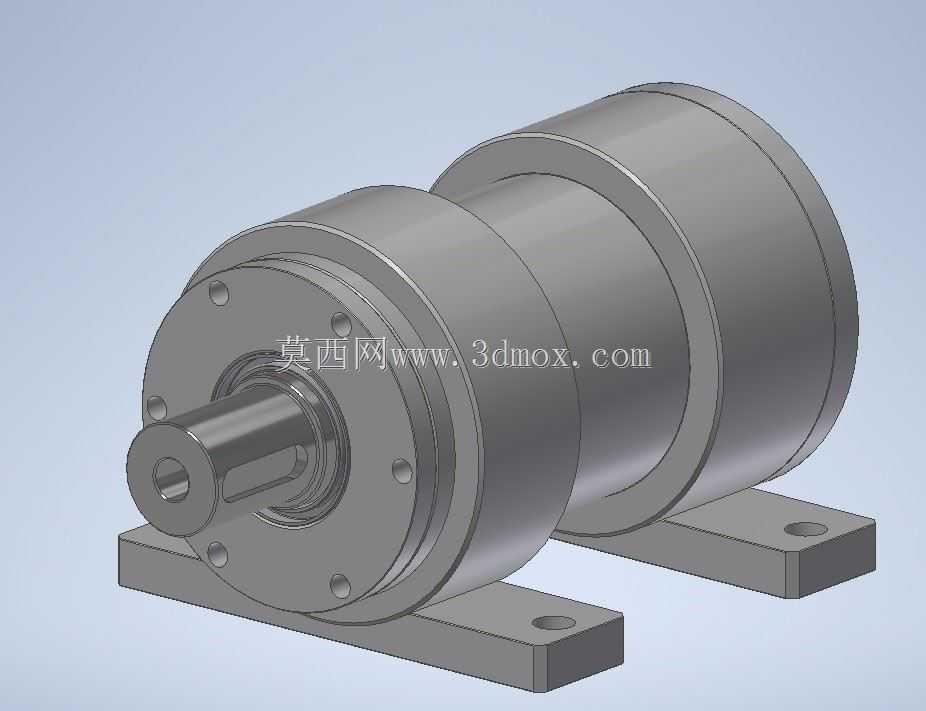

　　这款焊接外壳轴承主要面向磨床类精密加工设备的主轴支撑场景设计，在实际磨床运行过程中，砂轮主轴的回转精度直接决定工件的最终磨削质量，常规一体式铸造轴承座在应对高负载连续磨削工况时，往往存在铸造内部砂眼导致的刚性不足、外壳散热效率偏低的问题，而采用焊接结构的外壳设计，能够在保证整体支撑刚性的前提下，优化外壳的热传导路径，避免长时间磨削产生的热量堆积造成主轴热伸长超差。从实际功能特性来看，该轴承组件集成了主轴径向承载、轴向限位以及安装基座一体化的设计，前端法兰端盖通过周向均布的紧固件实现轴承内圈的预紧调节，能够根据不同磨削工况的负载特性调整预紧量，兼顾轻载高速精磨与重载粗磨场景下的回转精度要求；伸出的主轴轴端加工有标准键槽结构，

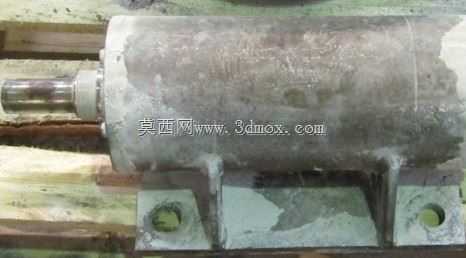

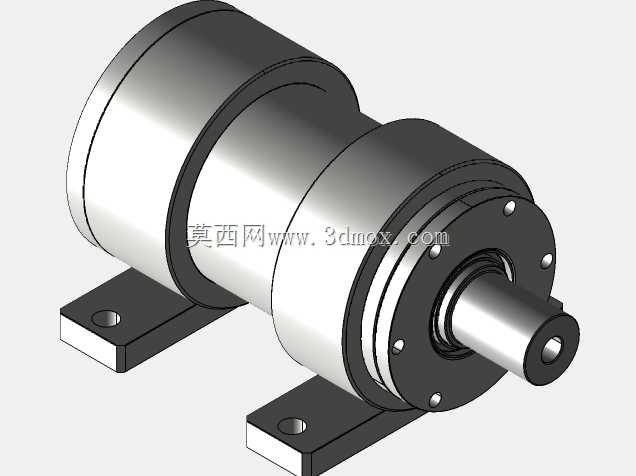

　　可直接适配砂轮卡盘或者传动带轮的安装，无需额外加装连接轴套，减少了传动链的累积误差。设计过程中优先考虑了磨床安装空间的适配性，底部采用两个平行的安装支脚，支脚面上加工有沉头安装孔，安装时可直接通过T型螺栓固定在磨床床身的导轨安装面上，两个支脚的间距经过匹配常规外圆磨床、平面磨床的主轴箱安装槽距设计，不需要对原有床身安装面进行二次加工即可完成替换安装；整体外壳采用多段圆筒焊接拼接结构，相比一体式铸造外壳，壁厚可以根据不同位置的受力需求做差异化调整，主轴承载段的外壳壁厚适当加厚以提升径向刚性，靠近尾端的密封段壁厚适当减薄以减轻整体重量，焊接完成后通过时效处理消除焊接内应力，再进行整体精加工，

　　保证各段圆柱的同轴度以及安装支脚面与主轴轴线的平行度控制在0.01mm以内，满足磨床主轴的高精度安装要求。从安装边界尺寸来看，主轴伸出端的轴径匹配常规磨床砂轮卡盘的安装孔径，法兰端盖的外径尺寸避开了磨床砂轮防护罩的安装空间，不会出现安装干涉；整体组件的轴向长度控制在合理范围内，安装后主轴轴线到床身安装面的中心高与常规磨床主轴箱的中心高保持一致，替换原有轴承组件时不需要调整砂轮与工件工作台的相对高度，大幅降低设备改造的适配成本。在实际使用场景中，该轴承组件除了应用于磨床主轴支撑外，也可适配其他对回转精度、支撑刚性有较高要求的精密传动工位，比如高精度回转工作台的主轴支撑、专用镗削头的主轴承载等场景，

　　焊接外壳的结构特性使其在小批量定制设备的配套中更具成本优势，不需要开模铸造即可快速完成外壳的加工制作，缩短定制设备的生产周期。结构设计上，轴承内部的润滑通道预留了注油孔位置，可在端盖处加装注油嘴实现不停机补脂，适配磨床长时间连续运行的维护需求；两端的密封结构采用组合式密封设计，能够有效阻挡磨削过程中产生的金属碎屑、切削液进入轴承内部，延长轴承的维护周期与使用寿命，避免杂质进入滚道造成主轴回转精度下降或者轴承早期损坏。
