多格分隔式工业储物承载托盘结构

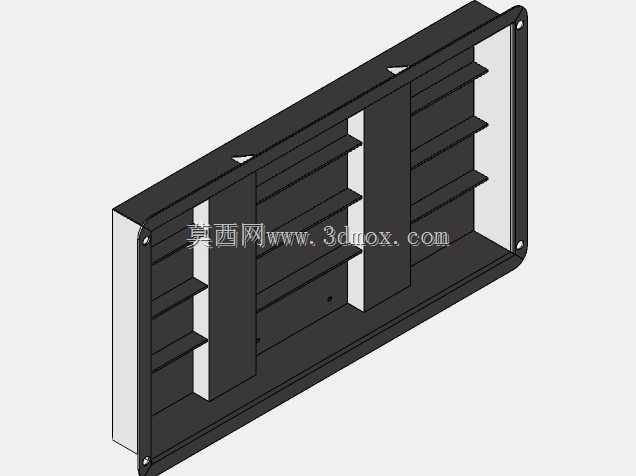

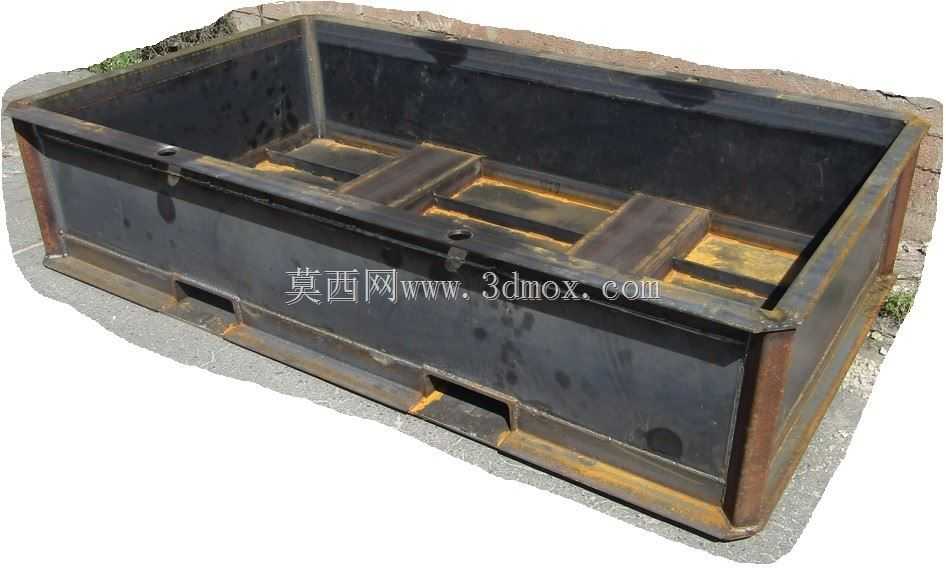

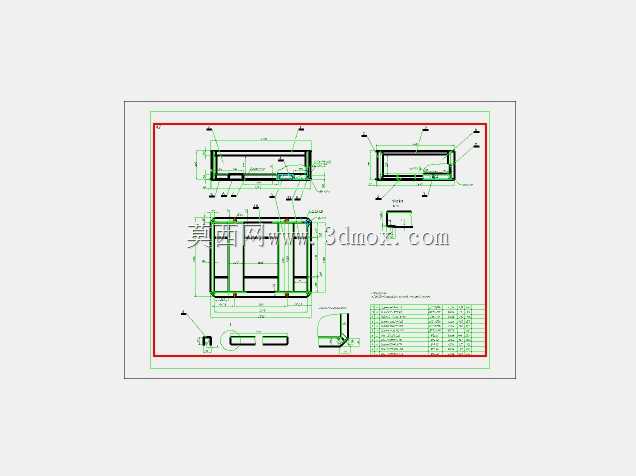

　　这款多格分隔式储物托盘，最初是针对车间工位零散工装、小型加工件的定置管理需求做的结构设计，日常在机加工工位、装配线旁、仓储分拣区都能用到，主要用来规整存放小型零件、工装附件、待检小工件，避免零散物料混放导致的磕碰、错拿、清点效率低的问题。从结构设计逻辑来看，整体采用围边加内部分隔筋的一体化框架结构，外围边框做了等厚的实体围边，围边转角处做了圆角过渡，既避免尖锐边角划伤操作人员，也能提升整体框架的抗形变能力，在托盘堆叠或者承受侧向挤压的时候，围边不会轻易出现弯折变形。内部分隔筋采用纵横交错的布置方式，纵向设置两道通长的主分隔筋，将托盘内部空间划分为三个大的置物区域，每个大区域内再根据常用小型工件的尺寸规格，设置多道横向分隔筋，

　　拆分出不同宽度的独立置物格，不同格位的宽度做了差异化设计，窄格可以存放螺丝、销钉、小型弹簧这类细小标准件，宽格可以放置扳手接头、小型检具、加工完成的小尺寸轴套类零件，不用额外搭配零件盒就能实现分类存放。托盘的安装与使用边界也做了充分考虑，整体外轮廓为规整矩形，底部做了微凸的支撑边，放置在工作台面、货架层板上的时候，支撑边和接触面形成稳定的面接触，不会轻易滑动，围边的高度控制在合理范围，既保证存放的零件不会从侧边滑落，也不会因为围边过高导致取放深层零件的时候卡手。托盘两端的围板上预留了安装固定孔，当需要在移动料架、周转小车上固定使用时，可以通过螺栓穿过固定孔将托盘和安装基面锁紧，避免周转过程中托盘移位掉落。

　　设计过程中特意对分隔筋的厚度做了优化，在保证筋位承受满载压力不发生弯曲变形的前提下，尽可能压缩筋位占用的空间，提升托盘内部的有效置物容积率，同时所有筋位和围边的连接处都做了加强圆角，避免应力集中导致的连接处开裂，延长托盘的使用寿命。针对不同的使用场景，这款托盘的结构也具备很好的适配性，在仓储环节可以直接放置在层板货架上作为分类置物载体，在生产工位可以固定在工作台侧边作为工位物料暂存托盘，在周转环节可以堆叠放置在周转车上，因为围边顶部做了和底部支撑边匹配的定位止口，堆叠的时候上层托盘的底部支撑边可以卡入下层托盘的围边止口内，堆叠多层也不会出现滑移倾倒的问题。另外托盘的侧边还做了内凹的扣手位，方便操作人员单人搬运转移，

　　扣手位的边缘做了圆弧翻边，搬运负重的时候不会硌手。从结构强度的角度考量，整个托盘的壁厚做了均匀化处理，避免壁厚差异过大导致的成型收缩变形，不管是采用注塑加工还是钣金折弯焊接加工，都能很好的适配加工工艺，不需要额外做复杂的工艺补正。在实际使用中，这种带分隔的托盘相比普通平托盘，能减少零件之间的相互磕碰，尤其是针对表面精度要求高的精加工小零件，独立格位的存放方式能避免零件之间摩擦刮伤表面，同时分类存放的方式也能大幅提升操作人员取放物料的效率，不用在一堆混放的零件里翻找需要的工件，也方便日常的物料清点盘点，减少物料丢失的情况。
