对称式双驱电极夹持工装结构设计

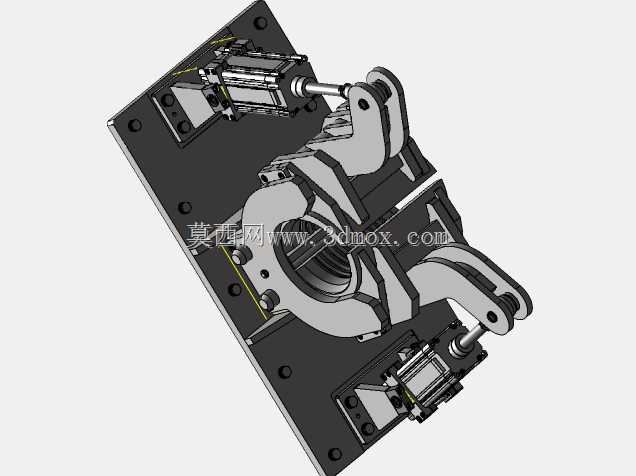

　　这套对称布局的夹持结构，主要面向冶金、电阻焊加工、电加工场景中电极的快速装夹与位置保持需求，在电阻焊机组、电火花加工设备、电解加工工位中，这类夹持部件直接决定电极工作位置的重复定位精度，以及大电流导通时的接触稳定性，避免加工过程中电极偏移导致的加工尺寸超差、接触打火灼伤工件表面等常见生产问题。从结构布局来看，整体采用左右完全对称的双驱动臂设计，中间预留直径250mm的圆形电极安装位，可适配大尺寸圆盘电极、环形电极的装夹需求，两侧的驱动臂采用铰接式连杆结构，配合直线驱动组件实现夹紧与松开动作，相比单侧夹持结构，对称布局的夹紧力分布更均匀，不会对电极产生单侧偏载，能有效降低电极杆的弯曲变形风险。设计过程中优先考虑了安装边界的适配性，

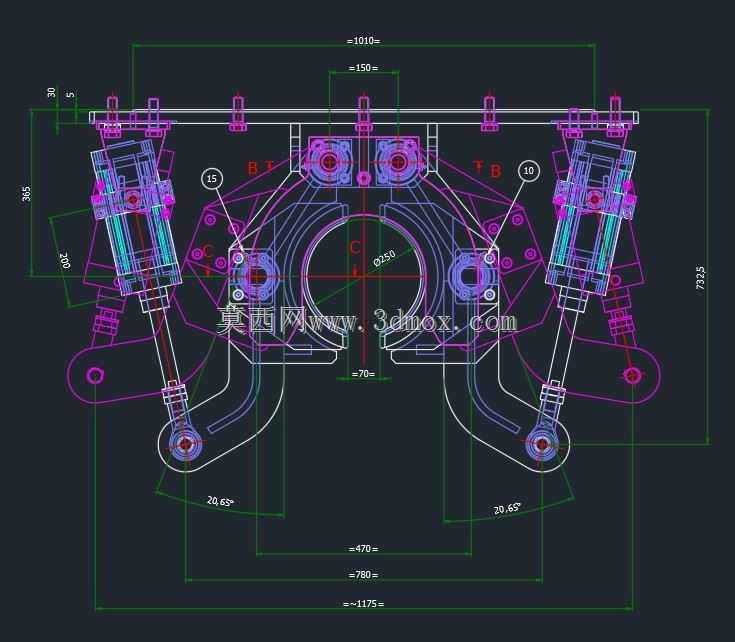

　　整体安装底座的横向总宽度控制在1175mm范围内，上部安装面的横向定位尺寸为1010mm，中部核心安装区的横向宽度为470mm，纵向安装基准面到底部铰接点的垂直距离为360mm，两侧驱动臂的摆动角度控制在20.45度到20.63度区间内，安装时可直接匹配现有设备的安装孔位，无需对原有设备基座进行大规模改造。两侧的驱动单元采用模块化设计，每个驱动臂包含直线运动组件、铰接连杆、夹紧压头三个部分，直线运动组件的安装基准面与底座垂直，通过螺栓固定在底座两侧的立板上，连杆铰接点的位置经过运动学仿真校核，确保夹紧行程内压头的运动轨迹始终垂直于电极的夹持面，避免夹紧过程中压头与电极表面产生滑动摩擦，减少电极表面的夹痕损伤。

　　夹紧压头的接触面设计有防滑纹理，可在夹紧状态下提供足够的摩擦力，抵抗电极工作过程中受到的轴向与周向作用力，中间安装位的周边设置有多个定位销孔，可根据不同规格的电极更换对应的定位套，实现多规格电极的快速换型，换型时仅需更换定位套与调整压头的伸出长度，无需拆卸整体夹持结构。结构的受力路径经过优化，夹紧力从驱动组件输出后，通过连杆传递到压头，反作用力直接通过两侧立板传递到底座，不会对中间的电极安装基准面产生附加弯矩，长期使用后基准面的形位公差保持性更好，可降低设备的定期校准频次。在实际生产应用中，这类夹持结构可适配自动化生产线的自动换电极流程，驱动组件可接入设备的气动或液压控制系统，实现夹紧动作的自动控制，配合位置传感器可反馈夹紧状态，

　　避免未夹紧就启动加工的安全隐患。两侧的铰接点均设计有润滑注油通道，可在设备日常维护时快速加注润滑脂，减少铰接销轴的磨损，延长部件的使用寿命，底座上设置的多个安装腰型孔，可在安装时微调整体结构的横向与纵向位置，补偿设备基座的安装误差，降低现场安装的调试难度。整体结构的所有受力部件均采用对称设计，加工时可减少工装夹具的种类，降低零件的加工成本，装配时左右两侧的零件可互换，减少备件的储备种类，方便后期的设备维护。
