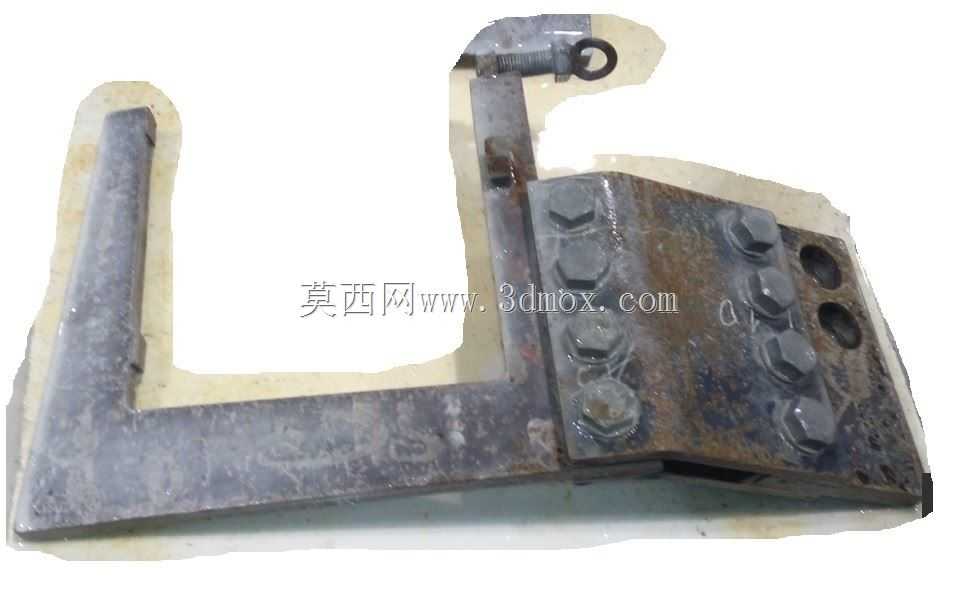

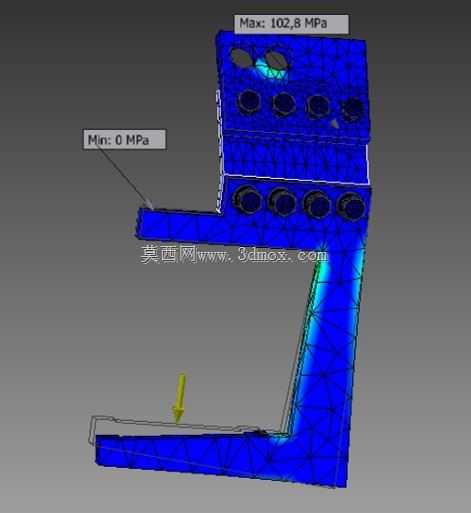

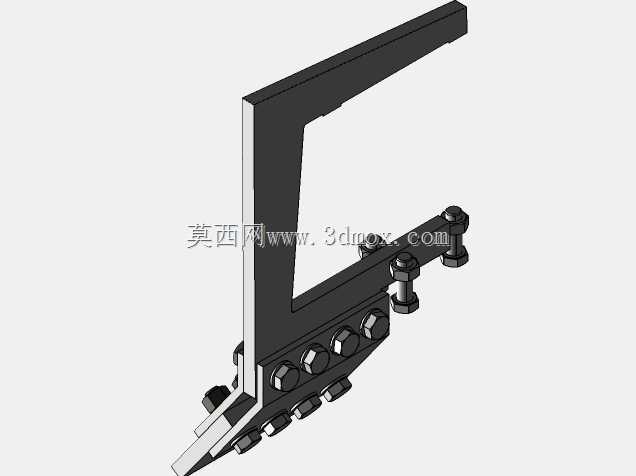

这款L型结构的小型夹持装置,主要面向狭小装配空间内的异形工件抓持需求设计,在3C电子精密装配、小型五金件二次加工工位、实验室样件夹持测试场景中适配性极强,区别于常规平口钳、平行夹爪的对称夹持逻辑,其弯折式的夹臂布局能够探入常规夹爪无法进入的腔体、折角工位,完成对L型工件、带弯折边薄壁件的稳定夹持,不会出现常规夹爪夹持异形件时的点接触打滑、工件受力变形问题。从结构受力的仿真结果可以看到,夹臂弯折过渡区域做了圆弧过渡处理,最大应力集中点控制在夹块安装位附近,应力值远低于常用45号钢调质后的屈服强度,长期反复夹持作业不会出现臂体疲劳断裂的问题,夹持端的受力分布从接触面向臂体根部均匀扩散,最小应力区域出现在夹臂最外端的非接触位置,
材料冗余量控制合理,没有过度加厚导致的整体重量超标问题。夹体上的多组安装孔采用等间距排布设计,既可以在孔位安装聚氨酯防滑垫,适配表面易划伤的铝件、塑料件夹持,也可以更换为硬质合金压块,完成对小型钢件、淬硬件的牢靠夹紧,安装孔的同轴度公差控制在0.02mm以内,更换不同夹块时不需要重新校准夹持平行度,能够快速切换工位适配不同的生产任务。整体安装边界采用背部平面定位的方式,不需要额外的转接法兰就可以直接固定在直线滑台、气缸活塞杆端或者小型工作台面上,夹臂的探出长度经过反复校核,在满负载夹持状态下臂端形变量控制在0.03mm以内,不会因为夹持反力导致臂体翘曲影响夹持精度。设计过程中优先考虑了狭小空间的操作可达性,
夹臂的厚度控制在较薄的尺寸区间,能够伸入宽度仅十几毫米的缝隙内完成工件取放,夹体上的减重孔在不降低结构强度的前提下减轻了整体自重,搭配小型气缸驱动时响应速度更快,不会因为惯量过大导致取件时的工件磕碰问题。夹持力的传递路径经过优化,驱动端的作用力通过夹体中部的加强筋直接传导到夹持端面,没有多余的力损耗,在同等驱动压力下能够提供比常规直臂夹爪高15%左右的实际夹持力,针对表面带轻微油污的工件也能保持足够的静摩擦力,不会出现夹持转运过程中的工件脱落风险。夹体的弯折角度经过多轮场景验证,90度的弯折角度既可以完成水平方向的工件取放,也可以适配竖直方向的折角工位夹持,不需要额外调整夹体安装角度就能覆盖多数小型异形件的抓持需求,夹臂末端的平面夹持区做了细微的滚花纹理预留,用户可以根据实际使用需求直接在夹持面加工防滑纹理,不需要额外粘贴防滑材料,长期使用磨损后也可以通过重新铣削夹持面快速恢复夹持性能。
