废轮胎热解燃烧供热炉结构设计

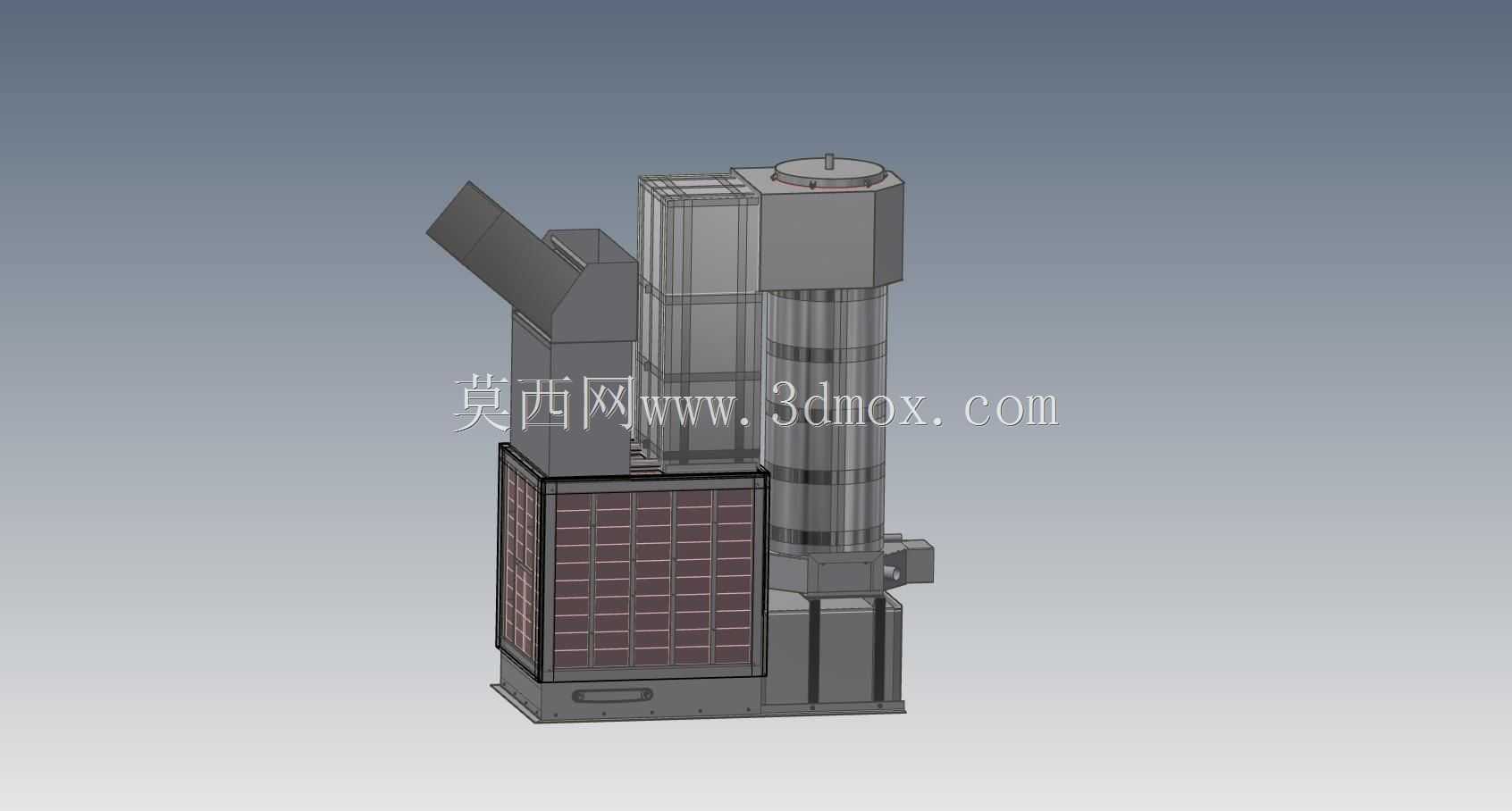

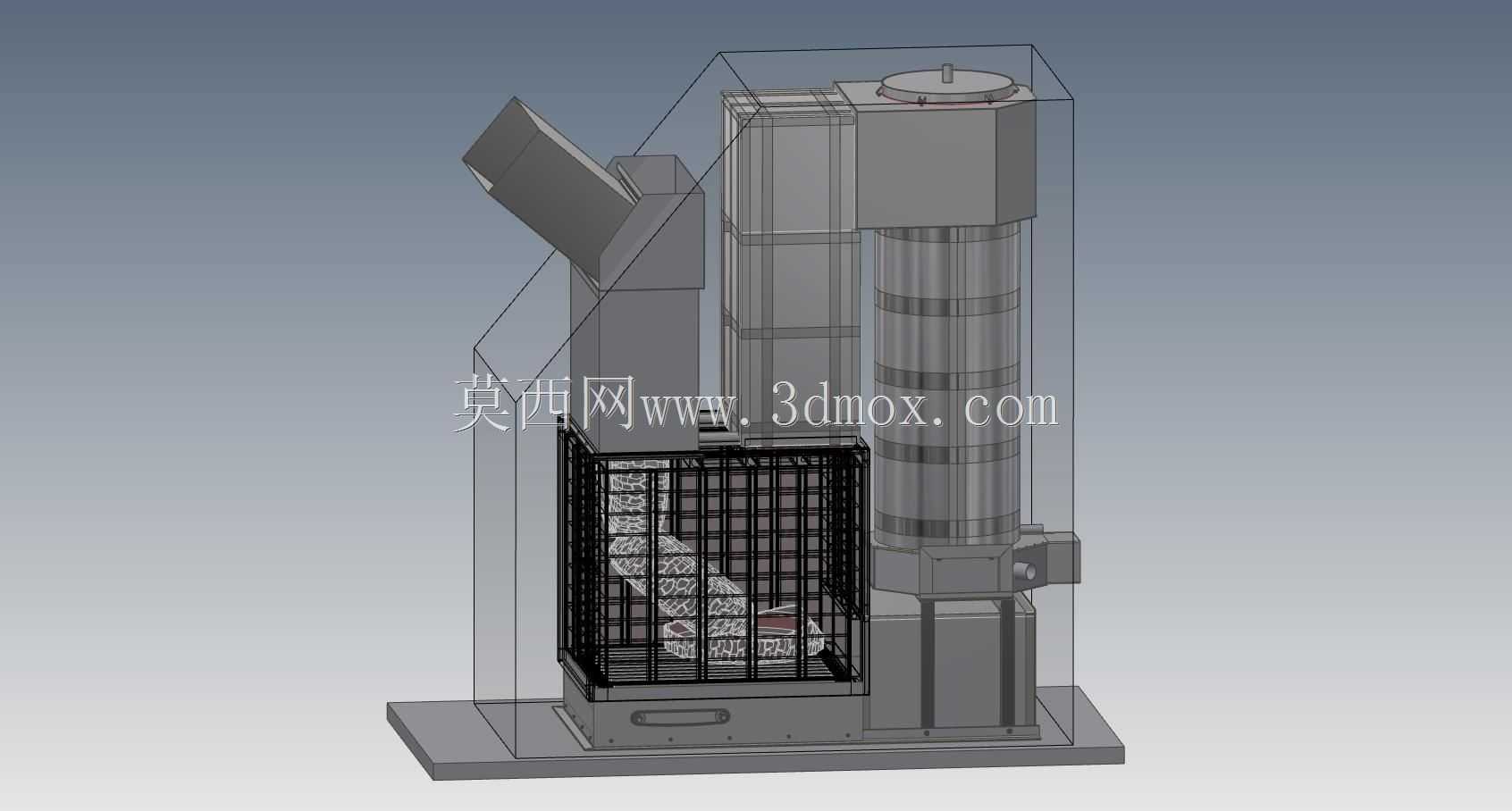

　　这款废轮胎燃烧利用炉的核心应用场景，是对接中小型工业园区、乡镇集中供暖点的固废资源化供热需求，解决废弃汽车轮胎难降解、常规焚烧易产生有害排放、热能利用率低的行业痛点，设备产出的高温热水通过外接热交换管网，可直接为建筑采暖、生产工艺伴热提供稳定热源。从结构功能分区来看，设备整体采用立式模块化布局，左侧倾斜设置的进料通道带有防反喷挡料结构，可适配整块切割后的轮胎块进料，无需额外粉碎工序，进料通道倾角设置为42度，既保证轮胎块靠自重滑入燃烧室，又能避免燃烧过程中火焰从进料口外溢。下部燃烧室采用笼式格栅承载结构，格栅间隙控制在80mm，既能保证燃烧过程中灰渣自动落入下部集灰腔，又可托住未完全燃尽的轮胎块，保证充分燃烧，

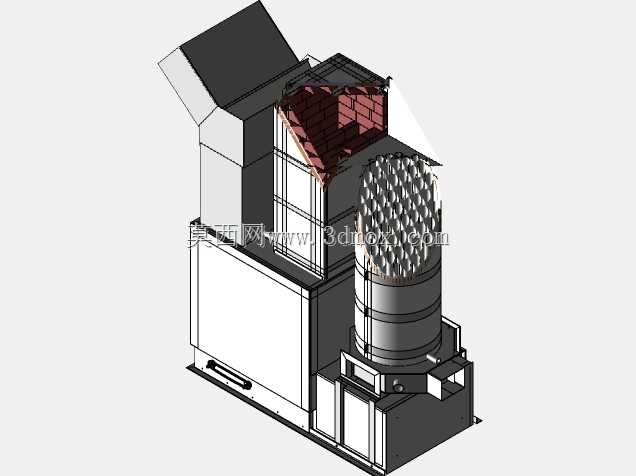

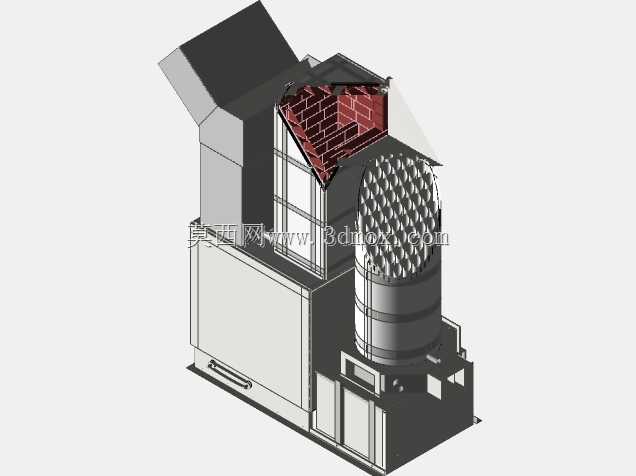

　　燃烧室侧壁预留二次补风接口，可外接低压供风管路，在燃烧段补充氧气，降低不完全燃烧产生的烟气污染物含量。上部的多管列阵式换热段是热能回收的核心结构，高温烟气从燃烧室上升后，横向冲刷多组垂直布置的换热列管，管内循环的软化水通过管壁与烟气完成热交换，换热段外部设置加厚保温层，减少壳体散热损失，换热后的低温烟气从设备侧部的排烟口引出，可外接后续烟气净化装置，满足排放要求。设备底座采用整体式焊接钢结构，安装时只需在现场浇筑水平混凝土基础，通过地脚螺栓固定即可，底座预留集灰腔抽拉口，日常运维时可直接抽出灰屉清理燃尽残渣，无需进入设备内部作业。从安装边界来看，设备主体的最大外廓尺寸控制在长2200mm、宽1400mm、高3600mm，

　　进料口外侧预留1200mm的操作空间用于上料，换热段侧部预留800mm的检修通道，整体占地面积小，无需高大厂房即可布置。设计过程中重点考虑了轮胎燃烧过程中的结焦防控问题，燃烧室侧壁设置了可快速拆卸的检修门，可定期清理壁面附着的焦块，换热列管采用顺列布置，管间距留足120mm的清灰空间，可通过压缩空气吹扫完成列管外表面的积灰清理，避免长期运行后换热效率下降。设备的空气供给系统分为两路，一路接入燃烧室下部作为一次燃烧风，一路接入燃烧室上部作为二次燃尽风，两路风均设置独立的风量调节挡板，可根据轮胎进料量、燃烧工况灵活调整配风比例，保证燃烧工况稳定，出水温度波动控制在±5℃范围内，适配后续热交换系统的进水要求。不同于常规燃煤、燃气锅炉，

　　这款设备专门针对轮胎的燃烧特性做了结构适配，进料通道的防缠绕结构可避免轮胎内部的钢丝卡滞进料，燃烧室的耐高温衬层采用高铝质浇筑材料，可耐受轮胎燃烧时产生的局部高温，延长设备内衬的使用寿命。在管路对接方面，设备的进出水口均采用标准法兰接口，可直接对接现场的供热循环水管网，排烟口采用标准圆形法兰，方便对接后续的脱硫、除尘等烟气处理单元，整体接口布局集中在设备侧部，减少现场管路的弯折长度，降低管路阻力损失。
