290立方每小时产能斗式物料提升输送设备

　　在散料连续输送的工程场景里，垂直段的物料转运一直是厂区布局里需要重点考量的环节，尤其是粮食加工、建材生产、矿物分选这类需要把散状物料从低位工艺段输送到高位料仓或者下一加工工位的场景，斗式提升机的结构合理性直接影响整条产线的运行稳定性。这套斗式提升设备的额定处理产能为每小时290立方米，适配的物料涵盖颗粒状、粉状的非强磨琢性散料，比如谷物、水泥生料、粉煤灰、非金属矿粉这类常见工业散料，设备采用掏取式装料、重力诱导卸料的工作逻辑，下部机尾段设置进料溜槽，物料直接落入机壳内部的料斗区间，依靠环绕头尾滚筒的高强度牵引构件带动料斗匀速上行，到达机头段后沿上滚筒的弧形轨迹翻转，将料斗内的物料顺着机头的出料溜槽卸出，完成垂直方向的物料转运，全程在封闭机壳内运行，能大幅减少输送过程中的粉尘外溢，适配有环保管控要求的生产厂区。

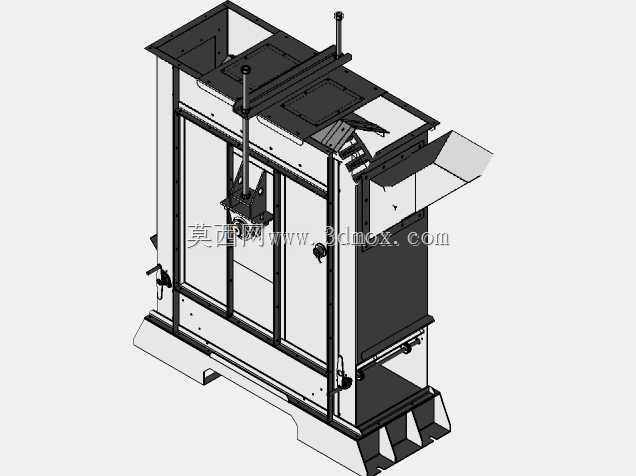

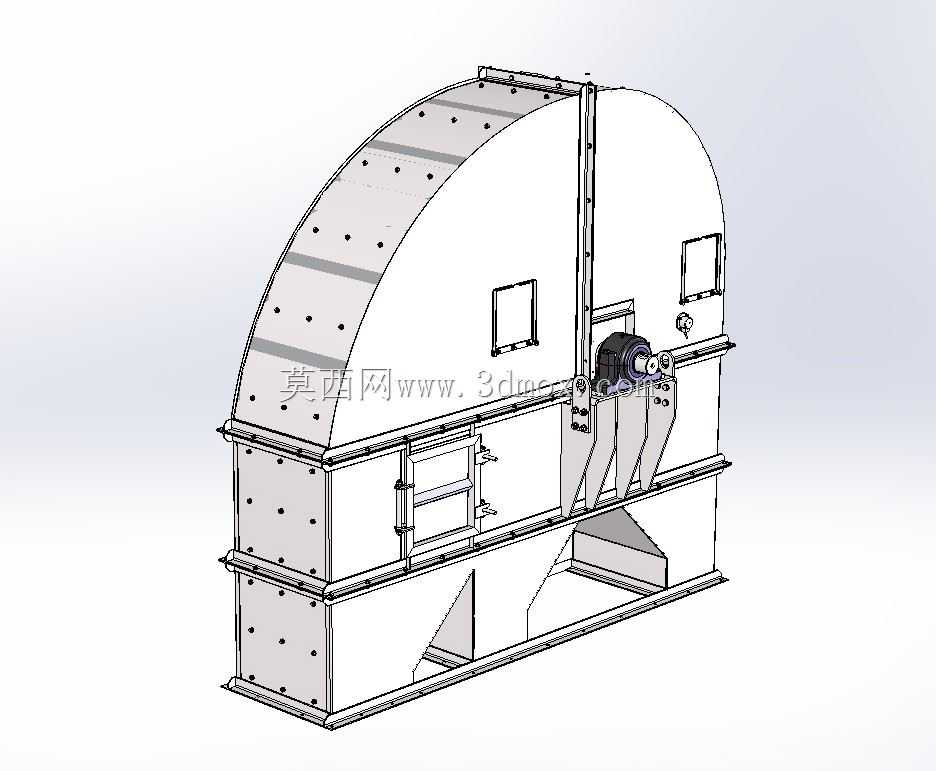

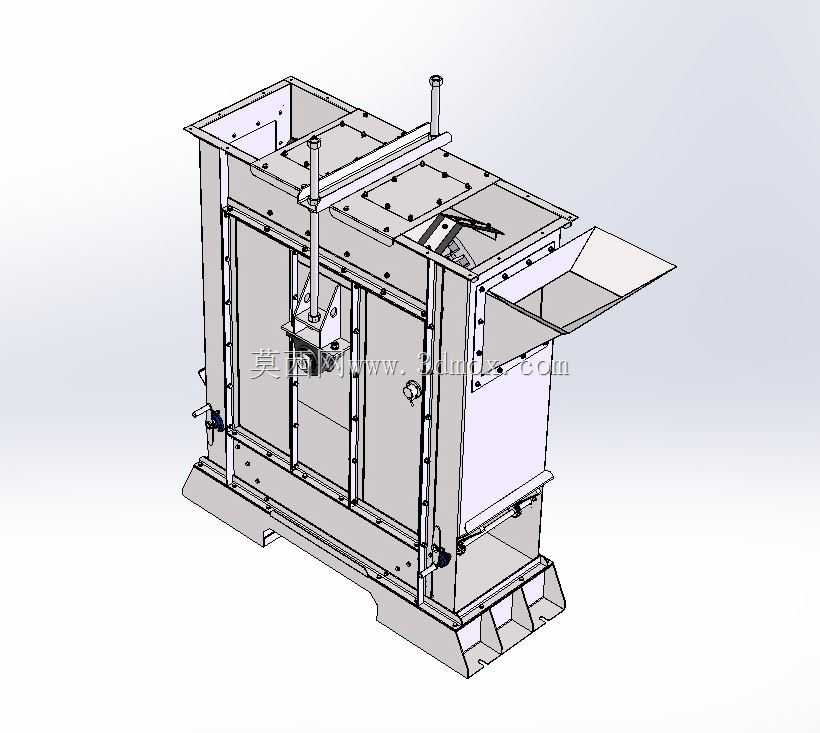

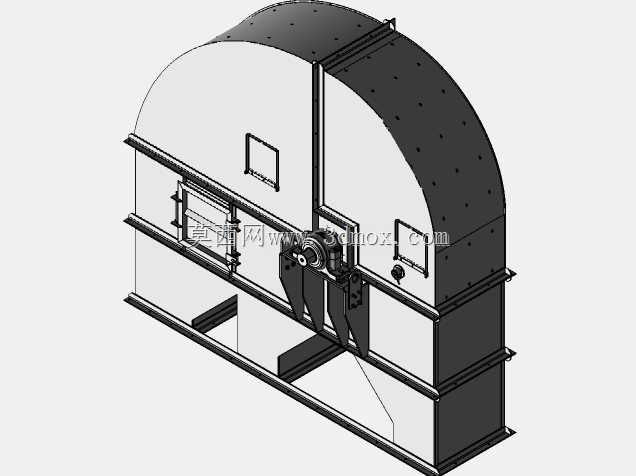

　　从结构设计的逻辑来看，这套设备采用分段式机壳设计，机头段的弧形罩壳做了分块螺栓连接的结构，侧面预留了检修观察口，不需要整体拆卸机头罩就能检查内部料斗的磨损情况、牵引带的张紧状态以及滚筒的运行异响，日常运维的拆装工作量能降低不少；机筒段采用标准节段拼接的方式，每段机壳都设置了法兰连接边，安装时可以根据现场实际需要的提升高度调整节段数量，适配不同厂房的层高差，不需要额外做非标改制就能覆盖多数常规垂直输送的高度需求；机尾段设置了螺旋张紧机构，通过两侧的调节螺杆调整尾滚筒的中心距，能补偿牵引构件在长期运行后产生的塑性伸长，避免出现料斗刮蹭机壳、牵引带打滑跑偏的问题，机尾位置还预留了清料口，能定期清理机尾底部沉积的漏料，避免积料过多卡滞料斗造成设备过载。

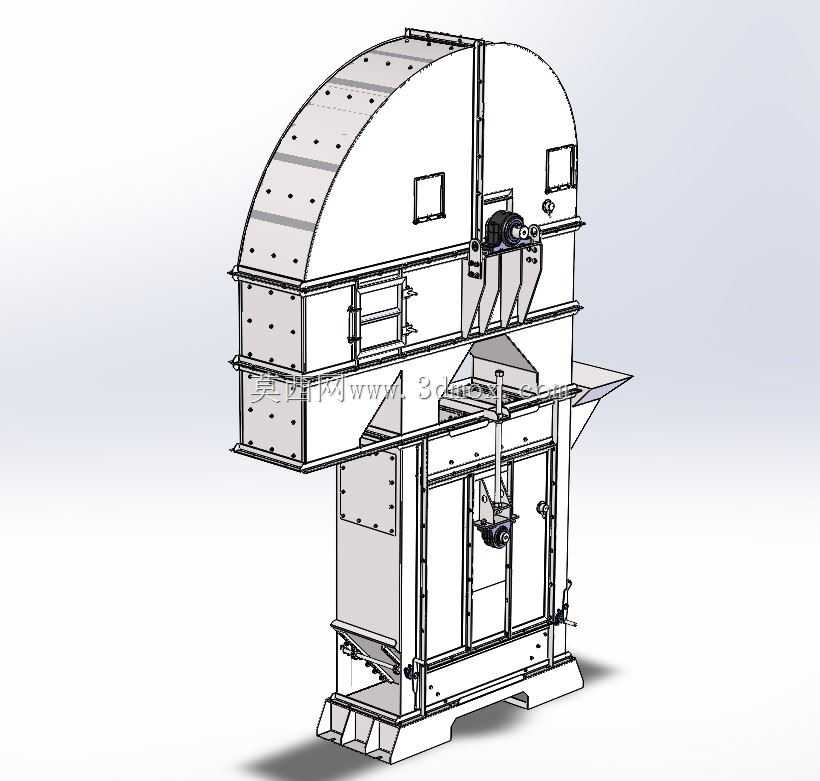

　　设备的外形结构遵循垂直安装的布局要求，整体重心沿竖直中心线分布，安装时需要保证机筒段的垂直度偏差控制在千分之一以内，避免运行过程中出现整机晃动的问题；机头段的出料方向可以根据现场工艺布局调整左装或者右装，出料溜槽的倾角大于物料的自然安息角，保证卸料时物料能顺畅滑出，不会在溜槽内积料堵料；料斗采用深斗结构，斗口边缘做了耐磨强化处理，掏取物料时的切入角度经过优化，能减少掏料阻力，降低驱动端的功率损耗，相邻料斗的安装间距经过匹配计算，保证上行过程中不会出现料斗间的物料撒漏，卸料时相邻料斗的物料轨迹不会互相干涉。

　　从安装边界的角度考量，设备的机壳外侧预留了检修平台的连接支座，现场安装时可以沿着机筒高度方向每隔一定高度设置检修爬梯和停歇平台，方便运维人员定期检查牵引构件的连接状态、料斗的固定螺栓松紧度；驱动单元布置在机头段的侧方，采用直联减速机构的布置方式，减少传动环节的功率损耗，驱动端设置了逆止机构，避免设备意外停机时出现牵引构件反转、物料倒灌的问题；设备的进料口位置需要和前序工艺的出料溜槽做软连接，避免前序设备的振动传递到提升机机身，出料口和后续料仓或者输送设备的连接处也需要做密封处理，减少粉尘外溢。

　　在实际选型适配的时候，需要根据输送物料的堆积密度、磨琢性、温度调整对应部件的材质，比如输送温度较高的物料时可以更换耐高温的牵引构件，输送磨琢性较强的矿料时可以在料斗接触物料的表面堆焊耐磨层，机壳内壁也可以加装可更换的耐磨衬板，延长设备的整体使用寿命；设备运行时的线速度匹配产能要求做了对应调校，既能保证额定产能下的物料输送效率，也不会因为线速度过高造成物料提前抛洒、提升机内部磨损加剧的问题。整套结构的三维建模过程中，所有连接螺栓的位置、检修口的开合空间、张紧机构的调节行程都做了干涉检查，确保实际生产加工后装配时不会出现部件干涉、安装空间不足的问题，机壳的分段位置也考虑了运输尺寸的限制，每段机壳的长度都符合常规公路运输的尺寸要求，不需要做超限运输申请就能直接发运到项目现场。
