工业用封闭式刮板拖链输送设备结构

　　在散料连续输送的工程场景里，这类封闭槽体结构的拖链输送设备，常被布置在粮食加工仓储、矿山选矿给料、建材散料转运、化工粉体输送的产线衔接节点，用来完成颗粒状、小块状、粉状物料的水平或小倾角密闭输送，避免输送过程中物料撒漏、扬尘外溢，适配车间内部跨工段物料转运、料仓上下料衔接、生产设备进料端连续给料等多种工况，相比敞开式皮带输送，其密闭结构能更好控制粉尘逸散，适配有环保要求的室内生产场景，也能减少物料被外界杂质污染的概率。

　　从设备实际功能逻辑来看，其核心依靠槽体内的链式刮板结构带动物料沿槽体行进，驱动端布置在设备出料侧的端部，采用直连减速驱动单元，通过链轮带动闭合的拖链刮板组循环运转，刮板与槽体底部、侧壁预留合理的运行间隙，既避免运行卡滞，又能保证对槽内物料的推送效率，进料端设置倾斜导料段，能让上游落下的物料顺畅进入槽体内部，不会在进料位置出现堆料堵料的问题，尾端设置张紧调节结构，可根据链条运行磨损情况调整张紧行程，补偿链条伸长量，保证链轮与链条的啮合精度，避免跳齿、脱链故障。

　　做这款设备的三维结构设计时，首先要明确输送物料的堆积密度、粒度、磨琢性，以此确定槽体的钢板厚度、链条的破断载荷、刮板的材质与结构形式，比如输送磨琢性强的矿料时，槽体内壁要加装可更换的耐磨衬板，刮板采用耐磨合金材质，降低长期运行的磨损量；输送粮食类物料时，槽体内壁要做光滑处理，避免物料残留积料。槽体采用分段式模块化设计，每段槽体通过法兰螺栓拼接，方便运输与现场安装，不同段的槽体可根据现场布置需求调整长度，适配不同的输送距离要求。驱动端的安装座要做加强筋结构，承受驱动单元运转时的反扭矩，避免运行过程中驱动端出现振动移位。观察口与检修盖板布置在槽体的上盖板位置，间隔合理距离设置，方便日常巡检时观察内部物料运行状态，出现堵料时可快速打开盖板清理，不需要整体拆解设备。

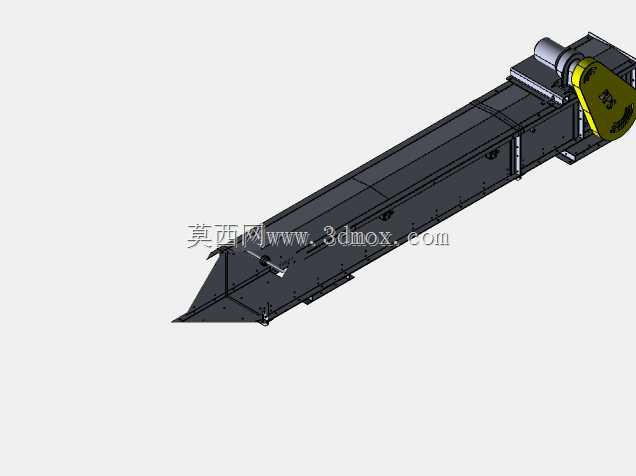

　　从安装边界来看，设备整体为长条形卧式结构，进料端的倾斜导料段向下延伸，安装时要预留导料段与上游出料设备的衔接空间，保证落料点正对导料段中心，避免偏载导致物料向槽体一侧堆积；驱动端突出于槽体主体的侧方，安装时要预留驱动单元的检修空间，方便后期更换减速电机、维护链轮组件；设备底部设置多个安装支座，支座上预留长条形安装孔，可在现场安装时微调设备的水平度与安装位置，适配基础预埋件的安装误差。设备的出料口设置在驱动端下方，要与下游接料设备的进料口做好密封衔接，避免出料位置出现扬尘。

　　结构细节上，拖链的链节采用铰接结构，可适配槽体的小倾角变向段，刮板与链条采用螺栓可拆卸连接，磨损后可单独更换刮板，不需要整体更换链条，降低后期维护成本。槽体的上盖板采用快拆式卡扣固定，相比螺栓固定的盖板，日常检修开启更便捷。尾端的张紧结构采用丝杠调节形式，调节精度高，锁紧可靠，调整到位后可通过锁紧螺母固定位置，避免运行过程中张紧度发生变化。驱动端的链轮组件设置防护罩，避免外露运转部件带来的安全隐患，符合车间设备的安全防护要求。

　　在实际选型适配时，要根据现场的输送量需求确定槽体的内部宽度与链条运行速度，输送量越大，槽体宽度越宽，链条运行速度匹配物料特性调整，比如粉状物料速度不宜过高，避免输送过程中物料被扬起增加除尘负荷，块状磨琢性物料速度要适当降低，减少刮板与槽体的磨损速度。设备的整体高度较低，可适配车间内层高有限的安装场景，不需要做过高的设备基础，相比斗式提升机等垂直输送设备，其安装调试更简便，运行故障率更低，适合短距离水平方向的连续物料输送需求。
