公路货运车辆静态称重承载台结构设计

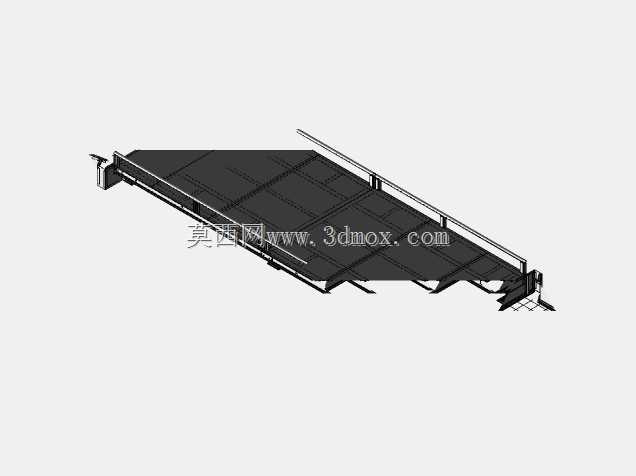

　　在大宗货物公路运输的计量核验场景中，这类重载称重承载台是货场、物流园区、工矿企业出入口的核心计量基础设施，主要用于对载货卡车的整车重量进行静态精准检测，从源头管控超限超载、货物出入库重量核算、贸易结算计量等核心环节，避免因车辆超载造成的公路路面损毁、运输安全隐患，同时为货物流转的重量数据提供可追溯的计量依据。从结构设计逻辑来看，该承载台采用模块化分段拼接的框架式承载结构，主体以高强度型钢作为主纵梁与横梁的焊接骨架，上表面铺设防滑花纹钢板作为车辆行驶承载面，整体框架的受力路径经过多轮载荷仿真优化，主纵梁沿车辆行驶方向布置，可将单轴30吨以上的集中载荷均匀分散到下方的称重传感器支点上，避免局部应力集中造成的结构变形。

　　承载台的两端设置有带坡度的引道过渡段，过渡段与主承载台的衔接处采用铰接式搭接结构，可抵消车辆上下秤台时的水平冲击力，减少冲击载荷对称重传感器精度的影响，同时引道表面做了防滑纹理处理，避免雨雪天气车辆上下秤台时出现打滑偏移。两侧设置的防护栏结构并非简单的安全防护件，其安装位置经过精准校核，既可以引导车辆沿秤台中心线行驶，避免车轮偏载压到秤台边缘造成计量偏差，也能防止车辆意外冲出秤台引发安全事故，防护栏的立柱与主框架采用螺栓可拆卸连接，方便后期维护更换。从安装边界来看，该承载台的基础需要做硬化混凝土基坑，基坑深度根据传感器安装高度预留，秤台表面与周边地面保持齐平，无明显高度差，整体宽度覆盖常规货运车辆的轮距范围，

　　长度可满足常见6轴半挂货车的整车停靠称重需求，不需要分段移位即可完成整车重量采集。在功能设计上，秤台的底部预留了传感器安装定位槽，每个支点位置都加工有精准的传感器安装基准面，保证多个称重传感器的受力面处于同一水平面上，减少安装误差带来的计量偏差；秤台底部还设置有纵向限位与横向限位装置，可约束车辆上下秤台时产生的纵向窜动与横向摆动，避免秤台出现位移影响传感器的受力状态，同时限位装置与秤台之间预留有合理的间隙，不会额外附加外力干扰称重精度。考虑到户外长期使用的工况，整个钢结构框架在焊接完成后都做了抛丸除锈与多层防腐涂装处理，可适应露天环境下的雨淋、扬尘、温差变化，减少结构锈蚀带来的维护成本；秤台表面的防滑钢板采用满焊焊接，

　　焊缝经过打磨处理，避免车辆长期碾压造成的钢板翘起、焊缝开裂问题，同时钢板表面的防滑花纹深度经过设计，既可以提供足够的轮胎摩擦力，也不会积存雨水、泥污，减少日常清理的工作量。在实际选型应用中，这类承载台的额定载荷覆盖从单轴10吨到整车150吨的范围，可根据场地的通行车辆类型调整模块拼接数量，不需要重新设计整体框架，模块化的结构也方便运输与现场吊装，单个模块的重量控制在常规吊装设备的额定起重量范围内，现场安装时只需要将各模块在基础上拼接固定，调整传感器水平度即可完成主体安装，大幅缩短现场施工周期。不同于小型称重设备，这类重载卡车称重台的结构设计需要充分考虑动载荷冲击、长期重载疲劳、户外环境耐候性等多重工程因素，每一处结构的尺寸、板材厚度、型钢规格都需要经过载荷计算与疲劳校核，比如主纵梁的截面高度需要根据最大额定载荷下的挠度要求确定，保证满载时秤台的最大挠度控制在允许范围内，不会因为长期变形造成计量失准；横梁的间距根据轮胎接地面积设计，保证车轮在任意位置停靠时，载荷都能有效传递到主纵梁上，不会出现局部板材凹陷的问题。
