大跨度单坡敞开式钢结构棚架设计

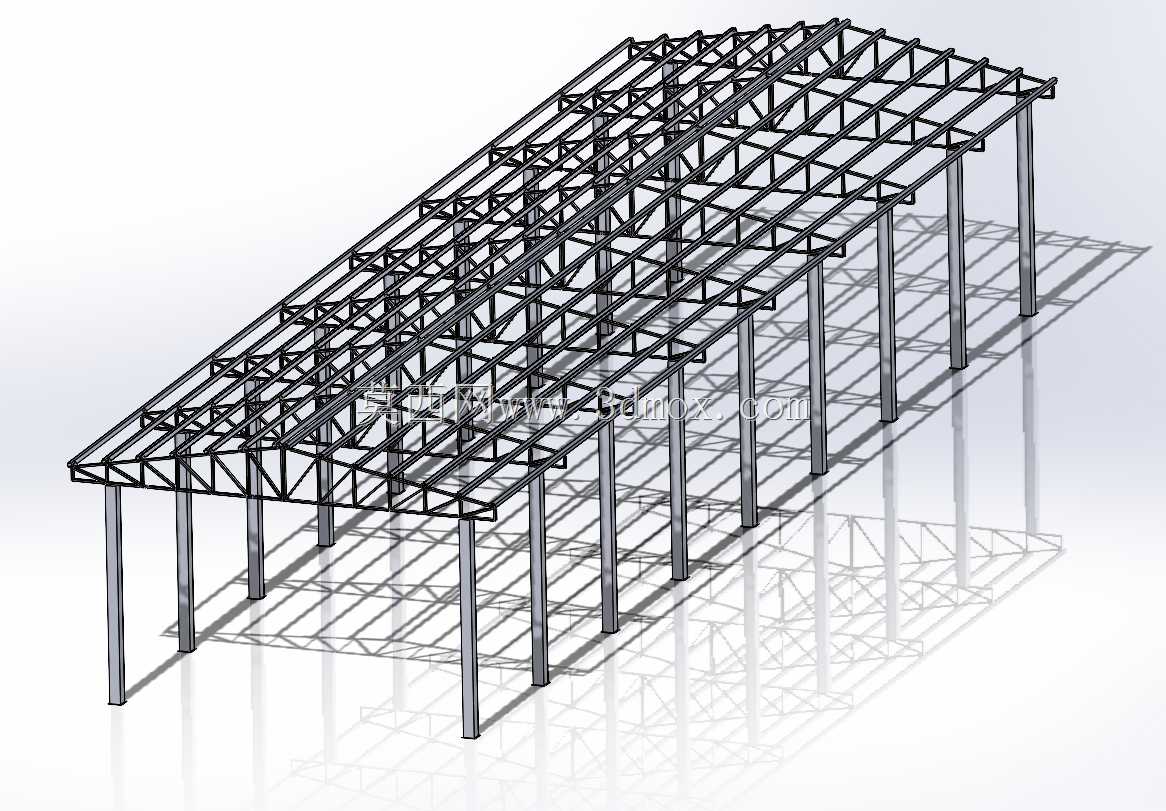

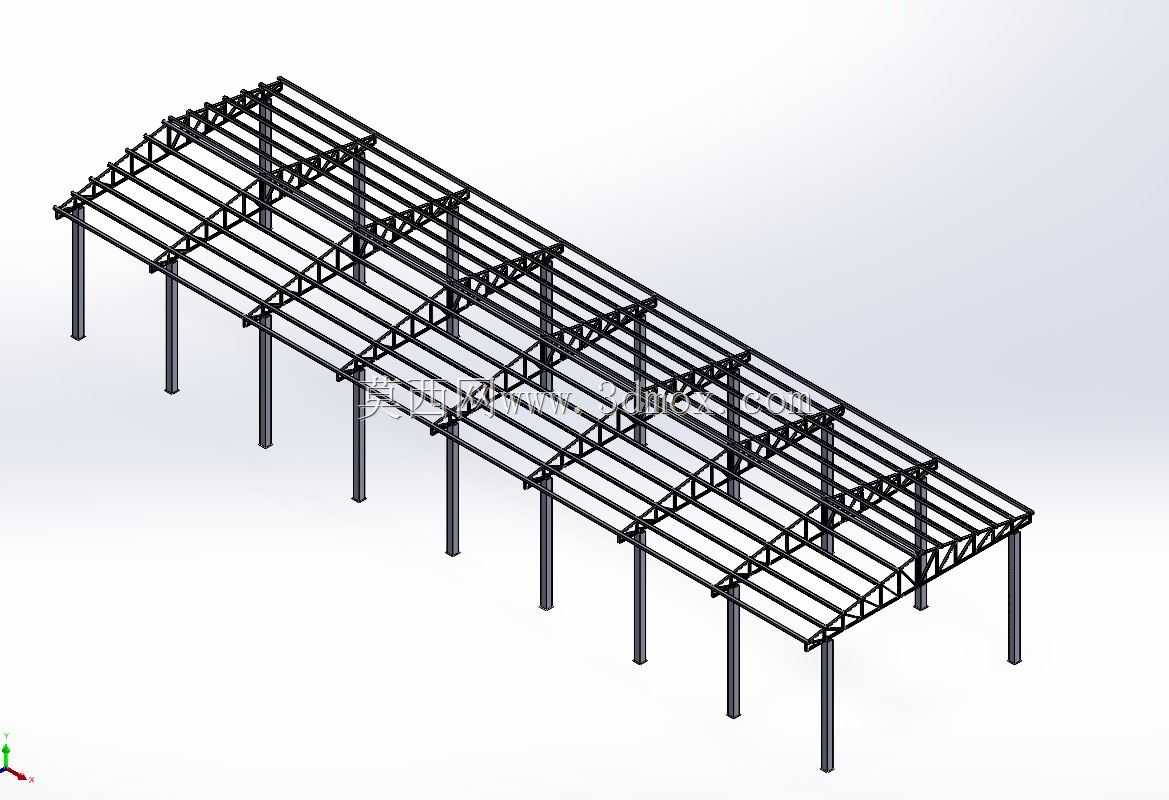

　　这类敞开式钢结构棚架在工业场景中应用十分广泛，常见于厂区临时物料堆放区、户外作业工位遮护、大型设备露天存放防护、物流周转区的防雨遮阳搭建，也可作为小型加工车间的主体承重框架，适配不需要全封闭围护、对通风采光要求较高的作业场景，相比混凝土结构施工周期短、自重轻，后期拆卸迁移的灵活性更强。从结构组成来看，整套棚架采用等距布置的竖向H型钢立柱作为竖向承重构件，立柱底部通过预埋地脚螺栓与混凝土地面锚固，柱顶与纵向主梁采用刚性节点连接，保证竖向荷载的有效传递；顶部承重体系采用三角形截面的空间桁架结构，相比实腹梁能在相同用钢量下获得更大的跨越能力，桁架上下弦杆采用等边角钢拼接，腹杆按照受力大小匹配不同规格的型钢，通过节点板焊接形成整体，

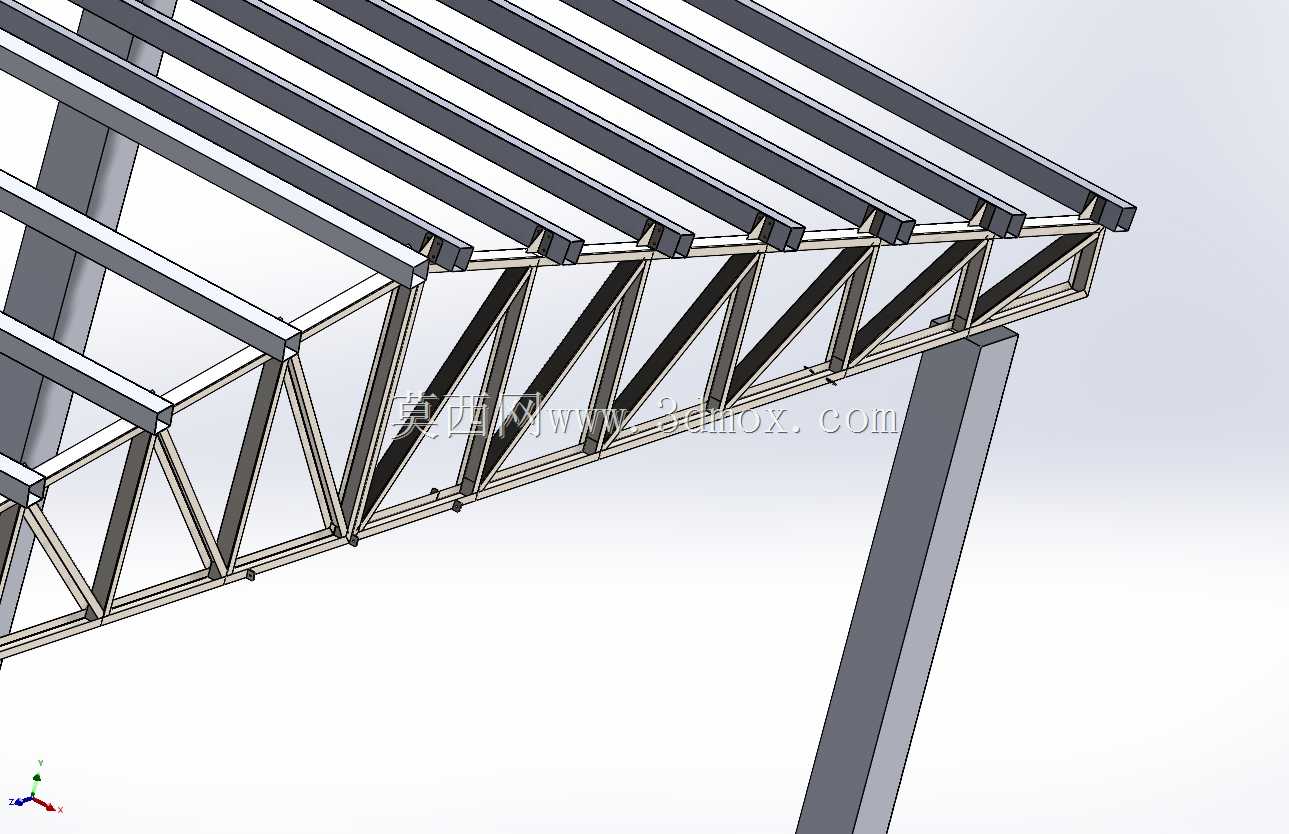

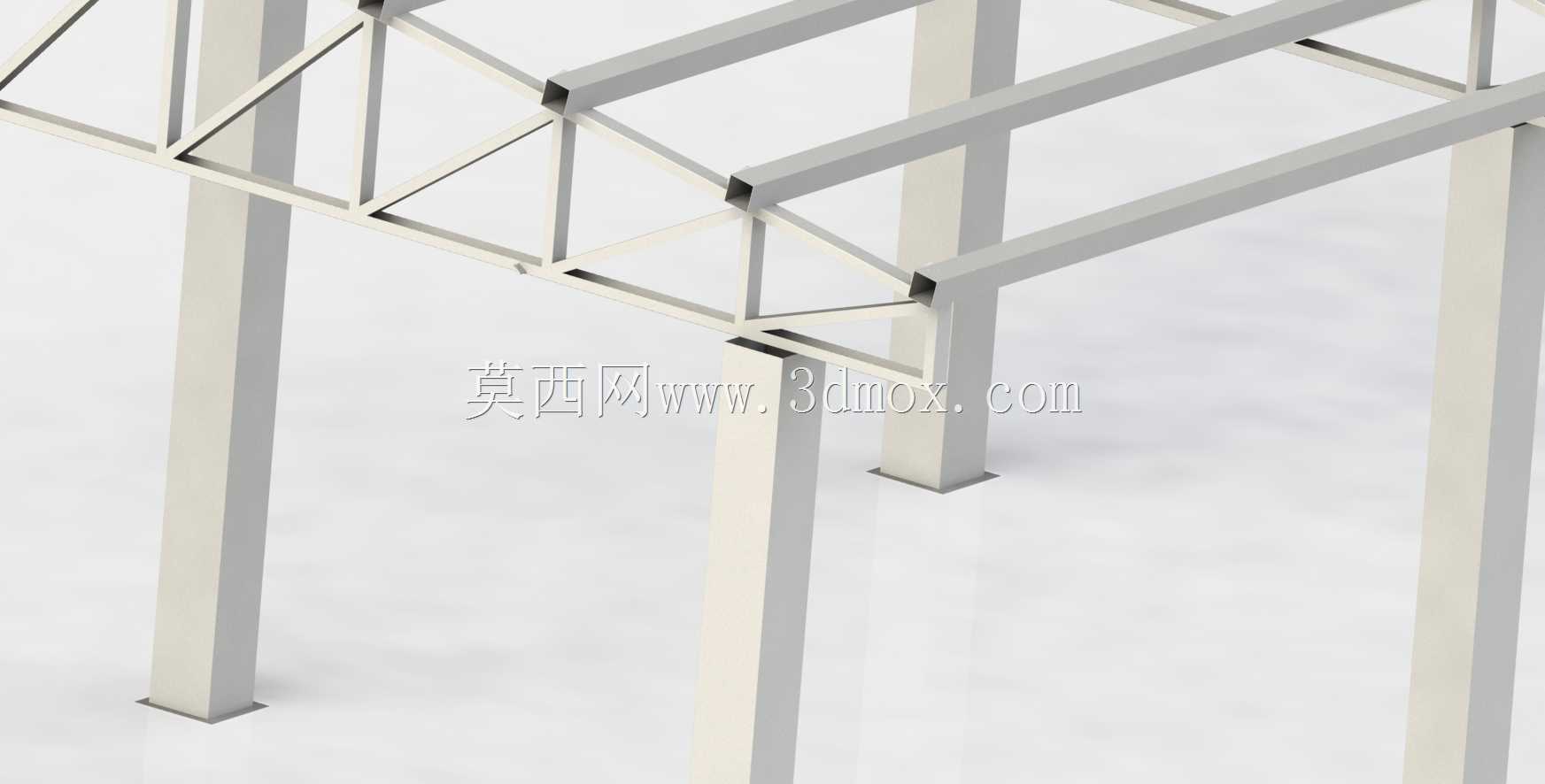

　　桁架之间设置纵向水平系杆与交叉支撑，抵消水平方向的风荷载与纵向水平推力，避免结构出现侧向失稳。设计过程中首先需要明确场地的安装边界，根据场地可用的长宽尺寸确定单跨跨度与立柱排布间距，通常这类单坡棚架的跨度可根据需求调整在12米到24米区间，立柱间距控制在4米到6米，既保证单根立柱的承重冗余，也避免柱距过小导致的材料浪费；屋面坡度按照当地常年降雨量设置在5%到10%，保证雨水能够顺着单坡方向快速排出，不会在屋面积水增加额外荷载。节点设计是这类钢构的核心要点，柱顶与桁架的连接节点需要加设加劲肋，分散集中荷载避免局部应力集中，桁架杆件的连接节点需要保证杆件形心线交汇于一点，减少附加弯矩的产生，柱脚位置设置抗剪键，抵抗水平风荷载产生的剪力，

　　避免地脚螺栓单独受剪出现失效。实际建模过程中需要提前预留屋面围护结构的安装孔位，比如彩钢瓦的固定檩条安装位、檐口收边的连接点位，同时要考虑现场焊接的作业空间，避免杆件排布过密导致现场施工无法操作；结构受力验算时需要覆盖恒载、活载、风载、雪载几种常见工况，尤其是沿海区域需要额外提高风荷载取值，保证极端天气下的结构稳定性。这类钢构件全部采用工厂预制加工，杆件下料、焊接、除锈、涂装都在车间完成，现场只需要进行螺栓拼接与少量焊接作业，安装效率高，构件的加工精度更容易控制，相比现场制作的钢构安装误差更小。从安装边界来看，立柱基础需要超出棚架外轮廓至少500mm，保证基础的持力层满足承重要求，棚架的檐口高度根据使用需求设置，

　　常规物料堆放场景檐口高度不低于4.5米，满足货运车辆的通行需求，如果需要在棚内设置起重设备，还需要额外加高立柱高度，预留起重设备的运行空间。顶部桁架的起拱值按照跨度的1/500设置，抵消桁架在长期荷载作用下产生的下挠变形，保证屋面的平整度，避免积水。纵向支撑的布置需要间隔三到四排立柱设置一道，形成稳定的空间受力体系，避免整个棚架沿纵向出现倾斜。构件的防腐处理根据使用环境选择，普通厂区环境采用环氧富锌底漆加面漆的涂装体系，腐蚀较强的区域可以采用热镀锌处理，延长结构的使用寿命。
