发那科机器人控制器与螺丝送料器集成支架

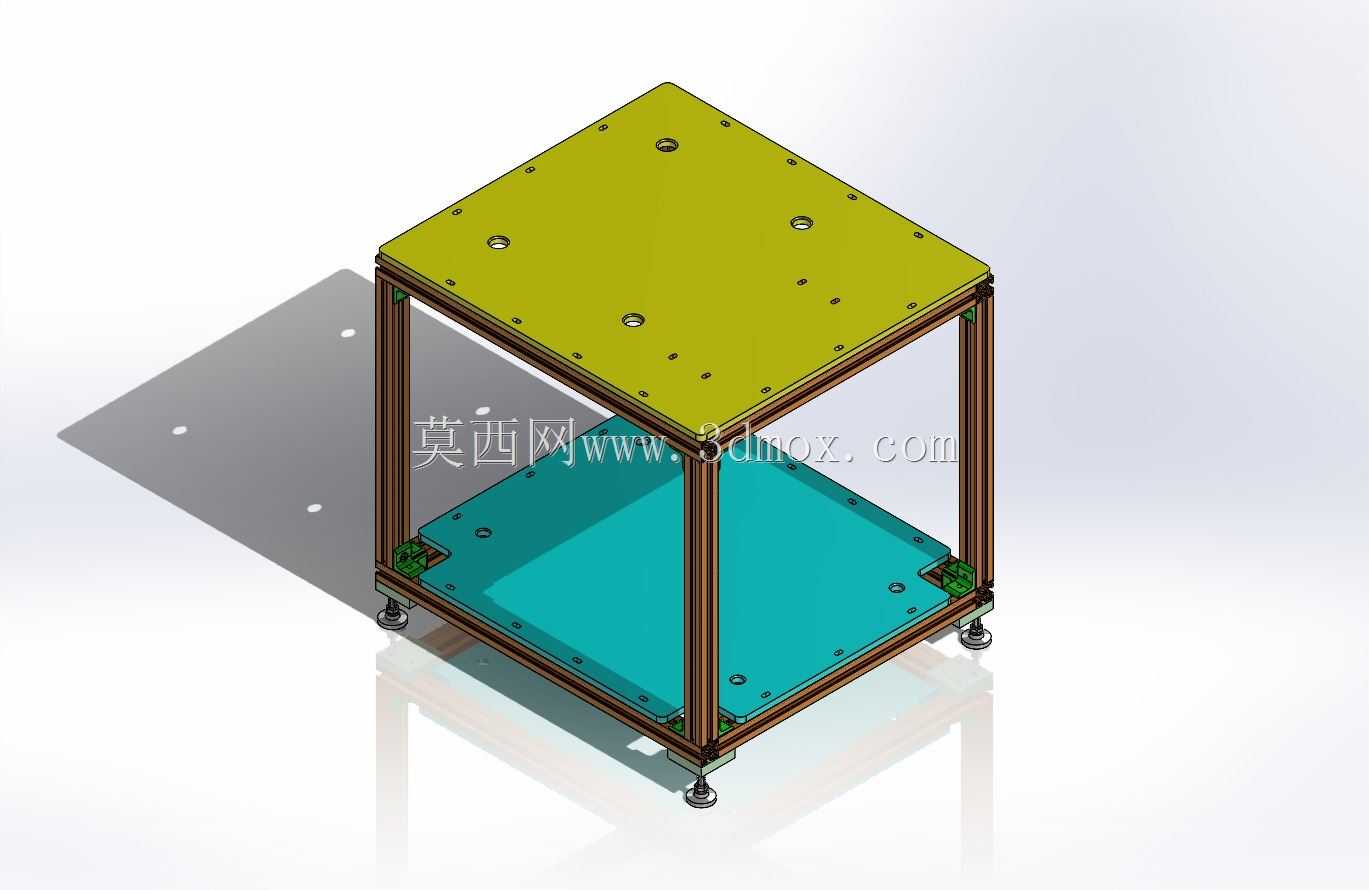

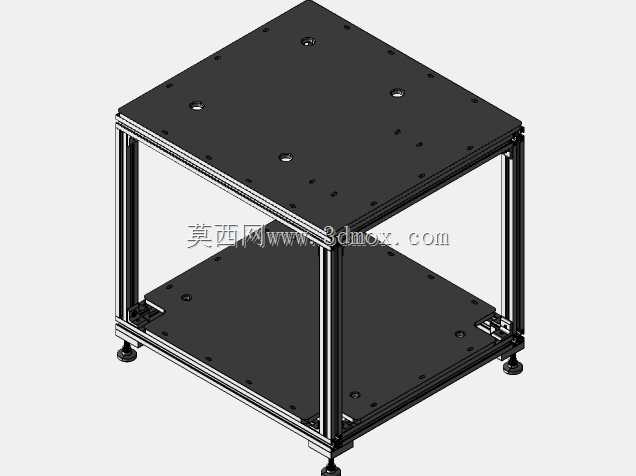

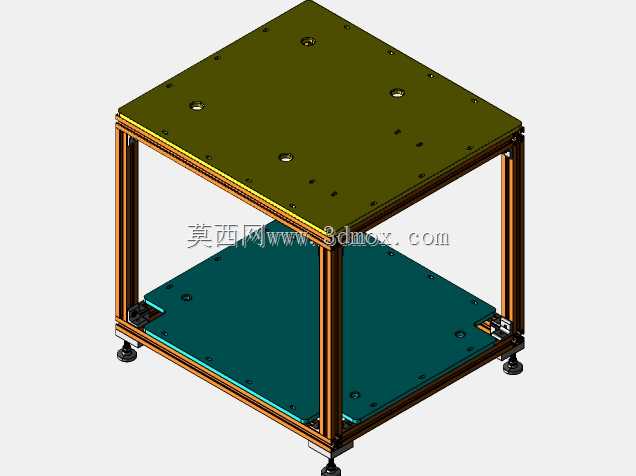

　　在3C电子、汽车零部件的自动化锁付工位现场，经常会遇到机器人控制器与螺丝送料器分散布置带来的走线混乱、工位占用面积大、设备移位调试不便的问题，这款集成支架正是针对这类现场痛点开发的结构件，专门适配Ri30B系列发那科机器人控制器与Visumatic螺丝传动送料器的配套安装需求。从结构选型来看，支架主体采用工业领域常用的8020系列铝型材搭建框架，这类型材的槽道标准统一，不需要额外焊接加工，所有连接位置都采用配套角件与螺栓锁紧，现场组装不需要专用焊接设备，后期如果需要调整安装位尺寸，只需要松开对应螺栓更换型材段或者调整锁紧位置即可，相比焊接钢结构支架，后期改造成本能降低六成以上。支架底部设置了带调节脚杯的安装底板，

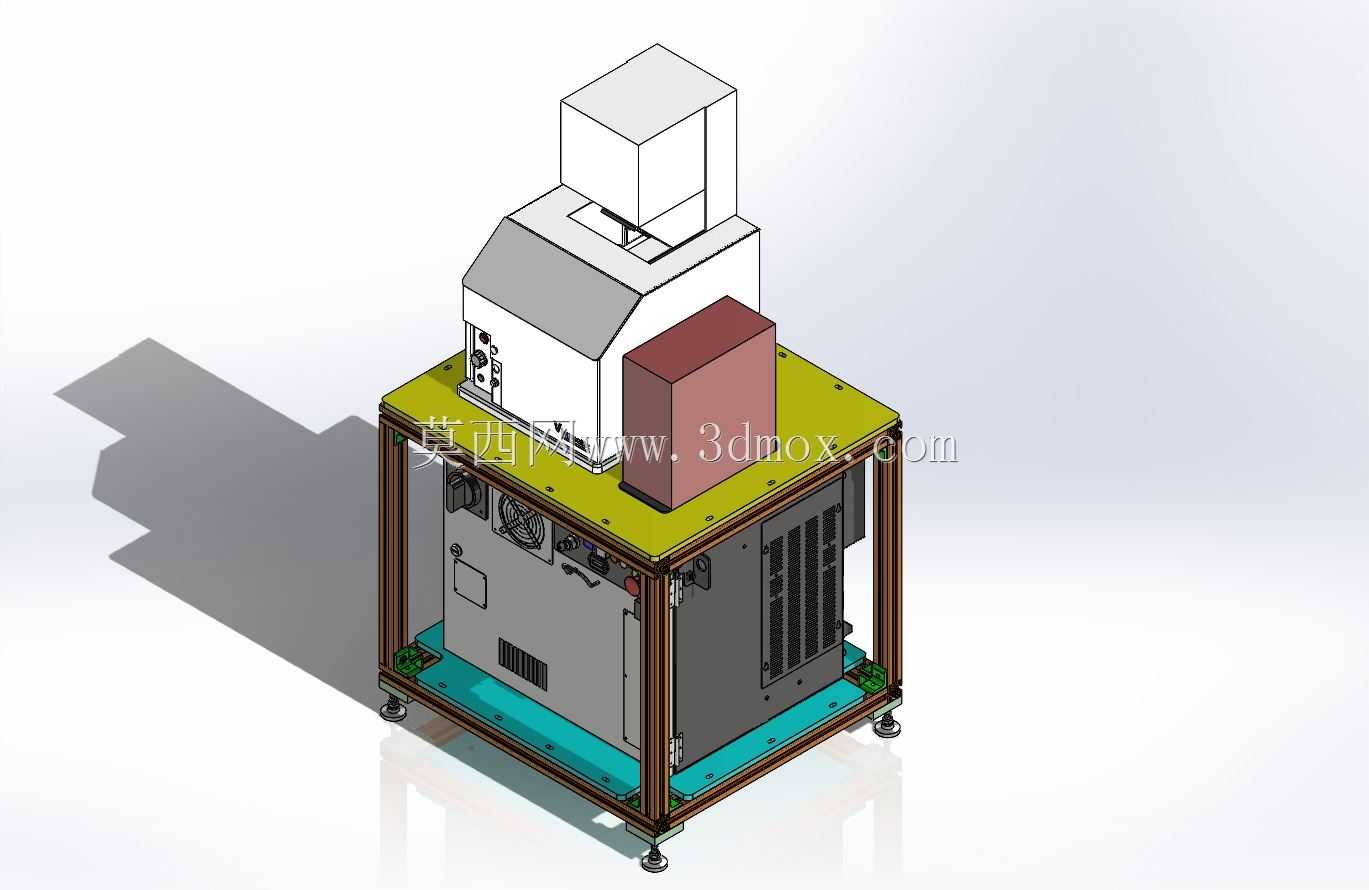

　　脚杯的调节行程覆盖常见的地面不平整高差范围，安装时不需要额外做地面找平处理，只需要逐个调整脚杯高度就能让整个支架保持水平，避免上层设备因为倾斜出现运行异响、接插件松动的问题；底板同时预留了脚轮安装孔位，如果工位需要频繁移位调整布局，可以换装福马轮，推移时不需要吊装设备，单人就能完成工位转移。支架上层的安装台面做了分区设计，其中一块区域专门预留发那科Ri30B控制器的安装孔位，孔位完全匹配控制器底部的固定脚尺寸，安装时不需要现场二次打孔，控制器放置到位后直接用配套螺栓锁紧即可，台面靠近控制器接线侧预留了足够的走线空间，不会出现动力线、编码器线弯折半径过小导致的线芯断裂隐患；另一块区域适配Visumatic螺丝送料器的安装尺寸，

　　送料器的出料口位置刚好对准机器人锁付作业的取料位，缩短螺丝从送料器到电批的输送距离，减少送料管弯折带来的卡螺丝故障。支架的中层预留了线缆收纳与分线区域，控制器的IO线、动力线，送料器的信号线、供气管都可以沿着型材内侧的槽道布置，用配套的线槽盖板固定，不会出现线缆垂落被人员踩踏或者被周边设备剐蹭的问题，所有线缆在中层区域完成分线后，分别对接机器人本体、锁付电批以及车间主电源气源，整个工位的走线整齐规整，后期排查线路故障时不需要翻找杂乱的线堆，能大幅缩短设备维护的停机时间。设计过程中重点考虑了设备运行的稳定性，框架的型材选型经过承重校核，上层满载放置控制器与送料器的总重量后，框架的形变量控制在0.2mm以内，

　　不会因为设备运行时的振动出现框架晃动，避免送料器因为振动出现螺丝排序错乱、送料不到位的问题；支架的高度设计经过现场人机工程校核，控制器的操作面板高度刚好匹配站立操作人员的视线范围，需要修改控制器参数、查看报警信息时不需要弯腰或者垫脚，送料器的补料口高度也刚好适配操作人员抬手补料的舒适区间，长时间作业不会产生额外的操作疲劳。安装边界方面，支架的整体占地尺寸控制在紧凑范围内，不会占用过多的车间工位面积，框架四周没有外凸的尖锐结构，所有型材端面都安装了塑料端盖，避免人员走动时磕碰受伤；支架的安装孔位都做了沉台处理，螺栓锁紧后端面不会突出台面，不会刮花设备底部的漆面，也不会出现螺栓凸起导致设备放置不平稳的问题。在实际自动化产线应用中，这类集成支架可以把原本分散布置的两个核心设备整合到同一个安装基座上，整个锁付工位的布局更加紧凑，设备移位时只需要整体吊装支架，不需要分别拆分控制器和送料器、重新接线调试，能大幅缩短产线换型调整的时间，同时统一的安装基准也能保证送料器与机器人的相对位置精度，减少每次移位后重新校准取料位置的工作量。支架还预留了扩展安装槽位，如果后期需要加装螺丝供料器的报警灯、电批放置座、废料收集盒等附属配件，不需要额外打孔，直接利用型材的T型槽就能固定配件，适配不同现场的个性化配置需求。
