自动化产线托盘输送机定位固定工装

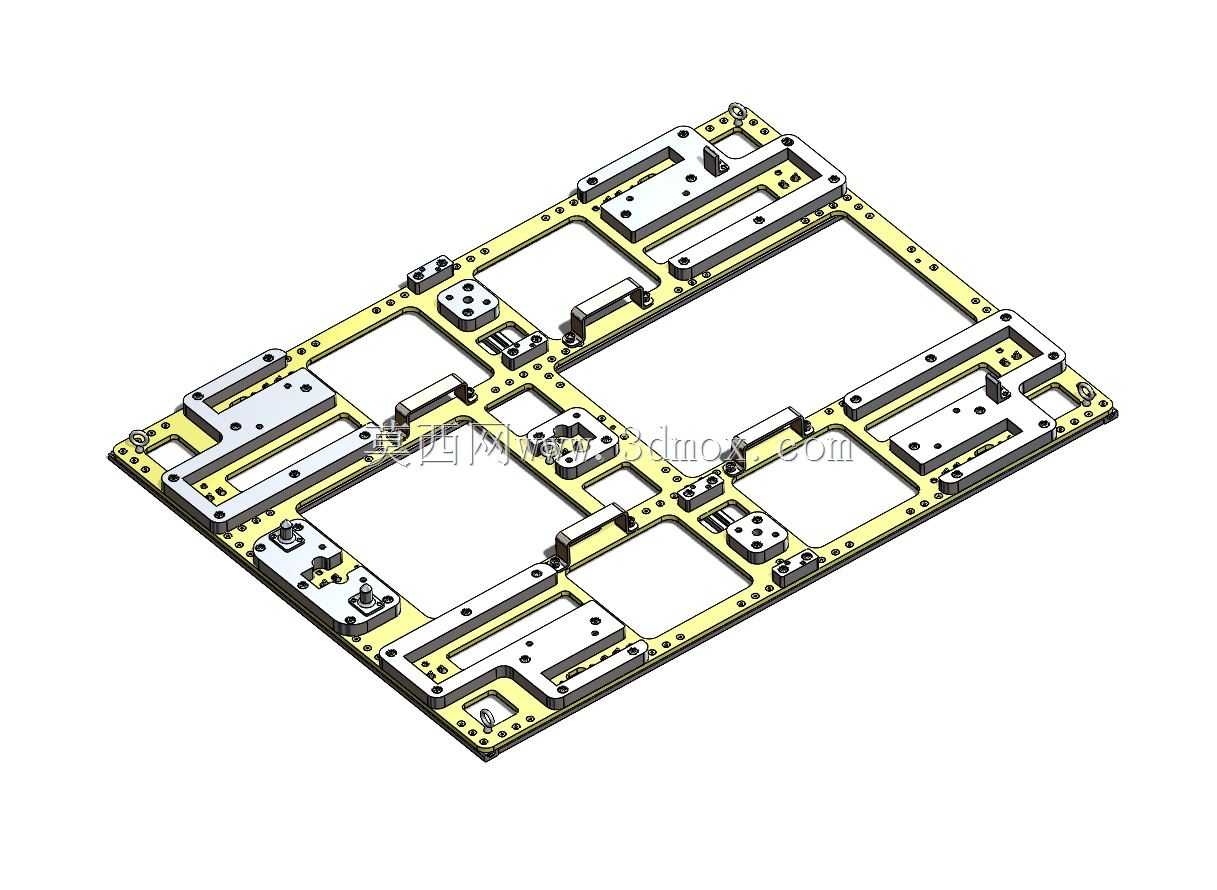

　　在3C电子、汽车零部件等行业的自动化锁螺丝产线中，托盘输送系统的工件定位精度直接决定锁付良率，这套固定装置正是为适配这类场景开发的承载定位基准件。从结构形式来看，主体采用钣金拼焊+机加工定位面的组合形式，整体为矩形框架式布局，框架上预留的多组矩形镂空区域，一方面是为了避让下方输送线的辊筒、顶升机构的运动行程，避免工装随托盘流转时与线体硬件发生干涉，另一方面也能大幅降低工装自重，减少输送线的负载损耗，适配轻量化托盘的输送节拍要求。

　　框架上分布的多组银色机加工定位块，是整套装置的核心功能部件，每一组定位块的安装孔都设计为长圆孔形式，可根据待加工金属板零件的外形尺寸进行横向、纵向的位置微调，调节行程覆盖常见的中小型钣金件、压铸件的外形尺寸范围，无需重新加工整套工装即可快速适配多品种工件的生产切换，适配中小批量自动化产线的柔性生产需求。定位块的工作面经过精铣加工，平面度控制在0.02mm以内，配合框架上预留的弹簧夹紧机构安装位，可在工件到位后通过侧推夹紧的方式将零件牢牢固定在基准面上，避免螺钉锁附过程中工件受轴向力发生位移，保证锁付位置的一致性。

　　设计阶段首先考虑的是与现有托盘输送线的安装边界，框架的外形尺寸严格匹配标准倍速链托盘的安装孔位，底部预留的定位销孔可直接与托盘上的定位销配合，安装时无需额外打孔改造，直接通过螺栓锁紧即可完成装配，大幅缩短产线改造的调试周期。框架主体的钣金件采用3mm厚冷轧钢板折弯焊接而成，焊接后经过去应力退火处理，再对定位块安装面进行二次精加工，避免长期使用后焊接应力释放导致工装变形，保证定位精度的长期稳定性。

　　在与工业机器人的适配性上，这套装置的定位基准坐标与输送线的顶升定位机构坐标做了统一标定，当托盘流转到锁付工位被顶升机构顶起后，工装的基准面与机器人的工具坐标系偏差可控制在±0.05mm以内，完全满足发那科等主流锁螺丝机器人的作业精度要求，无需每次换型后重新进行复杂的坐标系标定。框架边缘预留的多组传感器安装位，可直接安装漫反射光电、接近开关等检测元件，用于确认工件是否装夹到位、工装是否随托盘正常流转，减少产线的异常停机风险。

　　从实际使用场景来看，这套固定装置可直接集成在倍速链、滚筒线等多种形式的托盘输送系统中，除了锁螺丝工序外，也可根据需求更换定位块后适配点胶、组装、检测等其他自动化工序，框架上的冗余安装孔位也为后续的功能扩展预留了足够空间，比如增加工件到位的气动压紧机构、条码扫描安装支架等，无需对主体框架进行二次加工。在长期连续运行的工况下，钣金主体的表面做了镀彩锌处理，具备较好的防锈耐磨性能，定位块采用45号钢淬火处理，硬度达到HRC40-45，可承受工件频繁上下料的摩擦损耗，日常维护仅需定期清理定位面的金属碎屑、检查夹紧机构的弹簧弹力即可，维护成本极低。

　　需要注意的是，安装时需保证框架整体的水平度偏差不超过0.1mm/m，否则会导致工件定位出现倾斜，影响锁付或组装精度，调节定位块位置时需使用百分表打表确认各定位面的共面度，避免单个定位块突出导致工件装夹变形。对于尺寸超出调节范围的特殊工件，可通过更换定制定位块的方式快速适配，主体框架可重复利用，大幅降低多品种生产的工装投入成本。
