自动化产线倒置工业机器人支撑框架

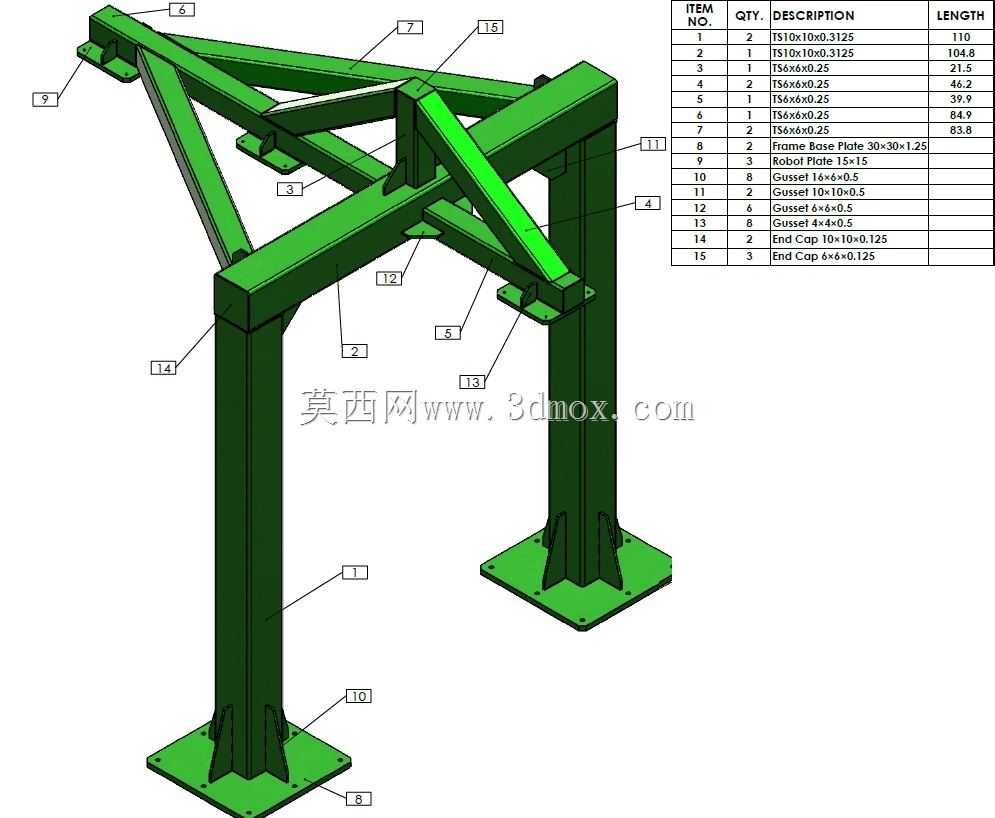

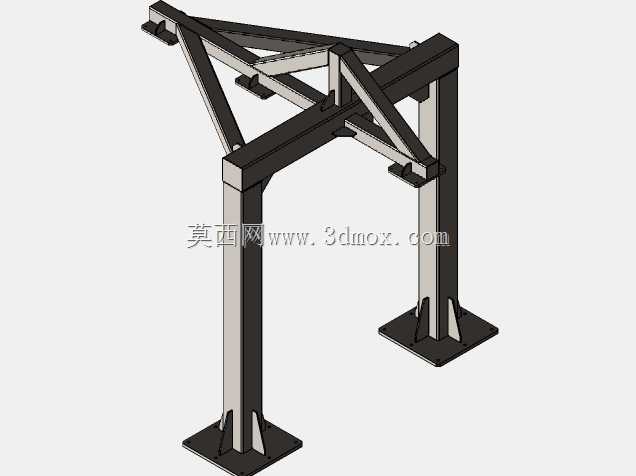

　　这套倒置安装的机器人支撑框架，主要面向新能源电池模组焊接、精密零部件装配这类需要大作业覆盖范围的自动化产线场景，区别于落地正装的机器人安装方式，倒置布局能充分释放产线地面空间，方便下方布置输送线、工装夹具、工件中转台等配套设备，避免机器人底座占用作业面导致的工位布局局促问题。从结构设计逻辑来看，整体采用双立柱配合顶部三角桁架的承载形式，两根主立柱选用厚壁矩形方管焊接成型，底部搭配带加强筋的方形安装法兰盘，法兰盘上预留的螺栓孔可直接与地面预埋钢板或者设备机台的安装基准面锁紧固定，安装时需要保证两个立柱的顶面平面度公差控制在0.2mm以内，避免顶部桁架安装后出现倾斜，导致机器人运行轨迹出现偏差。

　　顶部的桁架部分同样采用矩形方管拼焊成三角稳定结构，这种三角构型能在控制整体自重的前提下，大幅提升框架的抗扭、抗弯刚度，毕竟倒置安装的机器人在高速启停、带载运行时会产生不小的动载荷，要是框架刚度不足，很容易在机器人作业时出现共振，直接影响焊接精度或者装配重复定位精度。桁架的下侧预留了统一的机器人安装基准面，还有对应的走线槽安装位，机器人的动力线缆、信号线缆可以顺着桁架内部的空腔或者侧边的走线架布置，避免线缆外露在作业区域被工件或者工装剐蹭。实际选型使用的时候，要先确认所用机器人的底座安装孔位尺寸、整机重量加上最大末端负载的总载荷，匹配框架的承载能力，这套框架的安装边界要注意，两个立柱的中心距需要根据机器人的臂展范围调整，

　　保证机器人在全行程运动时，末端不会和立柱、桁架结构发生干涉，地面安装区域的混凝土强度要满足承载要求，避免长期运行后基础沉降导致框架倾斜。框架的所有焊接部位都做了焊后去应力处理，防止焊接残余应力导致框架长期使用后出现变形，所有外露的安装面都经过铣削加工，保证安装基准的精度，表面做喷塑处理，适配车间的工业使用环境，避免锈蚀影响结构强度。在产线布局的时候，这套框架可以独立布置在单个工站上方，也可以多组拼接组成长距离的机器人行走轴外部支撑结构，适配不同长度的自动化生产线需求，相比吊装在厂房顶部的安装方式，这种独立框架不需要对厂房顶部的承重做额外改造，安装调试更灵活，后期产线调整搬迁的时候也能快速拆解转运，重复安装的精度保持性更好。

　　设计的时候还特意在桁架的几个受力节点位置加了斜向加强筋，对应机器人安装位的正上方做了局部加厚处理，分散机器人运行时的集中载荷，避免长期受交变载荷导致焊缝开裂。立柱的高度可以根据实际产线的作业高度需求定制，保证机器人倒置后末端的作业范围能覆盖下方所有工装的作业点位，不会出现作业盲区。
