钣金件装配用铝型材框架固定夹具

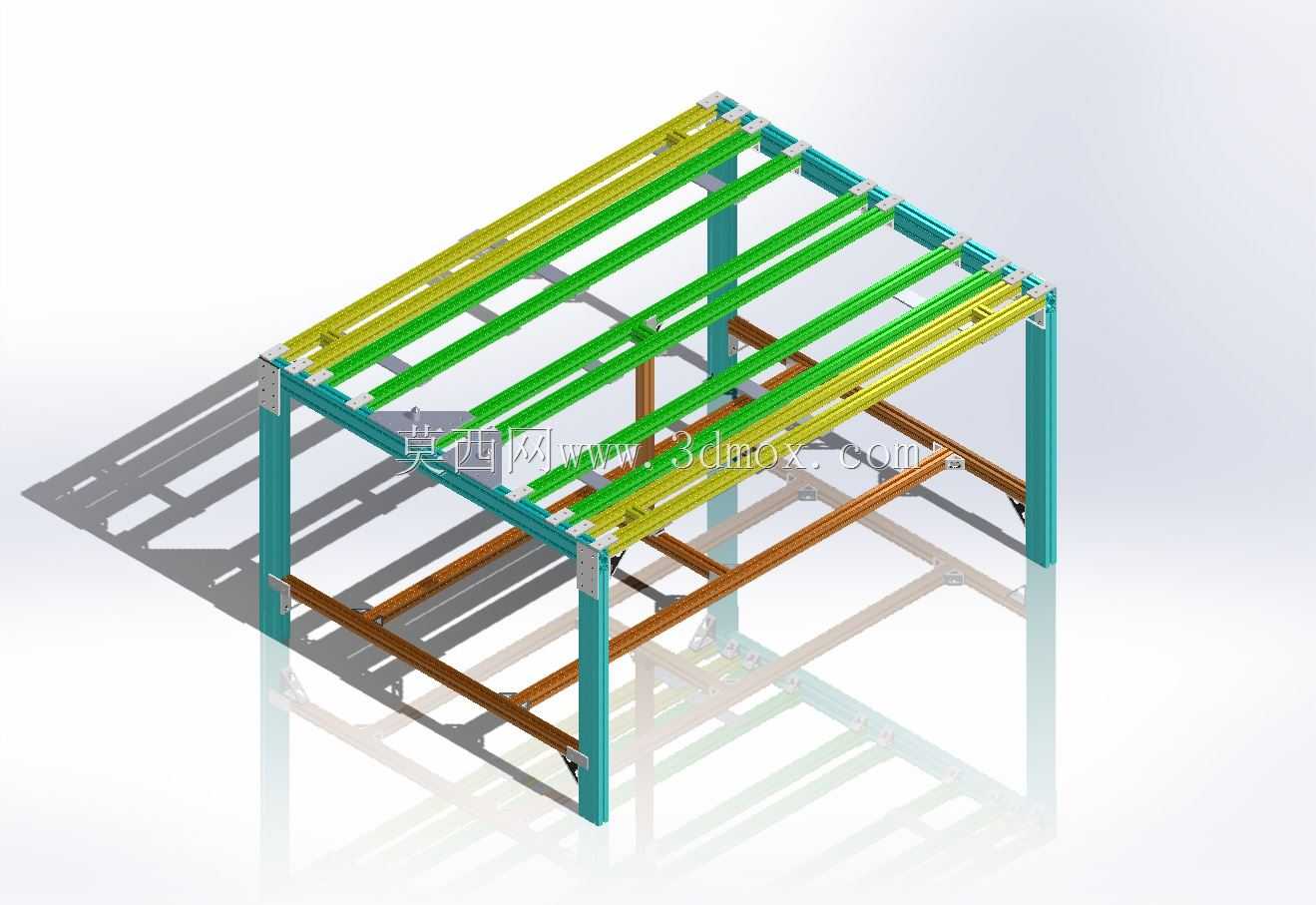

　　这套固定装置是针对钣金件装配工序开发的专用工装，核心解决钣金件在拼接、锁付、预装过程中易移位、形位公差难保证的问题，在中小批量多品种的钣金装配车间、自动化集成商的预装工位都有很高的适配性。从结构组成来看，整体采用模块化铝型材搭建主体框架，不同颜色的型材分别对应不同的功能分区：青蓝色型材作为主支撑立柱，承担整个工装的竖向载荷与安装基准，底部通过脚杯与地面接触，可实现±15mm的高度调节，适配不同地面平整度的工位安装需求，单根立柱的截面选型经过载荷校核，即使放置150kg以内的钣金组件也不会出现挠度变形；黄色型材为横向主承载梁，沿框架长度方向布置，梁上预留T型槽，可根据待装配钣金件的外形尺寸快速调整定位块的安装位置，无需在型材上额外钻孔攻丝，调整单组定位的时间不超过5分钟；绿色型材为侧向定位梁，沿框架宽度方向布置，主要承担钣金件的侧向抵紧与基准定位，梁上配套的快速夹钳可实现单手操作，夹钳的压头采用聚氨酯包胶材质，避免压紧过程中在钣金件表面留下压痕，影响工件外观质量；棕色型材为底部辅助支撑梁，针对大尺寸钣金件中部易下塌的问题，提供多点位的浮动支撑，支撑头的高度可通过螺纹调节，适配不同弧度、不同折弯高度的钣金件支撑需求。

　　设计过程中首先梳理了钣金装配工位的常见痛点：传统装配采用人工手扶对齐、卷尺测量定位的方式，单件装配的辅助时间占比超过40%，且不同操作人员的装配一致性差，后续返工率高；部分专用焊接工装采用钢板焊接框架，虽然刚性足够，但无法适配不同尺寸的钣金件，换型成本高，且整体重量大，工位调整时需要叉车配合，灵活性不足。基于这些痛点，设计时优先选用工业铝型材作为主体材料，利用铝型材的模块化特性实现快速换型，所有连接部位均采用标准T型螺栓与法兰螺母锁紧，连接强度满足装配过程中的敲击、压装等操作的载荷要求，不会出现连接松动的问题。

　　从安装边界来看，这套装置的整体占地尺寸可根据需求灵活调整，常规适配1.2m-2.4m长度、0.8m-1.6m宽度范围内的钣金组件，框架整体高度控制在1.8m以内，符合人工站立操作的人机工程学要求，操作人员无需弯腰或踮脚即可完成所有装配操作；框架的四个角部均设计有吊装孔，方便整体吊装转运，也可在底部安装脚轮实现工位间的快速推移，适配柔性化生产的产线布局需求。功能层面，这套装置不仅可以完成钣金件的定位固定，还可集成气动夹紧元件、检测传感器，升级为半自动装配工位，比如在定位点位安装到位传感器，当钣金件放置到位后自动触发夹紧动作，进一步降低操作人员的劳动强度；也可在框架上预留工具挂板、零件物料盒的安装位置，将装配所需的螺丝、工具、辅料就近放置，减少操作人员的取料走动距离，提升整体装配效率。

　　实际使用过程中，待装配的钣金件通过侧边定位梁实现X、Y方向的基准定位，底部支撑梁调整到对应高度后承托工件，再通过横向梁上的快速夹钳完成Z方向的压紧，整个装夹过程无需额外测量，依靠工装的定位基准即可保证钣金件之间的拼接缝隙、平行度、垂直度等形位公差满足图纸要求，相比传统装配方式，装配效率可提升60%以上，装配不良率可降低至1%以内。针对不同规格的钣金件换型时，仅需调整定位块、夹钳、支撑头的位置即可，无需重新制作工装，大幅降低了多品种生产的工装投入成本，对于经常承接非标准钣金设备、自动化机架项目的生产单位来说，这类模块化固定工装的投入产出比远高于传统专用焊接工装。
