发那科机器人倒置框架锁附工作站

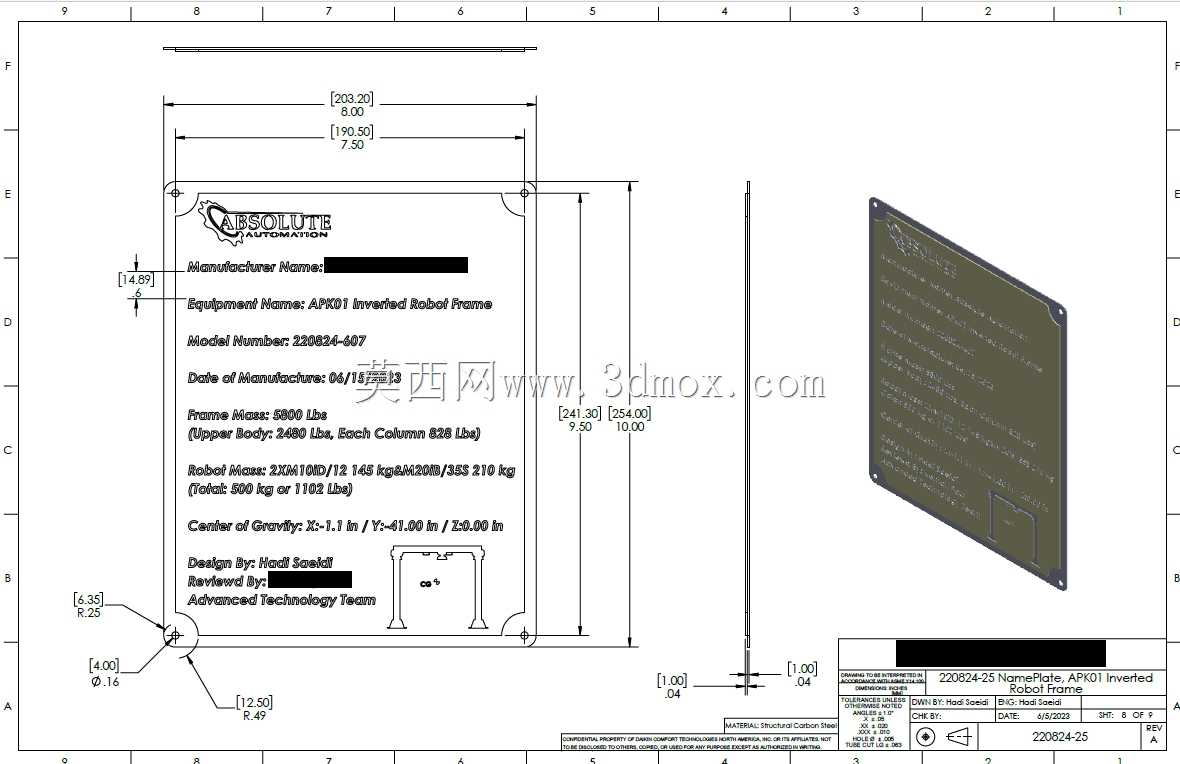

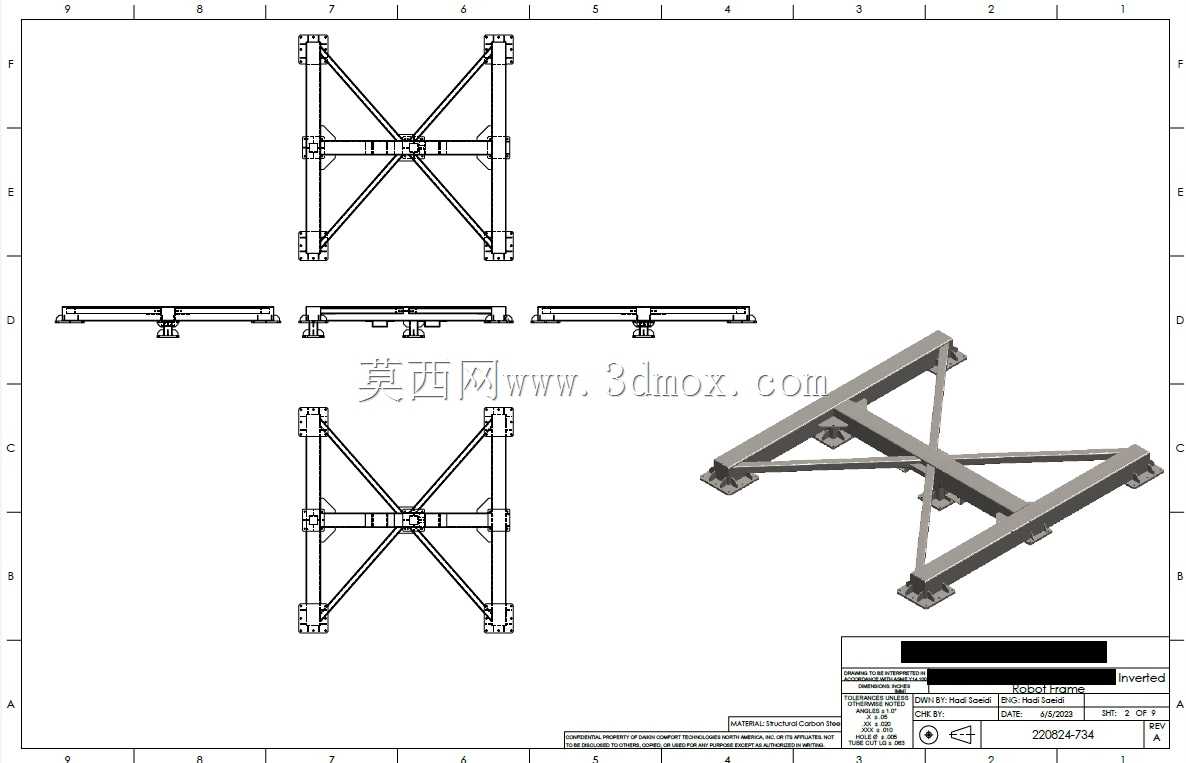

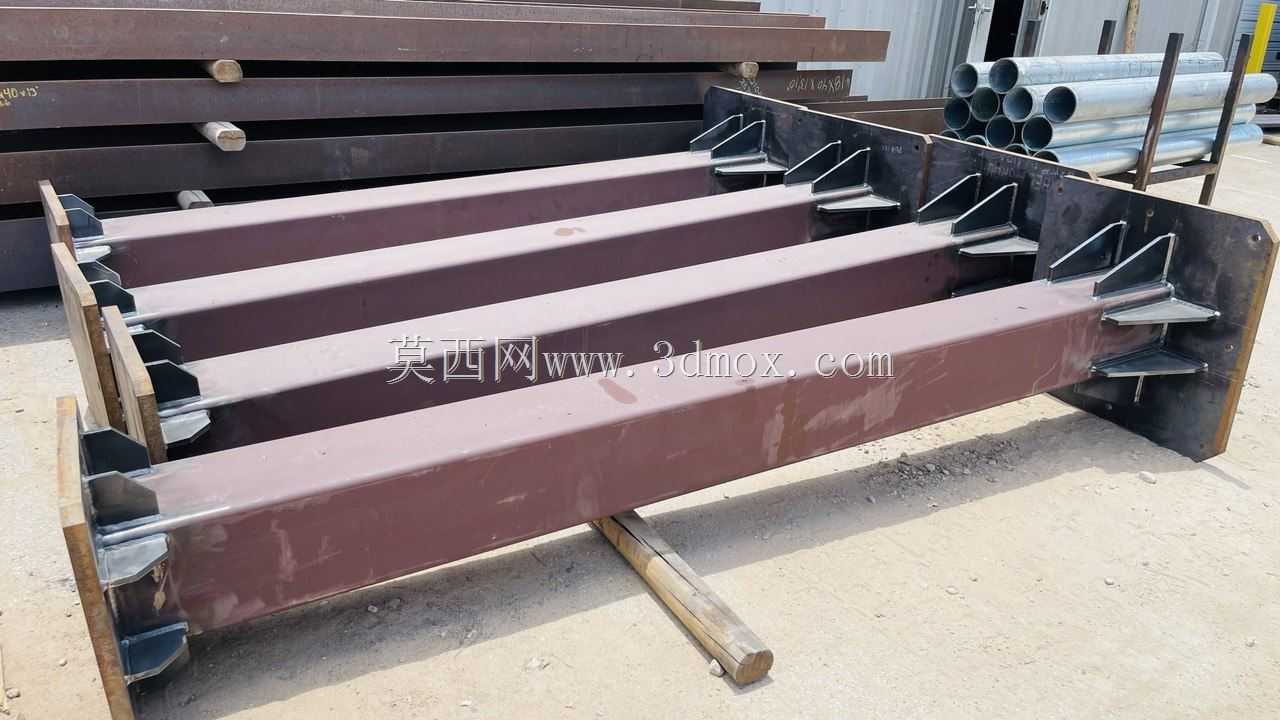

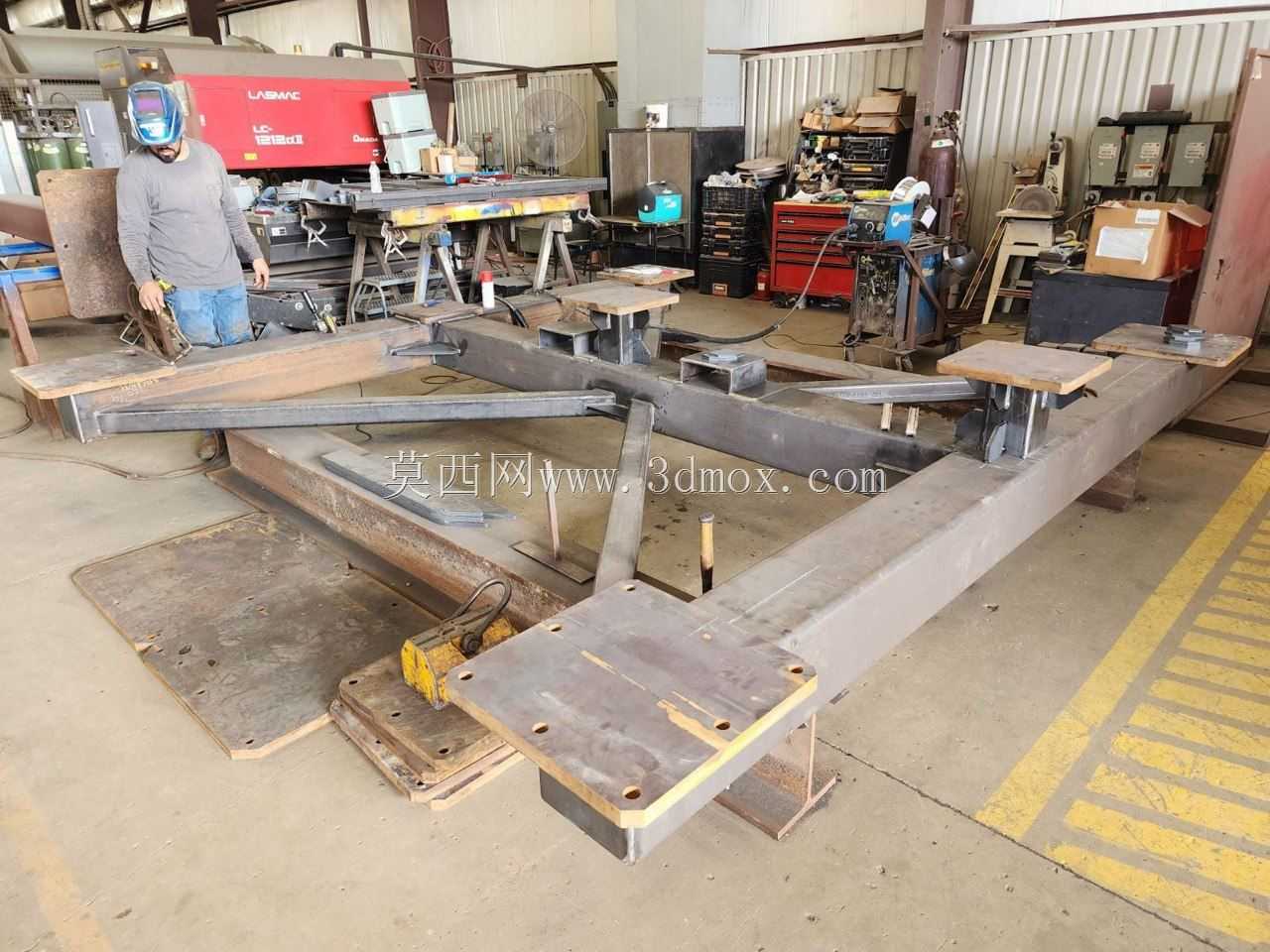

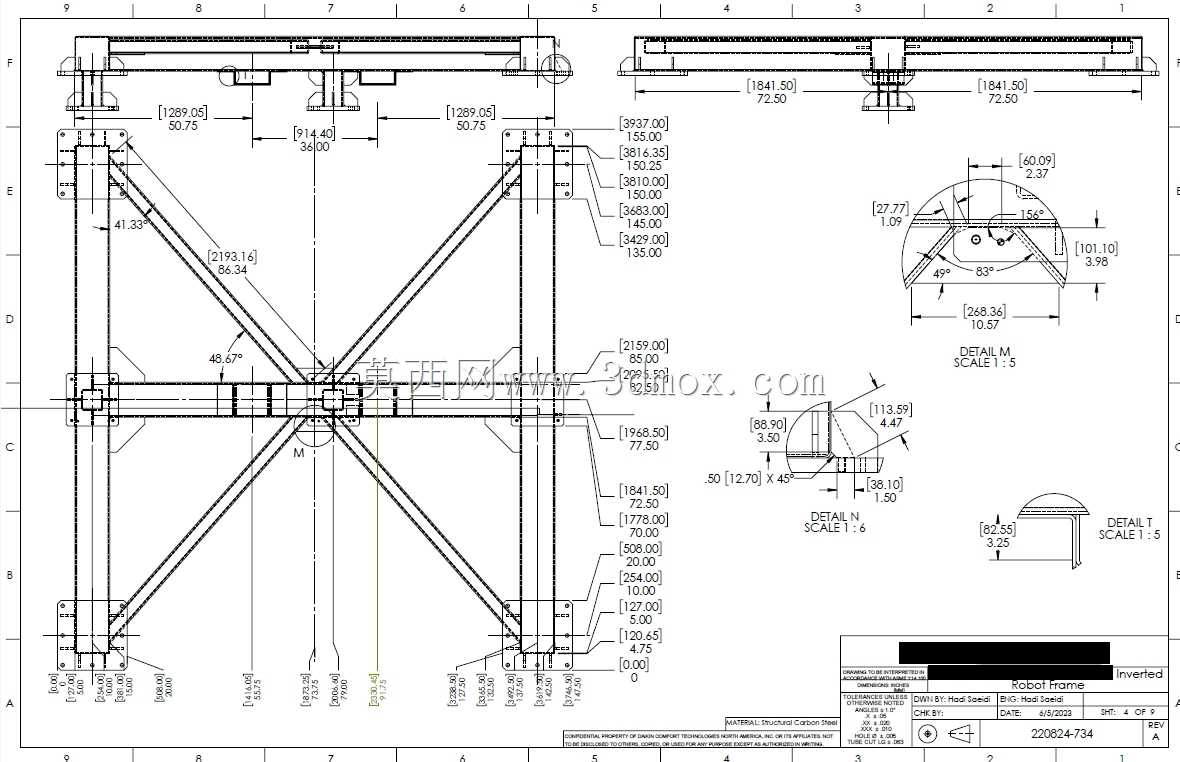

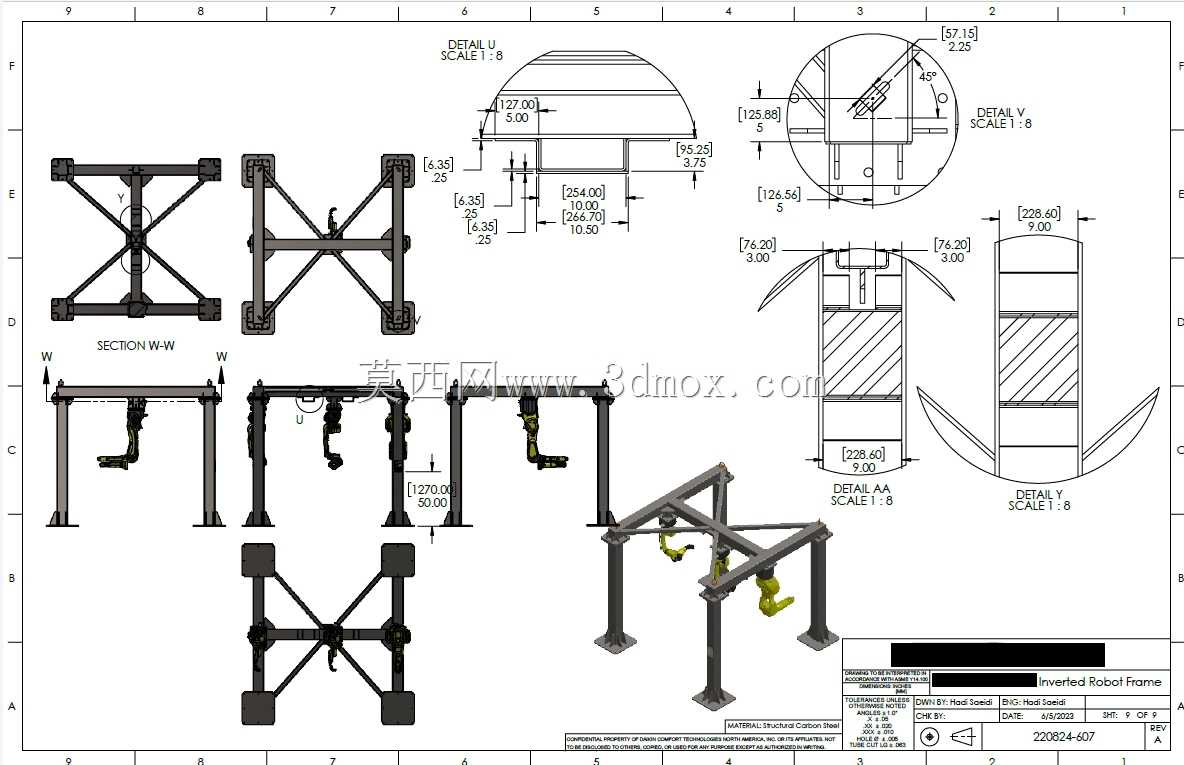

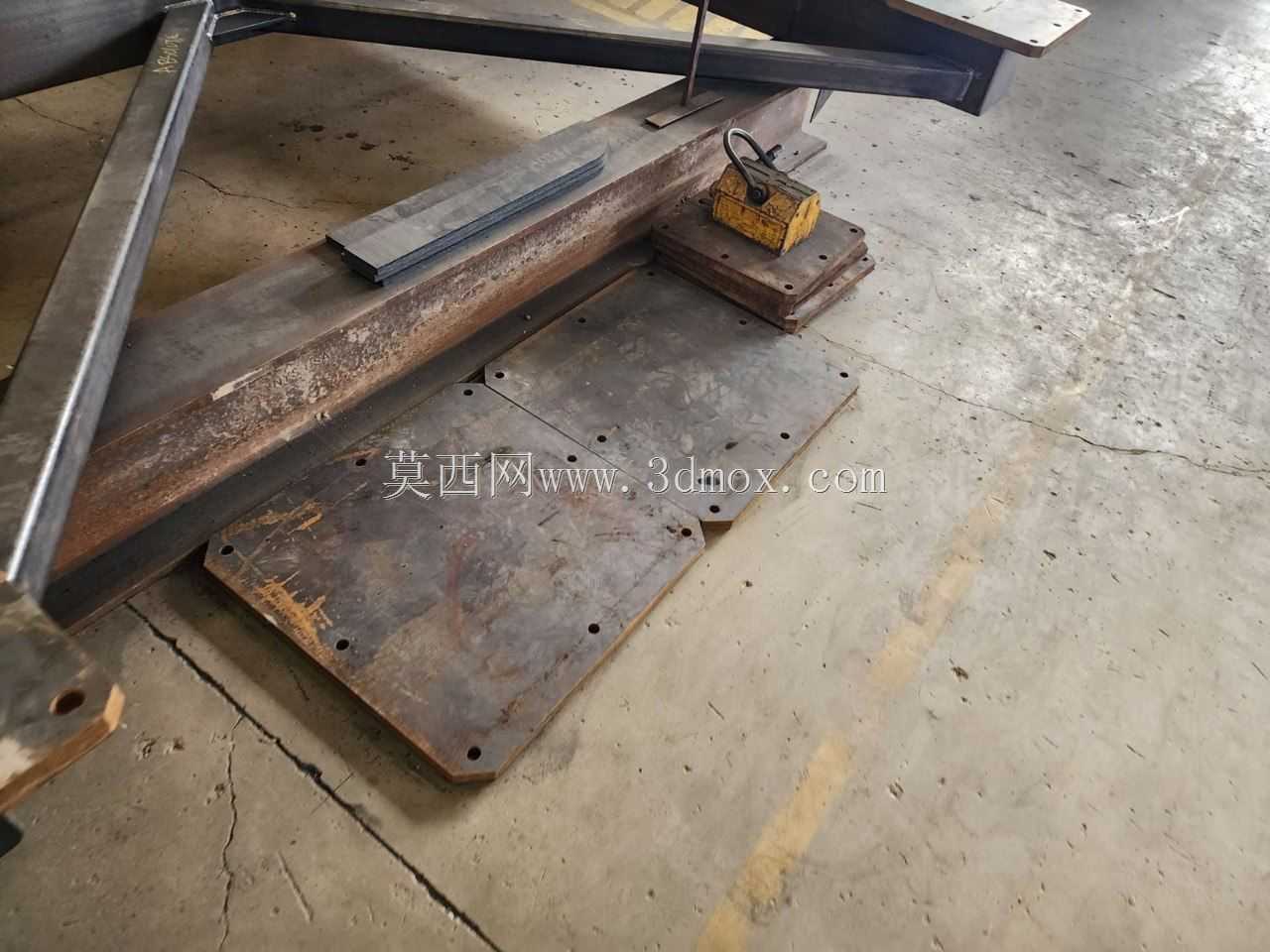

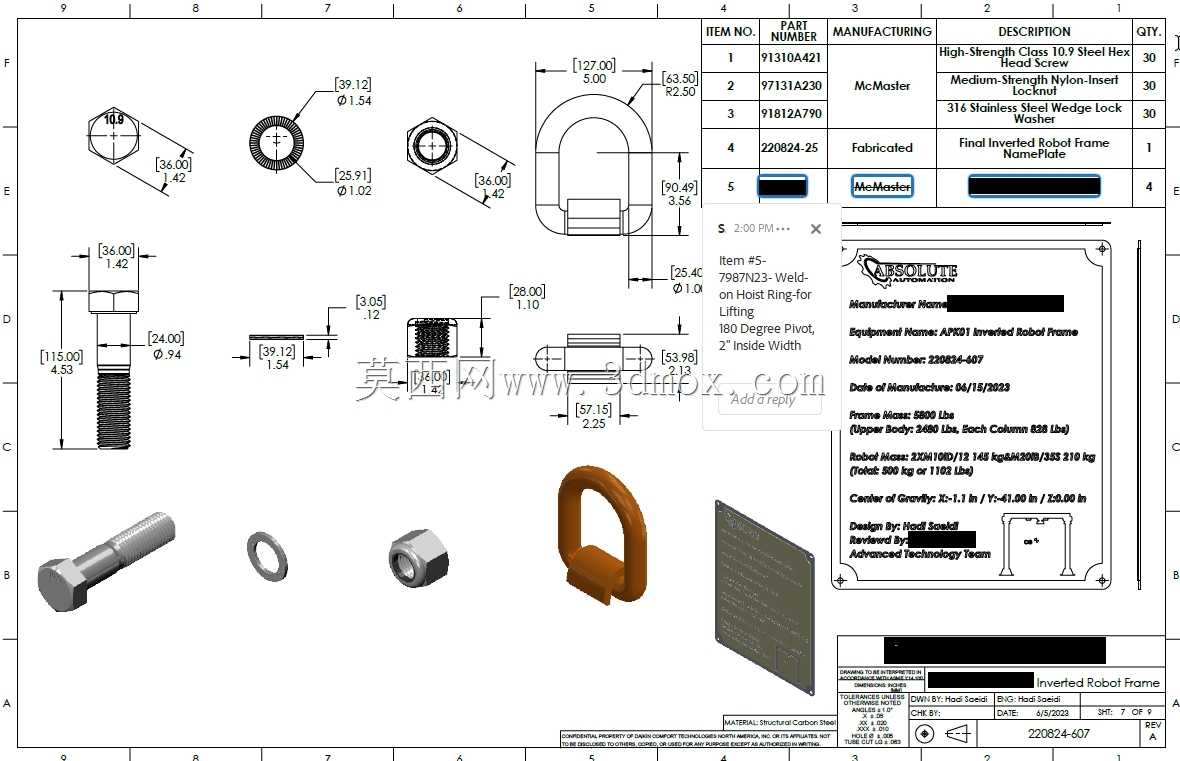

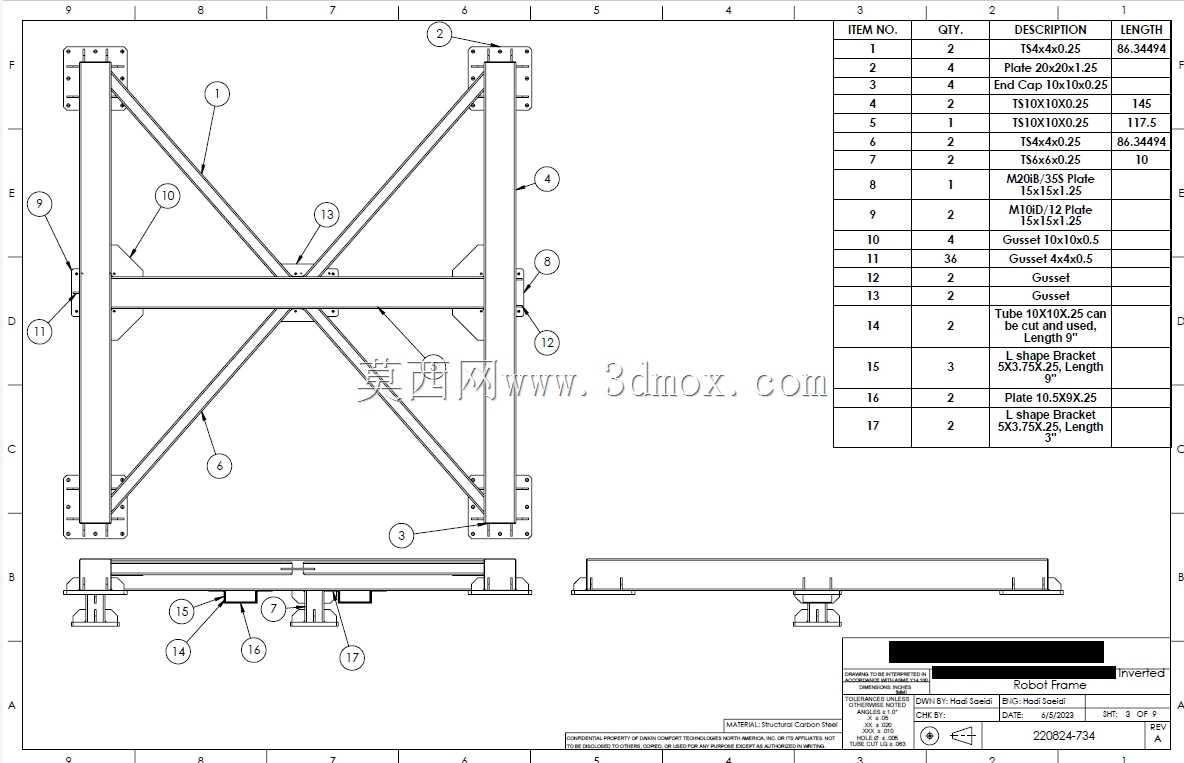

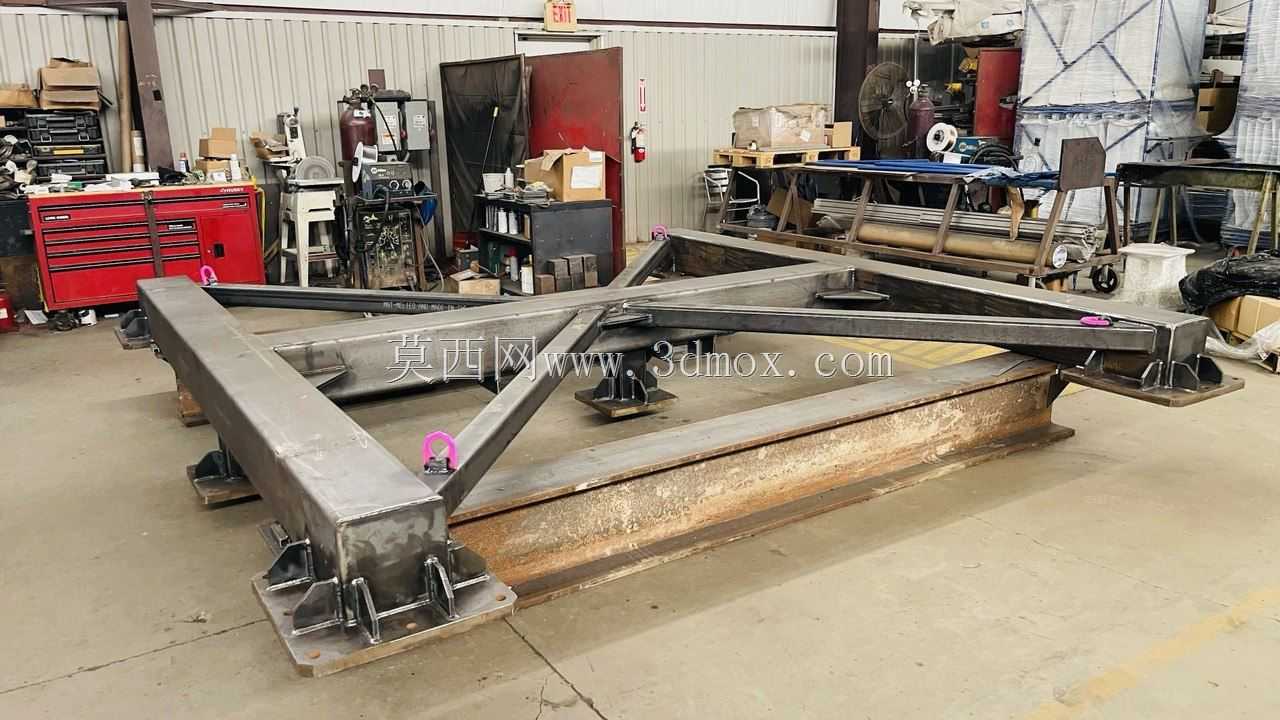

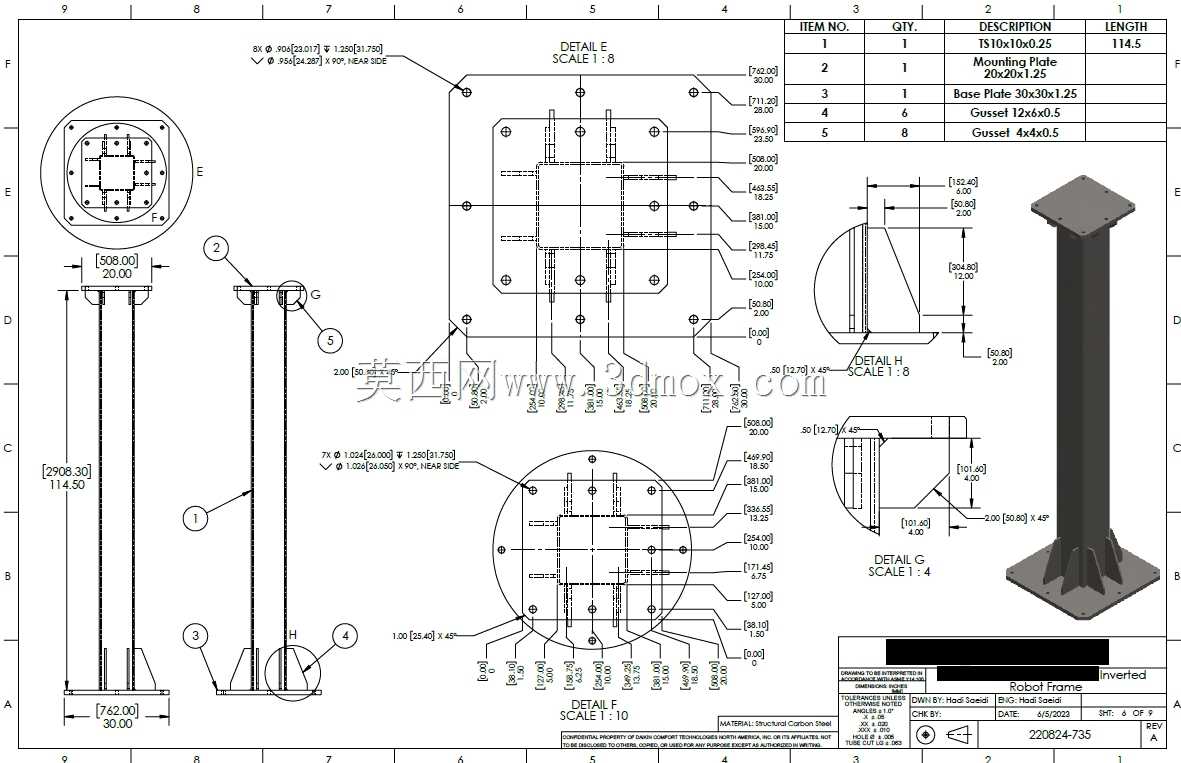

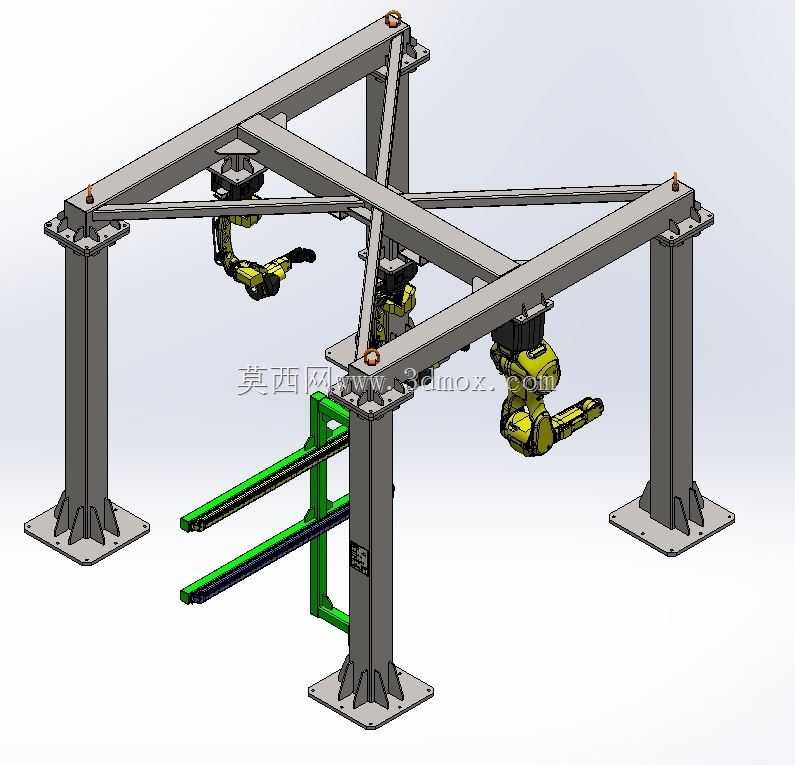

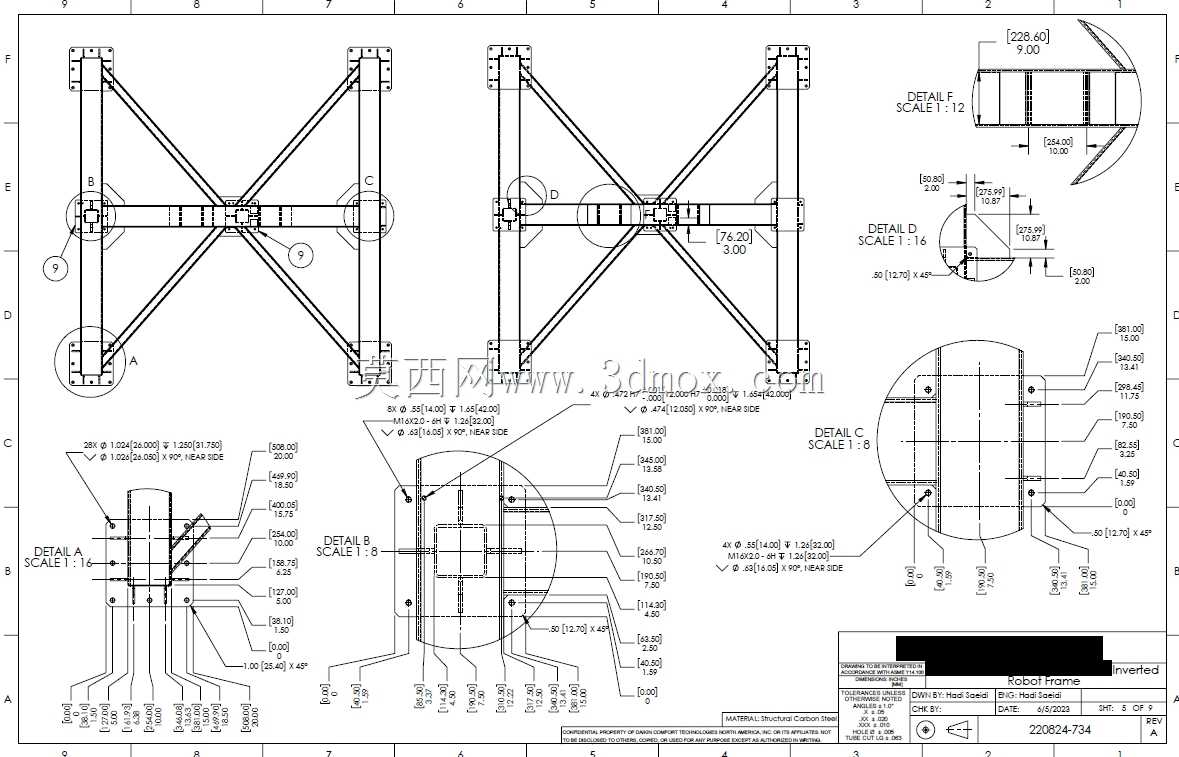

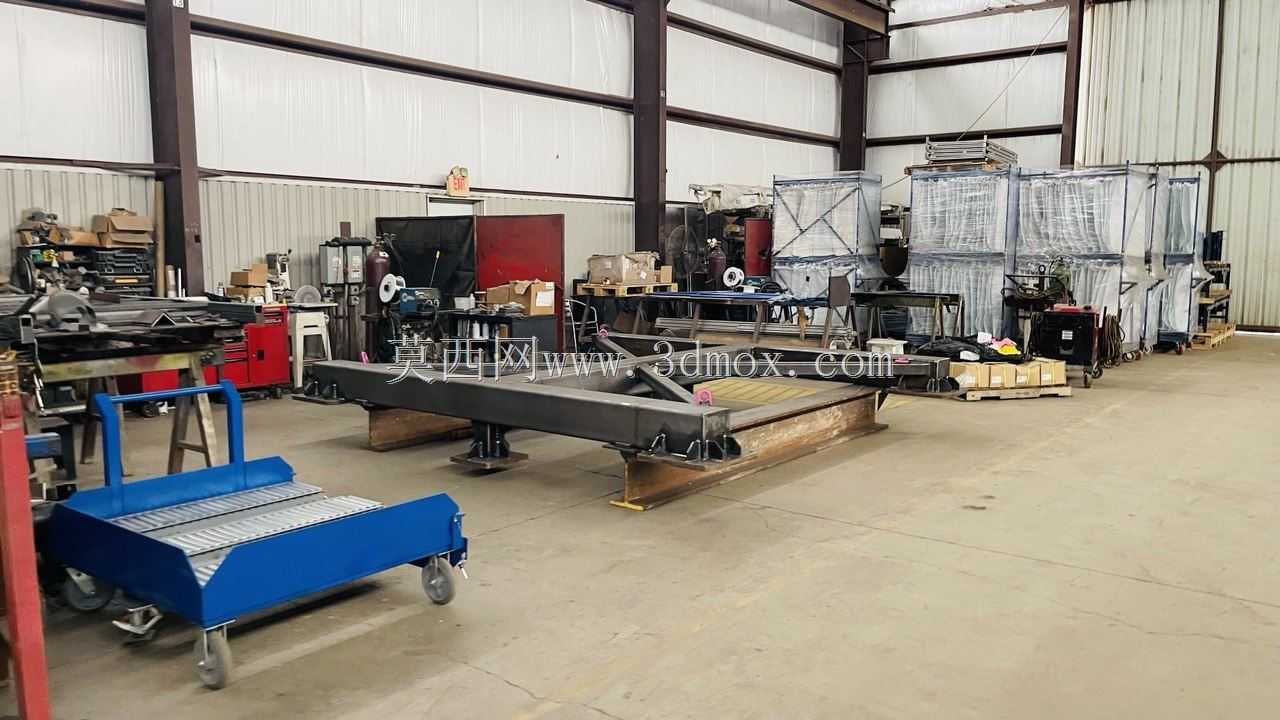

　　这套倒置安装的机器人作业框架，核心是解决钣金类零部件装配环节中，传统正装机器人作业覆盖范围不足、工位占地冗余、多工位切换节拍慢的痛点，在3C电子钣金组装、小型家电壳体锁付、汽车冲压小件捆扎这类需要大跨度重复作业的场景里，能大幅压缩单工位的设备投入成本。框架主体采用方管型材焊接后整体去应力加工，四根立式支撑柱通过地脚膨胀螺栓与车间混凝土地面固定，单根立柱底部的法兰安装板预留了长圆形调节孔，允许安装时存在±5mm的地面预埋偏差，不需要二次返工处理基础。顶部的十字交叉横梁采用分段拼接结构，每段横梁的连接端面都做了铣平定位处理，现场安装时不需要额外做配焊调整，只需要通过高强度螺栓锁紧就能保证整体框架的形位公差，横梁上加工的通长T型槽用来固定机器人的滑移底座，两个机器人安装位可以根据实际工位的布局需求，沿着横梁方向调整固定位置，调整范围覆盖整个横梁的有效行程，不需要重新加工安装孔位。

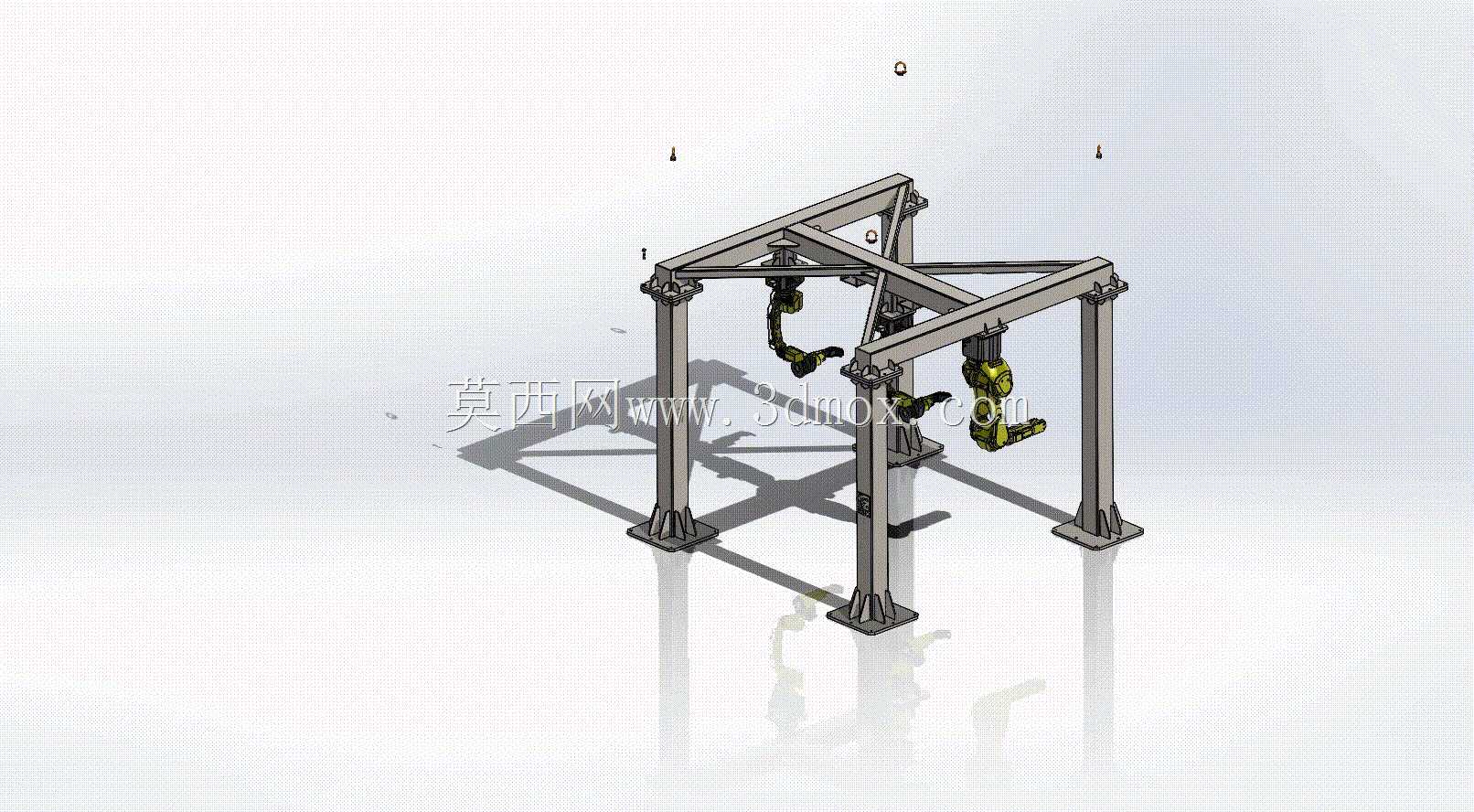

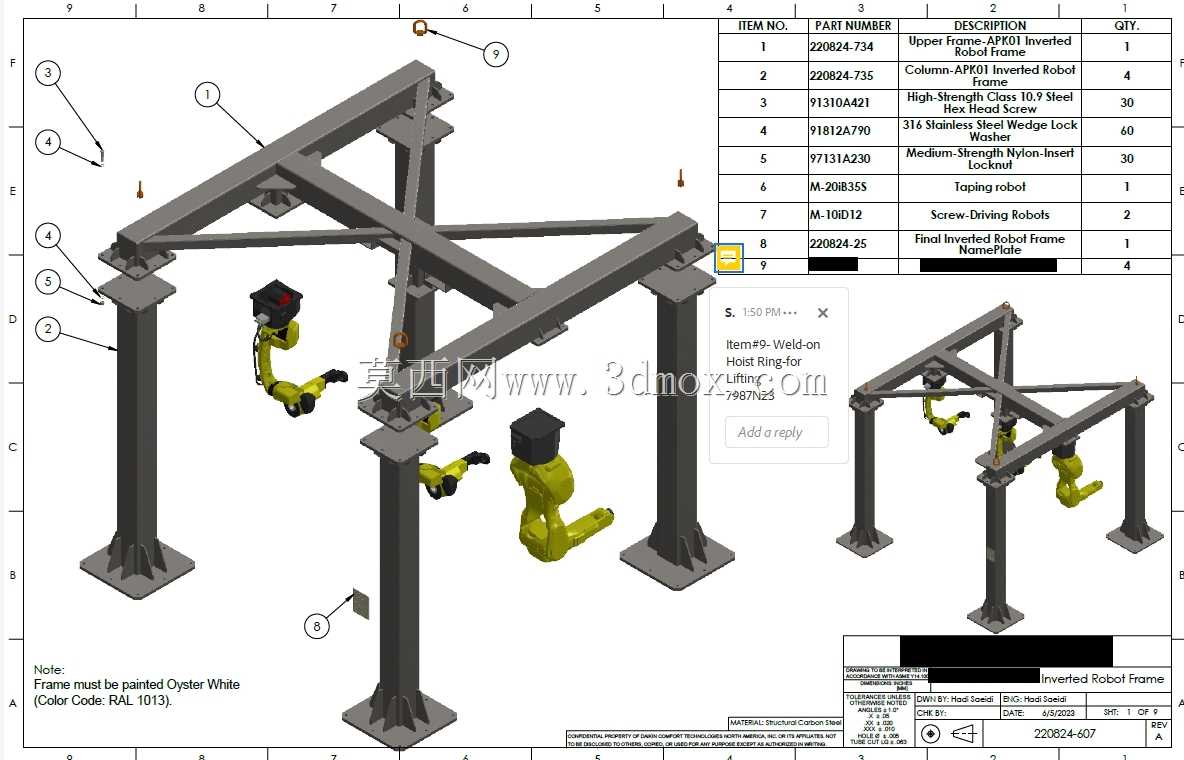

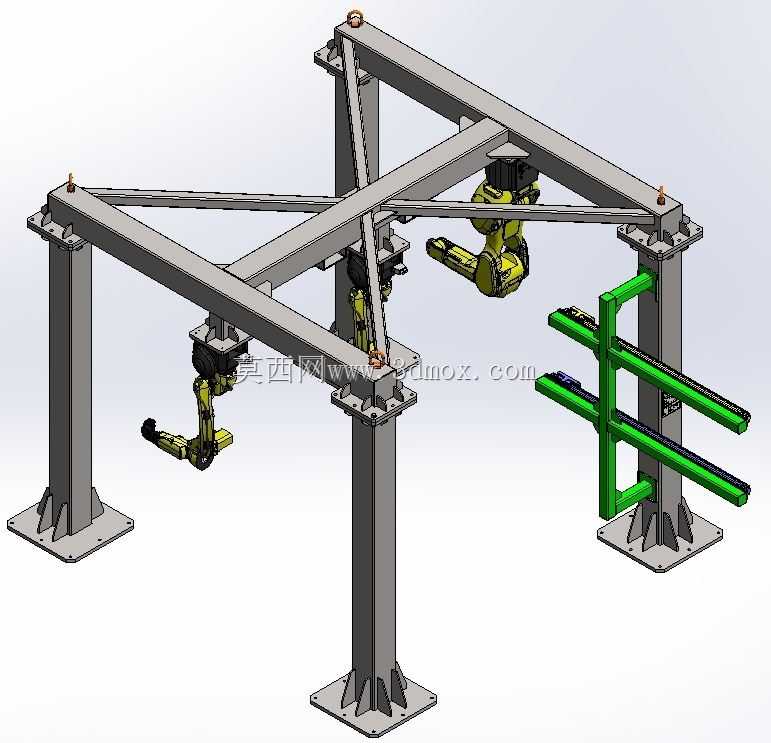

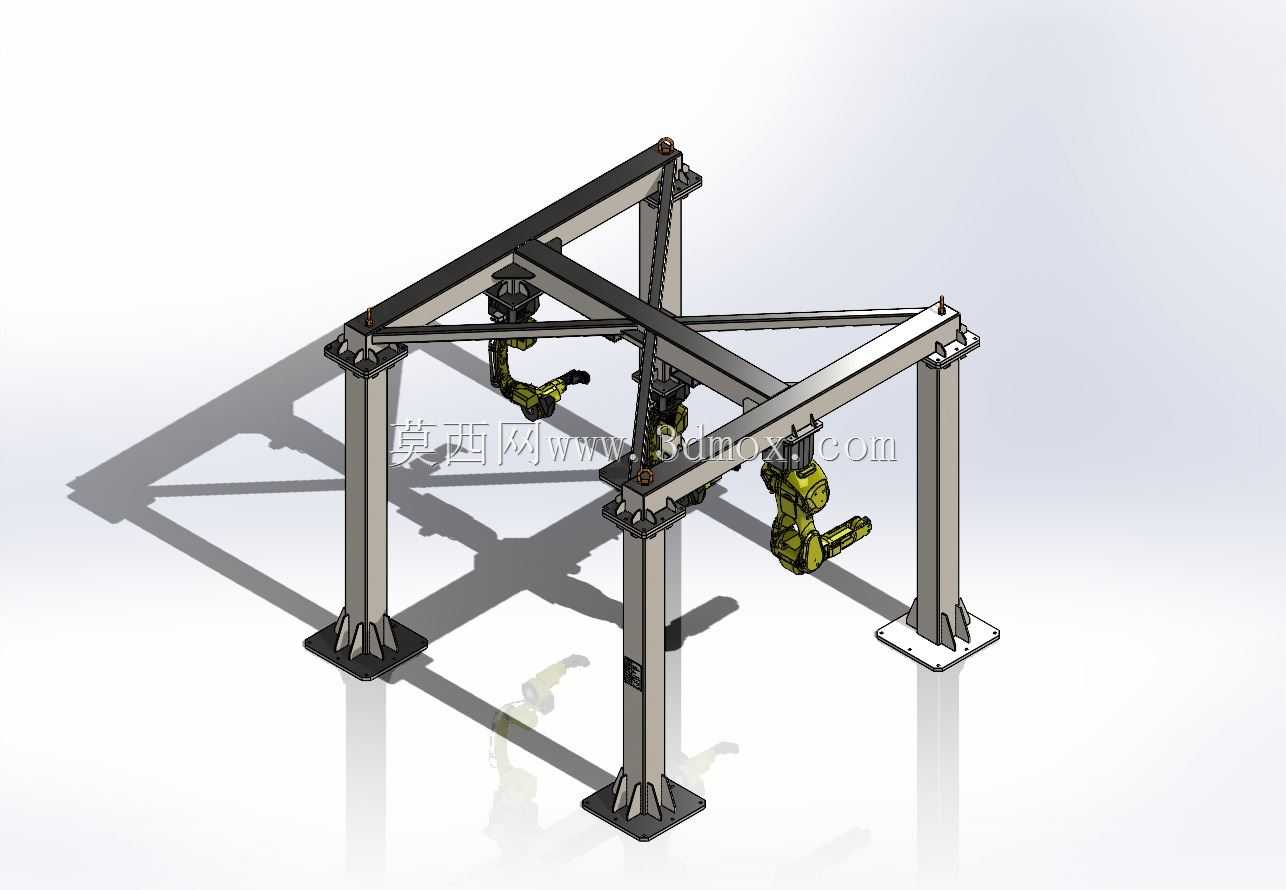

　　配置的两台发那科M10/12机器人采用倒挂式安装在横梁滑移座上，相比地面正装的同负载机器人，倒挂安装的方式能让机器人的J1轴回转范围完全覆盖框架下方的作业区域，不会因为底座自身的遮挡形成作业死区，单台机器人的有效作业半径能完全覆盖下方3米宽、6米长的作业区间，两台机器人的作业范围存在1.2米的重叠区域，既可以分工位完成各自的锁附、捆扎作业，也可以在重叠区域协同完成大尺寸钣金件的对位辅助作业。框架侧方额外设置的绿色型材支架，是专门为快换胶带工具设计的挂载位，支架上预留了标准的工具快换盘安装接口，还有工具信号线缆、气路的走线槽，机器人需要完成工件捆扎作业时，能自动移动到支架位置完成锁附螺丝刀和胶带缠绕工具的自动切换，不需要人工介入更换末端执行器。

　　设计这套框架的时候，特意做了整体的刚性校核，在机器人以最快速度做全行程往复运动时，横梁末端的最大形变量控制在0.2mm以内，完全能满足M2-M3.5规格螺丝锁附时的位置精度要求，不会因为框架震颤导致螺丝滑牙、锁付位置偏移的问题。框架的所有走线都采用内置拖链布置，机器人的动力线缆、信号线缆、末端工具的气路和信号线路全部收纳在横梁内侧的拖链槽内，不会外露在作业区域，既避免了作业过程中工件剐蹭线缆造成的设备故障，也让整个工作站的外观更整洁，日常维护时只需要打开拖链槽的盖板就能完成线路检查。安装边界上，这套框架整体占地尺寸为7米长、4米宽，支撑柱的高度为3.2米，顶部横梁的上沿距离地面高度为3.5米，常规层高4米以上的标准工业厂房都可以直接安装，不需要额外做厂房改造，框架下方的作业区域可以根据生产需求布置皮带输送线、旋转工装台或者人工上料位，不需要额外调整框架的主体结构。

　　在实际应用中，这套框架搭配螺丝锁附末端时，可以完成钣金壳体上所有外露螺丝的自动锁付作业，锁付扭矩可以通过末端电批实时反馈，出现滑牙、浮锁的情况时机器人会自动标记异常位置，方便后续人工复检；搭配胶带缠绕末端时，可以完成堆叠钣金件的自动捆扎固定，方便后续工序的转序搬运。相比传统的单机器人单工位布局，这套双机倒挂的框架结构能减少40%左右的工位占地，同时省去了两套机器人的独立底座成本，双机协同作业的模式能让单条装配线的产出效率提升60%以上，尤其适合多品种小批量的钣金装配场景，只需要更换对应的末端工具和调用对应的机器人作业程序，就能快速切换生产品种，不需要对框架主体做任何改动。
