车辆底盘缓冲减振悬架结构设计

项目分类:汽车类 发布时间:2023-07-31 ID:703496
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计
  • 车辆底盘缓冲减振悬架结构设计

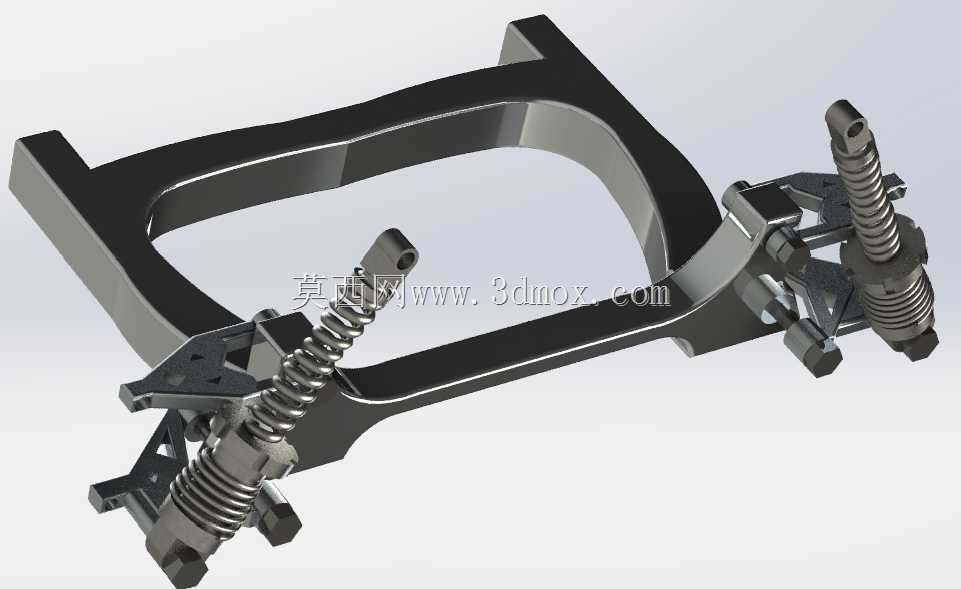

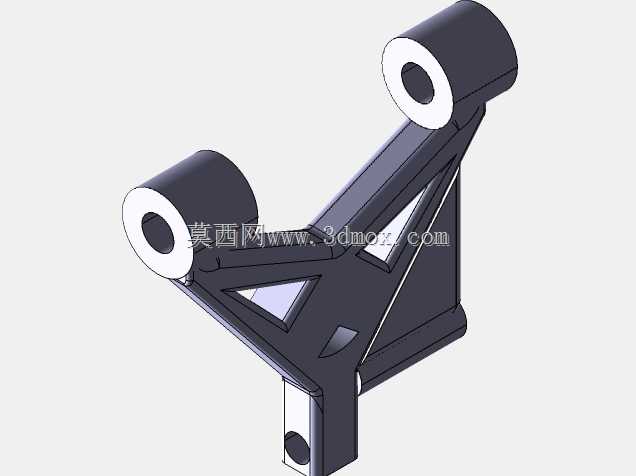

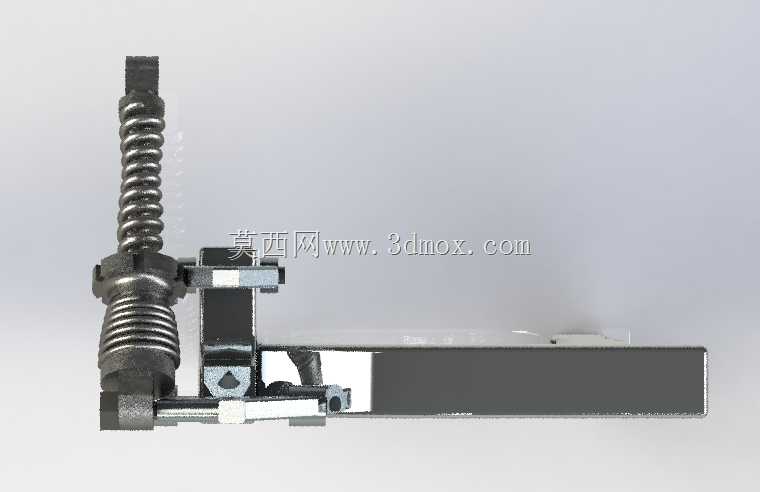

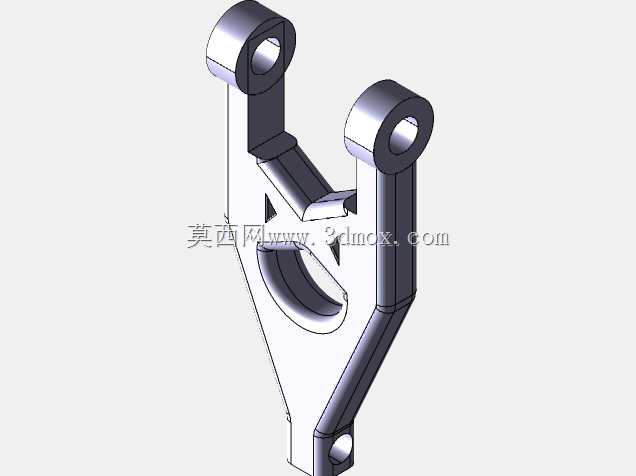

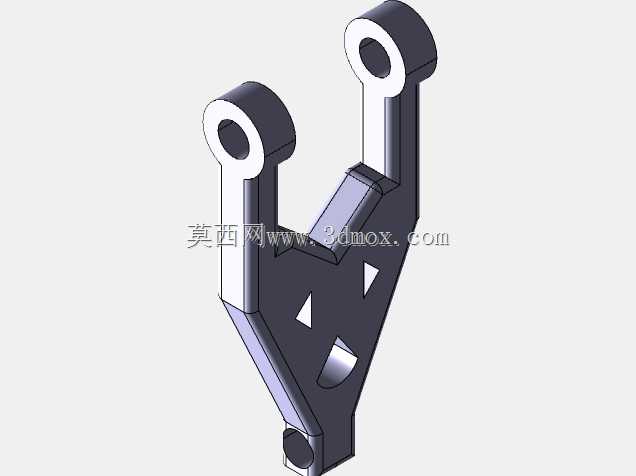

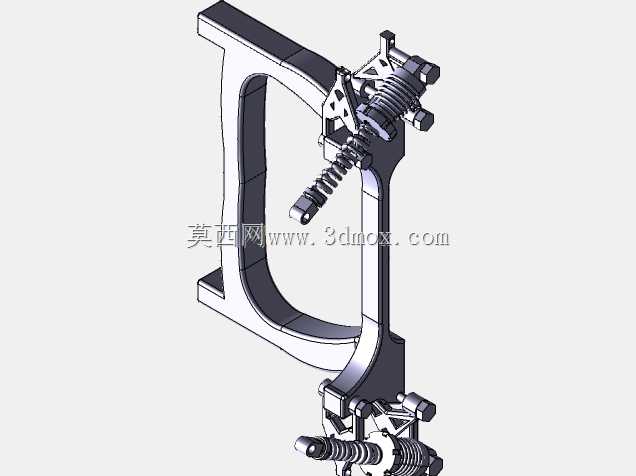

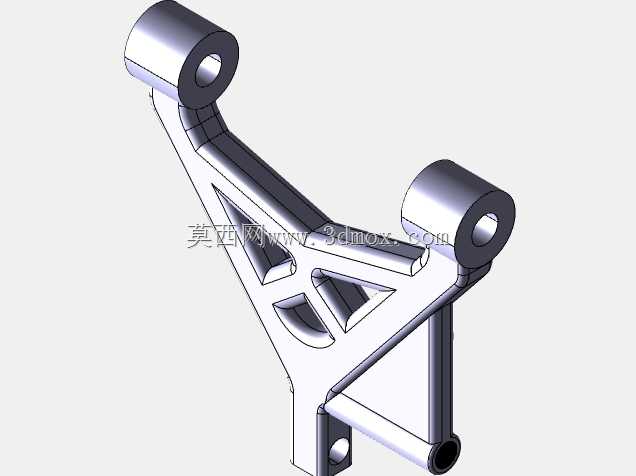

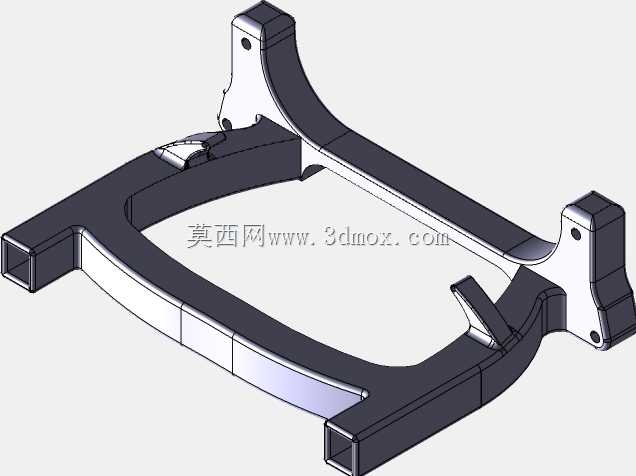

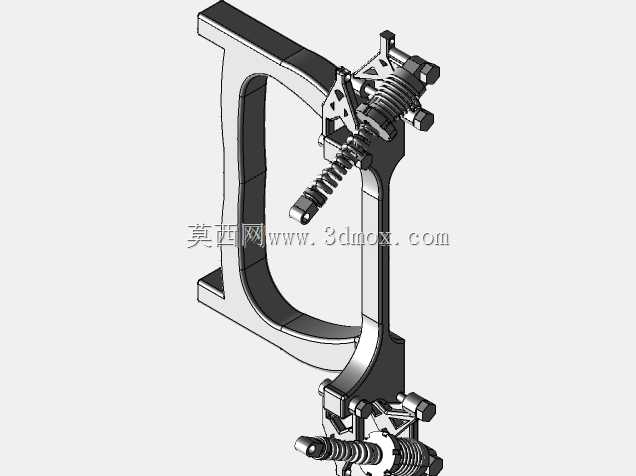

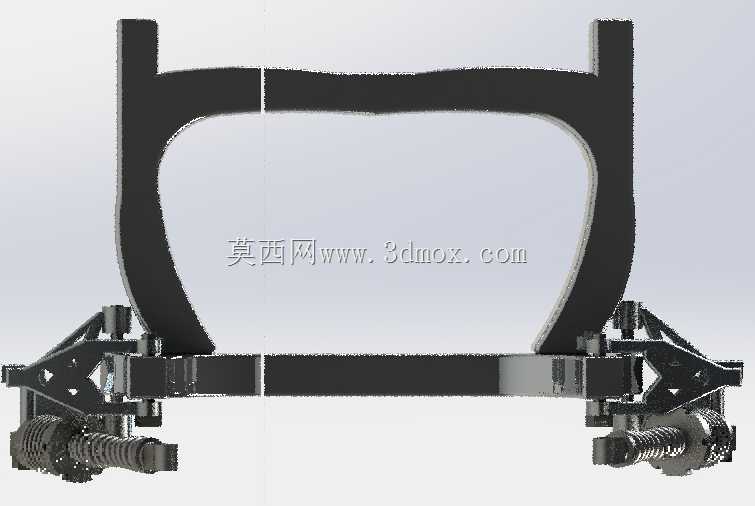

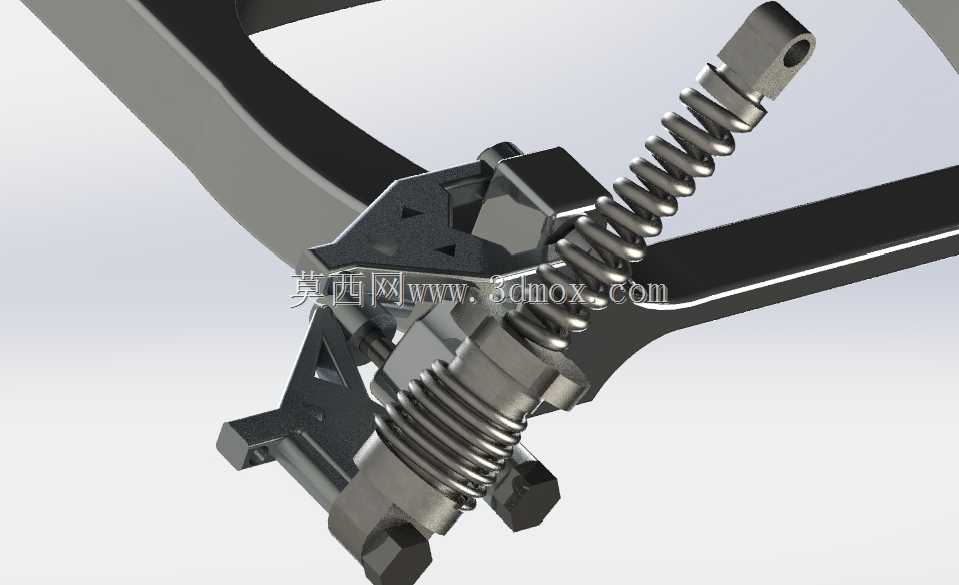

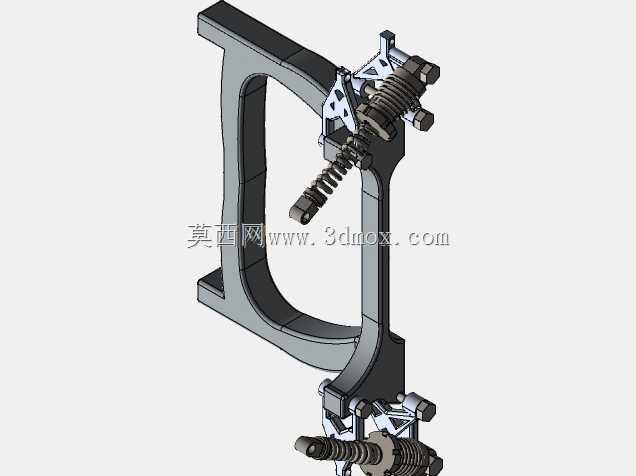

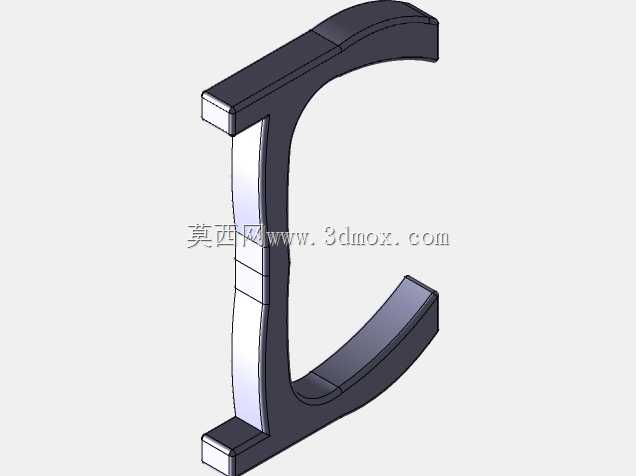

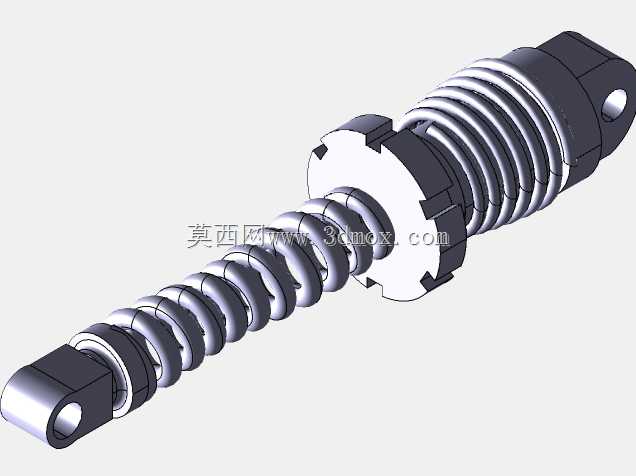

  这套悬架结构主要适配小型非道路行走载具与轻型特种作业车辆的底盘承载需求,在厂区短途转运小车、景区低速观光载具、小型无人巡检底盘的行走系统中都能适配使用,核心作用是承接车架与行走轮组之间的载荷传递,同时过滤行驶过程中路面传递的颠簸冲击,避免刚性连接导致的车架焊缝疲劳开裂、车载精密元器件受振损坏等问题。从结构布局来看,整体采用对称式双弹簧减振布局,两侧的螺旋压缩弹簧作为核心弹性元件,匹配导向连接臂的运动轨迹约束,能够在车轮受路面凸起抬升或凹坑下沉时,保证弹簧始终沿设定的轴向做压缩回弹动作,避免弹簧受侧向力出现偏磨、弯折失效的情况。连接臂采用框型一体式铸钢结构,主体框架的截面做了变厚度优化,在与车架铰接的安装座位置、

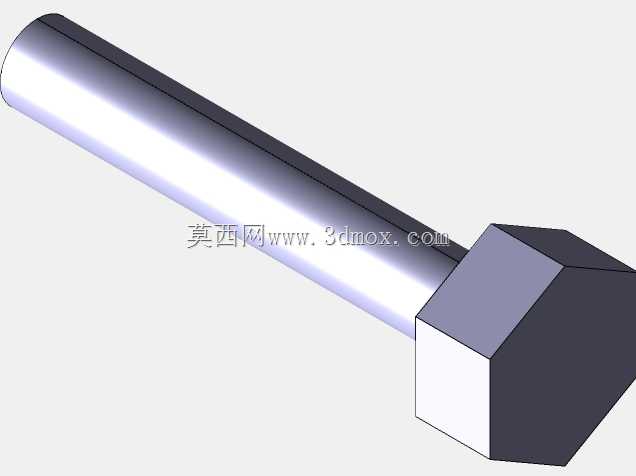

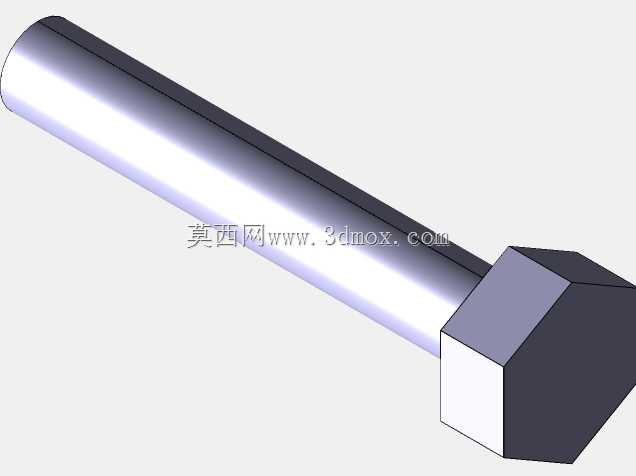

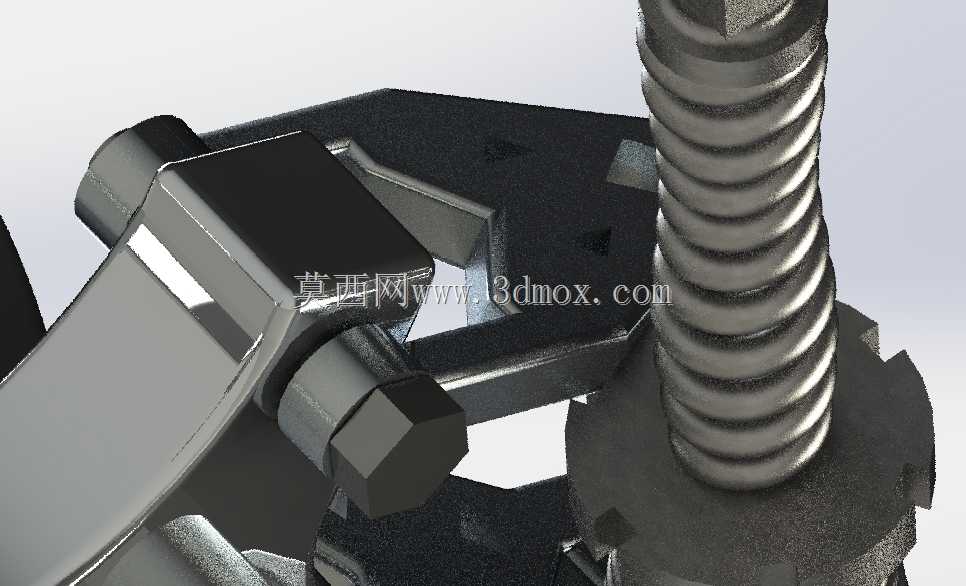

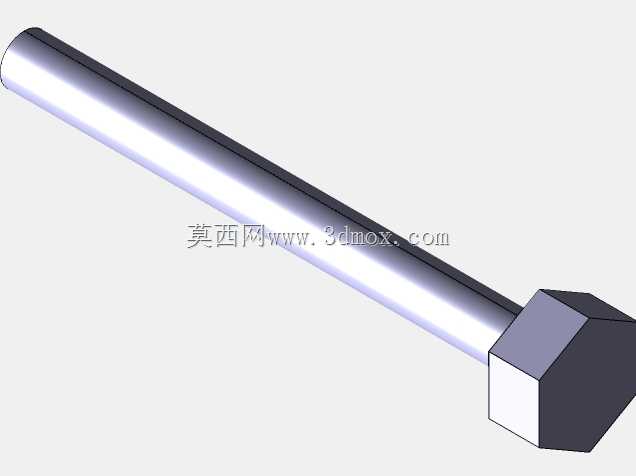

  与轮组连接的支耳位置都做了局部加厚处理,非承载区域则通过掏空减重的方式控制整体重量,在保证结构刚性满足满载冲击载荷要求的前提下,尽可能降低簧下质量,提升减振响应的灵敏度。安装边界方面,整体结构的横向安装宽度适配轮距在800-1200mm区间的小型底盘,与车架连接的铰接点采用同轴通孔设计,可通过直径20mm的铰接销轴与车架底部的安装支座配合,安装时需要保证两侧铰接点的同轴度误差控制在0.2mm以内,避免行驶过程中连接臂出现卡滞、偏磨的情况;与轮组连接的下端支耳预留了标准螺栓安装孔位,可直接适配常见的小径行走轮转向节连接结构,不需要额外做转接件加工。设计过程中重点考虑了不同载荷工况下的形变控制,空载状态下弹簧预压缩量设置为15mm,

  能够过滤路面细碎的颠簸振动,满载额定载荷时弹簧压缩量为45mm,预留了20mm的极限冲击压缩行程,当车辆经过高度差50mm以内的凸起障碍时,弹簧不会出现并圈压实的情况,避免刚性冲击直接传递到车架。导向连接臂的运动轨迹经过多轮迭代校核,在悬架全行程跳动过程中,轮组的定位参数变化量控制在工程允许范围内,不会出现轮胎异常偏磨、转向卡滞的问题。弹簧的刚度匹配经过反复验算,针对载具常用的行驶速度区间,弹簧固有频率设置在1.2-1.8Hz区间,和人体敏感的振动频率区间错开,能够大幅提升载人行驶时的乘坐舒适度,对于搭载检测仪器的无人底盘来说,也能将振动加速度控制在元器件允许的阈值范围内。结构上的铰接位置都预留了润滑脂加注通道,

  日常维护时可以直接通过注油嘴向铰接衬套位置加注润滑脂,降低铰接副的磨损速度,延长整体结构的使用寿命。所有外露的金属结构件都做了喷塑防锈处理,能够适应户外多雨、多扬尘的使用场景,弹簧表面做了电泳处理,避免长期使用出现锈蚀导致刚度衰减。在实际装配过程中,需要注意两侧弹簧的预紧力调整一致,避免出现两侧悬架高度差过大导致的车身倾斜、行驶跑偏问题,铰接销轴的锁紧螺母需要按照规定扭矩拧紧,同时穿好开口销做防松处理,避免长期振动下紧固件松脱。这套结构没有采用复杂的多连杆设计,整体零件数量少,加工难度低,大部分构件都可以通过常规的铸造、机加工工艺完成生产,制造成本可控,同时维护保养的难度低,不需要专业的维修设备就可以完成易损件的更换,非常适合小规模量产的小型载具底盘配套使用。在实际路试的验证场景中,搭载这套悬架的小型载具以15km/h的速度通过碎石路面、减速带等复杂路况时,车架位置的振动加速度相比刚性连接结构降低了60%以上,车载设备的运行稳定性得到明显提升,连续行驶300小时后,铰接位置的磨损量小于0.1mm,弹簧没有出现永久形变,结构可靠性满足长期使用的要求。
