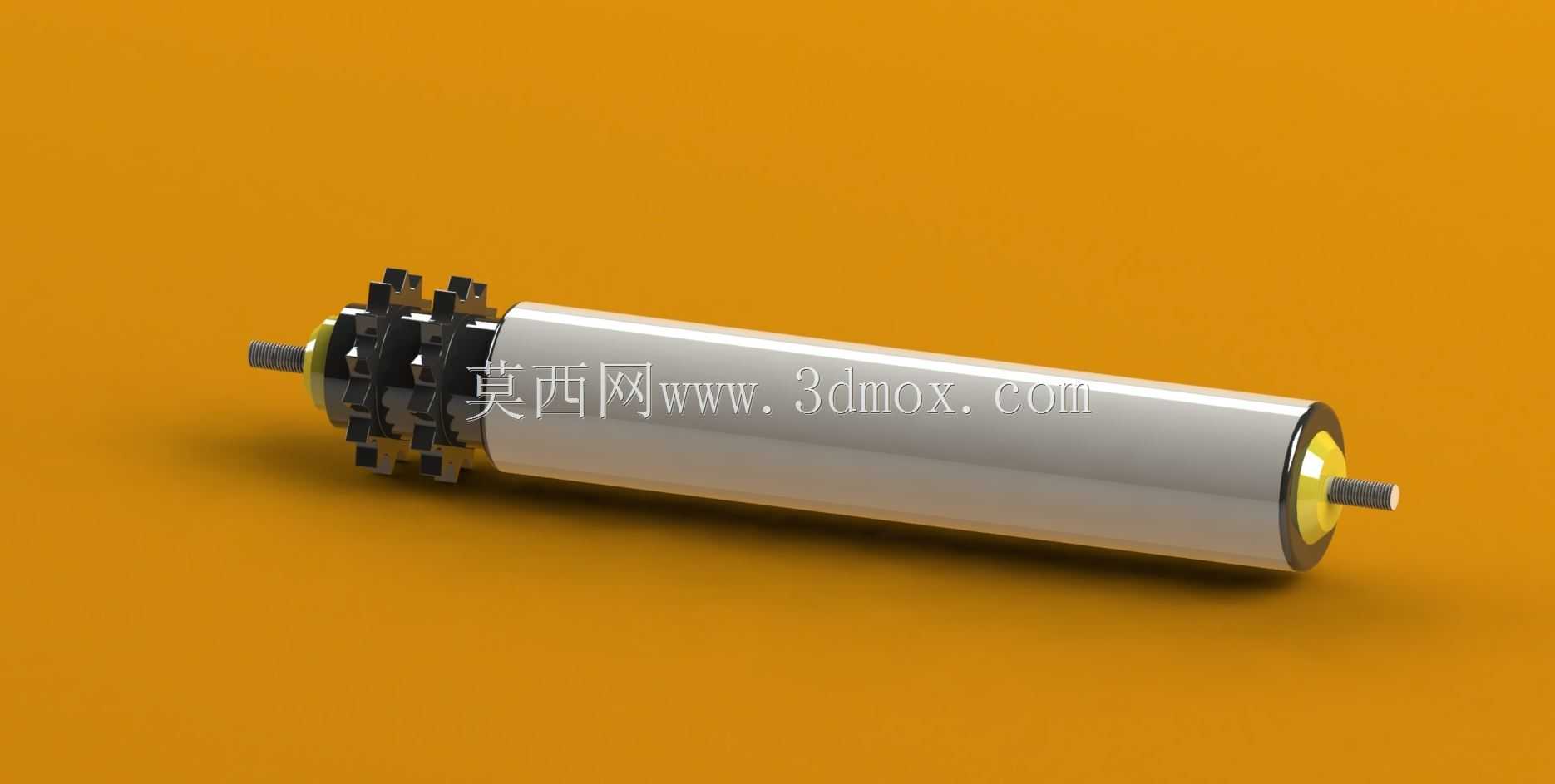

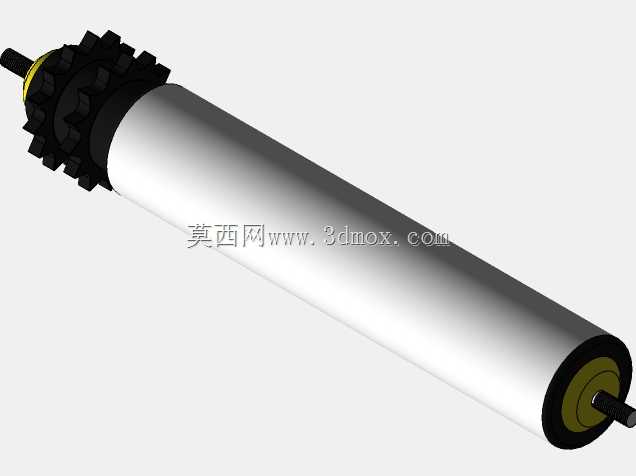

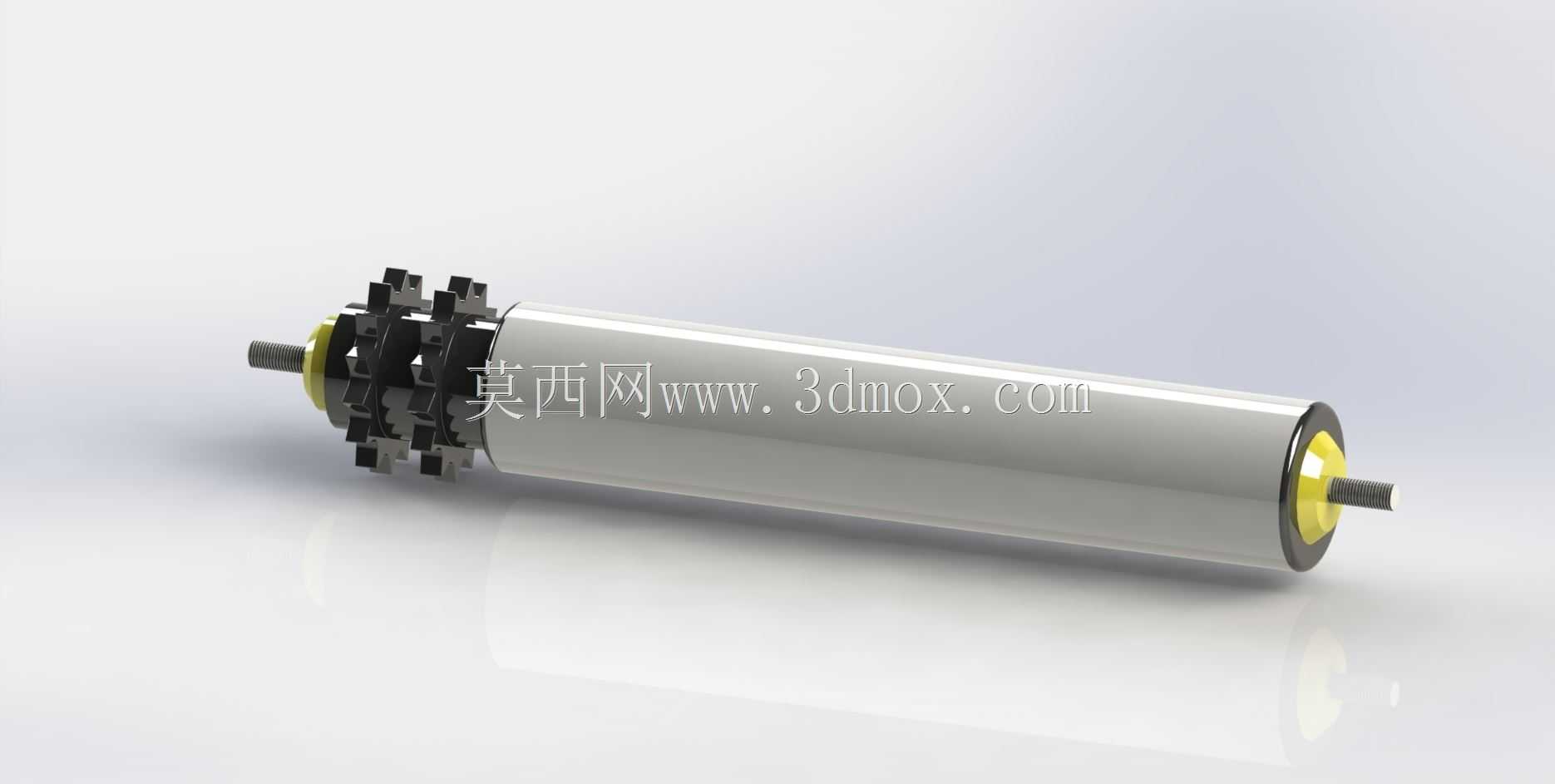

双齿轮驱动PVC输送辊筒结构

　　在连续式物料输送的生产场景中，辊筒作为带式输送机、辊道输送机的核心承载与传动部件，其结构合理性直接决定整条输送线的运行稳定性与负载适配能力。这款双齿轮驱动的PVC材质输送辊，主要面向轻型物料输送工况设计，常见于电子组装流水线、食品包装输送线、电商仓储分拣辊道、轻工产品加工输送环节，可适配PVC输送带、模块化塑料网带的传动需求，也可作为无动力辊道的动力改造单元使用。

　　从功能特性来看，该辊筒采用两端出轴的双齿轮驱动结构，区别于传统单端链轮或单齿轮驱动的辊筒，双齿轮布局可让辊筒两端同步获得扭矩输入，避免长辊筒单端驱动时出现的轴部扭转变形、辊面转动线速度不均的问题，尤其适合辊面长度较大、输送负载分布偏置的工况，能有效减少输送带跑偏、辊面局部磨损过快的问题。辊身主体采用PVC材质成型，相比钢制辊筒自重降低40%以上，运行时的转动惯量更小，驱动电机的启动负载更低，同时PVC材质表面具备适度的摩擦系数，与PVC、PU材质输送带贴合时不易出现打滑，且表面耐弱酸弱碱腐蚀，可适配有轻度清洁要求、偶尔接触清洗剂的生产场景，不需要额外做镀锌、喷塑等表面防腐处理。

　　设计层面上，该辊筒的两端支撑结构采用内置轴承的装配方案，轴承座与辊身端部采用过盈配合加卡簧定位的方式，可承受径向载荷的同时，限制辊身的轴向窜动，轴向窜动量控制在0.2mm以内，满足高速输送时的平稳性要求。端部的传动齿轮采用与轴部一体加工或键连接固定的方式，齿轮模数根据常规轻型输送的扭矩需求匹配，齿形为标准渐开线直齿，可与同模数的相邻辊筒齿轮或传动齿条直接啮合，实现多辊筒的同步联动，不需要额外布置链轮、链条等传动部件，能大幅简化输送线的机架结构，减少传动环节的维护点。辊身内部可根据负载需求选配钢制衬管，在PVC辊身内壁嵌入薄壁钢管，既保留PVC外表面的使用优势，又提升辊身的整体抗弯刚度，避免长跨距安装时辊身出现中部下挠的问题。

　　安装边界方面，该辊筒的两端轴径采用统一的标准尺寸设计，可适配常规输送机机架的安装孔位，安装时不需要对机架做额外的改孔加工，两端轴伸长度预留了齿轮安装、轴承座固定的足够空间，齿轮安装位置与机架侧板的间隙控制在5-8mm，既避免运行时齿轮与机架发生摩擦剐蹭，又不会因间隙过大导致齿轮啮合侧隙超标。辊面的圆柱度公差控制在0.1mm/m范围内，安装后辊面的径向跳动量不超过0.3mm，可保证输送带运行时不会出现周期性的上下跳动，满足输送轻薄物料、高精度定位输送的需求。在实际选型应用中，可根据输送线的宽度、单辊承载重量、输送速度要求，匹配对应长度的辊身、对应模数的传动齿轮，两端的密封结构可选配防尘密封圈，适配多粉尘的生产车间工况，避免粉尘进入轴承内部导致轴承卡滞、转动阻力增大的问题。

　　不同于无动力输送辊仅依靠物料或输送带的摩擦力带动转动，这款双齿轮驱动的PVC辊筒属于主动传动辊，每支辊筒都可通过齿轮啮合获得独立的扭矩输入，在物料堆积、启停频繁的输送工况下，不会出现因摩擦力不足导致的辊筒停转、物料打滑滞留问题。同时PVC辊身的工作噪音远低于钢制辊筒，在车间内多辊筒同时运行时，整体噪音可控制在70分贝以内，符合轻工生产车间的噪音管控要求，不需要额外加装隔音防护结构。在维护层面，PVC辊身表面出现轻微磨损时，可直接拆卸更换辊身主体，两端的轴承、齿轮等金属部件可重复利用，降低长期使用的备件成本，端部的轴承采用标准深沟球轴承，属于通用标准件，备件采购便捷，不需要定制特殊规格的配件。
