多口径对夹式手柄蝶阀系列三维设计

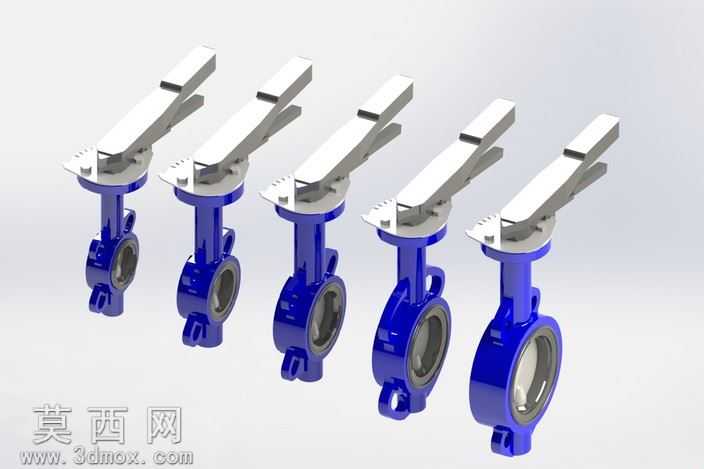

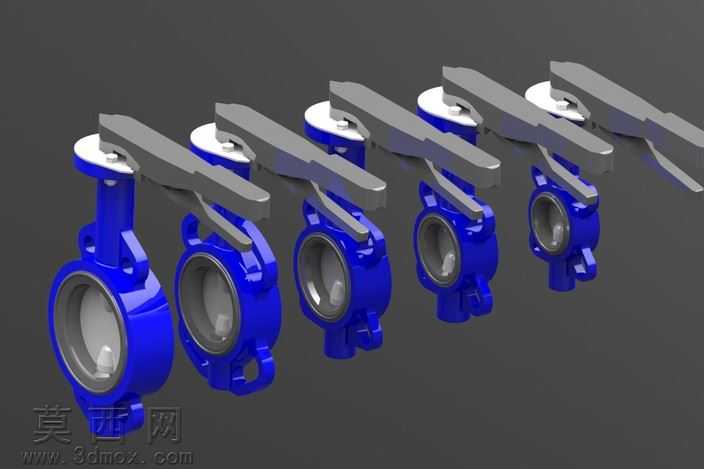

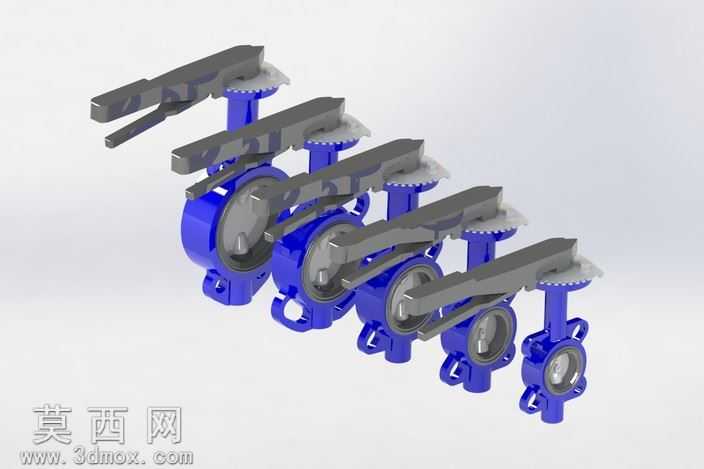

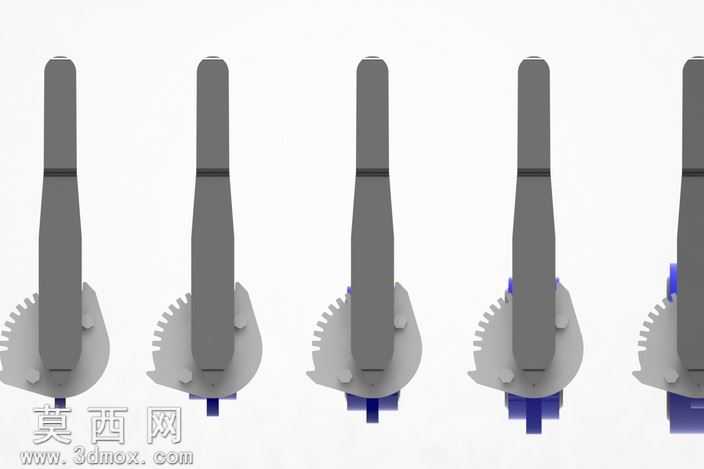

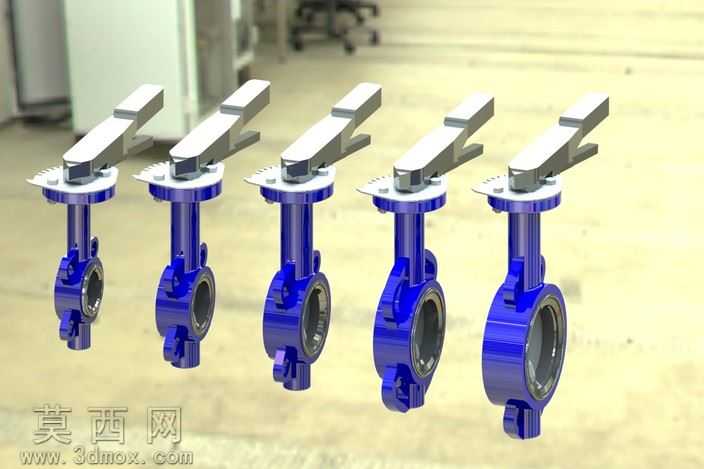

本系列作品为覆盖DN40、DN50、DN65、DN80、DN100五种常用通径的对夹式手柄蝶阀三维建模成果，建模过程严格遵循手动蝶阀的通用工业设计规范，从产品实际生产装配逻辑出发完成全结构还原。建模阶段首先依据各通径蝶阀的公称尺寸参数，完成阀体基础轮廓的参数化绘制，对夹式阀体的定位孔位、密封胶圈安装槽、阀杆装配通道等关键结构均按照行业标准尺寸精准建模，确保各通径产品的安装尺寸与实际工业产品完全匹配。阀板部分采用流线型过流面结构设计，建模时对阀板与密封圈的配合面做了公差适配处理，还原了蝶阀关闭状态下的密封贴合结构，同时对阀板与阀杆的连接定位结构做了细节还原，保证装配逻辑符合真实产品的组装要求。驱动部分采用杠杆式手柄结构，对手柄的防滑握持轮廓、手柄与阀杆的连接卡位、档位定位结构都做了精细化建模，还原了手动蝶阀通过扳动手柄实现90度开关操作的结构特征。材质与渲染阶段，为阀体、阀板等金属承压部件赋予了蓝色环氧树脂喷涂的铸铁材质效果，还原了工业蝶阀常见的防腐涂装外观，密封胶圈部分赋予黑色丁腈橡胶材质，手柄部分赋予哑光灰铸铁材质，金属部件添加了细微的漆面颗粒质感与环境反射效果，橡胶部件调整了合适的粗糙度参数以呈现真实的橡胶哑光质感。场景搭建上采用深灰色纯色背景突出产品主体，通过三点布光方案均匀照亮阀体的轮廓结构，清晰展现不同通径蝶阀的尺寸梯度变化，同时对阀体内腔的过流面、密封面等关键结构做了重点光影刻画，让观看者可以直观了解蝶阀的内部构造。整个系列模型按照通径从小到大依次排布，直观呈现出同系列蝶阀随通径变化的结构比例差异，所有部件均保留了独立的建模特征，可直接用于装配干涉检查、产品展示、管路系统配套选型参考等场景，建模过程中对易被忽略的小结构如阀体上的铸造标识位、手柄端部的挂孔、密封压环的固定点位都做了还原，保证模型的工业还原度。
