直列四缸汽车动力核心结构展示

　　在民用乘用车动力配套领域，直列四缸结构的动力单元是当前应用覆盖范围最广的机型，从紧凑级家用轿车到城市SUV，甚至部分轻型商用车的动力舱内，都能见到这类结构的身影。不同于V型、水平对置等多缸布局，直列四缸的气缸沿曲轴轴向呈单排直线排布，这种布局从根源上简化了缸体的铸造工艺，也让进排气歧管、冷却水道、润滑油道的布置路径更短，整机的宽度尺寸可以控制得十分紧凑，能够适配绝大多数前置前驱、前置后驱车型的动力舱安装边界，不需要为了避让悬架塔顶、防火墙上的附属部件做过多的结构妥协。

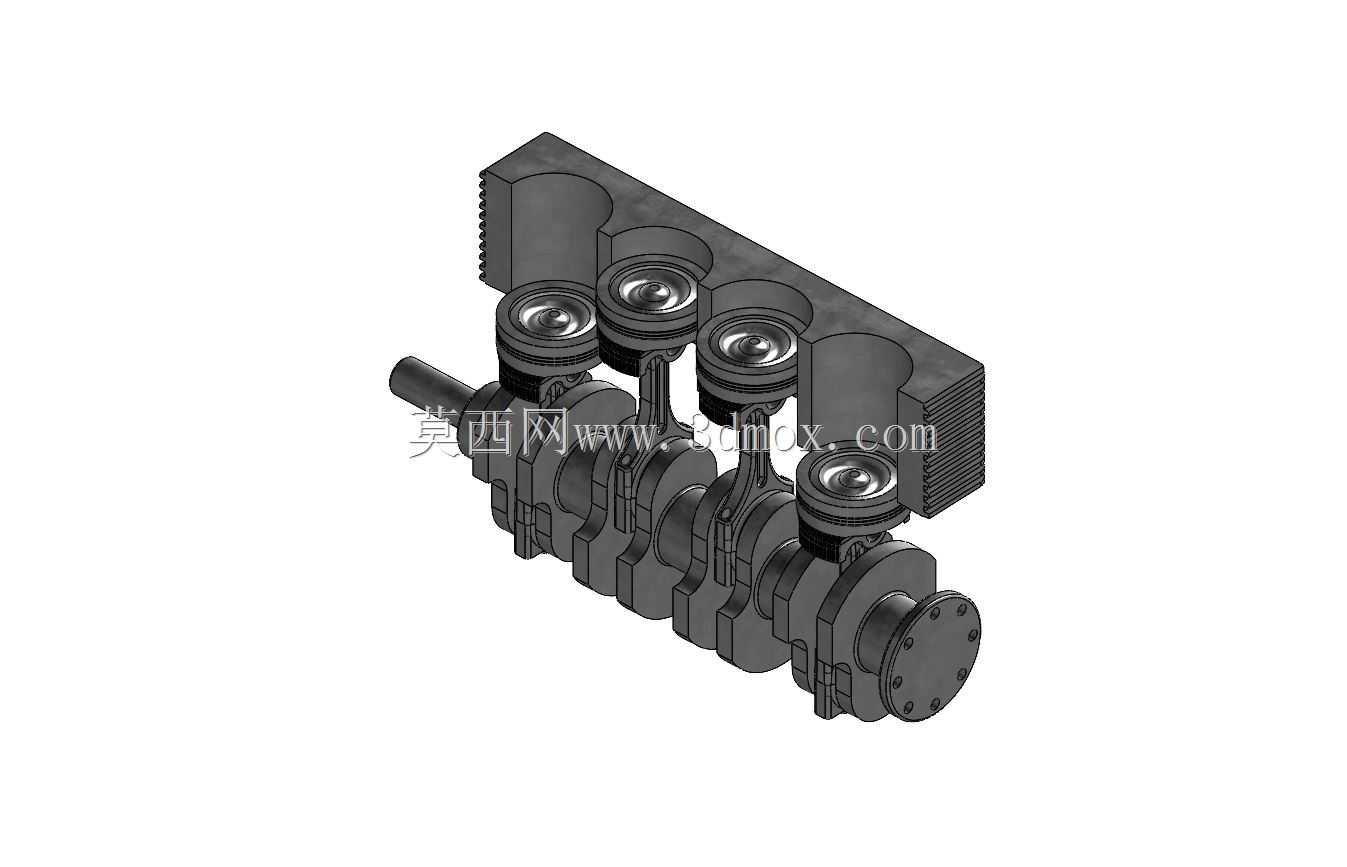

　　从实际功能来看，这套动力单元的核心作用是将燃油燃烧产生的热能，通过曲柄连杆机构转化为可输出的旋转机械能，为整车行驶、空调压缩机、发电机等附属系统提供动力源。模型中完整呈现了活塞、连杆、曲轴、气门组件等核心运动部件的装配关系：四个活塞分别对应四个气缸的燃烧室，每一个活塞通过活塞销与连杆小头连接，连杆大头则通过轴瓦固定在曲轴的对应连杆轴颈上，曲轴的五个主轴颈分别对应缸体上的主轴承座，保证曲轴高速旋转时的支撑刚度，避免出现挠曲变形影响动力输出平顺性。

　　设计层面上，直列四缸的点火间隔为180度曲轴转角，做功顺序通常采用1-3-4-2或者1-2-4-3的排布，这种点火顺序可以让相邻气缸的进气脉冲不产生干涉，同时平衡二阶往复惯性力带来的振动，不需要额外加装平衡轴就能满足民用车型的NVH控制要求，在成本控制和运行平顺性之间找到了极佳的平衡点。缸体部分采用整体式龙门结构设计，曲轴从缸体下方装入，油底壳固定在缸体下平面，这种结构的缸体刚性更好，能够承受更高的爆发压力，适配自然吸气、涡轮增压等不同进气形式的动力调校需求。

　　从安装边界来看，这类直列四缸机型的整机长度通常在450mm到550mm之间，宽度控制在600mm以内，高度根据配气机构的形式（SOHC或DOHC）略有差异，整体重量根据铸铁缸体、铝合金缸体的材质不同，在100kg到150kg区间浮动。动力输出端通常与离合器、变速器直接连接，后端通过悬置软垫固定在副车架或者车身纵梁上，进气侧预留空气滤清器、节气门的安装位，排气侧对接三元催化器与排气歧管，缸体侧面预留机油滤清器、水泵、启动电机的安装接口，前端轮系通过皮带驱动发电机、空调压缩机、水泵等附属部件，所有接口的位置都经过布局优化，避免后期维保过程中出现拆装干涉的问题。

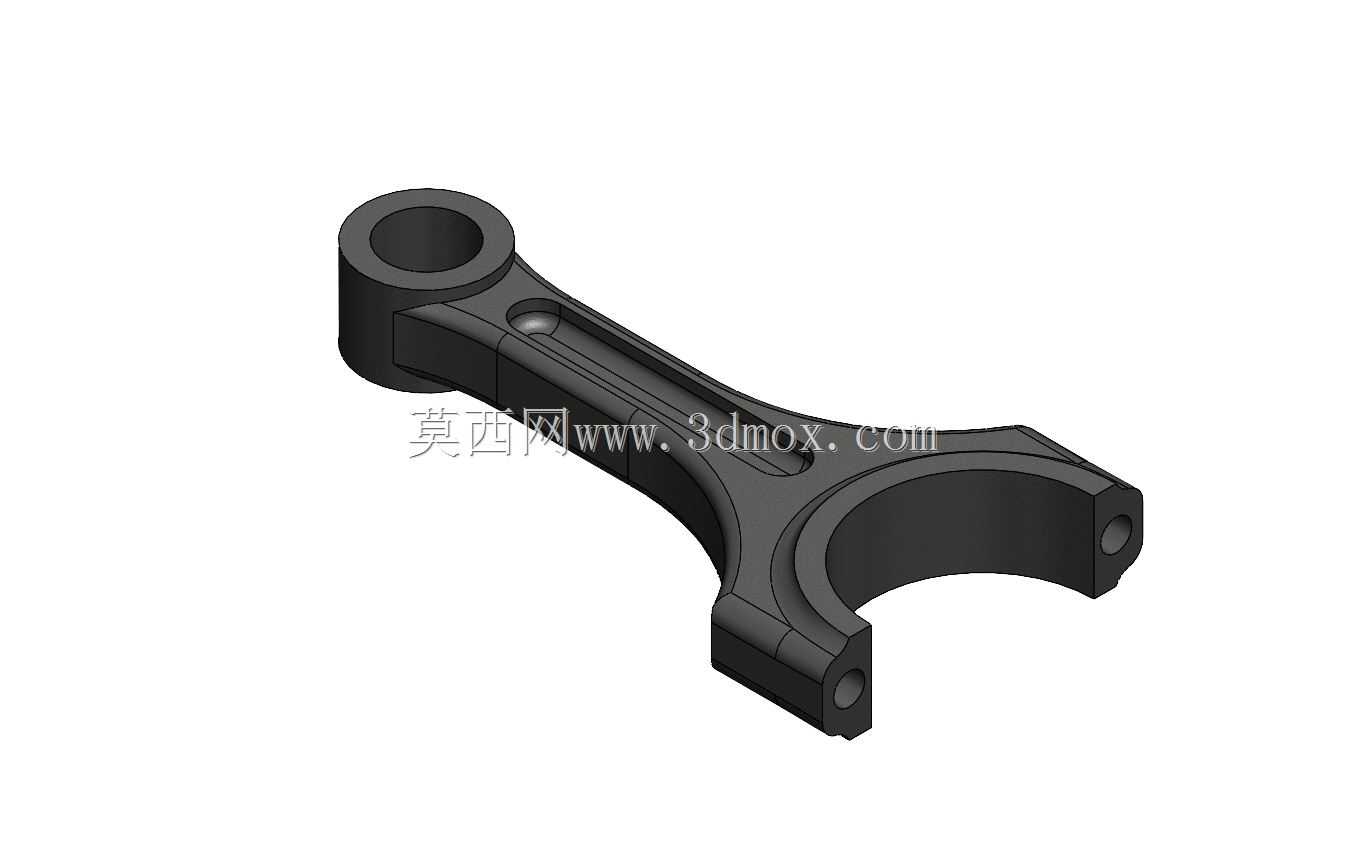

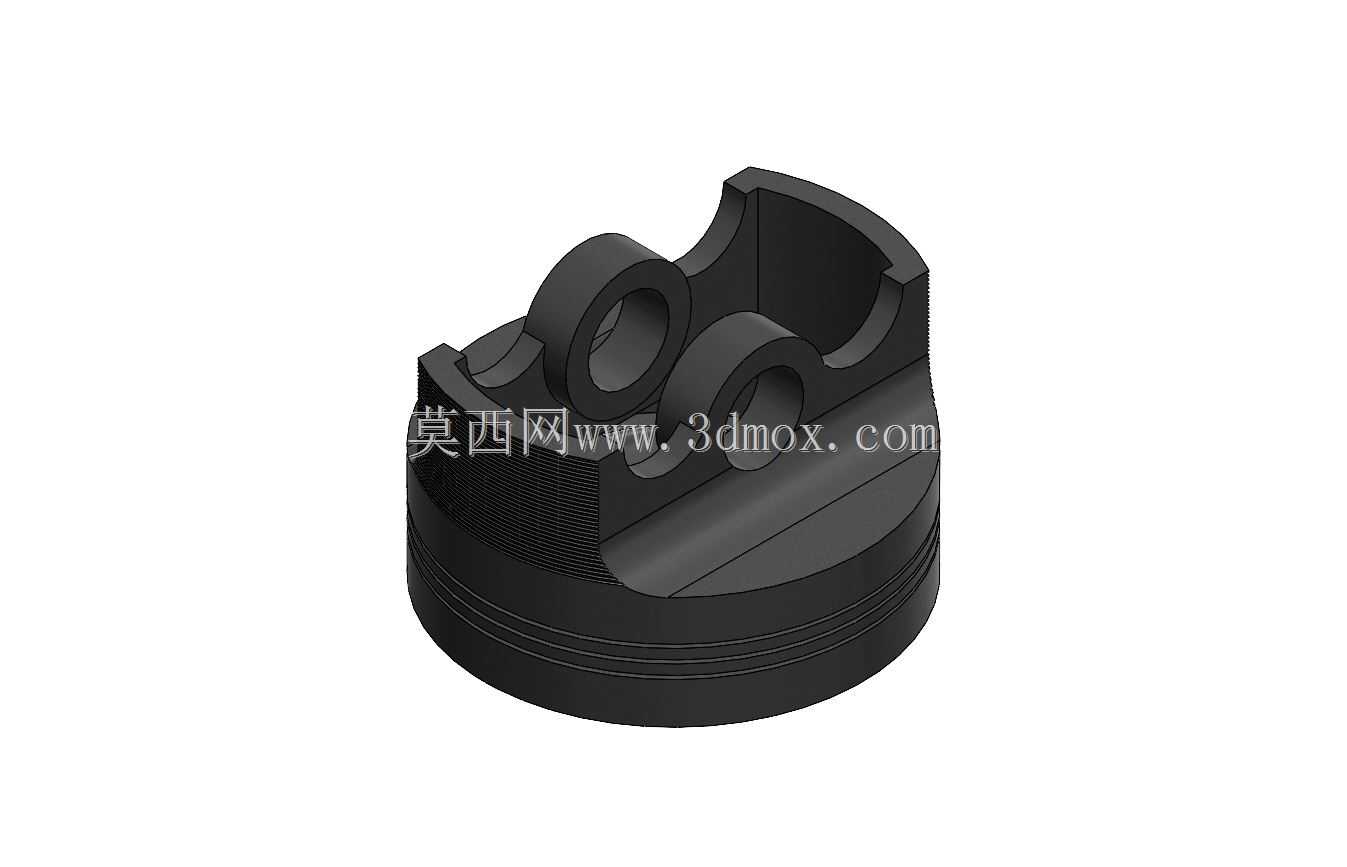

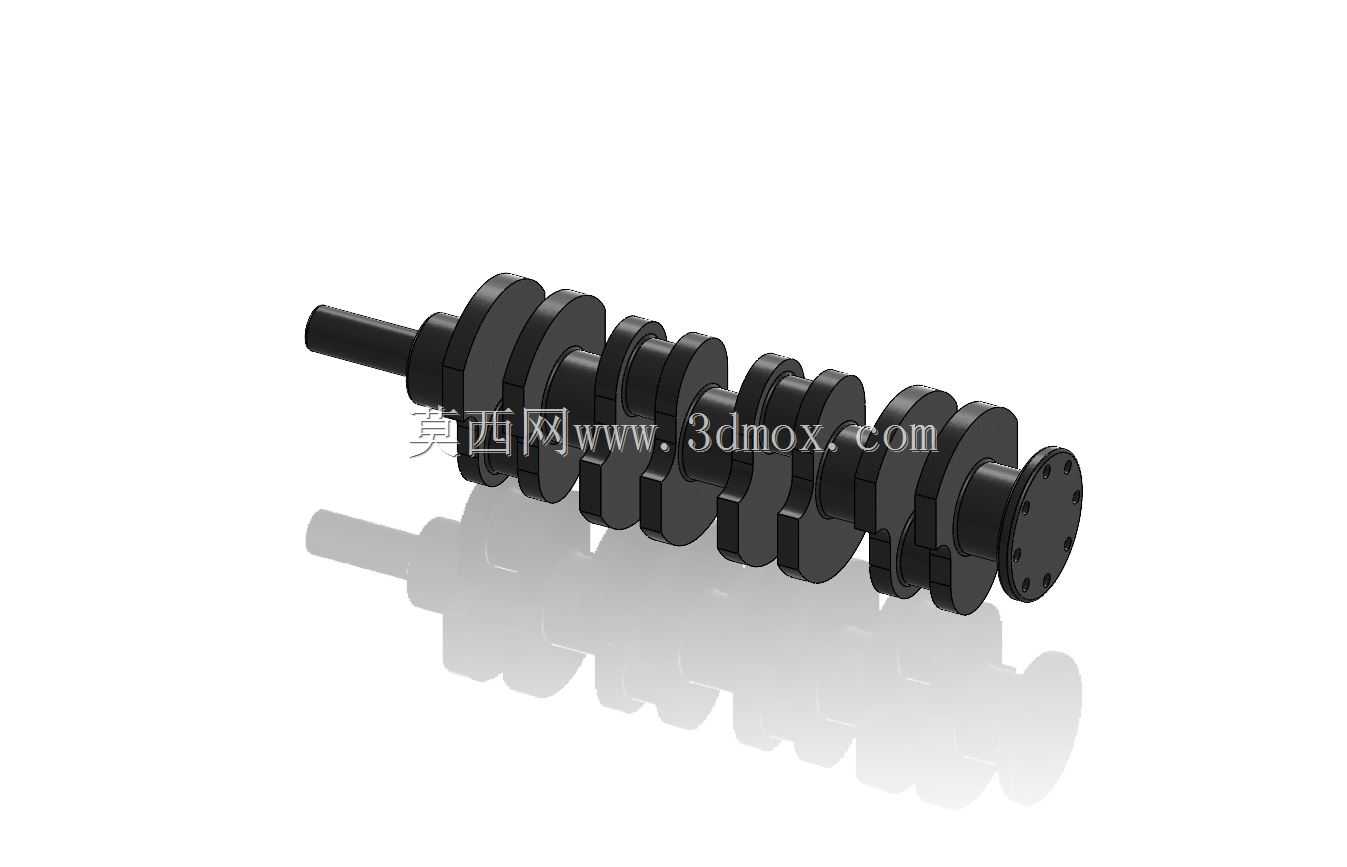

　　在结构细节上，模型中呈现的曲轴采用全支撑设计，每一个连杆轴颈两侧都有主轴颈支撑，曲轴的平衡块与曲轴一体锻造，用来平衡活塞连杆组往复运动产生的惯性力，保证曲轴在6000转/分以上的额定转速下依然能稳定运行，不会出现轴瓦偏磨、曲轴断裂的失效风险。活塞顶部的燃烧室形状根据喷油方式、压缩比的设计要求做了对应的凹坑造型，活塞环槽内安装气环和油环，气环用来密封燃烧室的高压燃气，油环则用来刮除气缸壁上多余的机油，避免机油窜入燃烧室产生烧机油的问题。连杆采用锻钢材质，杆身做了变截面的工字梁设计，在保证结构强度的前提下尽可能降低往复运动的质量，减少惯性力带来的振动和冲击载荷。

　　这类动力结构之所以能成为民用车型的主流选择，除了结构紧凑、成本可控的优势之外，其维护便利性也十分突出：单排气缸的布局让火花塞、喷油嘴、点火线圈等易损件都布置在发动机顶部或者侧面，维保人员不需要拆解过多附属部件就能完成更换作业，缸盖部分的凸轮轴、气门组件的拆装空间也更充裕，后期的维保成本远低于多缸大排量机型。同时直列四缸的结构拓展性极强，通过调整缸径和行程，可以衍生出1.5L到2.5L区间的不同排量版本，搭配涡轮增压、缸内直喷、可变气门正时等技术，能够覆盖从100马力到400马力以上的动力输出区间，满足不同级别车型的动力需求，无论是追求经济性的家用车型，还是追求动力性能的运动车型，都能找到适配的直列四缸动力方案。
