多叶片轴流冷却风扇结构设计

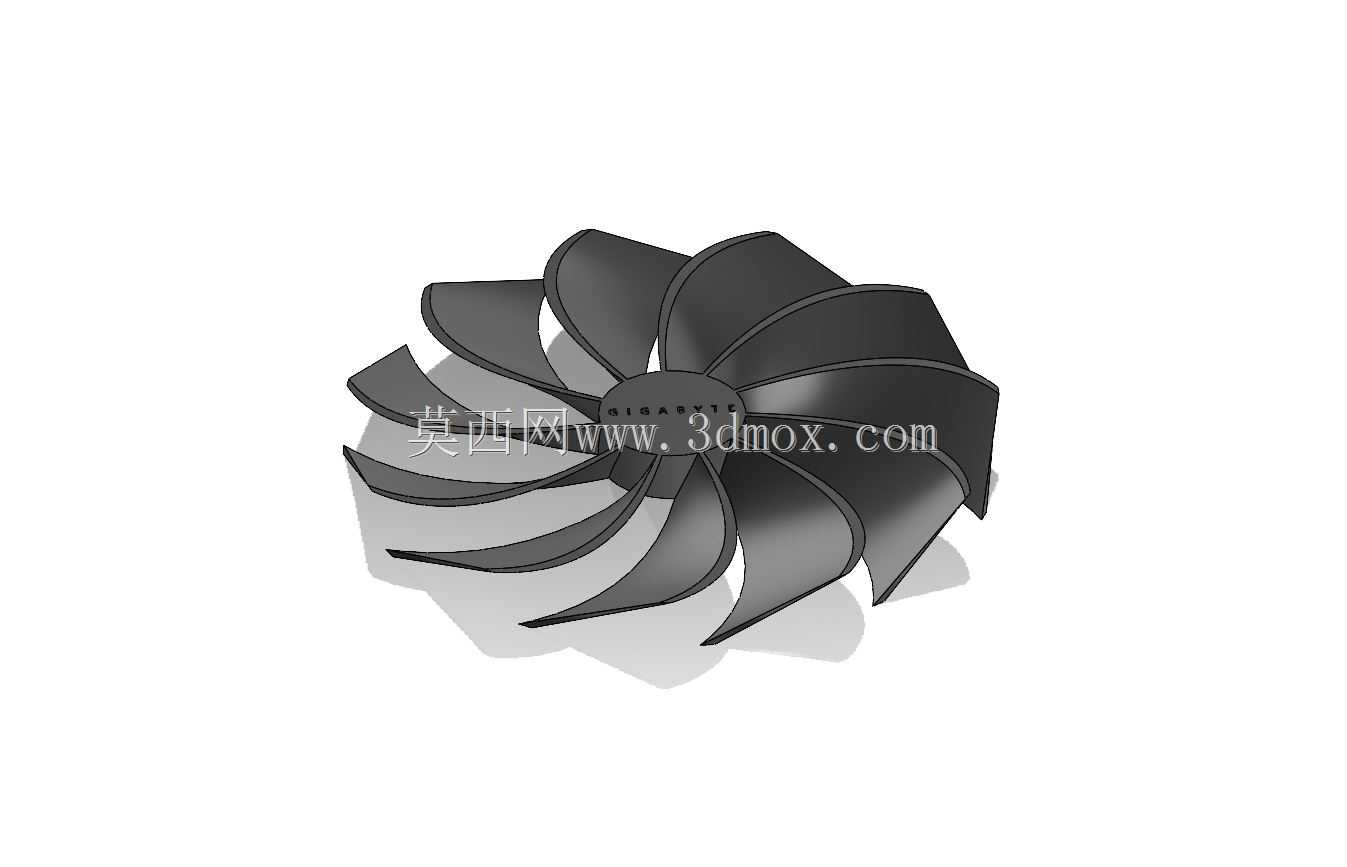

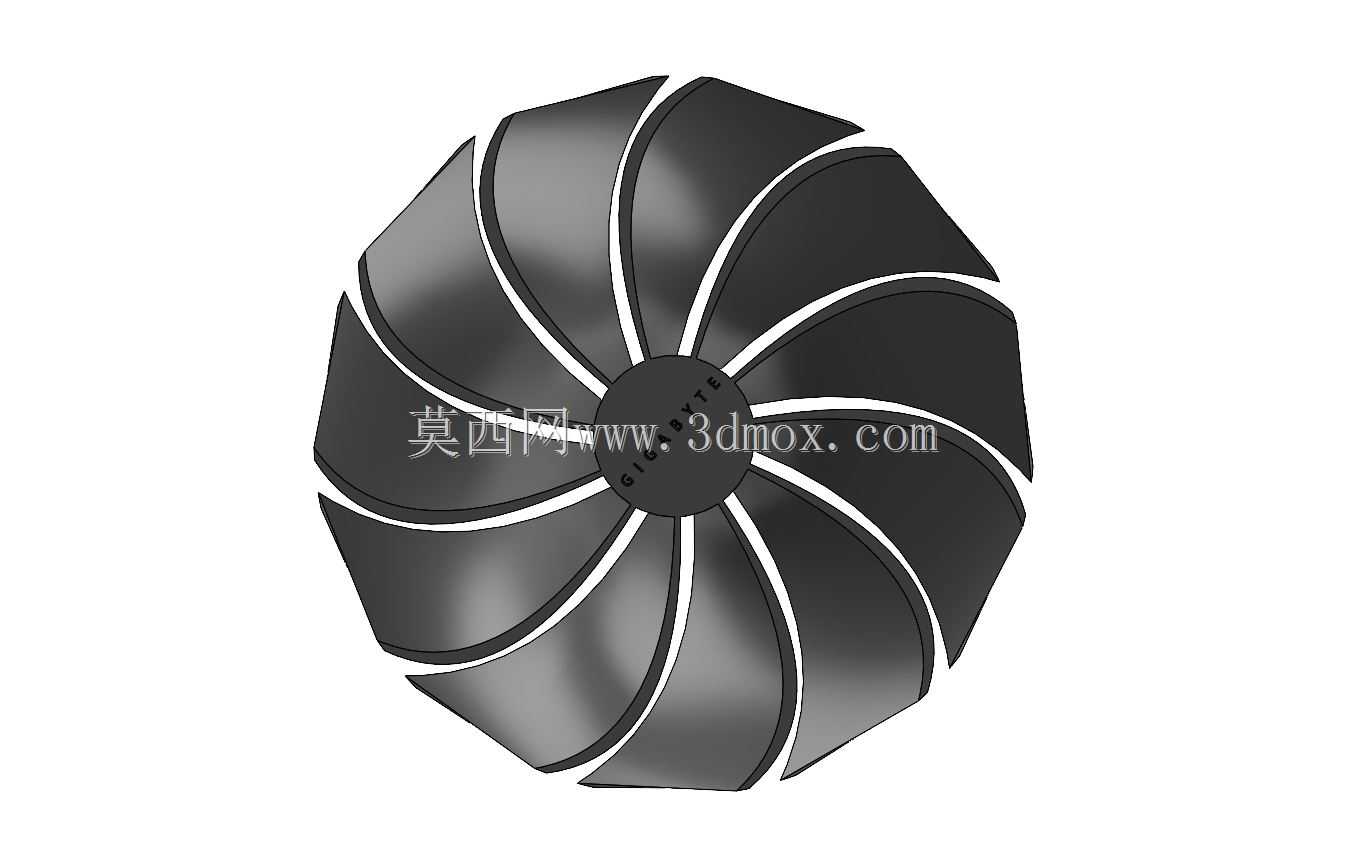

　　在电子设备热管理、工业控制柜散热、小型机电设备通风等场景中，轴流式冷却风扇是应用最广泛的风冷散热执行部件，这款多叶片冷却风扇的结构设计，完全围绕低风阻、高风量、低运行噪音的核心需求展开，适配多数需要主动风冷散热的设备安装场景。从结构设计逻辑来看，这款风扇采用11片大曲率后倾式扇叶布局，区别于常规7叶、9叶的消费级风扇设计，更多的叶片数量可以在相同转速下切割气流更均匀，降低叶片通过频率带来的离散噪音，同时扇叶的翼型截面经过气动优化，从叶根到叶梢的弦长、安装角呈渐变过渡，叶根区域安装角更大，适配轮毂处较低的线速度，保证根部气流不会发生失速分离，叶梢区域安装角收窄，匹配高圆周速度的同时减少叶尖涡流的产生，

　　降低涡流损耗带来的气动噪音与风量损失。轮毂部分采用一体化圆盘式结构，中心预留标准的电机轴安装孔位，孔周均匀分布的小尺寸定位孔用于和电机转子端盖锁紧固定，避免扇叶高速旋转时出现径向窜动，轮毂的外圆直径与扇叶内径的衔接处做了圆弧过渡处理，减少气流在轮毂端面的滞止区，提升进风侧的气流导入效率。从安装边界来看，这款风扇的外轮廓为标准圆形，适配常规的方形或圆形风扇安装网罩与固定支架，扇叶的轴向投影厚度控制在合理范围，安装时不需要预留过大的轴向空间，进风侧与出风侧只需要保留不小于扇叶半径的通风净距，就可以避免气流短路，保证额定的散热风量输出。实际应用中，这类风扇可以直接配套无刷直流电机或者交流异步电机使用，根据设备的散热需求匹配对应转速的电机，

　　既可以用于台式电脑主机、服务器机箱的内部散热，也可以安装在工业PLC控制柜、变频驱动器柜体的通风口，配合防尘滤网形成强制风冷循环，带走柜内功率器件工作产生的积热，保证电子元器件工作在允许的温度区间内，避免过热导致的性能降额或者器件损坏。在建模过程中，扇叶的曲面构建是核心难点，需要先通过气动计算确定不同叶高位置的翼型坐标点，再通过放样曲面生成连续光滑的叶片实体，所有叶片沿圆周方向等角度阵列，保证每一片扇叶的质心落在同一回转平面上，做动平衡校验时不需要添加过多的平衡配重，减少高速旋转时的振动量。扇叶的边缘做了薄化处理，既可以降低叶片自身的转动惯量，减少电机启动时的扭矩负载，也能进一步切割气流降低风噪，

　　扇叶与轮毂的衔接位置做了加厚圆角处理，避免应力集中导致长期高速旋转下叶片出现根部断裂的问题。不同于高压离心风机的设计思路，这类轴流冷却风扇的风压低、风量大，适合风阻较小的开式或半开式通风场景，安装时不需要设计复杂的导风蜗壳，只需要保证进出风侧没有明显的遮挡物，就可以达到设计的通风散热效果。在设备选型匹配时，需要根据散热所需的总风量、系统风阻特性来选择对应转速与尺寸的风扇，这款多叶片设计的风扇在相同转速下比少叶片风扇的风压特性稍好，能够适配带简单防尘网的通风场景，不会因为滤网的风阻导致风量出现大幅衰减。另外，扇叶的材质通常选用ABS或者PA加玻纤的工程塑料注塑成型，建模时已经预留了均匀的壁厚，避免注塑过程中出现缩痕、缺料等成型缺陷，适合批量生产加工。整个风扇的结构没有多余的冗余设计，所有几何特征都服务于气动效率、结构强度与安装便利性的需求，能够直接用于散热系统的结构匹配、装配干涉校验，也可以作为风冷系统仿真分析的几何模型，导入热仿真软件中计算不同工况下的流场分布与散热效果，为设备的热设计提供准确的模型支撑。
