法兰连接旋转楔形闸阀结构设计

　　在市政给排水、石化流体输送、暖通空调循环水等对管路压损控制要求严苛的场景中，常规截止阀因流道弯折带来的压降问题始终是管路设计的痛点，旋转楔形阀作为闸阀的细分结构，正是为解决这类场景需求而生。这类阀门的核心应用场景集中在需要长期保持全开或全关状态、不适合做节流调节的管路段，比如水厂原水输送主管线、化工原料储罐进出口切断、换热站一次网循环管路等，在这些工况下，阀门全开时流道完全贯通，介质流动路径上没有凸起的阻挡结构，压力损失可以控制在极低水平，甚至和同通径直管段的压损相差无几，这一特性也让配套管路清管器的通球清扫作业成为可能，无需在阀段额外加装旁通清管结构，简化了长输管线的整体布局。

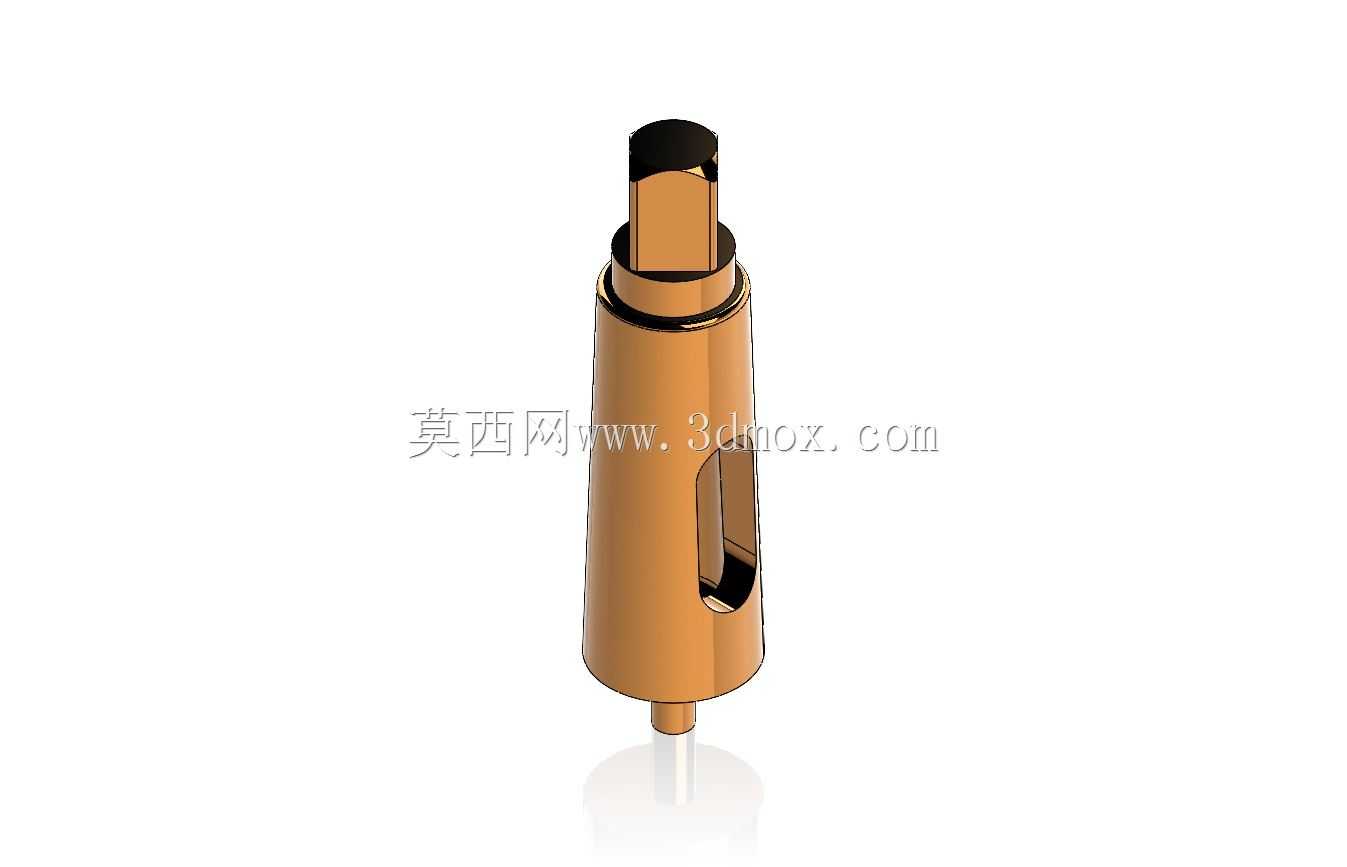

　　从功能特性来看，这款旋转楔形阀的密封副采用楔形贴合结构，相比平行闸板，楔形面在关闭过程中会产生楔紧力，能在低压差甚至无压差的工况下实现可靠密封，不会因为介质中夹带少量固体颗粒就出现密封面卡涩、关不严的问题。阀门的驱动端采用外露阀杆设计，阀杆表面做了硬化处理，和阀盖内的铜螺母配合形成螺纹传动副，操作时转动阀杆顶端的方头，就能带动楔形闸板沿阀体内的导向槽做升降运动，这种多回转的操作模式让闸板的启闭过程非常平缓，不会因为快速截断介质产生水锤效应，尤其适合大口径、高扬程的输水、输油管路，避免水锤冲击造成管路焊缝开裂、仪表损坏的问题。阀体下部设置的外螺纹接口可以作为排污口或者旁通接口使用，在阀门检修前，可以通过这个接口排空阀腔内的残留介质，也可以连接小口径旁通阀做启闭前的压力平衡，降低高压工况下的操作扭矩。

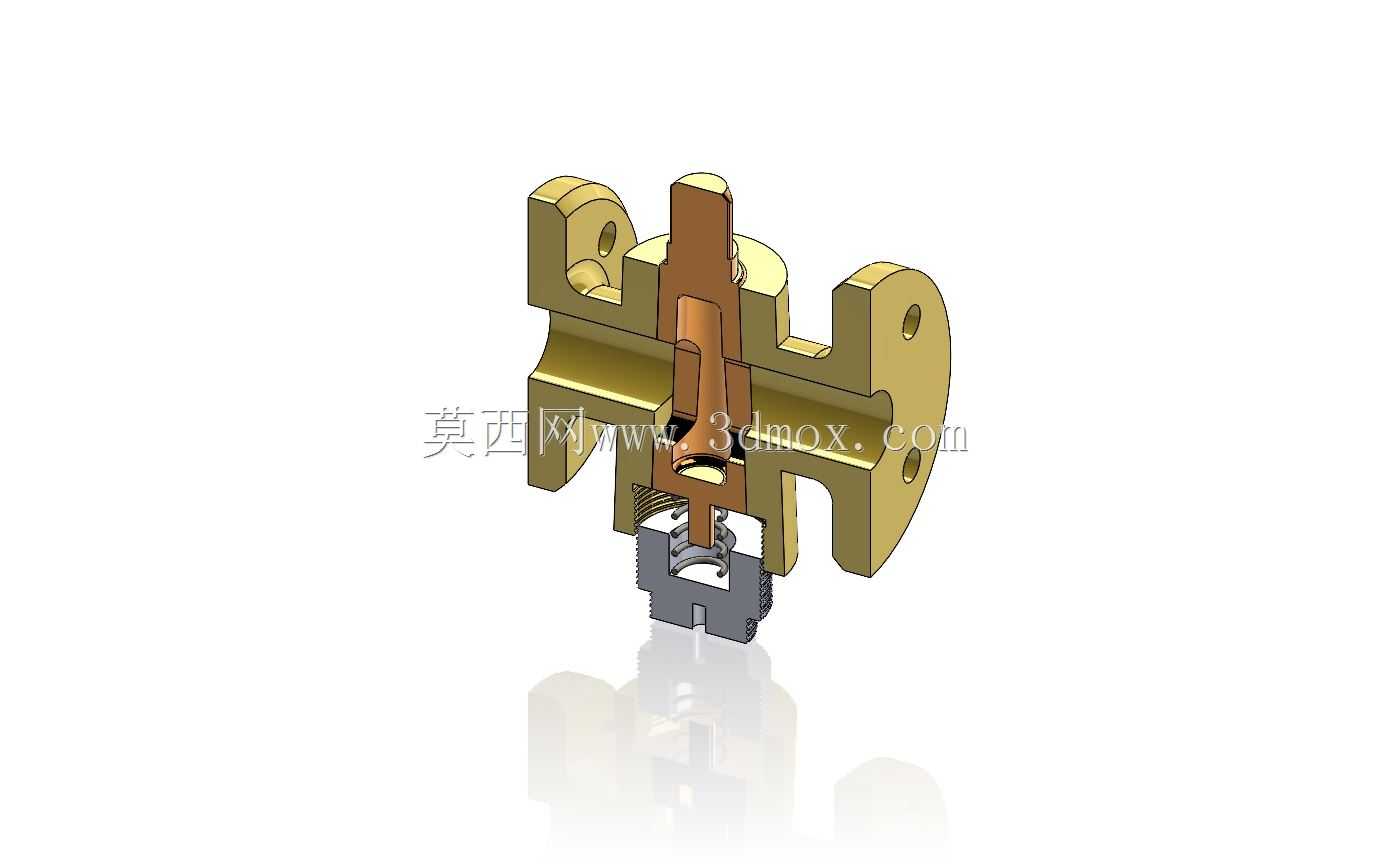

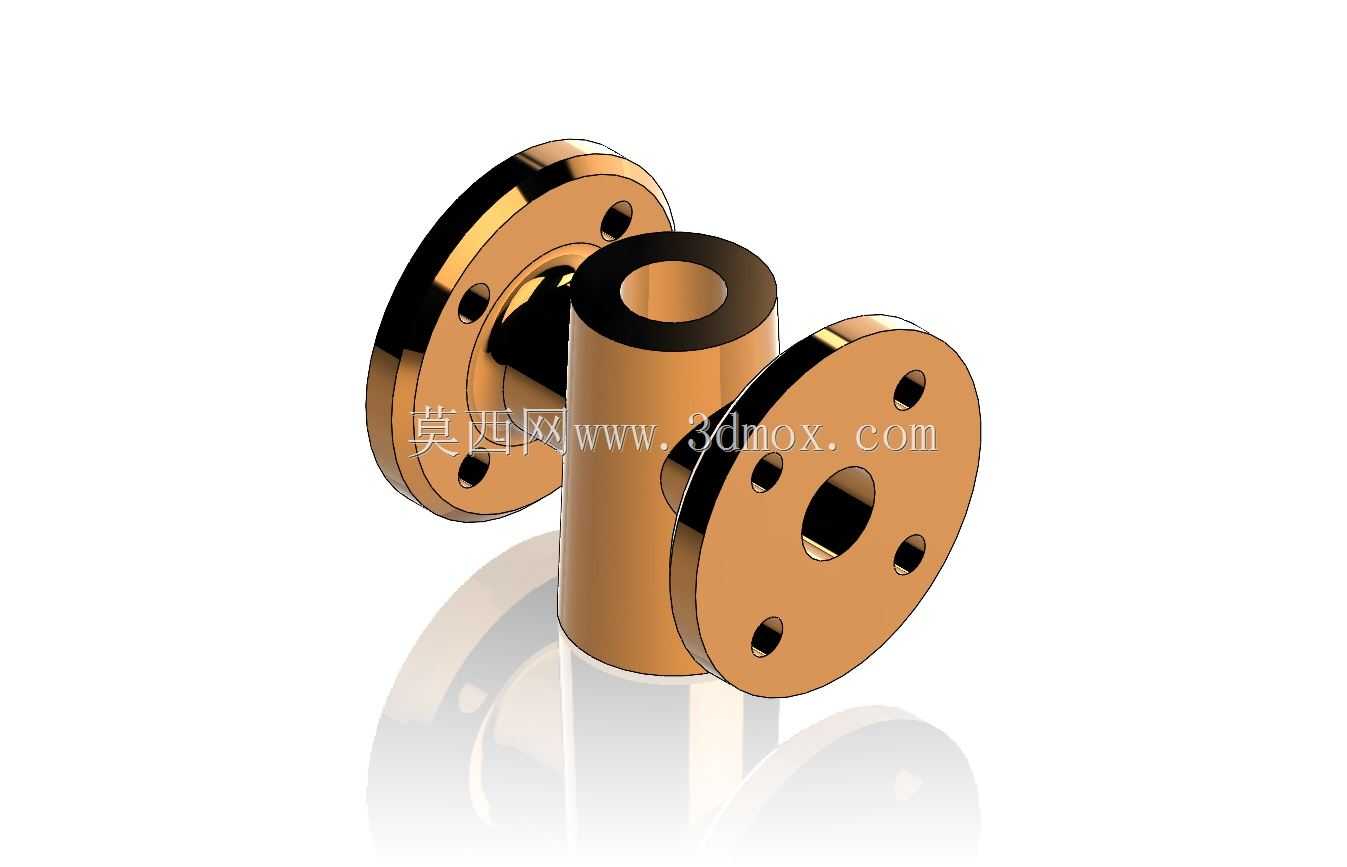

　　从设计思路层面拆解这款模型的结构逻辑，首先是流道设计采用了直通式等径结构，两个侧法兰的通径和阀腔内部流道直径完全一致，没有做缩径处理，避免了缩径带来的额外压损和介质紊流，也能满足清管器通过的尺寸要求。两侧的连接法兰采用标准凸面法兰结构，法兰盘上的螺栓孔数量、孔径、孔位分布都匹配对应压力等级的管路法兰标准，安装时不需要额外做转接件，直接和管路法兰对接加密封垫即可完成连接。阀体和阀盖的连接采用中法兰螺栓紧固结构，中法兰密封面处预留了垫片安装槽，方便更换密封垫片，后期维护时不需要切割管路就能拆解阀体检修内部闸板和密封副。阀杆穿出阀盖的位置设置了填料函结构，建模时预留了填料压盖的安装空间，可以通过压紧填料压盖来补偿填料磨损带来的泄漏，不需要频繁更换填料就能长期保持阀杆处的密封性能。

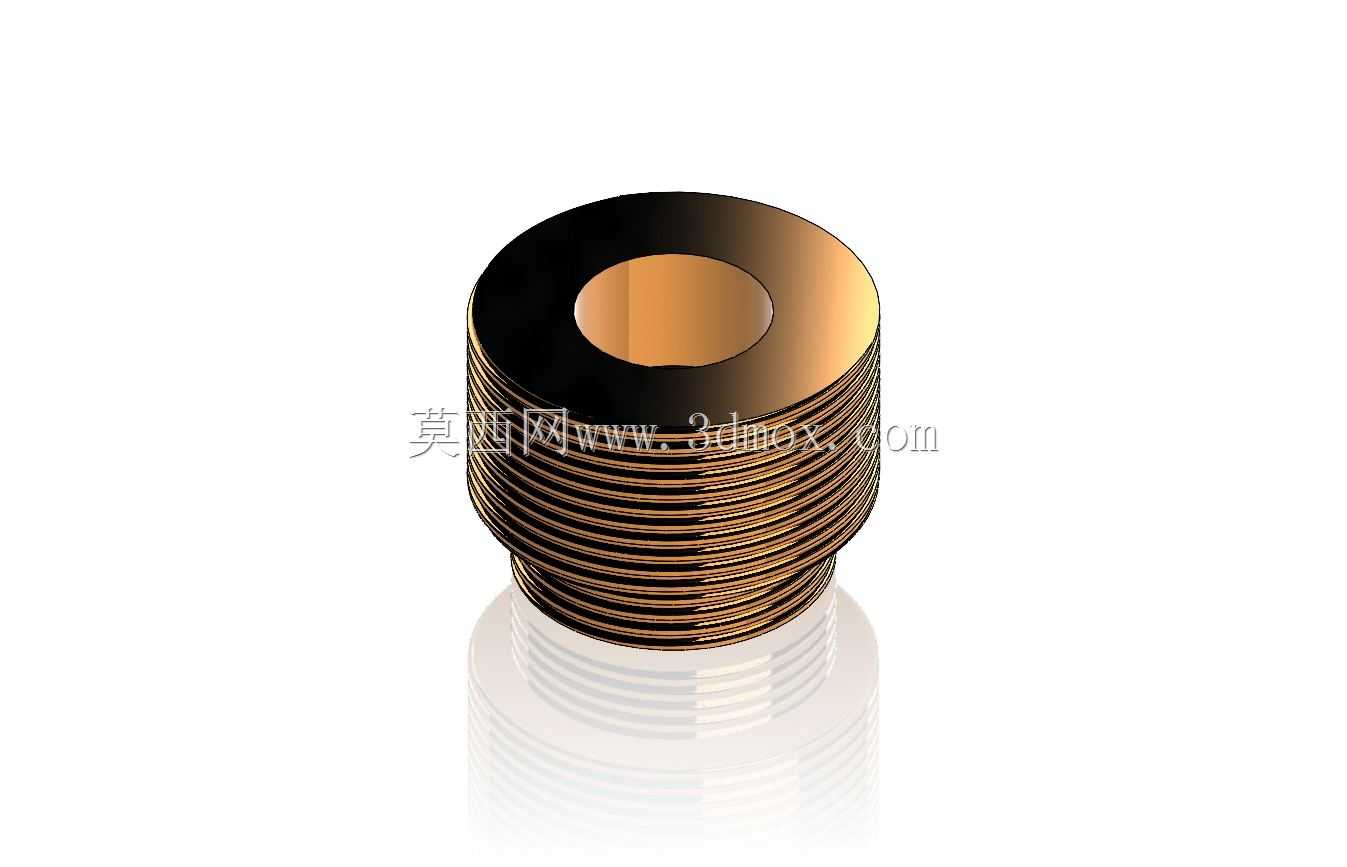

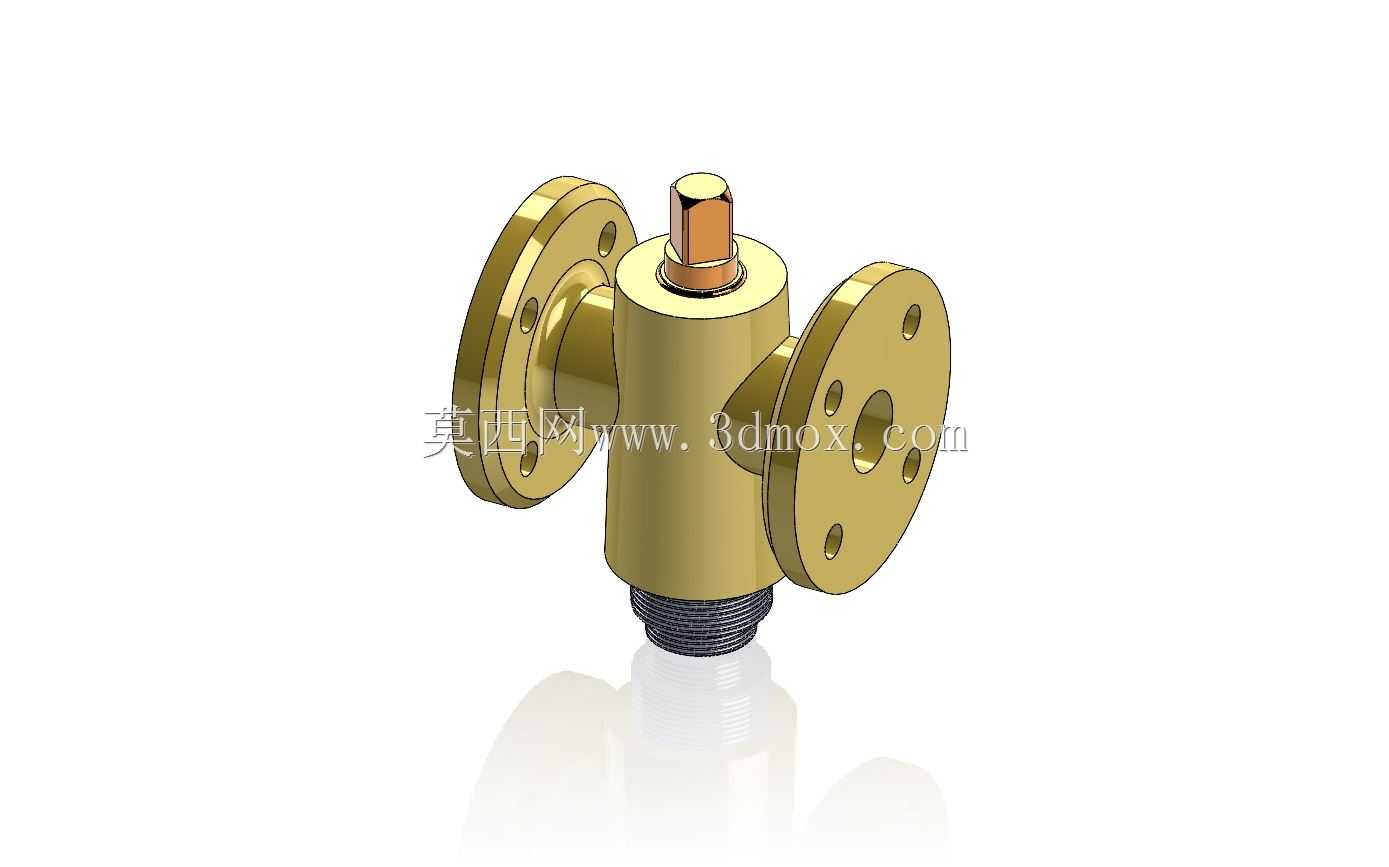

　　关于安装边界和外形尺寸，这款阀门的两个侧法兰轴线呈90度垂直布置？不对，仔细看模型结构，两个侧法兰为水平同轴布置，下部螺纹接口垂直向下，阀杆垂直向上，整体结构呈三通式布局，两个水平法兰的端面间距、法兰盘外径、螺栓孔中心圆直径都遵循对应公称通径的法兰标准，安装时需要预留的操作空间主要集中在阀杆顶端，要保证阀杆全行程伸出时不会和周边管线、支架产生干涉，阀杆顶端的方头尺寸匹配标准阀门扳手的尺寸，不需要定制专用操作工具。下部的外螺纹接口轴线和阀杆轴线重合，安装时要注意这个接口下方预留足够的空间安装堵头或者旁通管路，避免和地面、管架产生碰撞。阀体的整体高度从法兰中心线到阀杆全关状态的顶端距离，要满足管路安装的竖向空间要求，尤其是在地下管廊、设备夹层这类竖向空间有限的场景，选型前要核对这个安装高度是否匹配现场空间。另外，楔形闸板的导向槽在阀腔内部做了对称布置，保证闸板升降过程中不会出现偏磨，密封面的楔形角度经过优化，既保证足够的密封比压，又不会因为楔紧力过大导致操作扭矩超标，即使是手动操作也能轻松完成高压工况下的启闭动作。
