气缸盖垫片热性能仿真分析结构方案

　　在车用、船用及工业固定动力的内燃机开发流程中，气缸盖垫片是衔接缸体与缸盖的核心密封部件，其工作状态直接决定燃烧室的密封可靠性，同时影响整机的热传递效率与运行寿命。日常工程场景里，不少发动机出现的冲垫、冷却液渗漏、机油乳化、缸盖热变形不均等故障，追根溯源都和缸垫的热-力耦合匹配设计不到位有关，这套分析方案就是针对这类实际工程痛点搭建的。

　　做这套热分析的核心逻辑，是跳出传统“只看静态密封压痕”的设计误区，把缸垫放在真实的发动机运行热环境里做校核。发动机做功冲程中，燃烧室内瞬时温度可超两千摄氏度，缸垫需要在高温燃气、高压冷却液、循环机油的多介质耦合环境下，同时实现燃气密封、油道密封、水道密封三类功能，还要平衡缸体与缸盖之间因材质不同产生的热膨胀差——比如铸铁缸体和铝合金缸盖的热膨胀系数差接近一倍，冷机、热机状态下的压紧力变化幅度极大，一旦热流分布设计不合理，很容易出现局部压应力不足导致密封失效，或是局部压应力过大导致缸垫压溃、缸盖变形的问题。

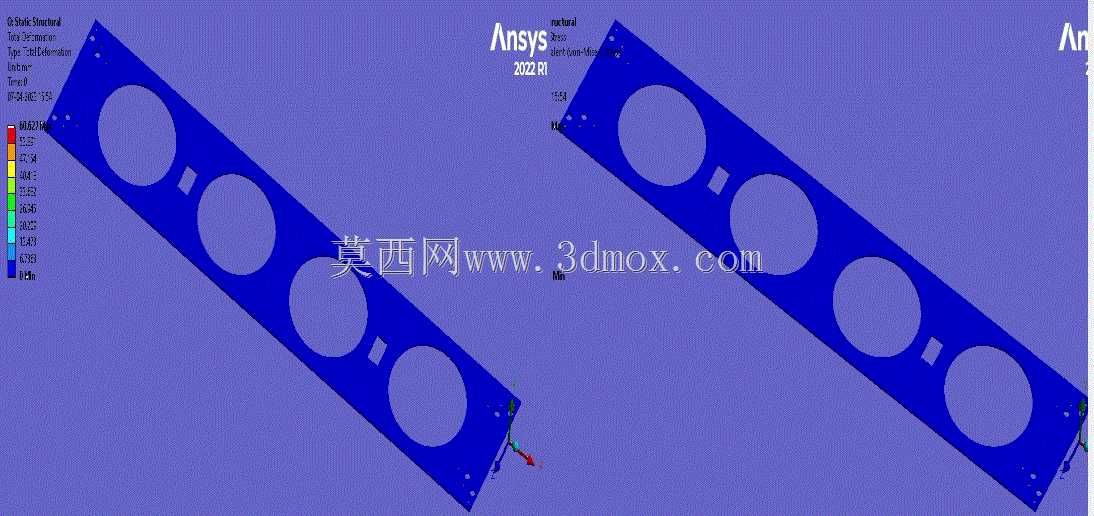

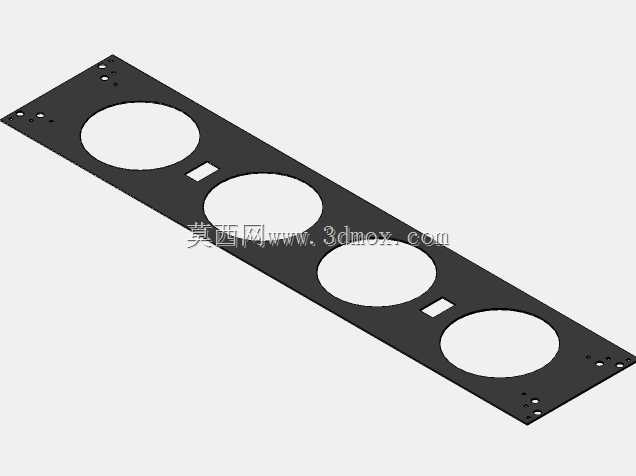

　　从结构边界来看，这款缸垫适配直列四缸发动机，整体为长条形冲压复合结构，四个圆形避让孔对应四个气缸的燃烧室位置，孔周设置有密封筋结构，沿长度方向分布的小孔分别对应缸盖螺栓过孔、冷却液通道、机油通道，安装时需要严格对齐缸体与缸盖的定位销孔，螺栓拧紧顺序遵循从中间向两端对角分步拧紧的工艺要求，保证整个密封面的压紧力均匀分布。在热分析过程中，我们重点提取了不同负荷工况下的温度场分布云图、热通量传递路径、面压分布数据：可以看到燃烧室孔周的温度最高，是热流最集中的区域，热通量沿着缸垫的金属骨架向螺栓连接位置、冷却液通道位置传递，不同区域的温度梯度差直接决定了密封筋的结构设计参数——高温区域的密封筋需要采用更高耐温的涂层材料，同时适当调整筋的弧度与硬度，避免高温下材料蠕变导致密封压力衰减。

　　在实际工程应用中，这类热分析结果可以直接指导缸垫的结构优化：比如针对热流过于集中的局部区域，调整缸垫上的热传导路径，在非密封区域设置适当的隔热结构，减少向缸盖螺栓传递的热量，避免螺栓热伸长量过大导致压紧力下降；针对冷却液周边的密封区域，结合温度分布调整密封筋的压缩量，保证热态下的密封比压始终高于介质击穿压力；同时热分析得到的温度场数据，可以和结构力学分析做耦合，计算不同热状态下缸垫的压应力分布，提前识别出容易出现泄漏的薄弱位置。

　　很多一线结构工程师在做发动机周边部件设计时，容易忽略缸垫的热匹配问题，往往是样机做出来出现冲垫故障了才回头整改，不仅拉长开发周期，整改成本也会大幅提升。提前通过热仿真把不同工况下的热行为摸清楚，就能在设计阶段把密封裕度留足，比如针对高负荷工况下的最高温度区域，提前验证密封涂层的耐温极限，针对冷热冲击工况下的变形差，调整缸垫的回弹性能参数，保证在-40℃冷启动到满负荷高水温的全温度区间内，密封面都能保持足够的贴合度。

　　从安装边界来说，这款缸垫的厚度公差控制在±0.05mm以内，平面度要求不大于0.03mm，安装前需要彻底清理缸体与缸盖的结合面，不能有残留的旧密封胶、积碳或者金属毛刺，任何微小的异物都会导致局部压紧力不足，在热态下出现泄漏。同时缸垫本身有明确的安装方向，油道、水道的避让孔不能错位，一旦装反会直接阻断冷却液或者机油的流通，导致发动机短时间内出现过热、拉缸等严重故障。

　　这套分析方案里的热通量数据，还能为发动机冷却系统的设计提供参考：比如缸垫上哪个位置的热流密度大，对应的缸体水套位置就需要调整水流速度，加强局部冷却，避免出现局部热点导致爆震；哪个位置的温度梯度大，对应的缸盖壁厚就需要做适当加强，减少热变形量。对于工业用固定动力发动机来说，因为经常处于长时间高负荷运行状态，缸垫的热可靠性要求比车用发动机更高，这类热分析的结果就更有工程价值，可以直接支撑长耐久工况下的密封可靠性验证，减少后期现场运维的故障概率。
