隧道施工用卧式轴流通风设备结构

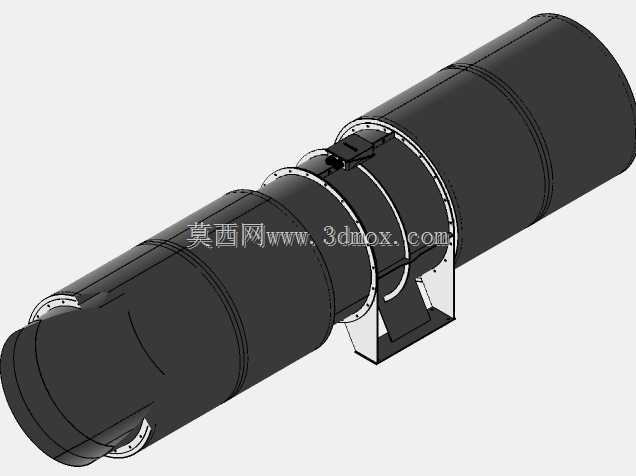

　　在地下隧洞开挖、封闭矿山采掘这类作业场景里，作业面的新鲜空气补给、有害粉尘与炮烟排出完全依赖专用的通风设备，这类长筒形轴流送风设备就是为这类受限空间通风需求设计的核心装备。从结构设计来看，整机采用分段式长筒布局，每段筒体之间通过法兰结构配合紧固件实现刚性连接，这种分段设计一方面是为了适配长距离送风时的叶轮、电机分段布置需求，另一方面也方便井下、隧洞内的转运与现场组装，毕竟狭窄的地下作业通道很难整体转运大长度的整机设备。筒体下部设置的一体式焊接安装支座，是结合现场安装的受力特点设计的，支座上预留的螺栓安装孔位匹配常规的设备安装基础尺寸，安装时不需要额外做复杂的支架适配，直接通过地脚螺栓固定在浇筑好的混凝土基础或者钢制安装平台上即可，

　　支座的加强筋板布局经过受力校核，能够承受设备长期运行产生的振动载荷，避免长期运行后出现支座变形、筒体偏移的问题。设备的核心送风功能依靠筒体内置的多级轴流叶轮实现，相比普通民用通风设备，这类设备的叶轮采用大弦长的机翼型叶片设计，能够在高风阻的长距离送风场景下维持足够的出口风压，保证新鲜空气能够输送到数百米甚至上千米外的作业面，同时叶轮做了动平衡校正，配合筒体内壁的消声结构，能够降低设备运行时的气动噪声，改善地下作业环境的噪音水平。从安装边界来看，整机的轴向长度较长，安装时需要在设备进风端预留至少一倍筒体直径的检修与进风空间，出风端对接硬质风筒或者柔性风带时，要保证连接段的同轴度，避免风筒偏斜产生额外的风阻影响送风效率；

　　筒体侧面预留的接线盒位置，要避开安装支座的正上方，方便后期电缆敷设与接线检修，同时接线盒的密封结构满足地下高湿、高粉尘环境的防护要求，避免水汽、粉尘进入接线腔造成电气故障。在实际使用场景中，这类设备既可以单机压入式送风，把地面新鲜空气直接压送到作业面，也可以多台串联布置，进一步延长送风距离，满足长距离隧洞掘进的通风需求；设备筒体上的分段法兰除了连接功能外，也可以作为后期设备维护时的拆解节点，不需要整体挪动设备就可以单独拆解某一段筒体，对内部的叶轮、电机部件进行检修更换，大幅降低地下作业场景下的设备维护难度。设计过程中还考虑了地下环境的运输限制，单段筒体的重量控制在常规井下运输设备的载重范围内，单段长度也适配斜井、平巷的运输罐笼、

　　轨道车的尺寸边界，不需要对运输通道做额外改造就能完成设备的转运进场。筒体外部的加强筋沿轴向均匀布置，能够提升薄壁筒体的结构刚度，避免设备运行过程中筒体受负压作用出现变形，同时也能在转运、吊装过程中减少筒体磕碰变形的概率，吊装点直接设置在筒体的加强筋位置，吊装时的受力能够均匀分散到整个筒体结构上，不会出现局部应力过大造成的筒体凹陷问题。
