多规格挖掘机铲斗作业属具结构设计

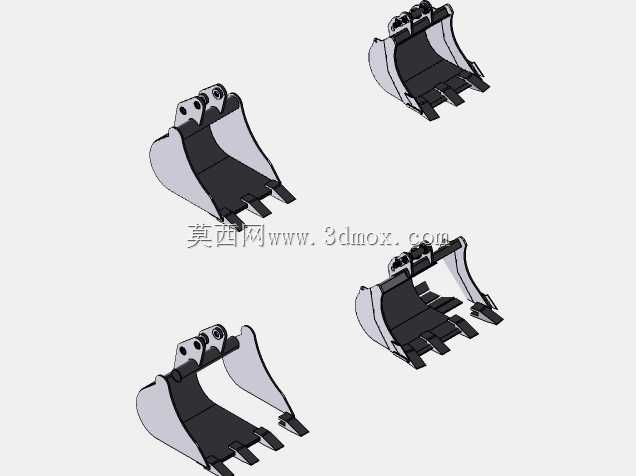

　　在土方施工、矿山剥离、市政管线开挖等不同作业场景中，挖掘机铲斗作为直接与作业介质接触的核心属具，其结构设计直接决定整机作业效率与耗材使用寿命。本次呈现的四款不同规格铲斗，分别对应不同作业工况的载荷需求与作业半径匹配要求，从窄幅小斗容的沟渠开挖斗，到宽幅大斗容的土方装载斗，再到带加强筋结构的岩石作业斗，覆盖了1.5吨到6吨级小型挖掘机的常用属具配置区间。

　　从结构设计逻辑来看，所有铲斗均采用焊接式箱型结构，斗背部设置纵向加强筋，筋板厚度根据斗容等级从6mm到12mm梯度递增，避免在重载挖掘时斗体出现焊缝开裂、侧板变形的问题。斗齿座采用嵌入式焊接结构，与斗唇板的贴合面做了45度坡口处理，焊接后整体抗冲击载荷能力比外置式齿座提升30%以上，适配高频次冲击的硬土、碎石作业场景。斗耳板的安装孔位严格匹配对应吨位挖掘机的连杆安装尺寸，孔内预留了钢套压装余量，安装时可根据主机厂销轴尺寸选配对应规格的耐磨钢套，降低铰接部位的磨损速率，日常维护时仅需更换钢套即可，无需整体更换斗耳结构，大幅降低属具全生命周期的使用成本。

　　不同规格铲斗的切削角设计存在明确区分，小斗容窄幅铲斗的切削角设置为32度，更适合垂直切入硬质土层，在管线开挖、窄槽作业时能减少侧壁阻力，避免斗体卡在沟槽内；大斗容宽幅铲斗的切削角设置为28度，搭配弧形斗底结构，在铲装松散土方、砂石时能更快满斗，收斗过程中物料不易洒落，单次循环装载效率更高。岩石作业款的铲斗在斗唇位置额外加装了可更换的耐磨护板，斗侧部也设置了侧护板，在接触碎石、风化岩等硬质介质时，避免斗体母材直接被磨料磨损，护板磨损后可单独切割更换，无需对整个斗体进行补焊修复。

　　从安装边界来看，四款铲斗的斗耳间距分别对应不同机型的连杆开档尺寸，最小款斗耳间距为120mm，适配1.5-2吨级微挖，最大款斗耳间距为220mm，适配5-6吨级小型挖掘机，所有铰接孔的同轴度公差控制在0.2mm以内，安装后不会出现连杆别劲、销轴偏磨的问题。斗体的卸料角均设计为45度，在动臂举升到最高卸料位置时，斗内物料可依靠自重完全卸净，不会出现粘斗、存料的情况，针对粘性土壤作业场景，斗底还预留了排气孔位，可根据作业需求自行开孔，减少铲斗提升时的负压吸附力，降低斗内粘土残留量。

　　在实际作业选型时，需要根据作业介质密度匹配对应斗容，松散土方作业可选择大斗容款提升装载效率，硬土、碎石作业则优先选择带加强结构的小斗容款，避免长期过载导致斗体变形、动臂载荷超限。不同铲斗的斗齿间距也做了差异化设计，窄幅斗斗齿间距为100mm，挖掘时切削阻力更小，宽幅斗斗齿间距为150mm，在松散物料作业时能减少斗齿的插入阻力，同时保证足够的扒料能力。所有焊缝均采用连续角焊缝，焊后做了去应力处理，避免长期交变载荷下焊缝出现疲劳裂纹，斗体材料选用Q355B低合金结构钢，在保证结构强度的同时控制整体重量，避免属具过重导致主机挖掘力损失过大。
