对称弯折式金属钣金结构件设计

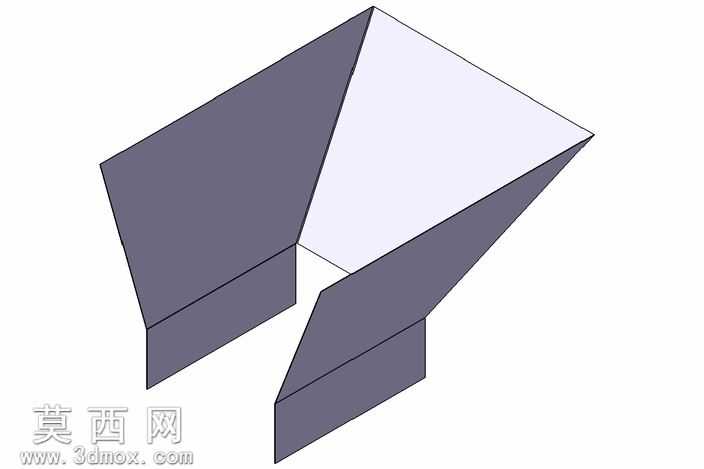

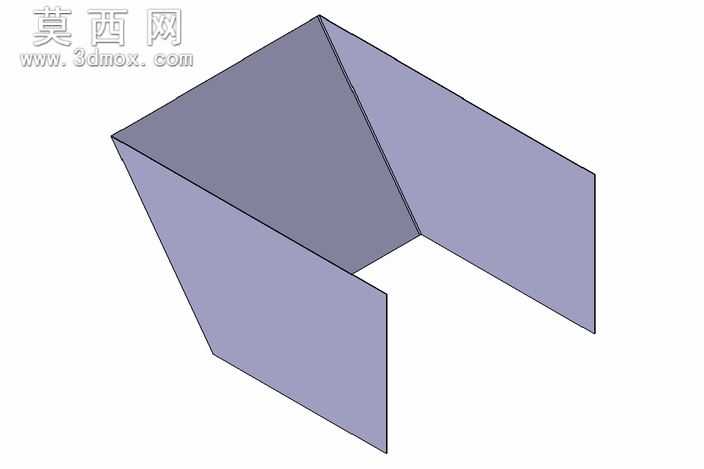

本钣金结构件采用三维参数化建模方式完成整体设计，建模过程中严格遵循钣金加工工艺规范，先绘制基础轮廓草图，通过基体法兰特征构建零件的基础平板结构，再依据装配对接需求绘制弯折边线，通过边线法兰特征生成两侧对称的弯折立边，弯折角度经过反复校核，既保证结构的空间形态符合对接要求，又避免弯折半径过小导致的加工开裂问题。建模全程同步设置合理的钣金工艺参数，包括统一的板材壁厚、适配常规冲压设备的弯折内R角、预留的工艺切口余量，确保模型可直接导出展开图用于激光下料与冲压弯折加工。材质配置选用常规冷轧钢板材质参数，在渲染环节调整金属材质的漫反射、粗糙度与反光度参数，还原冷轧板哑光银灰的真实质感，同时通过不同面的灰度区分，清晰展现零件的空间弯折结构，让观看者可以直观分辨各面的空间位置与连接关系。结构设计上采用对称式双弯折构型，上部为大角度斜向展开的对接面，下部为两个平行的竖直安装边，中间预留的对接间隙可适配配套构件的插接装配，整体结构无冗余设计，在保证结构刚度的前提下尽可能减少板材用料，降低加工成本。设计思路围绕注塑机配套波纹管的安装固定需求展开，前期梳理了波纹管与主机架的对接空间尺寸，确定了钣金件需要同时承担波纹管端部承托、与主机板定位连接的双重功能，因此将上部斜向面设计为与波纹管端部轮廓匹配的倾斜角度，下部竖直边预留安装孔位用于螺栓固定，弯折处的加强结构设计可避免安装受力后出现变形，整体结构无需额外焊接工序，仅通过下料、弯折两道核心工序即可完成加工，兼顾了结构实用性与加工经济性，可直接应用于相关设备的管线固定场景。
