手摇式橄榄切片设备结构设计

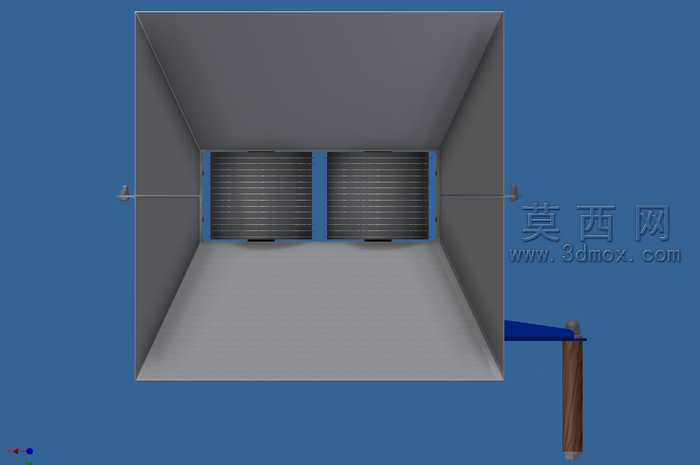

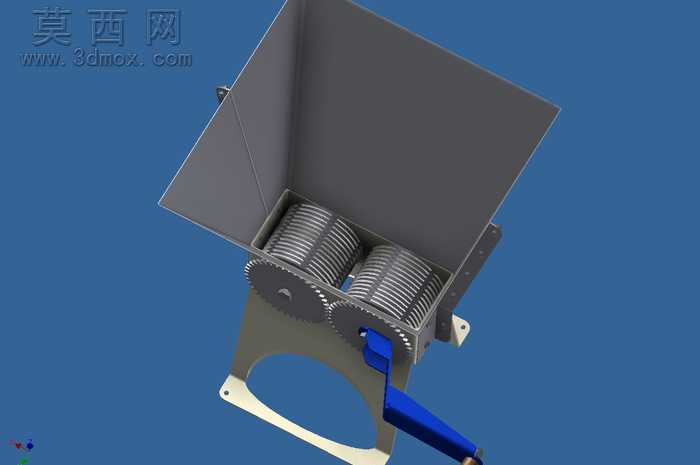

本作品为手摇式橄榄切片加工设备的三维设计方案，整体建模过程优先采用钣金件设计逻辑，适配激光切割加工工艺，大幅降低后续实物制作的加工成本与装配难度。建模阶段先完成整体功能框架的搭建，确定进料、传动、切片、出料四大功能模块的空间布局：上方采用敞口斜壁式进料斗设计，钣金折弯成型的料斗壁带有合理倾斜角度，可依靠橄榄自身重力顺畅滑落至下方加工工位，避免物料卡滞堆积。传动核心采用双齿轮啮合的同步传动结构，搭配带齿纹的双压辊组件，手摇动力输入端设置加长蓝色操作手柄，通过齿轮传动带动两根压辊反向同步转动，齿纹辊面可稳定夹持送入的橄榄，带动物料匀速通过切片工位，保证切片厚度均匀一致。设备主体支撑框架采用钣金折弯加安装耳的结构设计，底部预留弧形出料避让空间，加工完成的橄榄切片可直接从下方开口滑落收集，整体支撑结构通过安装耳可快速固定在工作台面，提升手摇操作时的设备稳定性。材质渲染阶段，钣金结构件统一采用哑光深灰金属材质，还原冷轧钢板激光切割后的真实质感，操作手柄采用亮蓝色工程塑料材质，既区分功能部件提升视觉辨识度，也还原了手摇部件的防滑握持属性，齿轮与压辊部件采用略带金属光泽的银灰色材质，突出机加工传动部件的精密质感。设计过程中充分考虑家用或小型加工场景的使用需求，无需外接电力驱动，纯手动操作即可完成橄榄切片作业，所有钣金部件均预留标准装配孔位，无需复杂焊接工序，通过标准紧固件即可完成整机组装，传动齿轮的模数、压辊的齿距、进料斗的倾斜角度均经过反复参数调整，既保证物料输送的顺畅性，也避免挤压过程中橄榄果核破损影响切片成品质量，整体结构紧凑无冗余部件，兼顾加工实用性与制作便捷性。
