二维直列转子定子混合器流场仿真分析模型

　　转子-定子混合设备在精细化工、食品加工、生物医药制剂等连续化生产场景中应用广泛，这类设备依靠转子高速旋转带动腔体内流体形成强剪切场，完成多相物料的分散、乳化、均质工序，相比传统搅拌釜式混合结构，其单位体积能量输入密度更高，混合均匀度可控性更强，适合处理中高粘度、对剪切粒径有明确要求的工艺段。本次涉及的二维直列转子-定子混合器结构，针对工业现场两种常见装配间隙做了流场层面的仿真还原，分别对应宽间隙4mm配置与标准间隙0.5mm配置，两种配置适配的工艺场景存在明确差异：宽间隙结构流道通径更大，允许流体携带少量固相颗粒通过，不易发生流道堵塞，适合处理含固量较高的浆料混合工序，运行过程中转子与定子的机械磨损速率更低，设备维护周期更长；

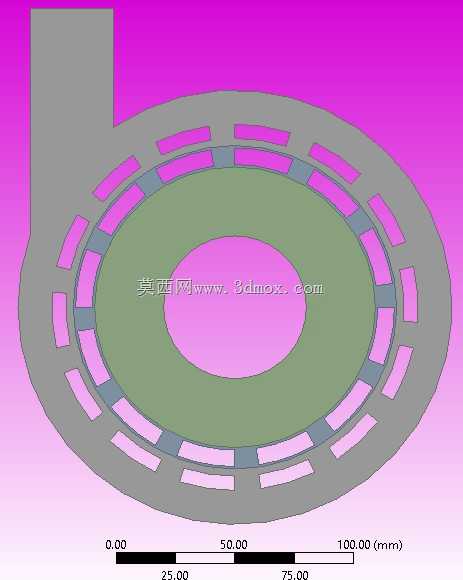

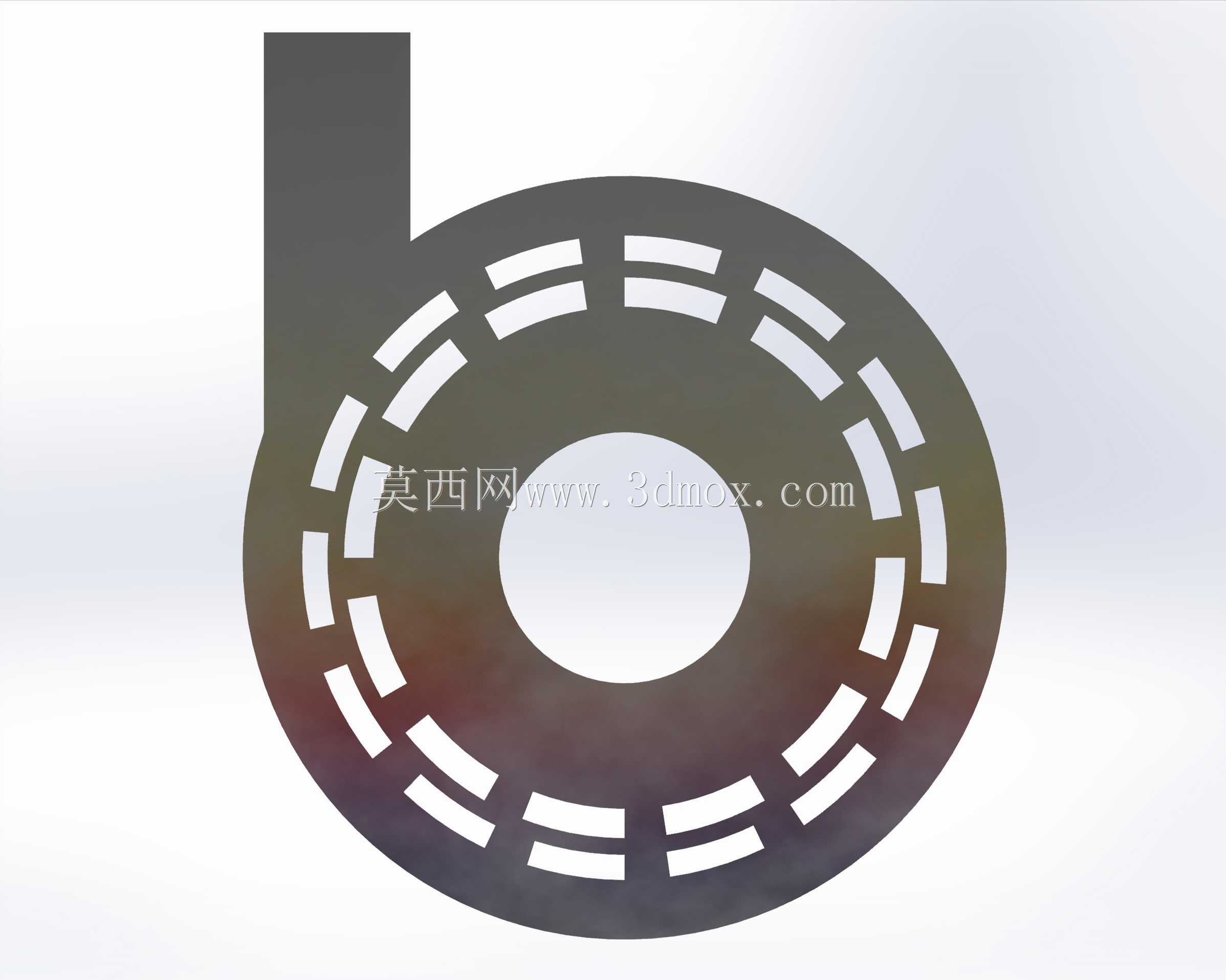

　　标准间隙结构的剪切间隙更小，转子旋转时在间隙区域形成的速度梯度更大，能够产生更强的剪切应力，适合需要超细分散、纳米级乳化的工艺场景，比如高端涂料分散、生物制剂均质等对物料粒径分布要求严苛的工序。从结构设计逻辑来看，该类混合器的定子采用周向均匀排布的开孔栅格结构，转子为带径向齿槽的回转结构，装配时需保证转子与定子的同轴度公差控制在0.02mm以内，避免高速旋转时出现动静部件刮擦，安装边界需预留足够的径向检修空间，同时进出口流道需做平滑过渡设计，减少流体进入混合腔时的偏流现象，避免局部流场死区导致的物料滞留变质。仿真过程采用水作为基准工作流体，还原了设备实际运行时的内部流场状态，通过标准k-ε湍流模型耦合滑动网格技术，

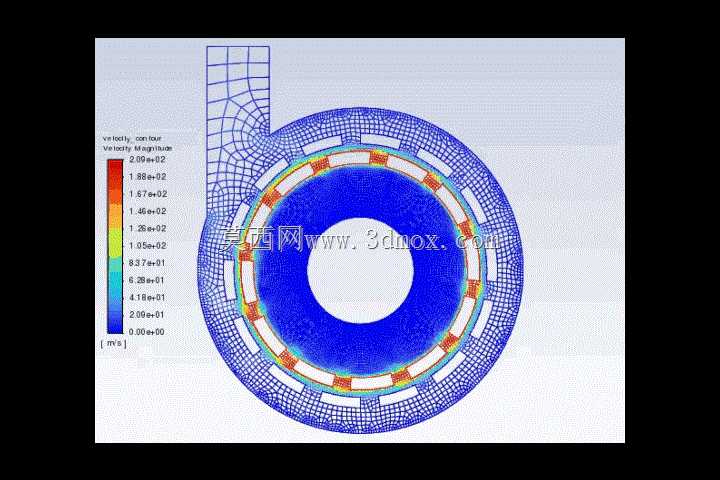

　　捕捉随时间变化的瞬态流动行为，能够清晰呈现不同间隙下的速度轮廓分布、混合模式差异以及剪切率沿径向的变化规律：在标准间隙配置下，高剪切区域集中在转子齿顶与定子栅格的间隙位置，流体经过该区域时速度从转子外缘的线速度快速降至定子侧的低速区，巨大的速度差形成的剪切力是完成物料分散的核心动力；而宽间隙配置下，高剪切区域的范围更宽，剪切应力峰值有所降低，流体在腔体内的循环流量更大，整体混合效率偏向大流量循环混合场景。从流场仿真结果的呈现形式来看，速度等值线的可视化输出能够直观反映不同径向位置的流速分布，帮助设计人员判断定子开孔的角度、转子齿形的排布是否合理，是否存在局部流速过低的滞留区，

　　是否存在局部剪切过强导致的物料温升过高问题——对于热敏性物料而言，局部剪切过强带来的瞬时温升可能导致物料变性，这也是结构设计阶段需要重点规避的问题。在实际工程选型过程中，除了间隙参数的选择，还需要结合工艺处理量、物料粘度、目标分散粒径等参数匹配转子的额定转速，转速过低则剪切强度不足无法达到混合要求，转速过高则会导致能耗陡增，同时带来设备振动、密封寿命缩短等问题。该二维仿真模型能够为三维结构的详细设计提供流场层面的基础数据支撑，帮助设计人员在方案阶段快速对比不同结构参数的流场特性，减少后续物理样机的试验迭代次数，缩短设备开发周期，降低研发阶段的试错成本。对于现场运维人员而言，理解不同间隙下的流场分布规律，也能够根据工艺需求快速调整设备装配参数，判断运行过程中出现的混合效果不佳问题是否与间隙磨损、流道堵塞相关，提升设备运维的针对性。
