重型剪式举升承载平台工业装载方案

　　在车间物料周转、重型工件工位转序、仓储装卸货位的作业场景里，固定工位的重载承载平台一直是衔接不同高度作业面的核心工装，这款剪式举升平台的台面结构，就是针对1.5吨额定装载工况做的专项结构设计。从实际使用场景出发，这类平台常被布置在生产车间的跨高度工位衔接处、仓库装卸货口、重型设备装配工位旁，用来承载待装配的重型零部件、整托包装的工业货品、待检修的中型设备总成，替代传统的固定坡道或者临时垫高工装，解决不同作业面之间的高度差带来的搬运难题，也能配合剪式升降机构的举升动作，在0到额定举升高度范围内任意位置停驻，匹配不同高度的作业需求，减少人工搬抬重物的高度差作业风险。

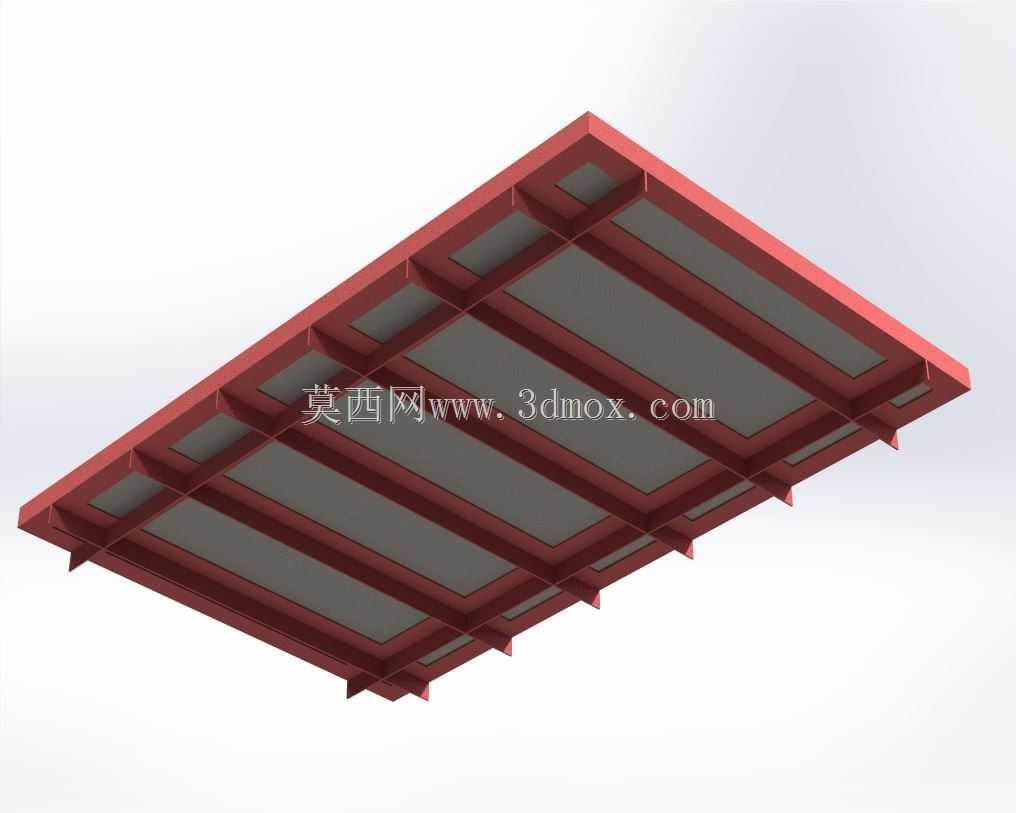

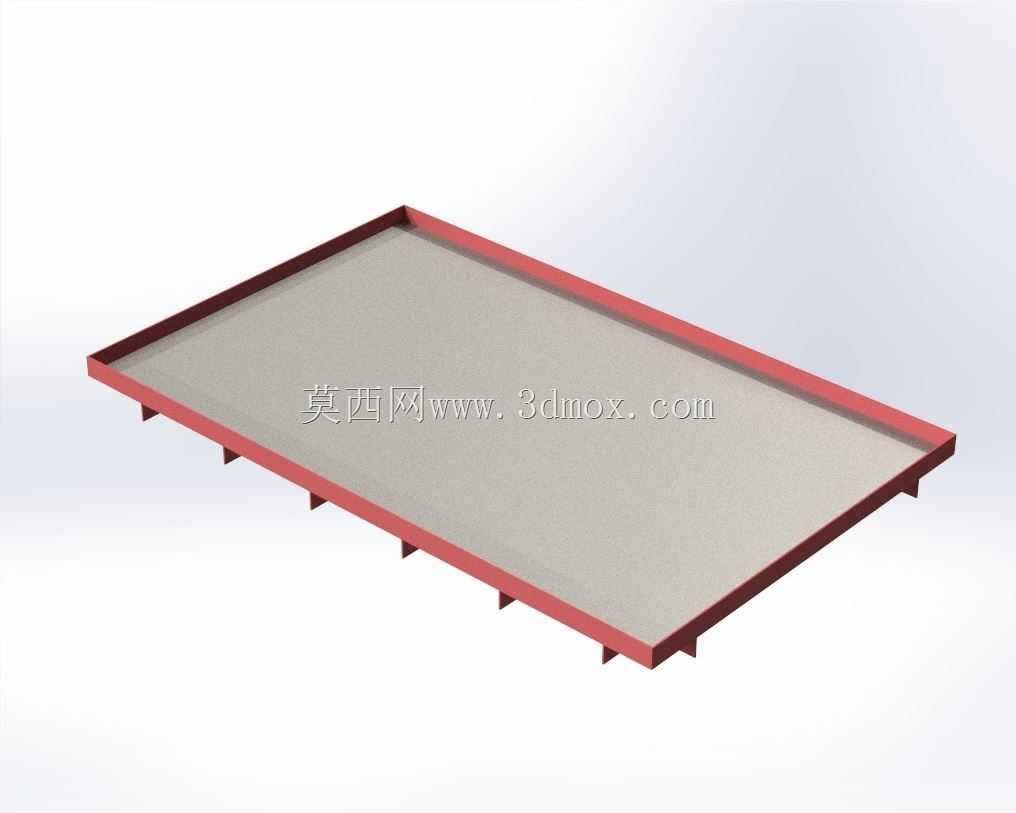

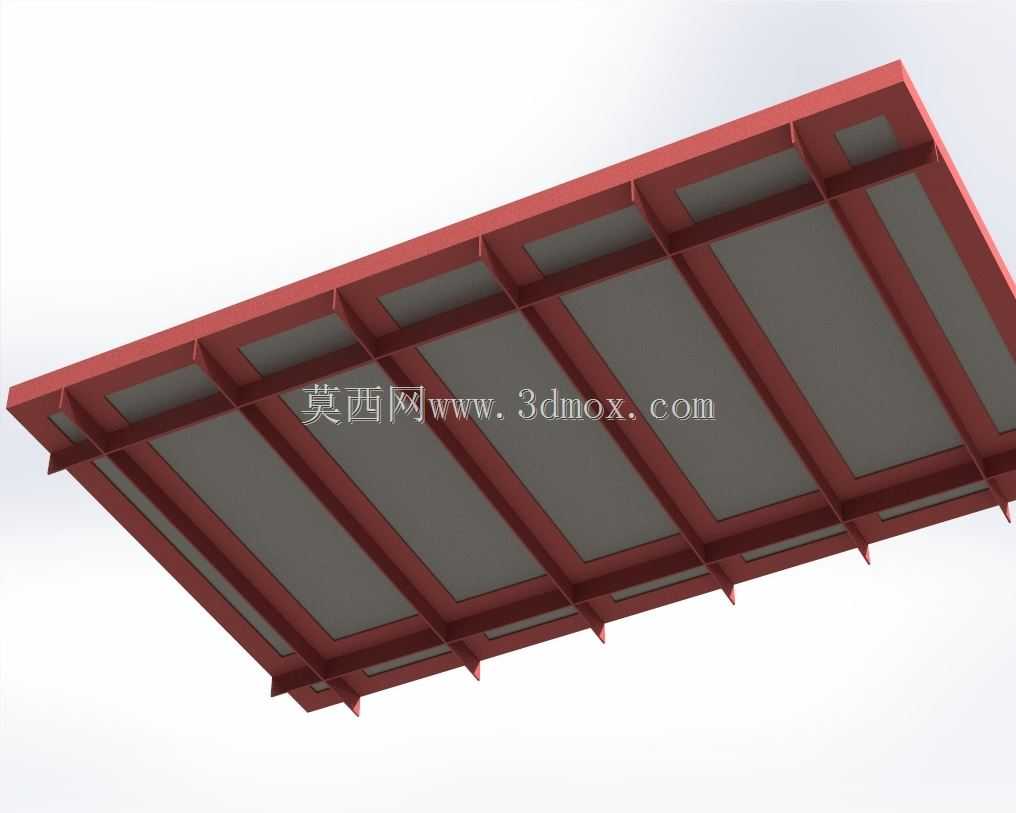

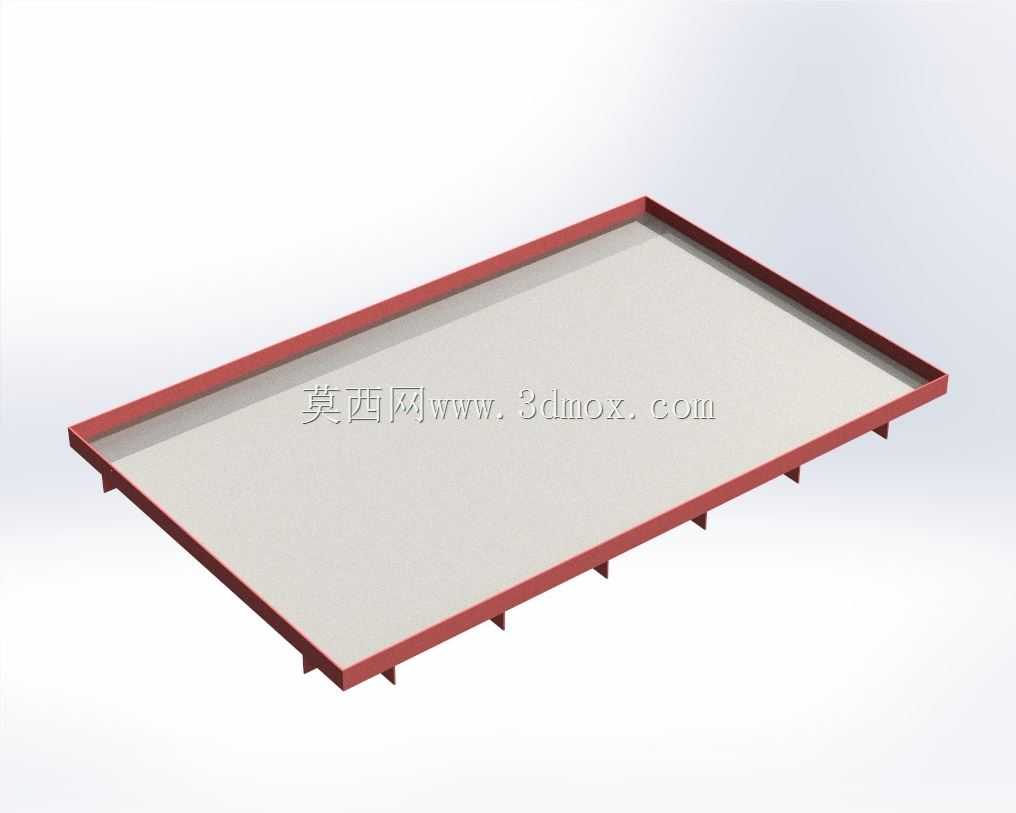

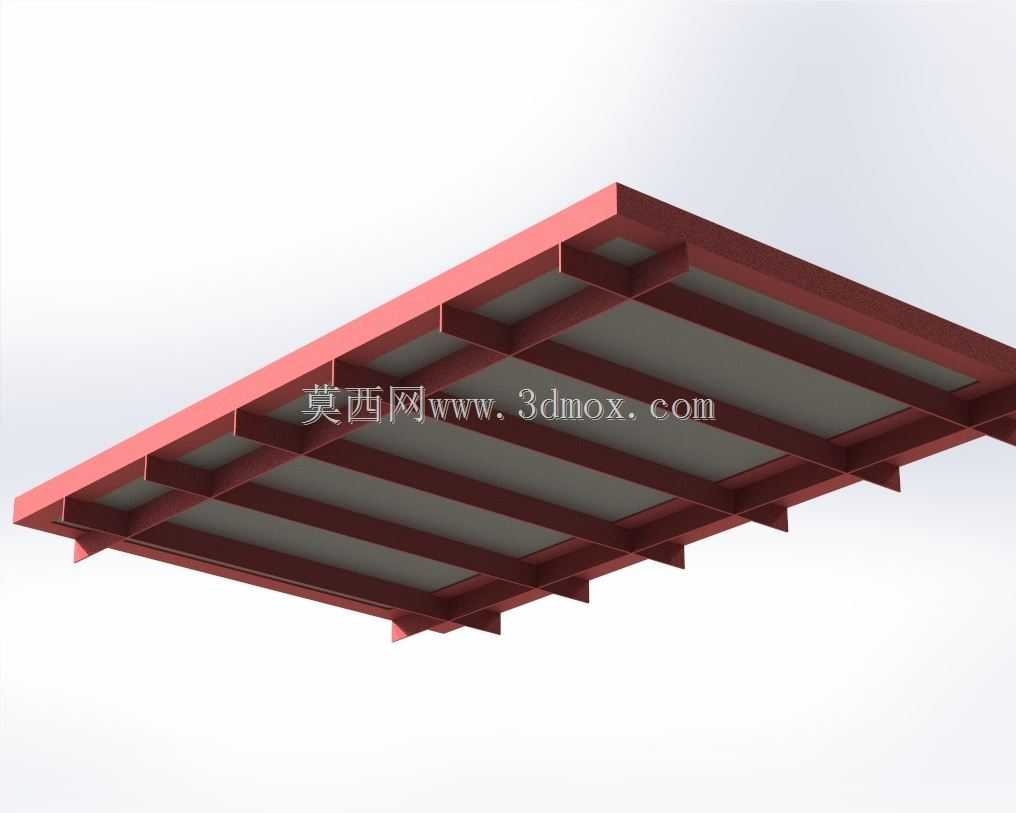

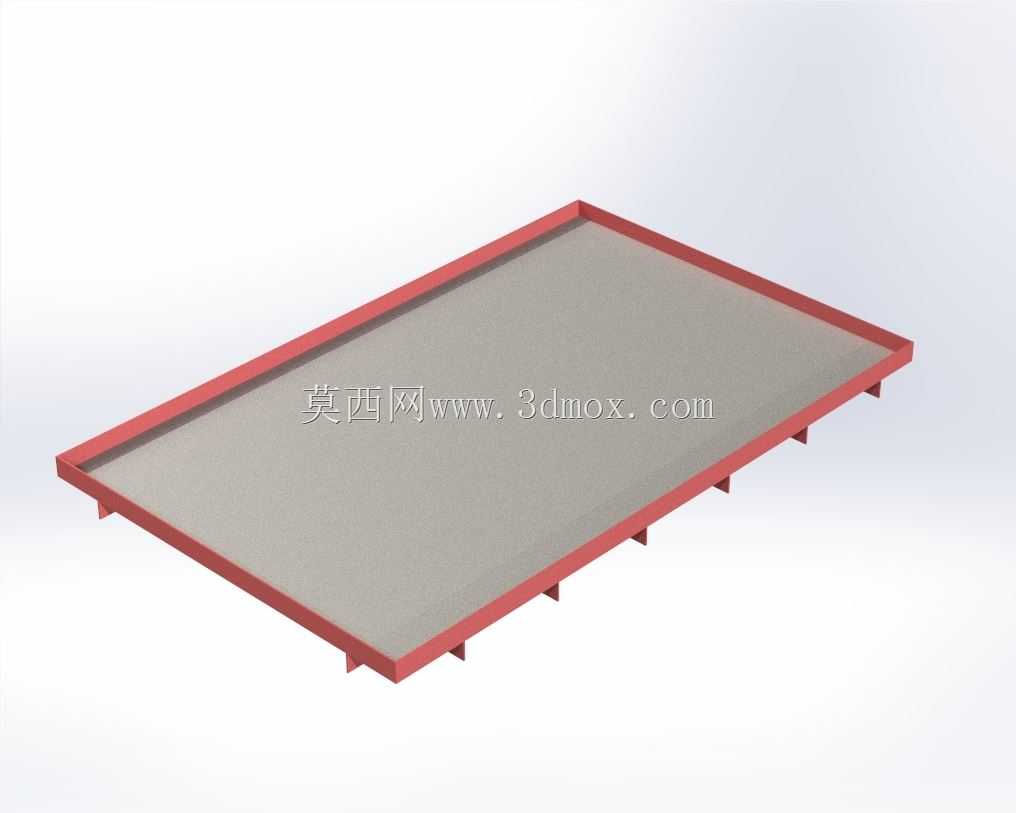

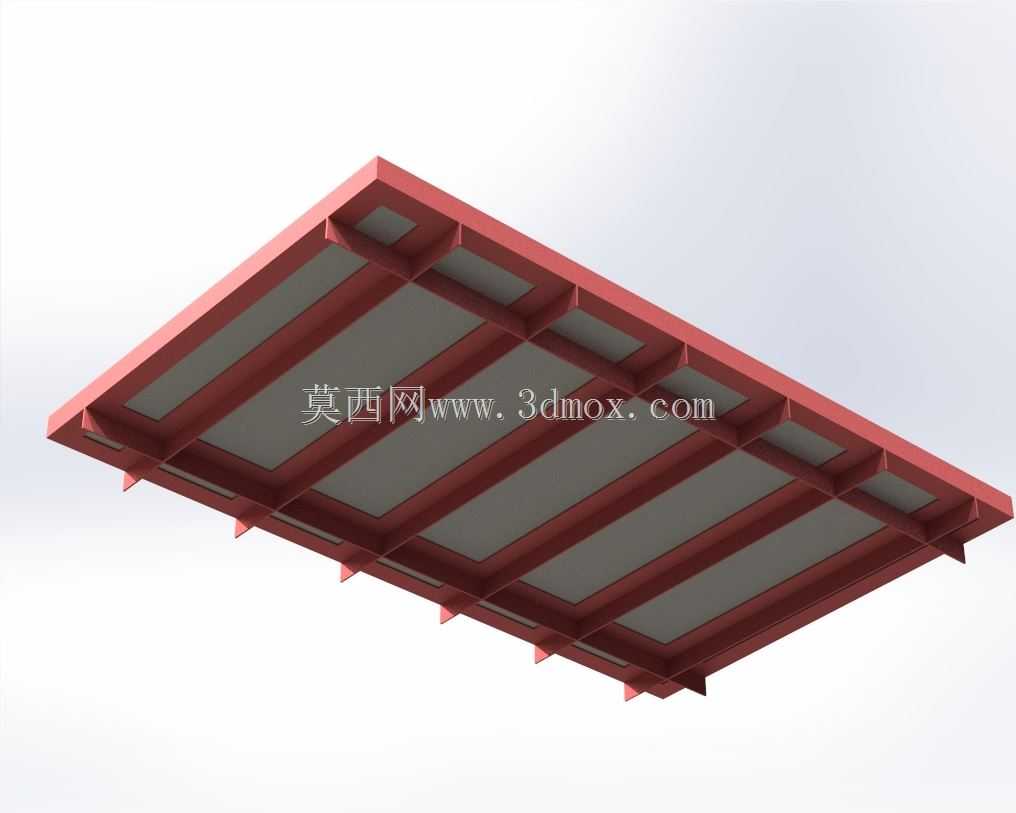

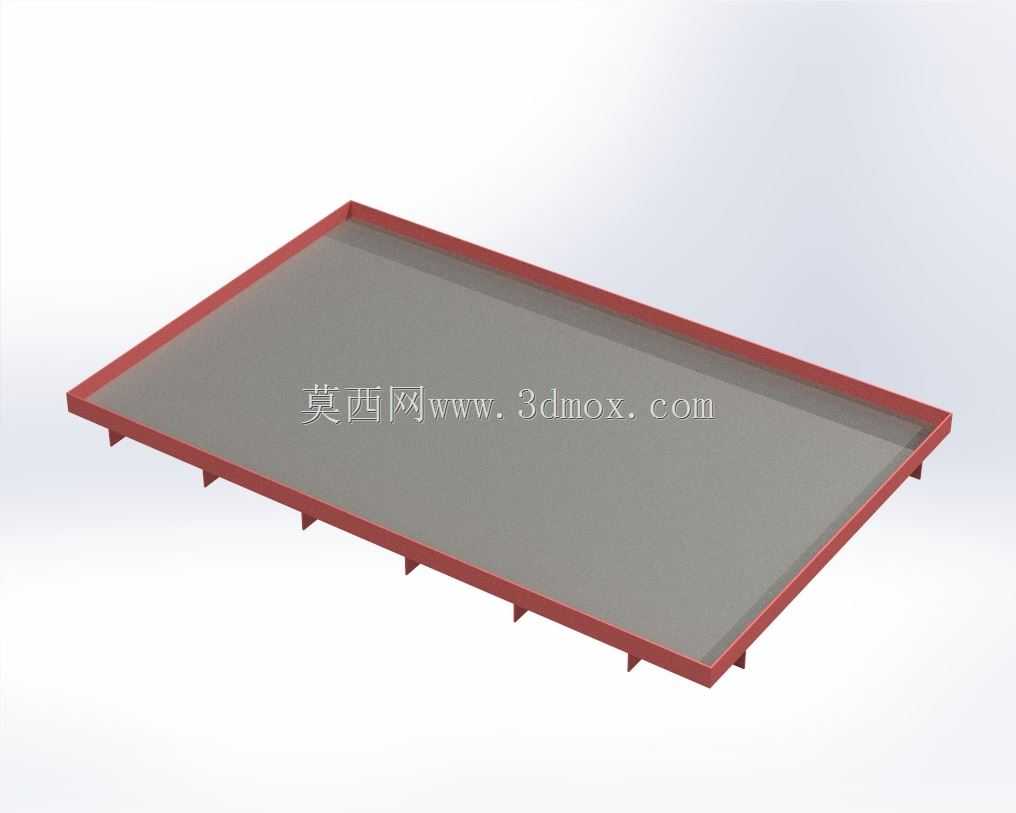

　　从结构设计思路来看，这款台面主体采用2062级BR结构钢作为主材，台面铺板选用5mm厚薄板，相比常规3mm厚度的铺板，在承受局部集中载荷时能更好地避免板面凹陷变形，针对重载工况下的台面挠曲问题，设计时在台面下方沿纵横两个方向布置了规格为75X6mm的等边角钢作为加强筋，加强筋的排布间距经过有限元受力分析反复校核，确保整个台面的支撑刚度均匀分布，不会出现局部刚度不足导致的应力集中问题。台面的围边采用同材质型钢折弯焊接成型，围边高度高于铺板上表面，能避免放置在台面上的工件、物料在举升或者移动过程中从台面边缘滑落，起到安全挡边的作用。台面底部预留了和剪叉臂铰接座的安装接口，接口位置的板件做了局部加厚处理，焊接位置开了单边V型坡口，保证焊透深度满足重载受力要求，避免举升过程中铰接位置出现焊缝开裂的问题。

　　焊接工艺设计上，这款台面的所有结构焊缝采用50mm焊段间隔100mm的断续焊方式，这种焊接模式一方面能减少连续焊接带来的台面热变形，控制台面整体的平面度误差在安装允许范围内，另一方面也能保证所有连接位置的焊缝强度满足2吨过载测试的受力要求，经过有限元仿真验证，在台面承受2吨均布载荷的极端工况下，台面的最大挠度仅为1.93mm，远低于行业通用的1/1000跨度的挠度允许值，结构完整性完全满足重载长期使用的要求。台面下方的支撑脚位置对应剪叉臂的支撑点位做了局部加强，每个支撑点位都焊接了加强筋板，将台面承受的载荷均匀传递到剪叉机构上，避免局部压强过大导致的台面变形。

　　从安装边界来看，这款台面的外形尺寸适配常规1.5吨级剪式举升机构的安装孔位，台面底部的铰接座安装间距、安装孔位尺寸都和通用剪叉臂的连接尺寸匹配，不需要额外做过渡连接板就能直接装配，安装时只需要保证台面和剪叉机构连接后整体的水平度误差在允许范围内，就可以完成台面部分的装配。台面的上表面没有做额外的防滑花纹处理，实际使用时可以根据作业场景需求额外铺设防滑橡胶板或者花纹钢板，适配不同的物料承载需求，比如在承载油污较重的工件时，可以更换防滑耐油的铺装层，在承载纸箱类包装货品时，可以铺设摩擦力更大的橡胶层避免货品滑动。

　　在实际选型适配时，这类台面结构可以根据使用场景的载荷需求调整加强筋的排布密度和板材厚度，如果是用于更大载荷的举升场景，只需要在现有结构基础上增加铺板厚度、缩小加强筋的排布间距，就可以快速衍生出不同载荷等级的平台结构，不需要完全重新做整体结构设计，能大幅缩短同系列产品的设计周期。针对不同的安装场景，台面的围边高度也可以根据需求调整，比如用于有叉车进出的装卸货场景，可以将对应方向的围边做缺口处理，方便叉车货叉进出台面取放货物；用于人员站立作业的检修场景，可以在围边上额外加装护栏安装座，方便后续装配安全护栏，满足高空作业的安全规范要求。

　　从结构建模的角度来看，这款台面的所有板件都采用常规的板材下料、折弯、焊接工艺，没有复杂的异形曲面结构，所有的折弯圆角、焊缝预留尺寸都符合常规钣金加工的工艺要求，生产时不需要特殊的加工设备，普通的激光切割机、折弯机、焊接设备就可以完成全部加工工序，加工成本可控，适合批量生产配套。建模过程中所有的安装孔位、铰接位置都做了参数化关联，调整台面长宽尺寸时，对应的加强筋排布、安装座位置都可以自动更新，能快速适配不同规格的剪式举升机构，减少重复建模的工作量。
