卧式压力容器结构设计与仿真解析

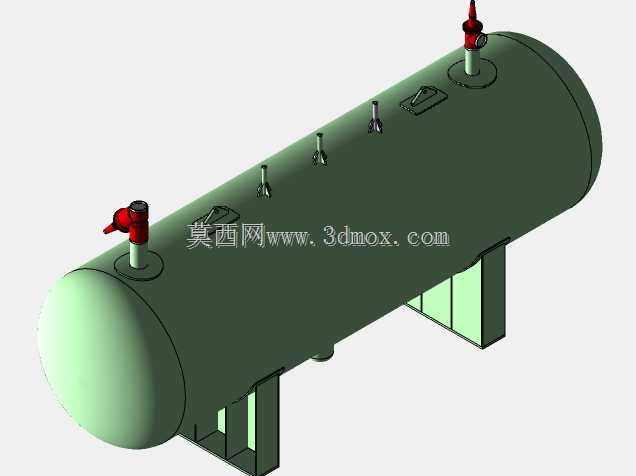

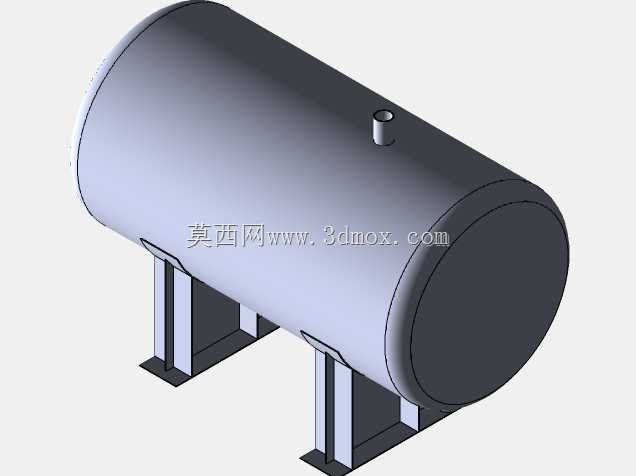

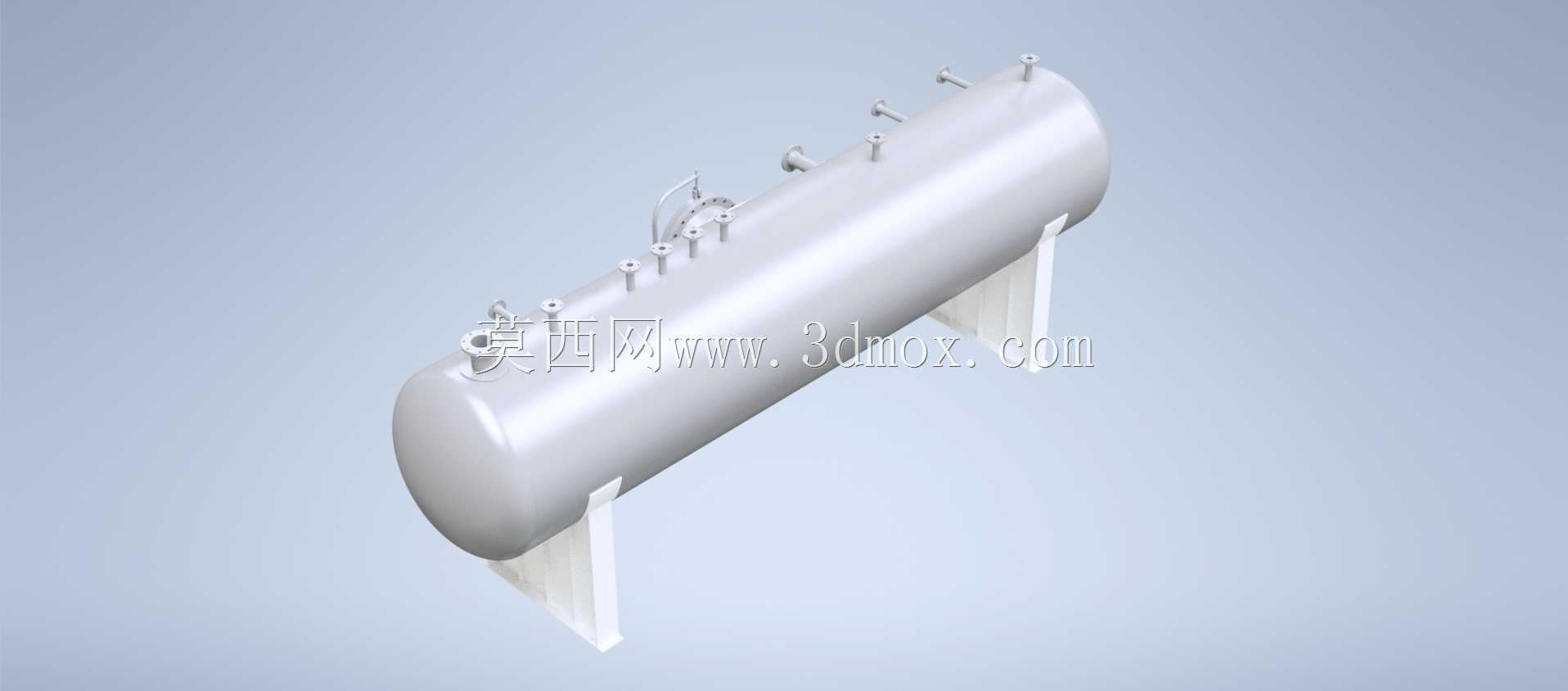

　　在化工、能源、轻工与公用工程系统里，卧式承压容器属于非常典型的过程装备，既承担介质储存、缓冲、换热或反应前后的稳压功能，也直接关系到管路布置、检修空间和现场安全边界。这套结构围绕圆筒形承压壳体展开，两端配置封头，筒体下部设置鞍式支承，侧部布置接管、法兰及相关连接接口，整体形态符合卧式容器在厂房内落地安装的常见方式。

　　从实际用途看，这类设备多用于气液两相介质或液态物料的暂存与压力维持，也可作为压缩系统、分离系统、冷却系统中的核心承压单元。设备工作时，内部压力会沿筒壁形成环向与轴向应力，封头区域则存在曲率变化带来的应力过渡，因此建模不能只做外观堆叠，而要把壁厚、封头曲面、接管开孔、补强区域和支座承载路径都表达清楚。圆筒段采用规则回转结构，有利于降低应力集中；封头通过平滑曲面封闭端部，使内压载荷能够连续传递；接管位置则需要结合工艺流程确定方位，避免与支座、管线和检修通道发生干涉。

　　结构设计时，首先要明确容器的总体长度、筒径、封头深度和支座跨距。筒体直径决定单位长度容积，也影响壁厚选取；总长受封头形式、接管区长度和安装空间共同约束。卧式设备的重心较低，但充满介质后重量较大，两个鞍座需要承担垂直载荷，并在热胀冷缩或轻微变形时保持合理约束关系。固定端与滑动端的支承思路在装配中应有所区分：一侧限制设备位移，另一侧保留一定自由度，以减少温度变化引起的附加应力。支座与筒体接触区域不能简单视为线接触，实际承载会通过垫板或包角区域扩散到筒壁，若局部刚度不足，容易在支座附近形成明显应力峰值。

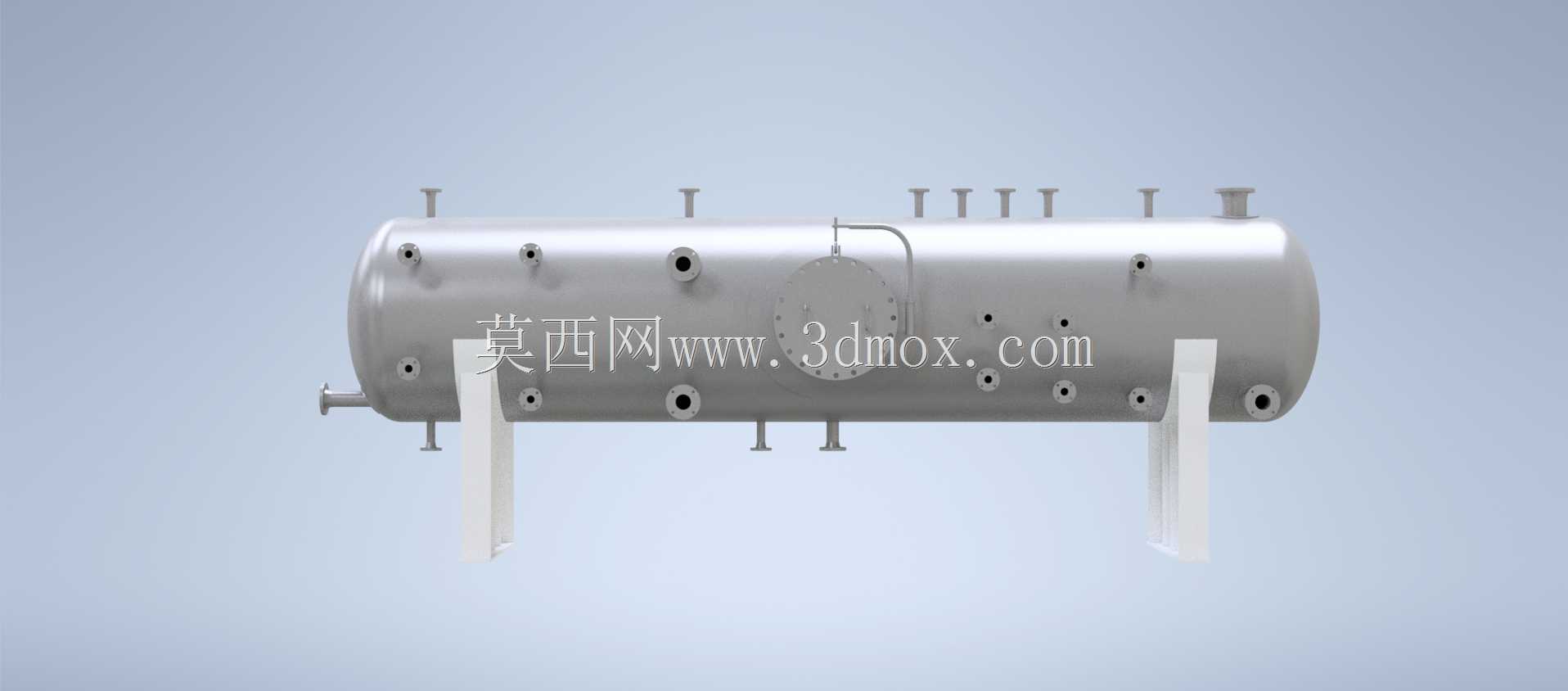

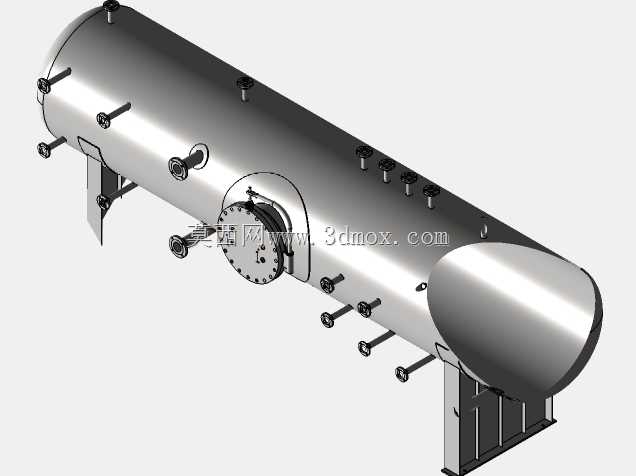

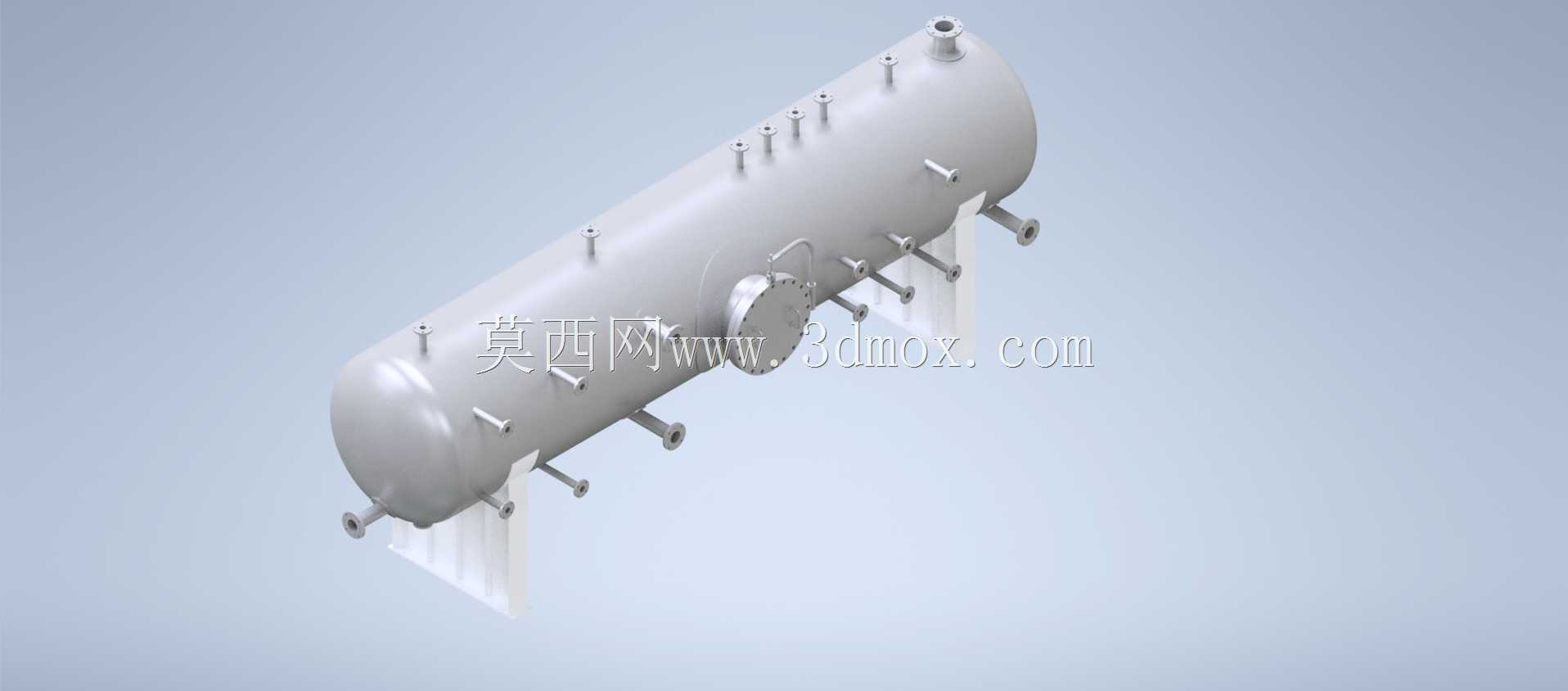

　　开孔与接管设计是容器建模中的重点。管口并非独立附件，而是与筒体形成连续受力结构。开孔会切断原有金属材料的承载路径，周边需要通过补强圈、厚壁接管或整体加厚方式补偿强度。法兰连接面要保证密封所需的平面度和螺栓分布空间，螺栓数量、规格与法兰外径会影响外围操作距离。对于靠近封头或支座的管口，还要考虑焊接可达性、阀门安装方向以及后期维护时扳手、吊装索具的活动范围。若管口朝向布置不合理，即使容器本体强度满足要求，现场也可能出现管线强行对中、检修人员无法接近等问题。

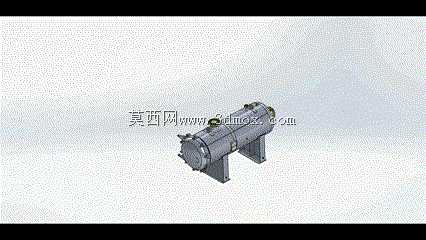

　　三维建模过程中，宜先建立筒体轴线与设备基准，再依次生成筒身、封头、接管、法兰、鞍座和紧固件。回转类零件可通过草图旋转获得主体，再用阵列方式处理螺栓孔、筋板和底板安装孔。装配关系不应只追求视觉贴合，而要反映真实约束：封头与筒体的同轴关系、法兰密封面的贴合关系、接管与筒壁的相贯关系、支座底板与基础平面的平行关系，都需要在模型中保持清晰。相贯线区域尤其要注意几何连续性，因为后续有限元分析时，开孔边缘、焊缝过渡和支座边角往往是网格细化与应力判读的关键位置。

　　从仿真角度看，内压工况是基础校核内容。筒体内壁施加均匀压力后，可观察圆筒段膜应力分布是否平稳，封头与筒体连接环缝处是否存在应力升高，接管开孔周边是否出现局部高应力。仅施加内压并不足以覆盖工程实际，还应结合自重、充液重量、支座反力、风载或地震工况下的边界条件进行判断。充液容器的下部壳体除承受内压外，还会受到物料重力引起的弯曲影响，鞍座之间的跨距过大时，筒体轴向弯矩会增加；跨距过小，则可能让支座反力集中，影响局部稳定。

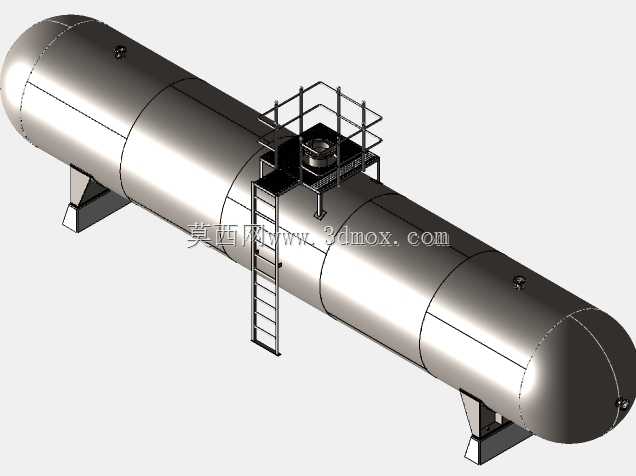

　　外形尺寸与安装边界需要在设计早期同步校核。设备外围应保留管口操作空间、法兰拆卸空间、安全阀起跳与检修空间，容器上方还要考虑吊装高度，底部则需核对基础标高、排污口位置和地脚螺栓布置。鞍座底板的孔距、孔径和基础预埋件相对应，任何偏差都会影响现场就位。对于并排布置的多台容器，还应保证管道走廊、阀门操作面和人员通道互不冲突。

　　这类模型的价值在于把工艺需求、承压强度、制造焊接和现场安装放进同一个几何对象中检查。通过完整装配与有限元分析，可以在投产前发现开孔位置不当、支座跨距不合理、密封空间不足或局部应力集中等问题，从而减少返工，提高容器在长期运行中的可靠性。
