管壳式换热器装配结构三维演示

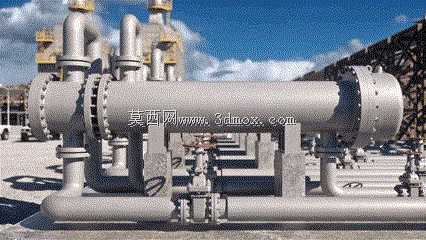

　　管壳式换热器是流程工业领域应用占比最高的间壁式换热设备，在石油炼化、化工合成、热电联产、集中供暖、食品灭菌、船舶动力等场景中承担不同温度流体间的热量传递职能，既可以作为加热器、冷却器使用，也可在精馏、蒸发系统中充当冷凝器、再沸器，适配从常压到数十兆帕、从零下低温到数百摄氏度高温的多工况换热需求，其结构可靠性直接决定整套工艺系统的运行稳定性。

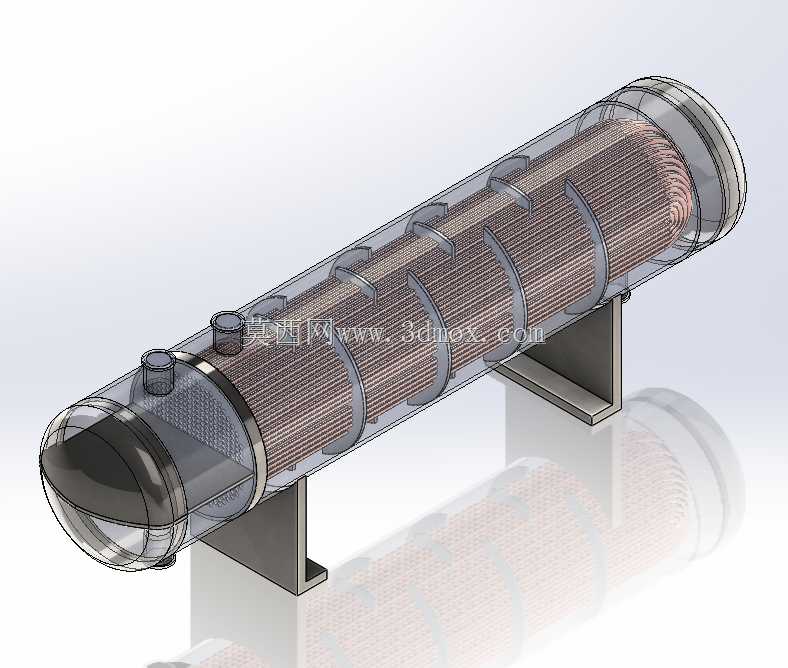

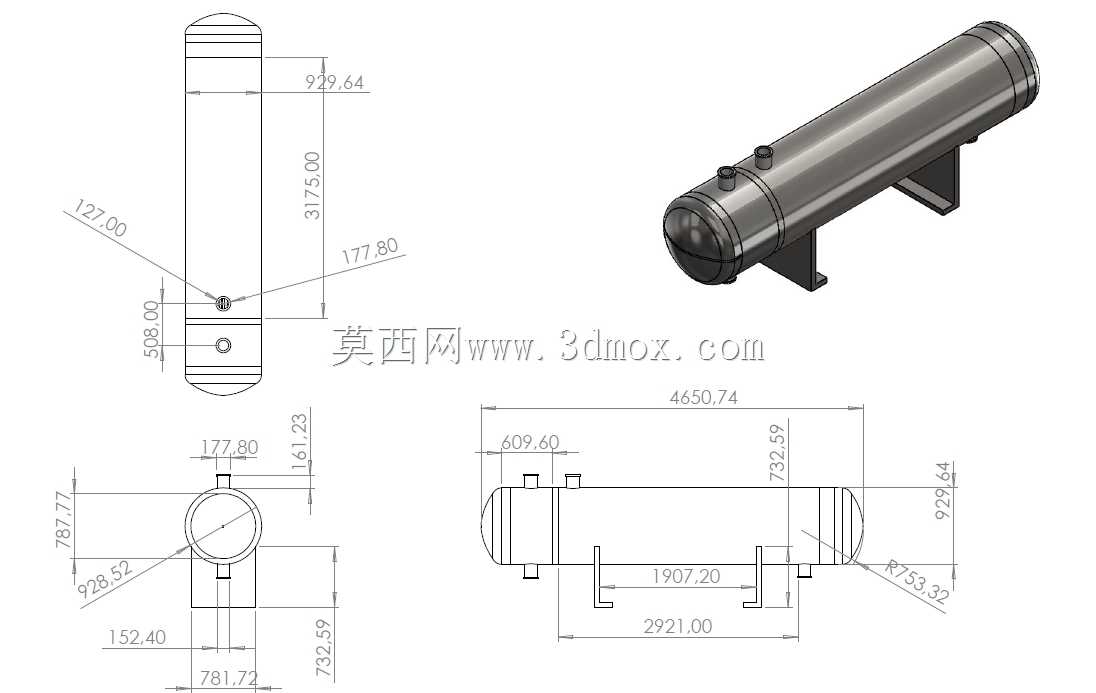

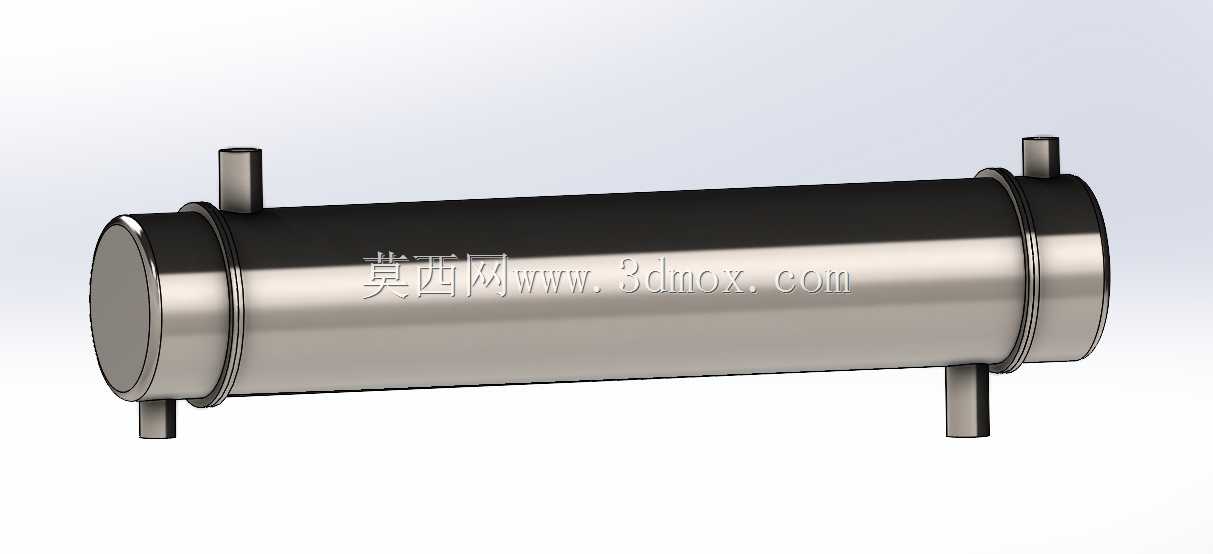

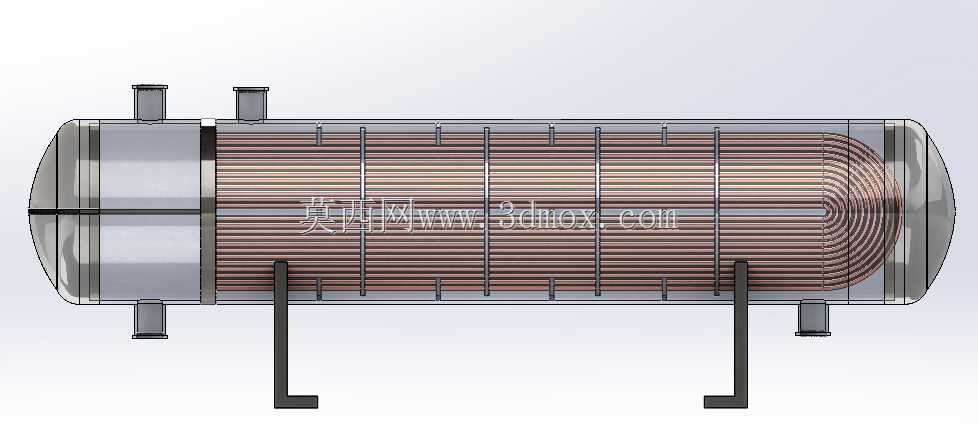

　　这套三维结构完整还原了固定管板式管壳换热器的全部核心构件，包含带进出口接管的圆筒形壳体、两端带分程隔板的管箱、穿满换热管的固定管板、折流板支撑组件、管程壳程密封法兰、紧固件及支座结构，建模过程严格遵循压力容器设计规范的尺寸匹配逻辑：壳体直径根据预设换热面积、换热管排布数量确定，换热管采用正三角形或正方形排布方式，管板厚度结合壳程与管程的设计压力、温差应力计算值确定，两端法兰的密封面形式、螺栓孔数量与孔径完全匹配对应压力等级的法兰标准，避免出现安装干涉问题。

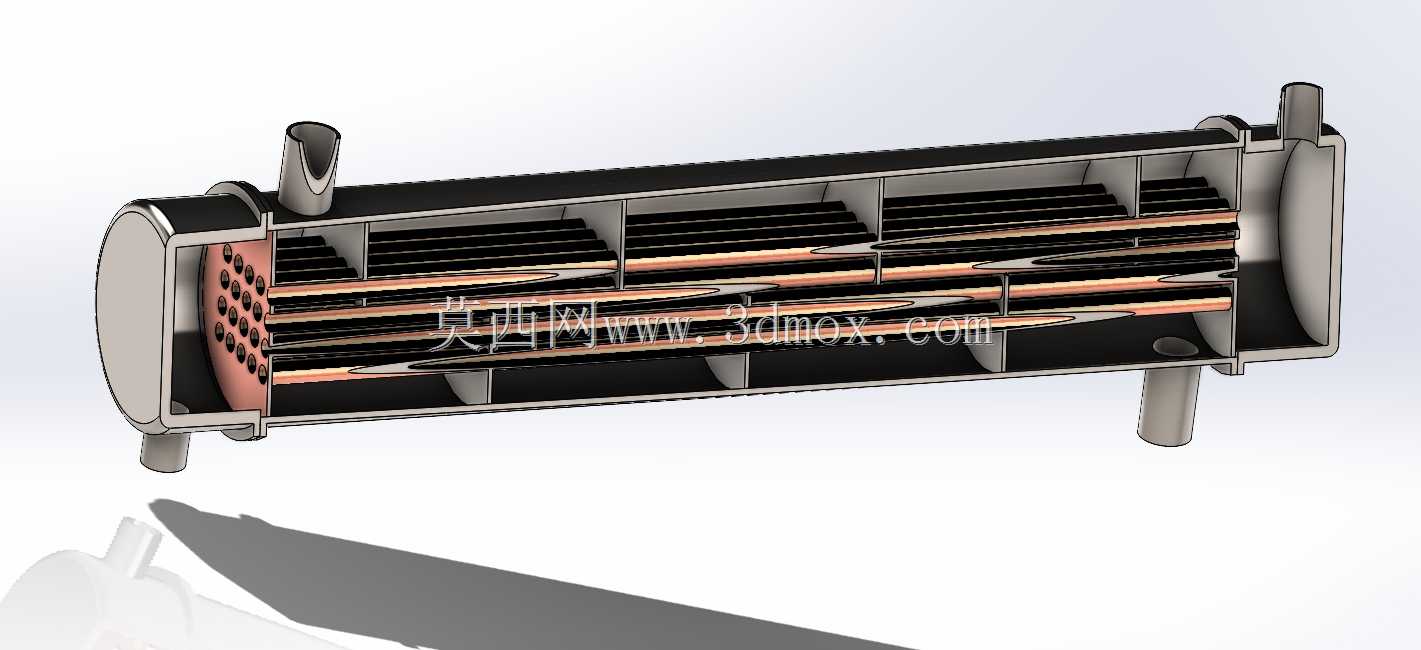

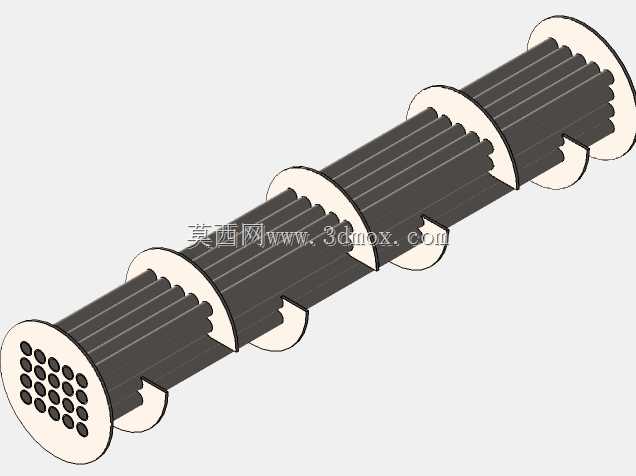

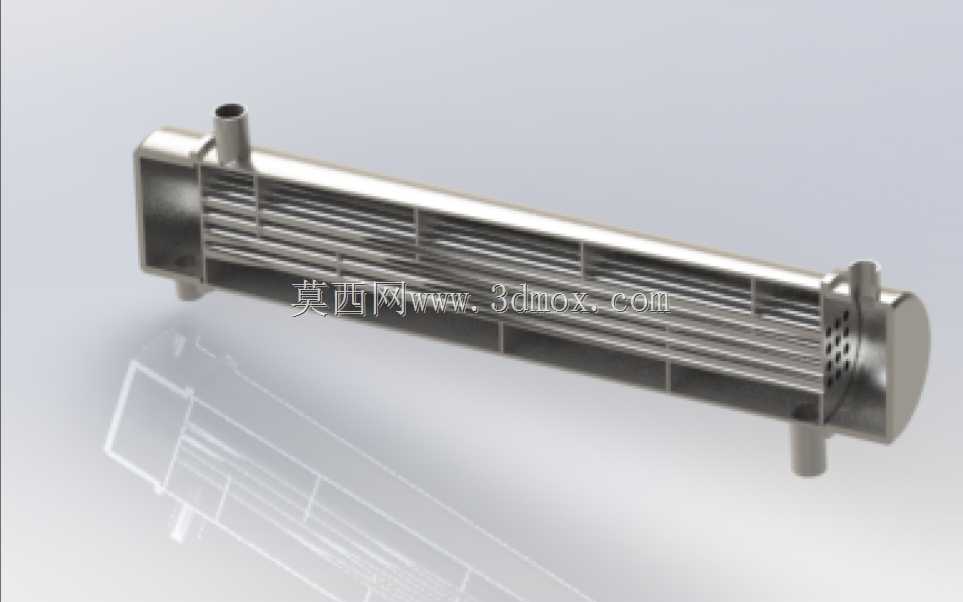

　　从结构功能逻辑来看，设备内部被管板分隔为两个独立的流体通道：管程介质从一端管箱的入口进入，顺着换热管内腔流向另一端管箱后导出，若为多程结构则通过管箱内的分程隔板改变流向，实现多次往返流动提升换热效率；壳程介质从壳体侧面的接管进入，在筒体内沿着折流板预留的通道横向冲刷换热管外表面，折流板的切口比例、板间距根据壳程介质的流速、换热系数要求调整，既可以支撑换热管避免流体诱发振动，也能延长壳程介质的流动路径、提升湍流程度，减少换热管壁面的滞流层厚度，强化整体传热效果。

　　建模过程中对安装边界的还原完全贴合工程实际：设备底部的鞍式支座预留了地脚螺栓安装孔位，支座间距根据壳体长度、重量分布确定，其中一端支座设置长圆孔以适配设备运行时的热胀冷缩位移，避免温差应力造成结构变形；所有接管的法兰端面位置、伸出长度都考虑了现场管路对接的操作空间，管箱端盖的螺栓预留足够的扳手操作间距，设备吊装位置的吊耳设置在壳体重心对应位置，满足现场安装、检修的吊装需求。

　　针对设备运行中常见的温差应力问题，这套结构也还原了对应的设计细节：当管程与壳程介质温差超过50摄氏度时，壳体上可设置膨胀节结构来补偿换热管与壳体的热膨胀量差值，避免管板与换热管连接位置出现拉脱泄漏；管板与换热管的连接采用强度焊加贴胀的工艺结构，既保证密封性能，也能消除换热管与管板孔之间的间隙腐蚀隐患，适配含腐蚀性介质的工况。

　　在实际选型应用中，这类管壳式换热器的结构参数需要根据两侧介质的物性参数、流量、换热负荷、允许压降来调整：对于易结垢的管程介质，会采用较大管径的换热管、减少程数，方便后期清洗疏通；对于腐蚀性介质，会优先将其安排在管程，仅需对管箱、换热管采用耐腐蚀材质，降低壳体的材质成本；对于高压工况，则会尽量让高压介质走管程，因为换热管的承压能力远大于大直径壳体，可有效降低设备整体壁厚与制造成本。

　　这套三维装配演示完整呈现了各零部件的装配顺序与配合关系，从支座定位、壳体与管板组对、换热管穿装、折流板拉杆固定，到管箱法兰对接、紧固件安装的全流程都有清晰的结构展示，能帮助结构设计人员快速理解管壳式换热器的设计逻辑，也可作为设备选型、安装交底环节的直观参考，避免现场安装时出现配合错位、空间预留不足的问题。
