工业产线拾取放置多关节机械臂结构设计

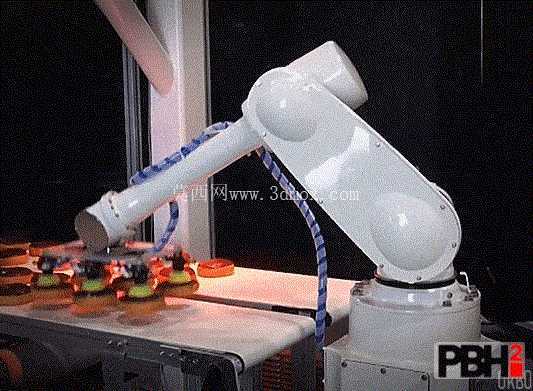

在3C电子组装、汽车零部件分拣、食品包装后段整理这类需要高频重复取放动作的产线场景里，这类多关节拾取放置机械臂是替代人工重复劳作、稳定作业精度的核心执行单元。不同于重载搬运机械臂的大负载低速度取向，这款机械臂的设计定位是轻载高速场景，末端执行器适配真空吸盘、柔性夹爪等多种快换接头，可对应不同材质、形状的工件搬运需求，比如PCB板上下料、注塑件水口切除后的取件、包装盒的分拣码放，都能通过末端工装的快速切换适配不同工位的作业要求。

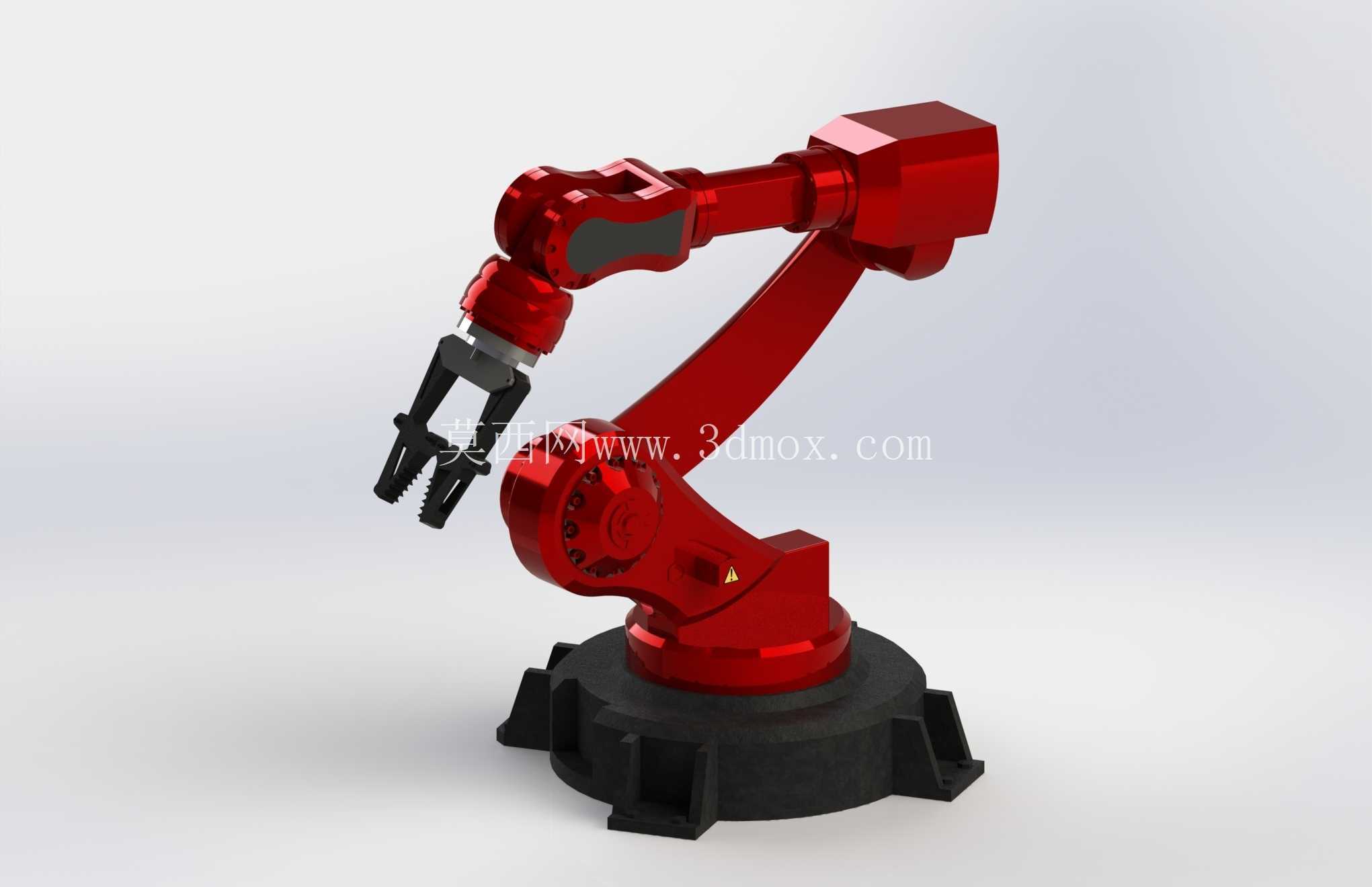

从结构设计逻辑来看，这款机械臂采用六自由度关节构型，关节布置依次为底座回转关节、大臂俯仰关节、小臂俯仰关节、腕部回转、腕部俯仰、腕部翻转，完全覆盖三维空间内的任意作业姿态需求，作业半径覆盖从底座中心向外800mm的环形区间，可适配宽度在1.2米以内的输送线双侧工位布置，安装时底座采用法兰式连接结构，固定面预留12个M12螺栓安装孔，安装平面平面度要求控制在0.1mm以内，避免底座安装偏差带来的整机运动精度损失。

各关节的传动结构经过针对性优化，底座回转关节采用交叉滚子轴承承载径向与轴向倾覆力矩，可承受末端满载时产生的最大120N·m倾覆载荷，满足臂展完全伸展时的负载稳定性要求；大臂与小臂的关节内置谐波减速器，配合伺服电机的高精度位置反馈，重复定位精度可控制在±0.03mm以内，完全满足电子类零件组装的对位精度要求。臂体外壳采用铸造铝合金一体成型结构，在保证结构刚性的前提下尽可能降低运动部件自重，减少关节电机的负载惯量，提升高速运动时的响应速度，臂体内部预留走线槽，所有动力线缆与信号线缆均从臂体内部穿过，避免外部走线在运动过程中产生剐蹭、缠绕风险，同时外部管线采用波纹防护套包裹，适配车间内多粉尘、少量切削液飞溅的作业环境。

在实际产线布局时，这款机械臂的安装底座高度可根据输送线高度调整，常规适配750-900mm高度的标准流水线，末端最大负载为5kg，可覆盖绝大多数轻小型工件的取放需求，运动速度可根据产线节拍调整，最大关节运动速度可达180°/s，标准取放循环时间可控制在1.2秒以内，匹配每分钟40-50件的产线节拍要求。设计时还考虑了维护便利性，各关节的伺服电机与减速器均采用模块化安装结构，单关节故障时可单独拆解更换，无需拆解整臂结构，降低产线停机维护的时间成本；关节处的密封结构采用IP54防护等级设计，可阻挡车间内常见的粉尘、水雾侵入内部传动结构，延长设备的日常维护周期。

从安装边界来看，机械臂全伸展时的最大高度为1120mm，底座安装所需的地面固定区域尺寸为300mm×300mm，周边预留100mm的维护操作空间即可，无需额外的大型安装基座，适合在现有产线上进行改造加装，无需对原有产线结构做大规模调整。腕部末端的安装法兰采用标准ISO 9409-1-40-4-M6接口，可直接适配市面上绝大多数标准末端执行器，无需额外制作转接法兰，降低用户的工装适配成本。

在作业逻辑适配层面，机械臂的关节运动范围做了软限位与硬限位双重保护，底座回转角度范围为±170°，大臂俯仰角度范围为-45°~+120°，小臂俯仰角度范围为-60°~+90°，腕部各关节的运动范围也根据常见产线的干涉风险做了限位设置，避免运动过程中与周边的输送线、料架、工位设备发生碰撞，同时预留外部IO接口，可直接对接产线的PLC控制系统，接收上游工位的工件到位信号后自动执行取放动作，无需额外增设独立的控制单元，方便接入现有产线的控制系统。
