1D塔架结构模态特性分析三维建模成果

　　塔架结构作为高耸承载类构件，在输电线路架设、通讯信号塔搭建、工业高耸设备支撑、风力发电机组塔筒支撑等场景中应用广泛，这类结构长期承受风载、设备运行振动、地震动载荷等交变外力作用，其动态特性直接决定了结构运行的稳定性与服役寿命，一旦固有频率与外部激励频率重合引发共振，轻则造成结构连接部位松动、构件疲劳损伤，重则引发整体结构垮塌的严重工程事故，因此在塔架结构的设计阶段开展模态分析，明确结构的固有频率与各阶振型特征，是结构动力学校核中不可或缺的核心环节。本次针对1D塔架结构开展的模态分析建模，完全围绕工程实际中细长格构式塔架的受力特征搭建，建模过程中首先对塔架的实际承载边界做了等效还原，塔架底部采用与实际工程一致的固定约束形式，

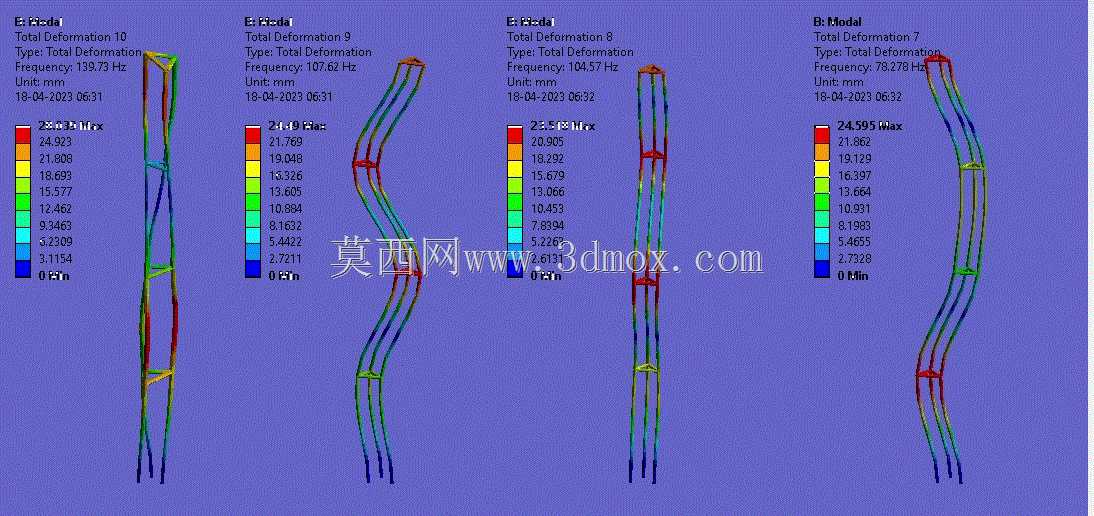

　　模拟塔脚与基础承台的刚性连接状态，构件之间的连接节点按照刚接处理，还原实际工程中法兰连接、焊接节点的传力特性，避免因约束设置偏差造成模态计算结果与实际情况偏离。从结构构型来看，该1D塔架采用等截面格构式设计，主弦杆沿高度方向通长布置，横隔材与斜材按照固定间距分层设置，整体长细比符合高耸细长塔架的典型尺寸特征，建模过程中对构件的截面参数做了等比例还原，主弦杆采用较大截面的型材承担轴向拉压载荷，斜材与横隔材采用较小截面型材承担剪切力与横向载荷，整体质量分布沿高度方向均匀变化，完全匹配实际工程中1D简化塔架的质量刚度分布特征。模态计算提取了结构的前四阶主要振型，从振型云图可以看到，低阶振型主要表现为塔架沿两个水平正交方向的整体弯曲振动，

　　振型位移从底部固定端向顶部自由端逐渐增大，最大位移出现在塔架顶部位置，这与实际高耸结构受载后的变形规律完全一致；高阶振型逐步出现局部段的弯曲变形，振型节点出现在塔架中下部的横隔布置位置，说明横隔材的设置有效提升了塔架局部段的刚度，改变了高阶振型的分布特征。不同阶次对应的固有频率依次递增，一阶频率对应结构最容易被激发的共振区间，在实际工程应用中，需要确保外部激励的频率区间避开各阶固有频率的共振带，比如风致涡激振动的频率、顶部搭载设备的运行振动频率、地震动的卓越频率等，都需要与计算得到的固有频率做校核比对。从设计思路层面，这类1D塔架的模态分析建模，核心是在保证计算精度的前提下提升计算效率，采用梁单元对各杆件做离散处理，

　　相比实体单元建模可以大幅减少计算量，同时能够准确还原杆件的拉压、弯曲、剪切变形特性，完全满足工程前期方案阶段的动力学特性校核需求。建模过程中对安装边界的还原尤为关键，底部约束的刚度直接影响低阶固有频率的计算结果，如果约束刚度设置偏软，会导致计算得到的固有频率低于实际值，造成共振风险预判不足；如果约束刚度过大，则会高估结构的抗振性能，给后续结构运行留下安全隐患。在实际工程应用中，这类模态分析结果可以直接指导塔架的结构优化，比如当某阶固有频率落入常见激励频率区间时，可以通过调整主弦杆的截面尺寸、优化横隔材的布置间距、改变局部段的质量分布等方式，调整结构的固有频率避开共振带，同时也可以根据各阶振型的最大位移位置，针对性地加强对应部位的构件刚度，提升结构整体的抗振性能。对于塔架上搭载的附属设备，也可以根据振型分布选择振动幅值较小的位置安装，降低设备运行过程中的振动冲击，延长设备的使用寿命。此外，模态分析得到的振型参与系数等结果，还可以为后续的瞬态动力学分析、谱分析等提供基础数据支撑，是整个塔架结构动力学分析流程中的基础核心环节，本次建模完整还原了塔架的结构特征与约束状态，计算得到的各阶振型与固有频率结果，能够直接为同类细长格构式塔架的设计校核提供参考依据，帮助设计人员在方案阶段快速预判结构的动态特性，减少后续物理样机测试的迭代次数，降低设计研发成本。
