带操作摇杆的螺旋顶升承重机构

项目分类:千斤顶 发布时间:2023-08-01 ID:703651

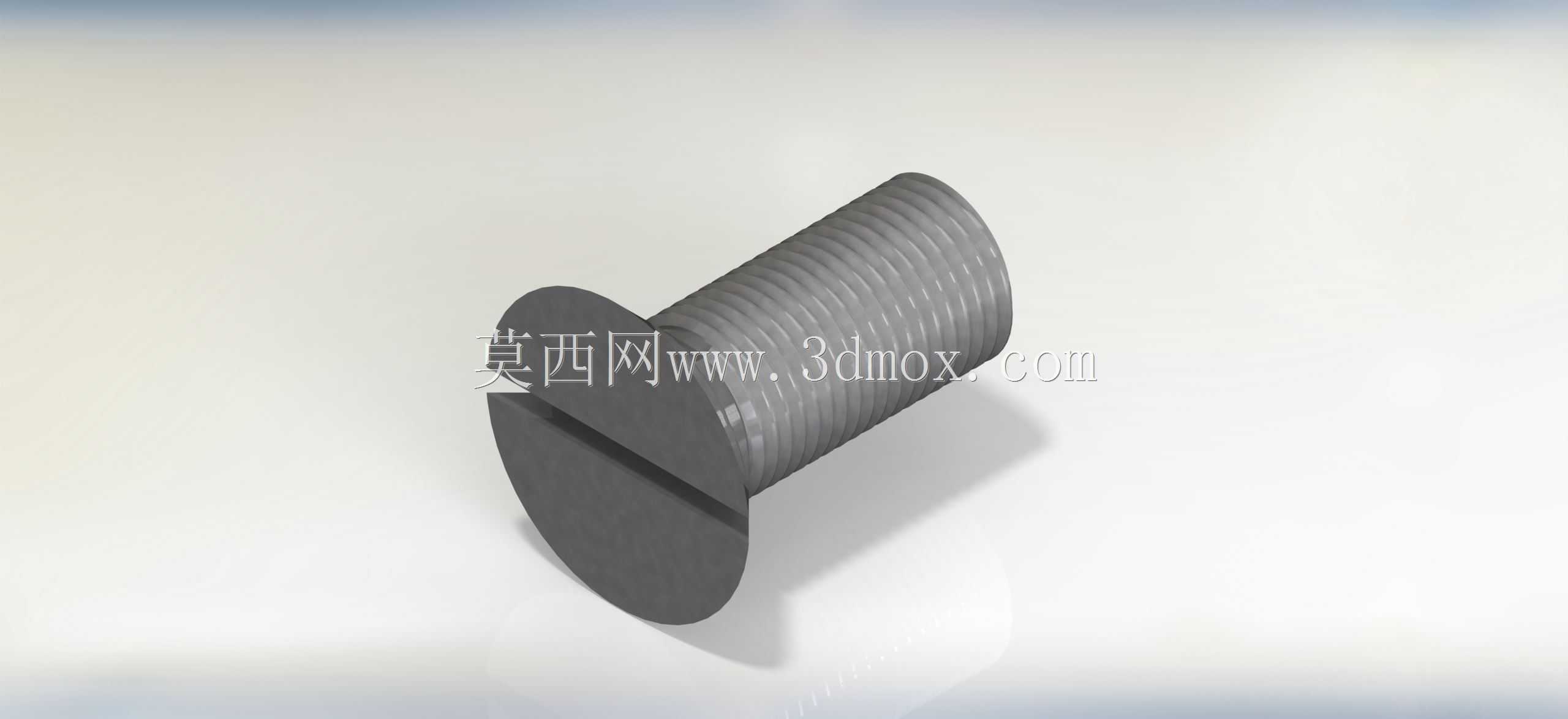

  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构
  • 带操作摇杆的螺旋顶升承重机构

  日常汽修场景里更换轮胎、底盘检修时,这类螺旋顶升机构是最常见的手动承重工具,和液压类顶升设备不同,它的自锁特性决定了作业时不会出现泄压回落的风险,哪怕长时间托举车辆底盘,也能保持稳定的支撑状态,完全不需要额外加装机械锁止结构。在小型设备安装、建筑装饰作业里,它也常被用来微调构件的水平高度,比如钢结构安装时校准立柱标高,或者重型家具就位时调整底部水平度,因为顶升过程的行程控制精度更高,转动摇杆一圈对应的顶升量可以通过螺距精确计算,比液压顶升的微调可控性强很多。

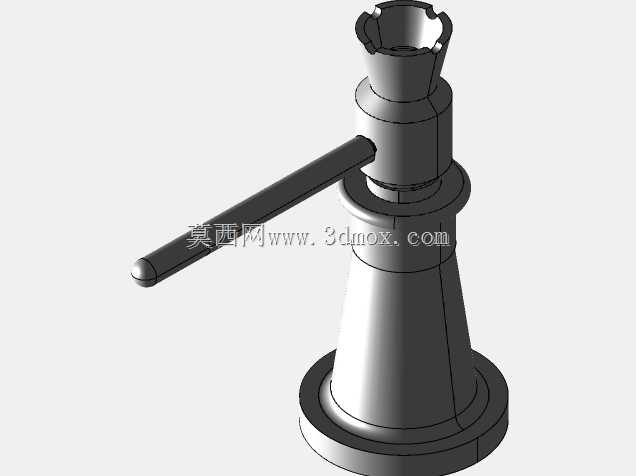

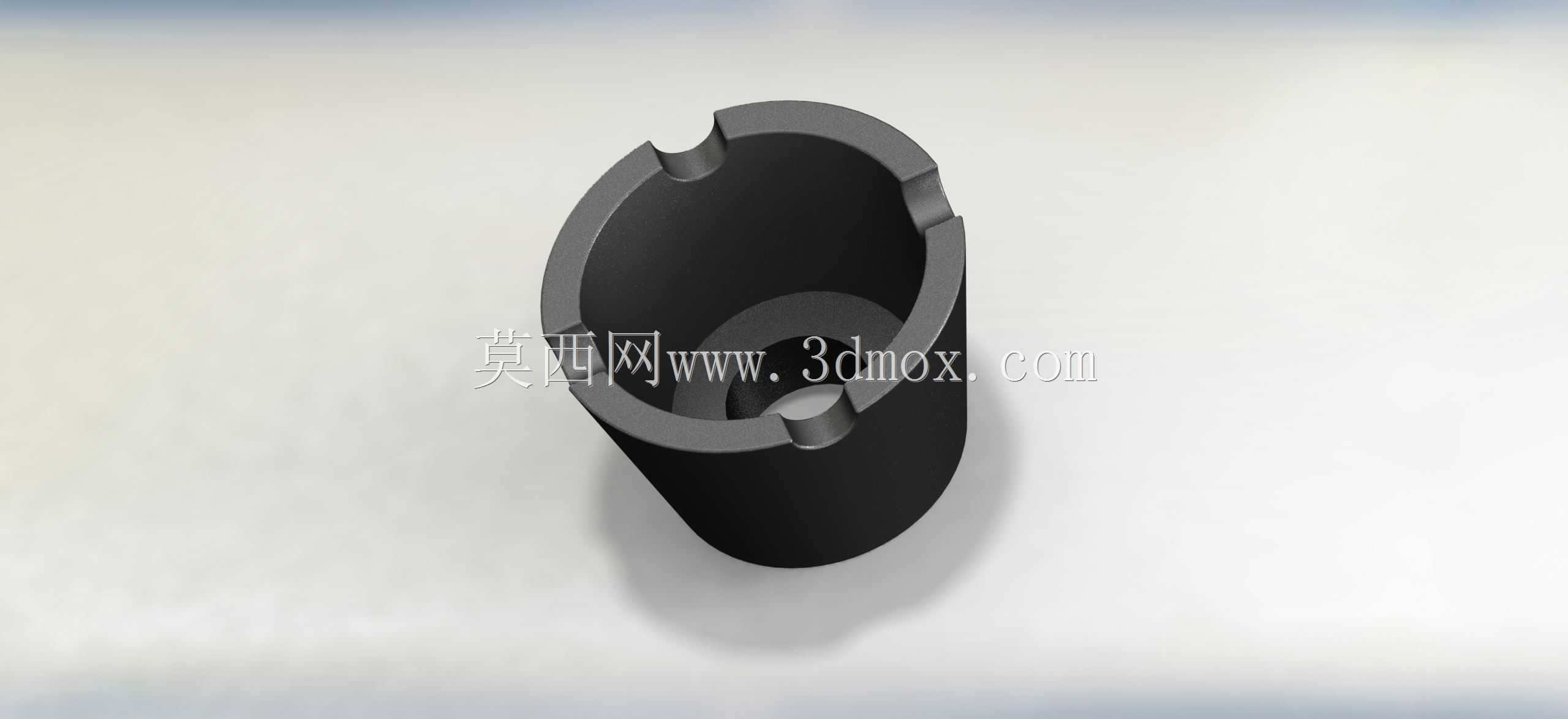

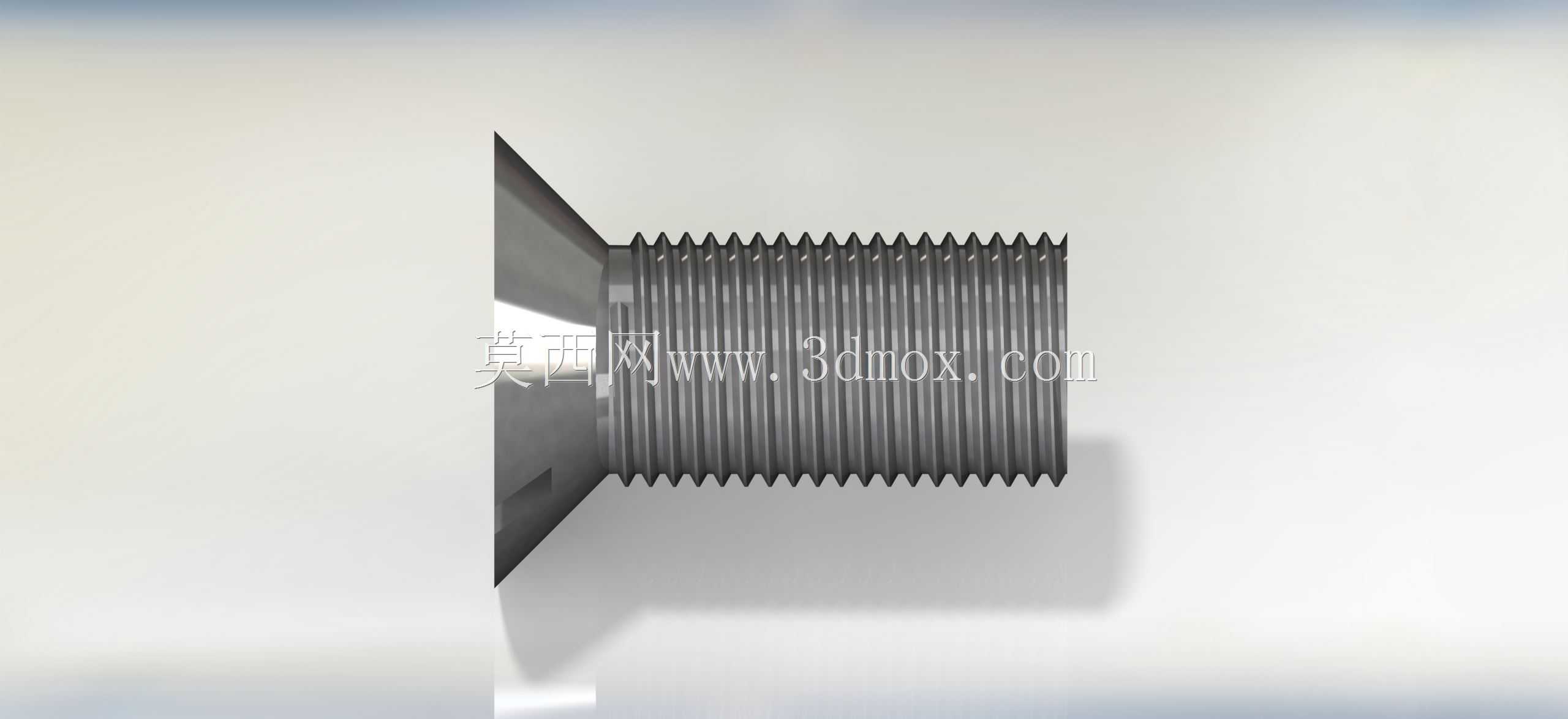

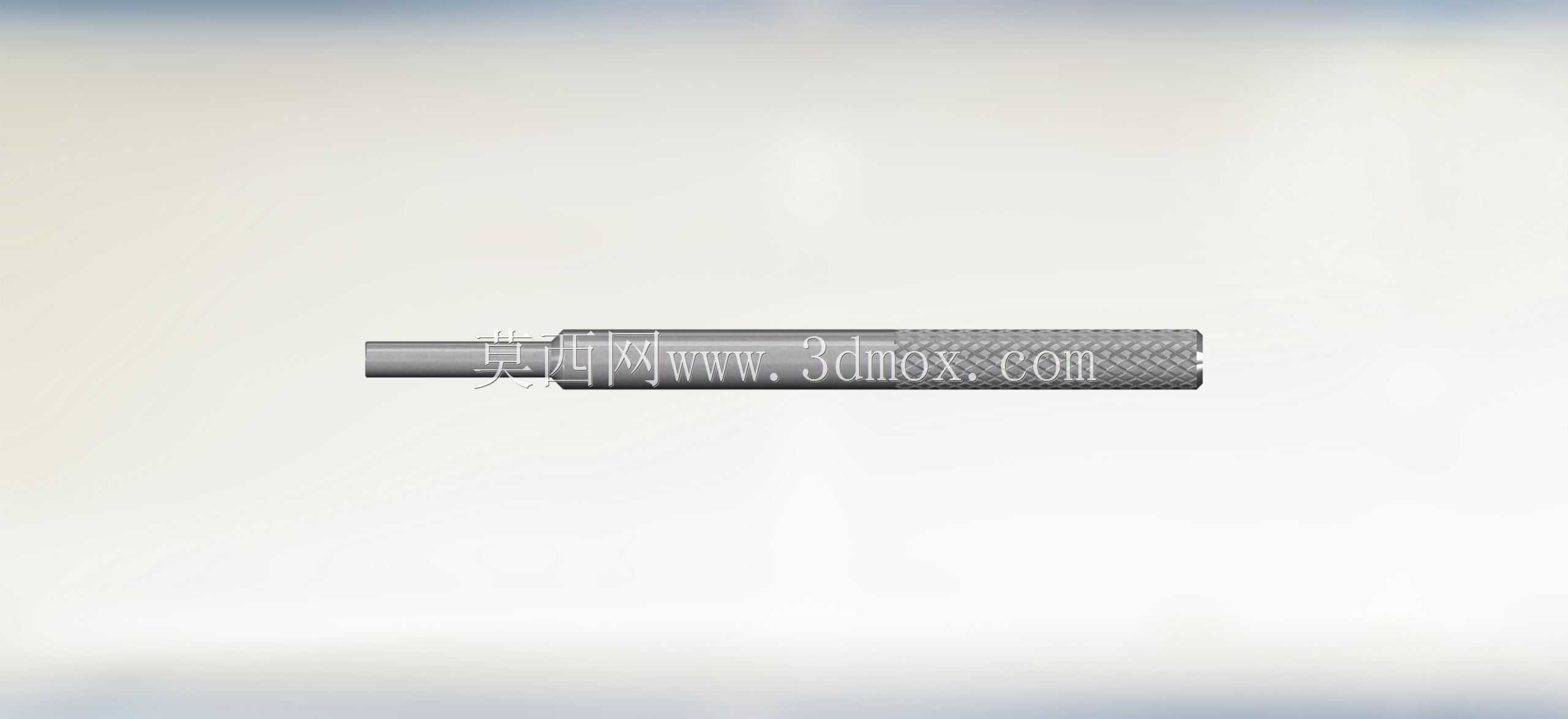

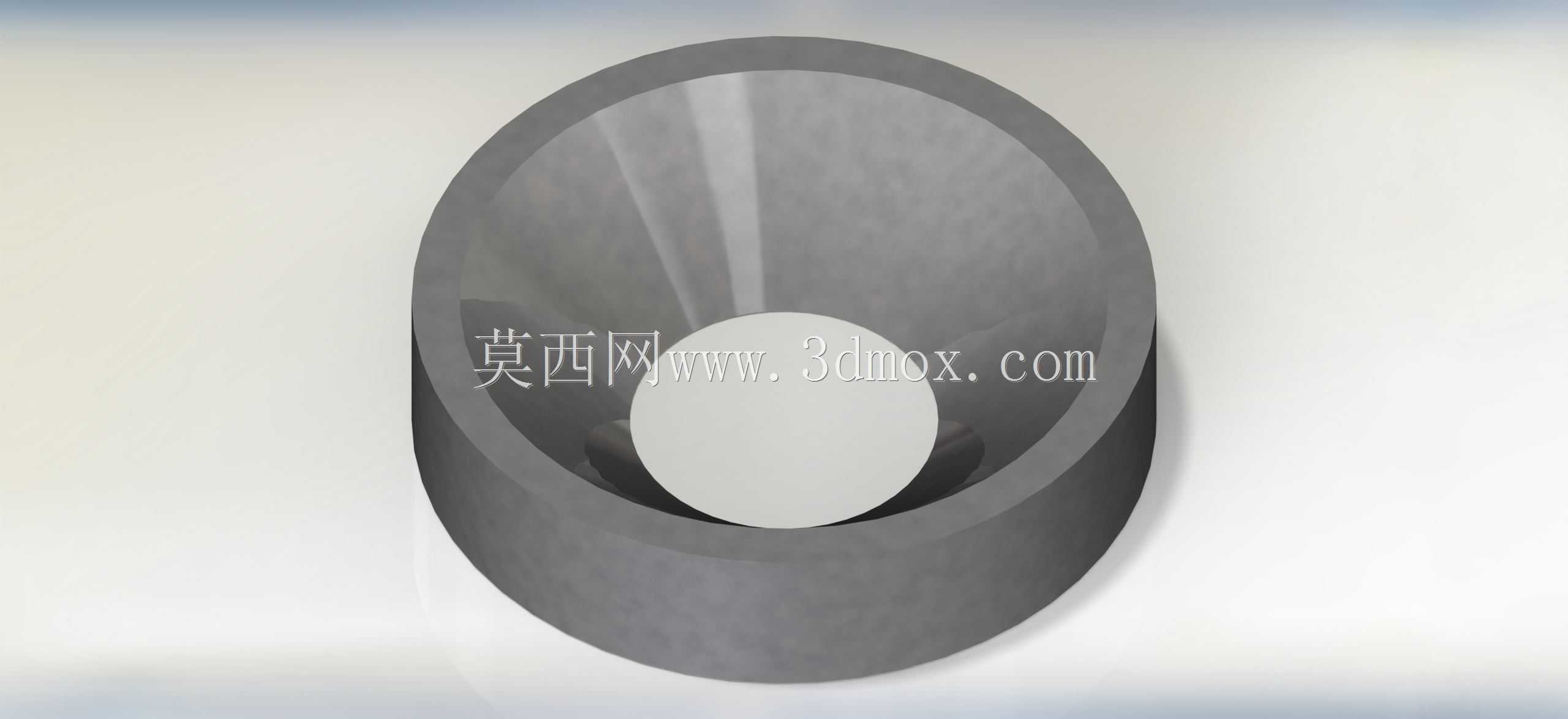

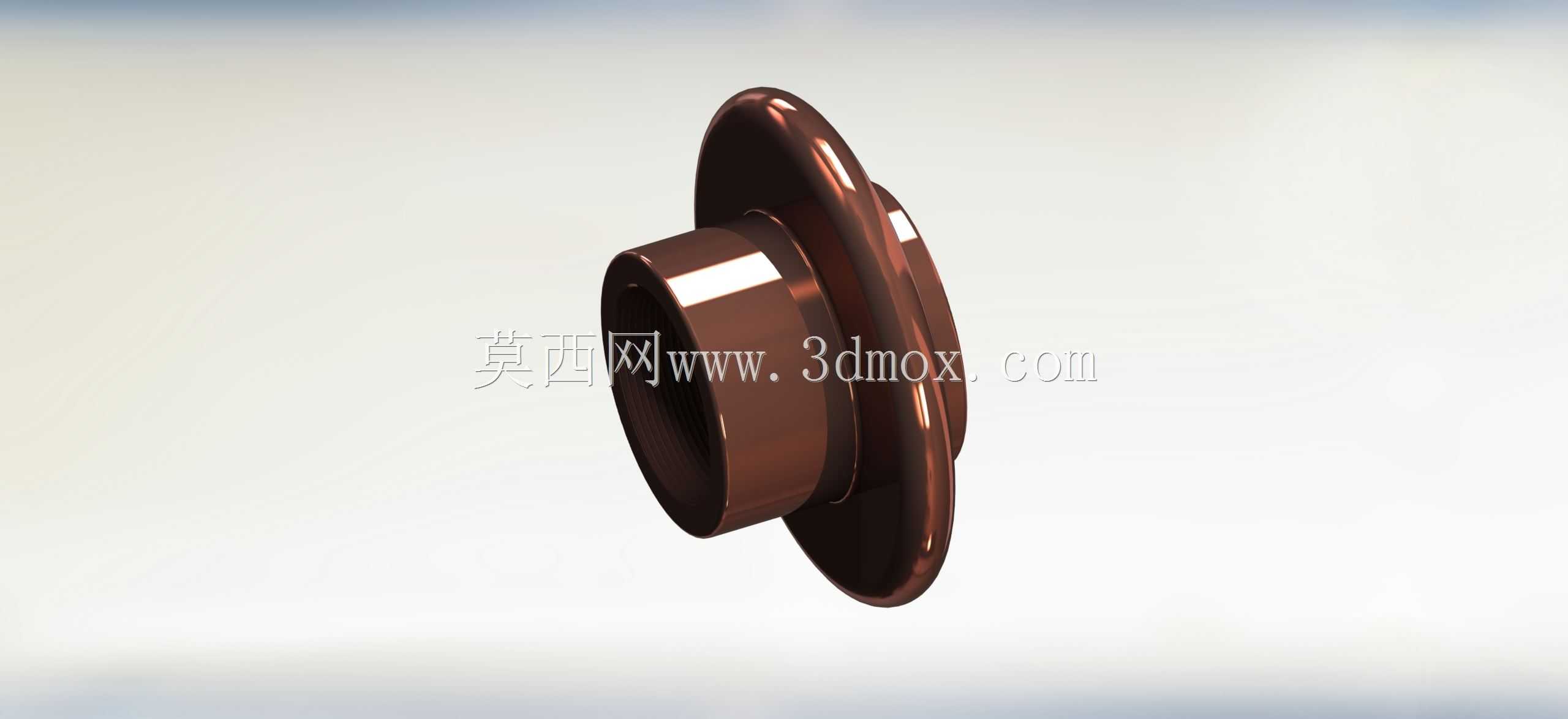

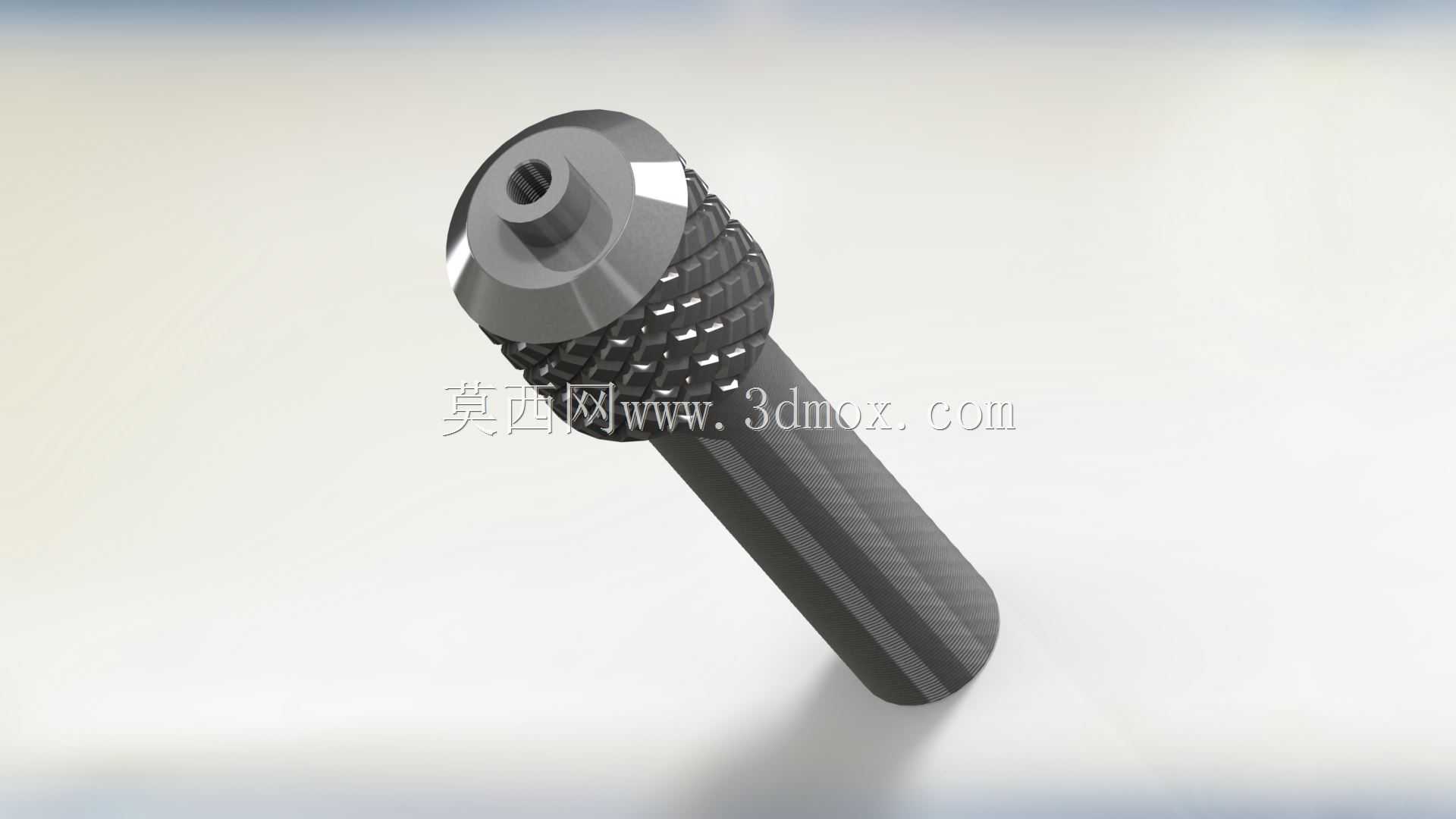

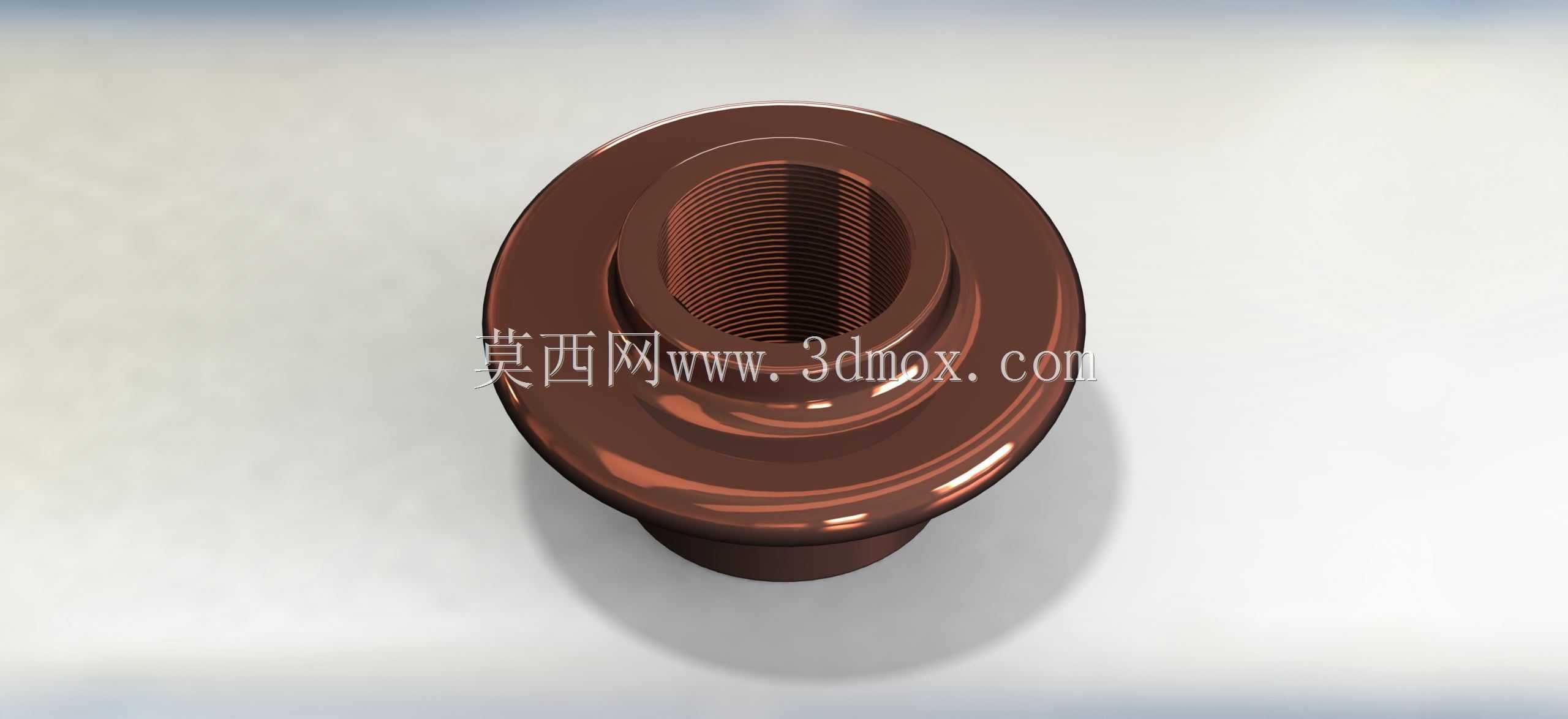

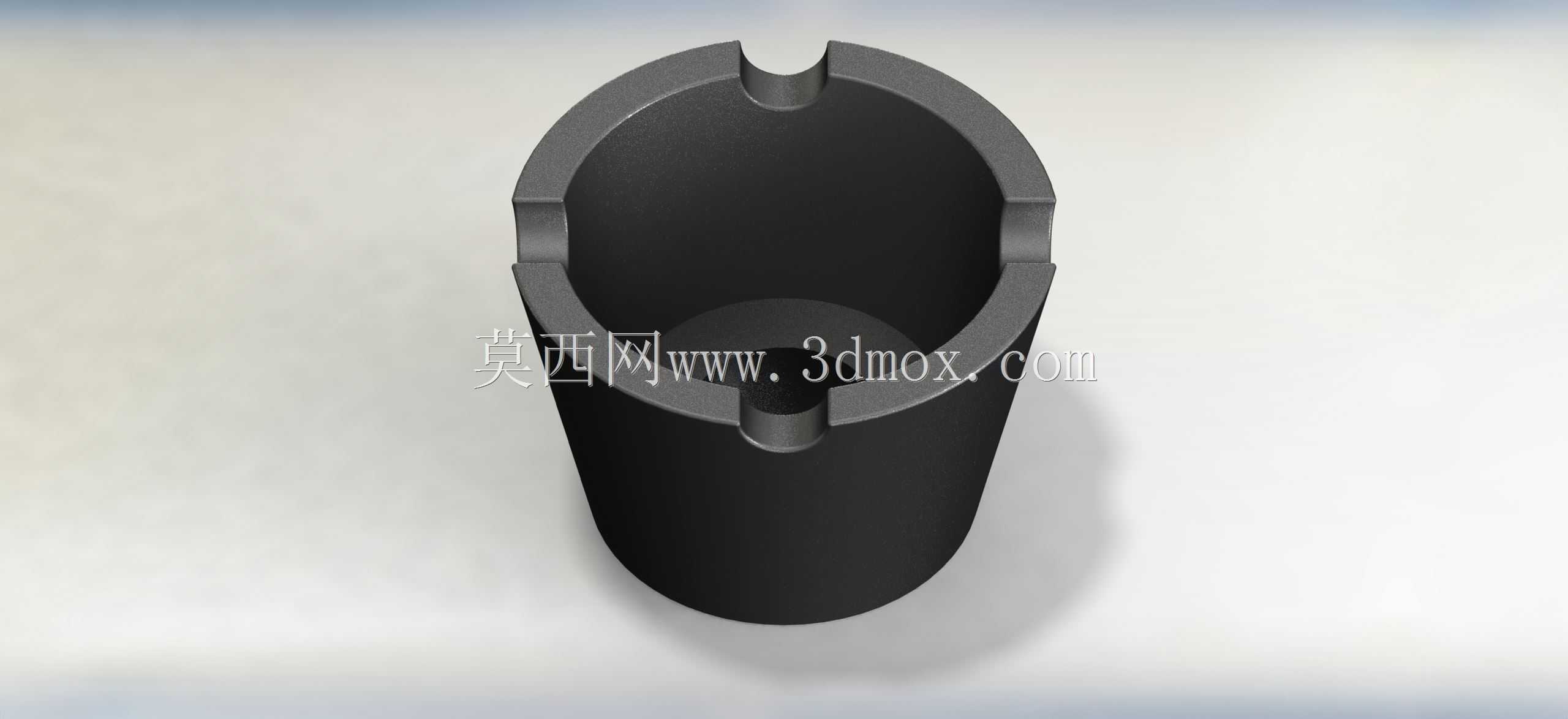

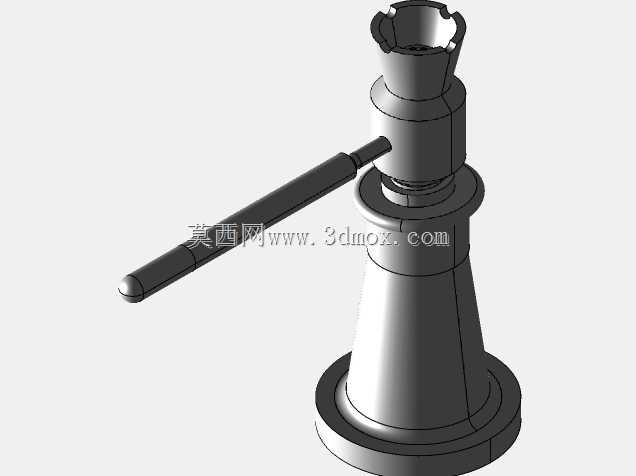

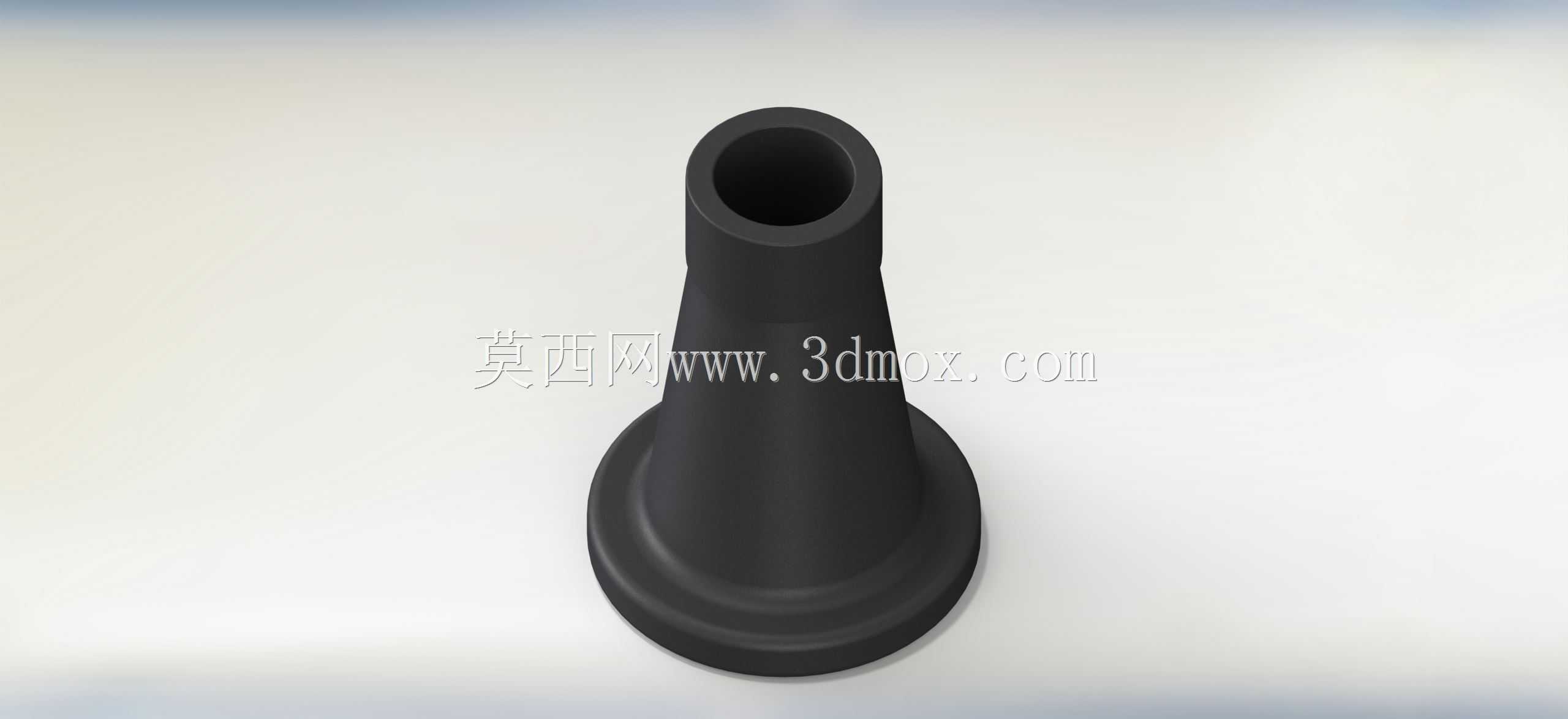

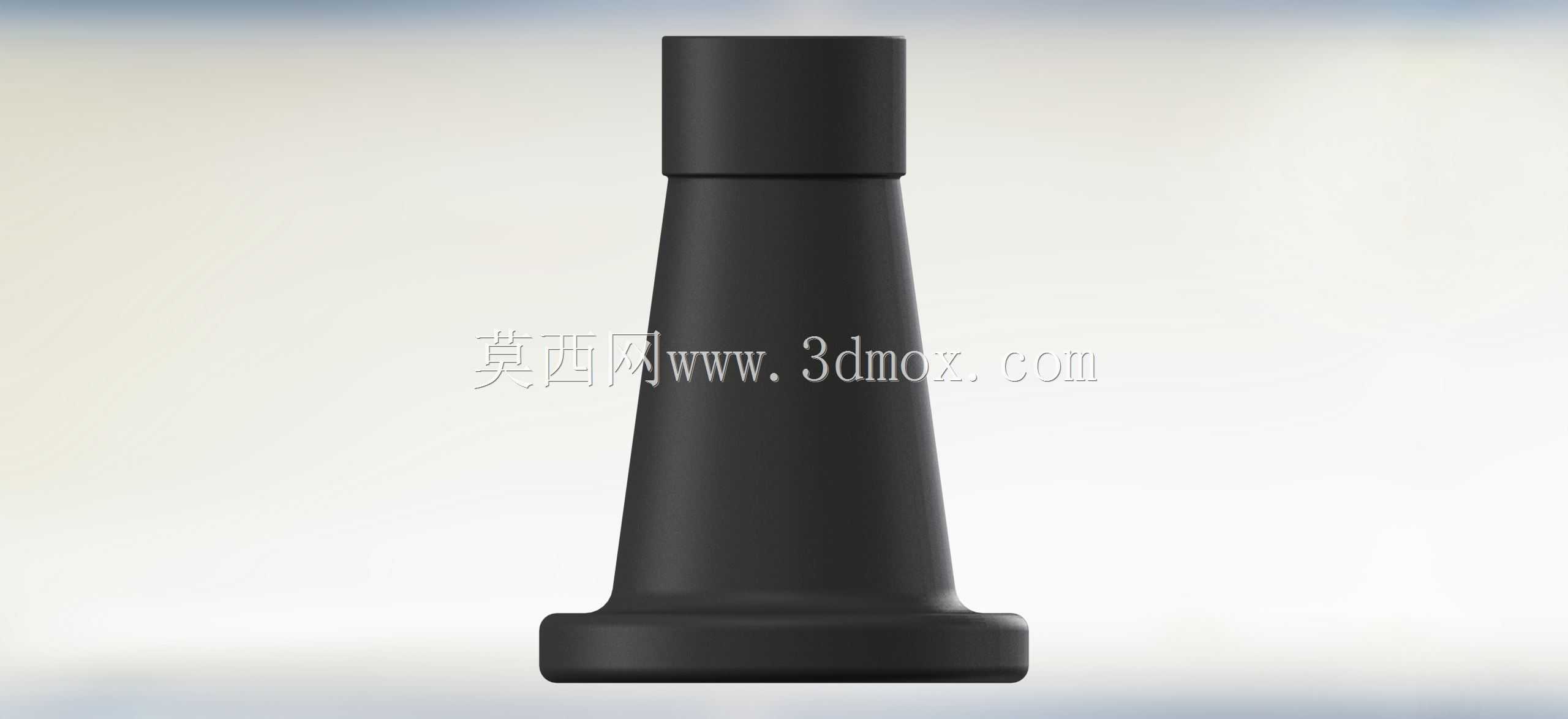

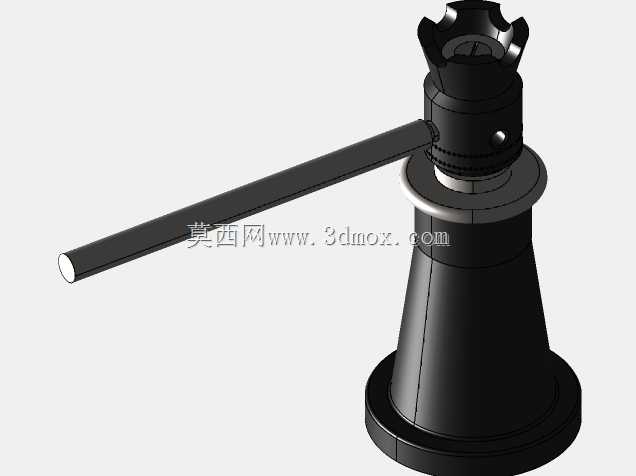

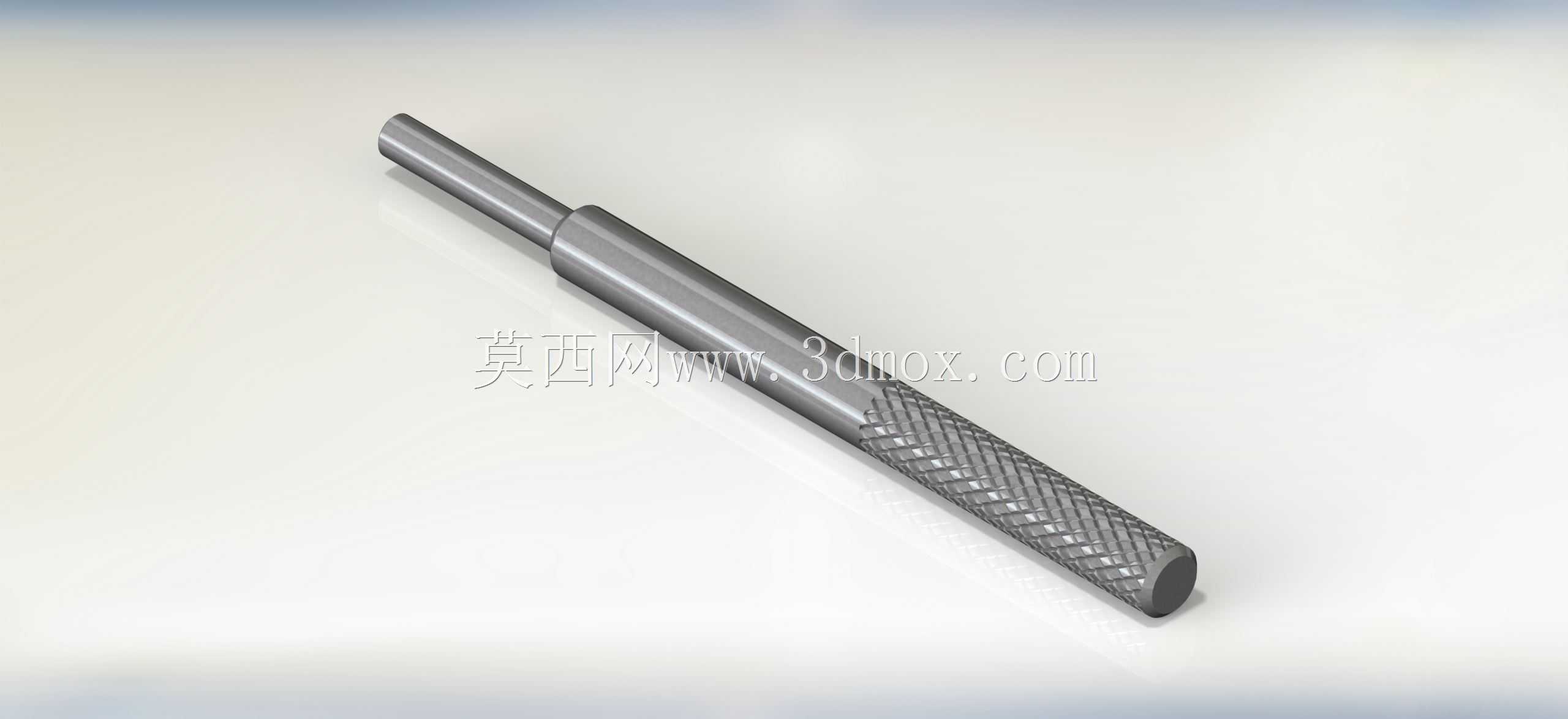

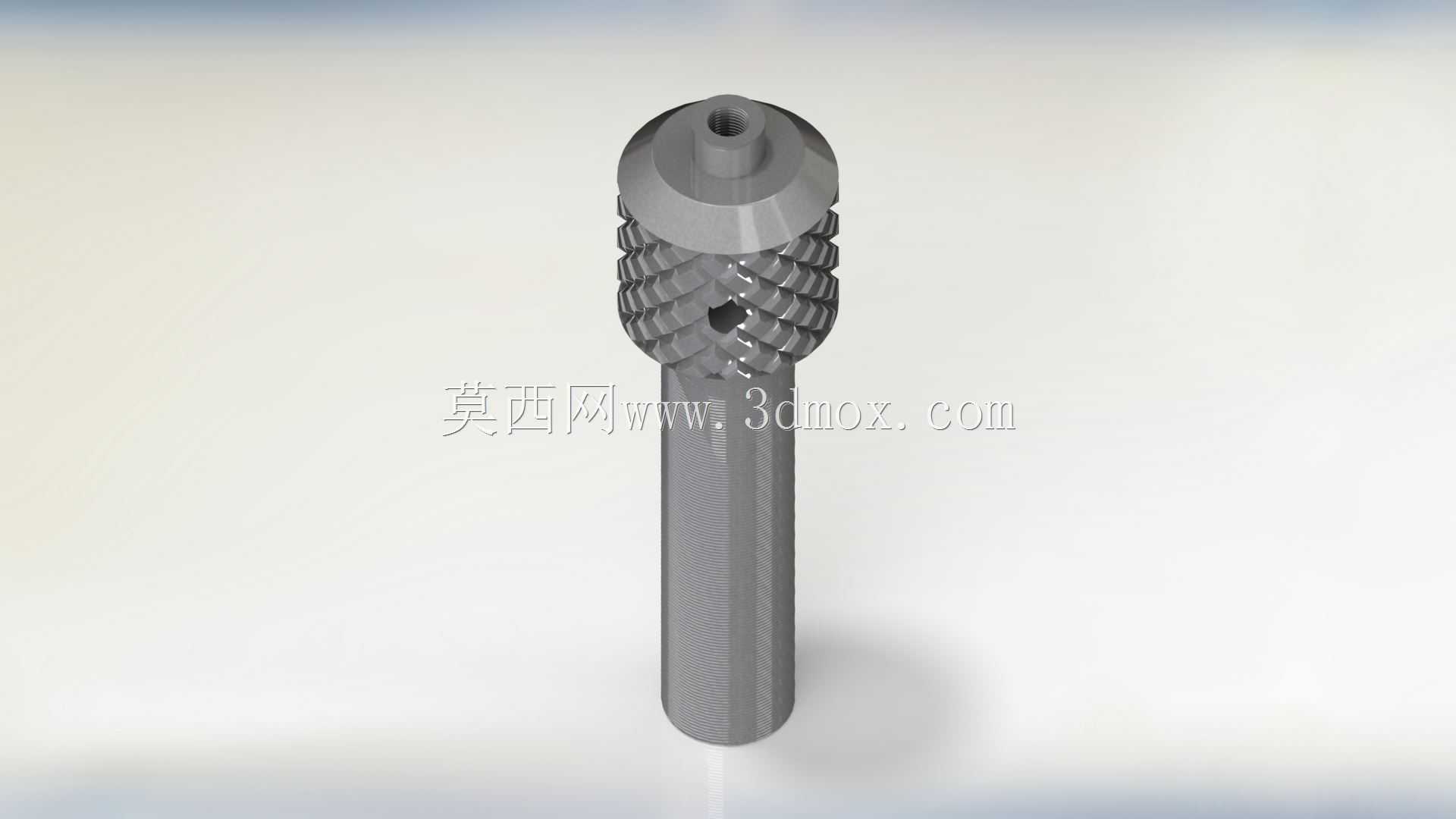

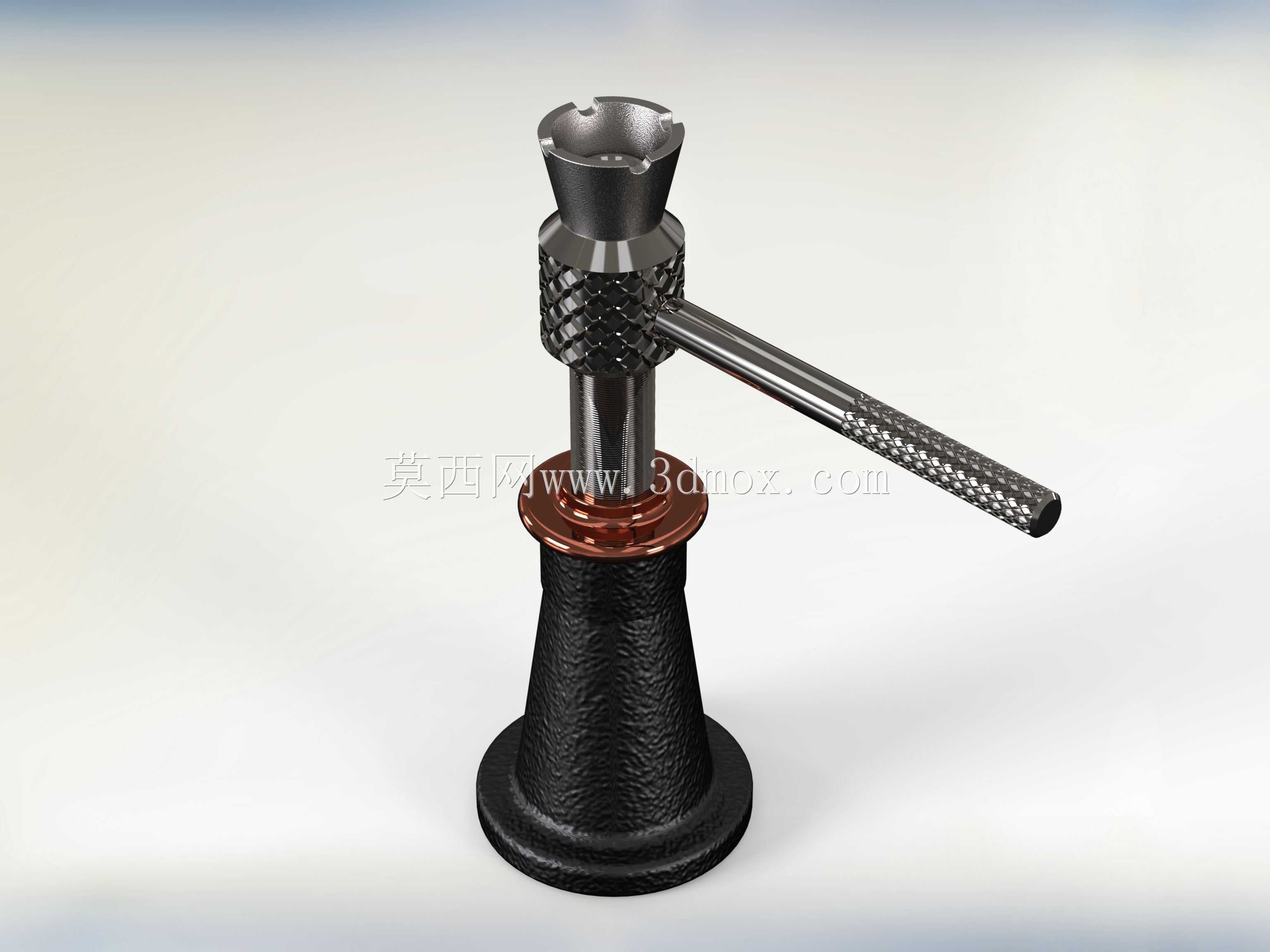

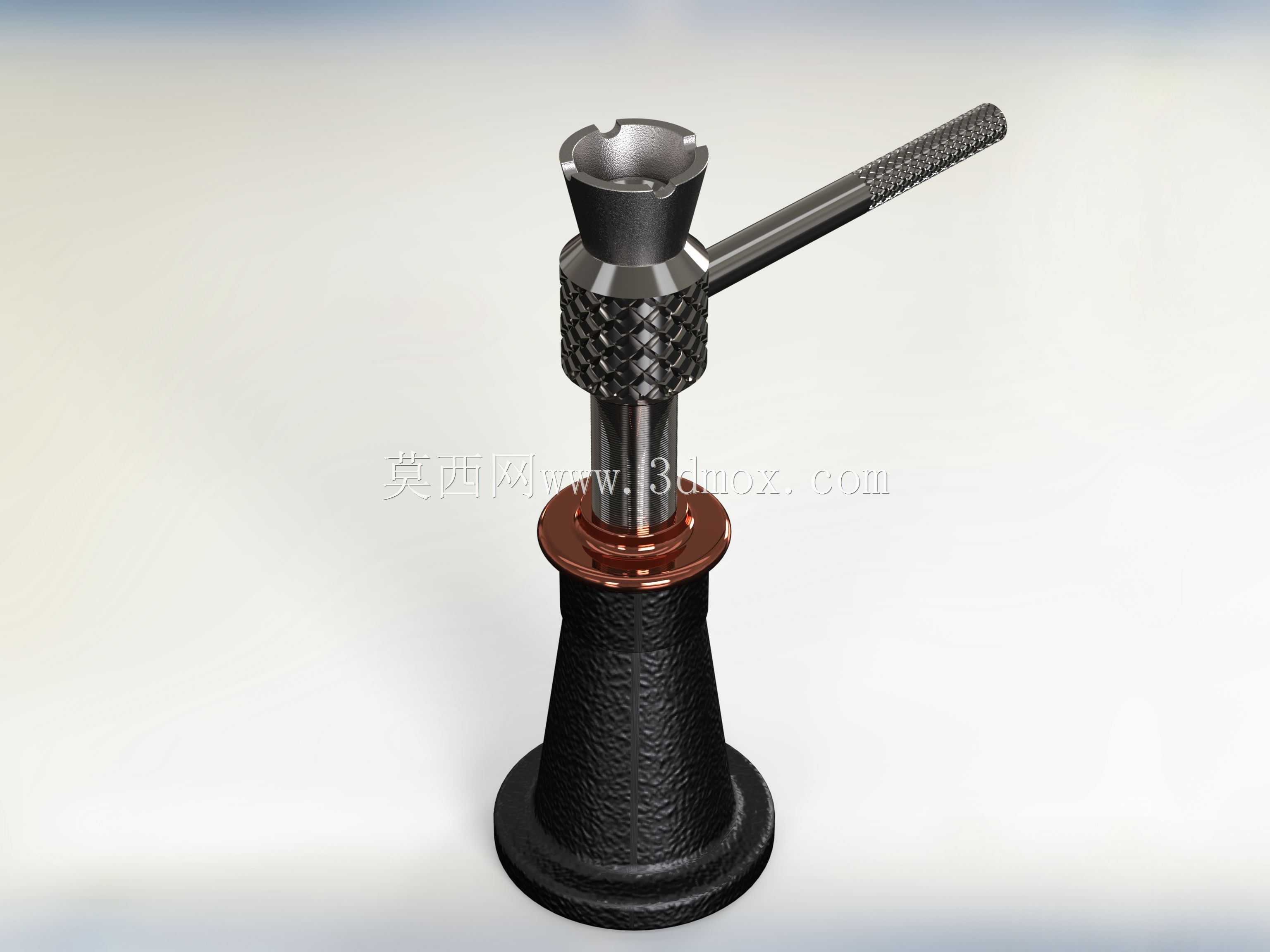

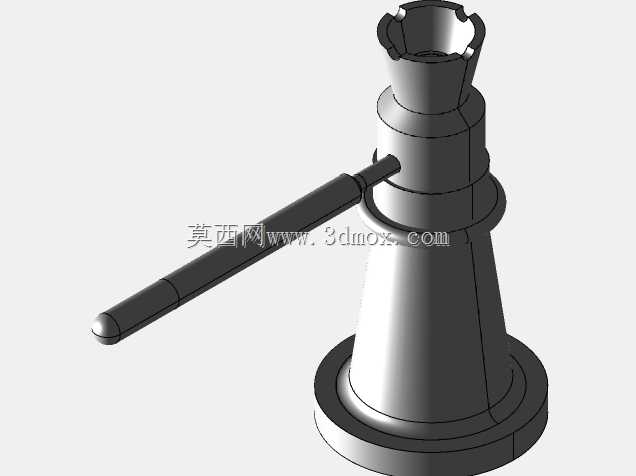

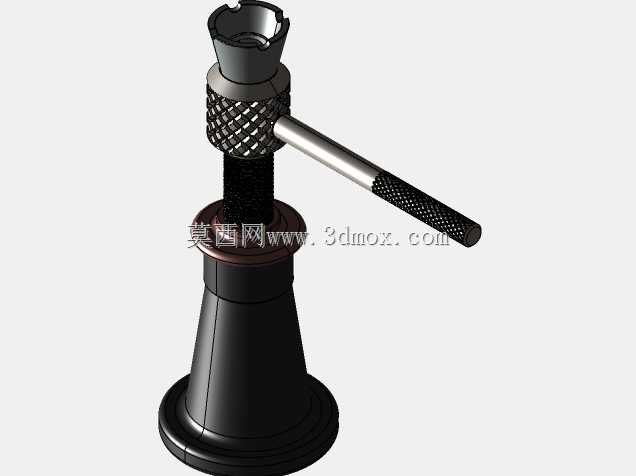

  从结构设计逻辑来看,整个机构的核心是梯形螺纹传动副,螺杆和底座内的螺母配合,转动顶部的摇杆时,螺杆会沿着轴向做直线升降运动,梯形螺纹的牙型角设计既保证了传动效率,又能实现反向自锁,也就是轴向承重时不会驱动螺杆反转,这是它安全作业的核心保障。底座采用上窄下宽的锥台结构,底部的支撑面做了滚花纹理处理,放在地面上时能增大和接触面的摩擦力,避免顶升过程中出现侧滑,底座顶部的铜质衬圈是和螺杆配合的耐磨部件,长期使用磨损后可以单独更换,不需要更换整个底座,降低维护成本。顶部的承托头做了内凹的弧形槽,刚好可以卡住车辆底盘的加强筋或者设备的底部边框,避免顶升过程中承托物滑脱,摇杆表面的滚花是为了增大手部握持的摩擦力,哪怕手上沾了油污也能稳定转动摇杆,不会打滑。

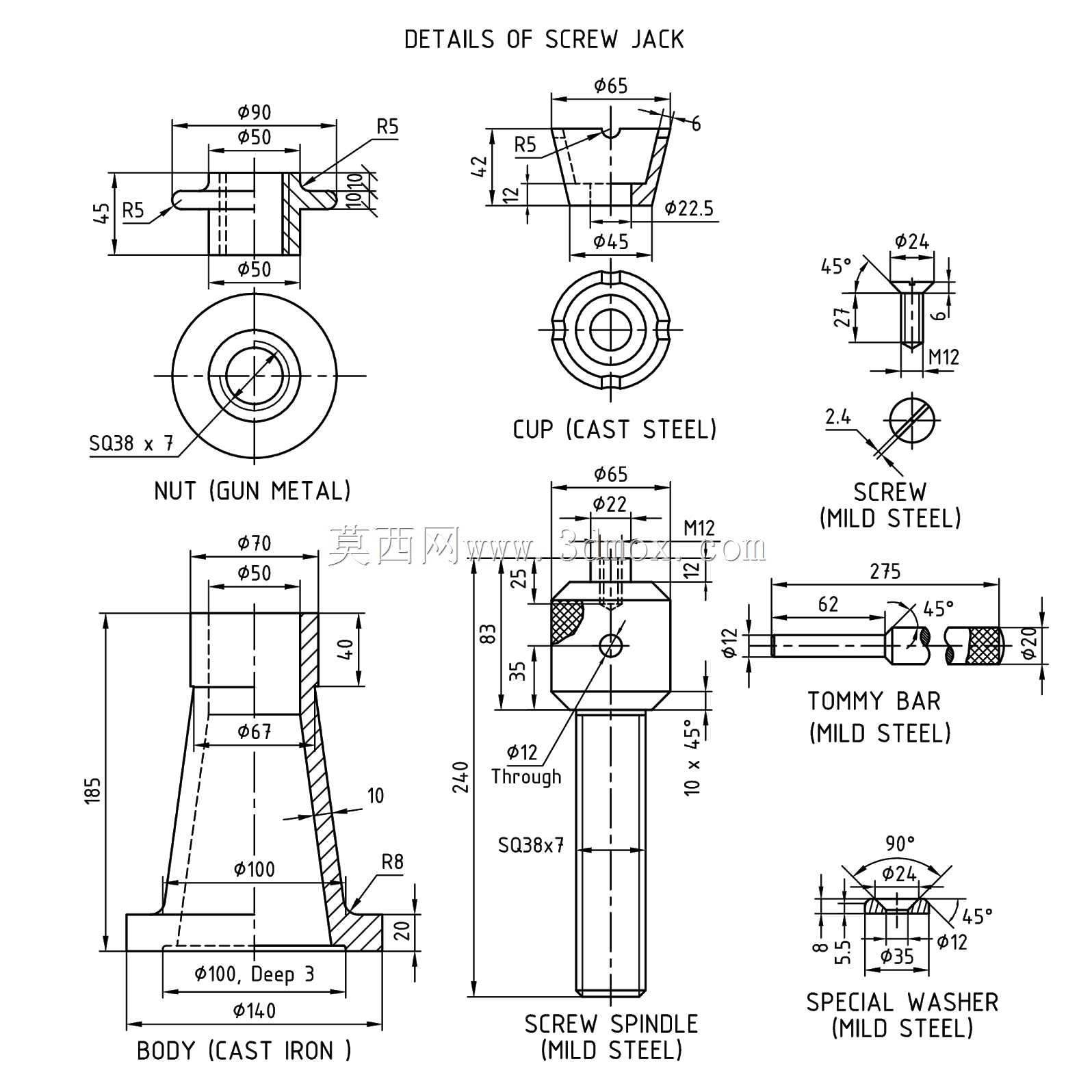

  设计建模的时候,首先要确定额定承重对应的螺杆直径,梯形螺纹的螺距选择要兼顾顶升速度和操作力,螺距太大的话转动摇杆需要的力太大,单人操作费劲,螺距太小的话顶升相同行程需要转动更多圈数,作业效率太低。整个机构的外形尺寸要考虑便携性,总高度在收拢状态下要能放进普通汽修工具包,底座直径不能太大,否则在车底狭窄空间里没法放置,摇杆的长度要做合理设计,太长的话转动时容易碰到周边障碍物,太短的话杠杆力臂不够,操作费力。安装边界上,底座放置的地面需要有足够的抗压强度,不能放在松软的泥土或者悬空的板材上,否则底座下陷会导致顶升倾斜,顶部承托头必须和被顶升物体的刚性部位贴合,不能顶在塑料饰板、薄钣金等容易变形的位置,避免承托物破损或者滑脱。

  整个机构的运动仿真需要还原摇杆转动带动螺杆升降的完整过程,要模拟不同承重下螺纹副的受力状态,验证自锁性能是否满足安全要求,还要检查摇杆转动时和周边部件有没有运动干涉,比如摇杆转到最低位置时会不会碰到底座的锥面,螺杆升到最高行程时会不会从螺母里脱出,这些都是结构设计时必须校核的细节。和剪式千斤顶相比,这种螺旋锥台结构的整体刚性更好,侧向受力的耐受能力更强,哪怕被顶升物体有轻微的水平偏移,也不容易出现失稳倾倒的情况,适合在作业空间狭窄、地面条件一般的场景下使用。
