齿轮齿组件动量与屈曲变形分析测试结构

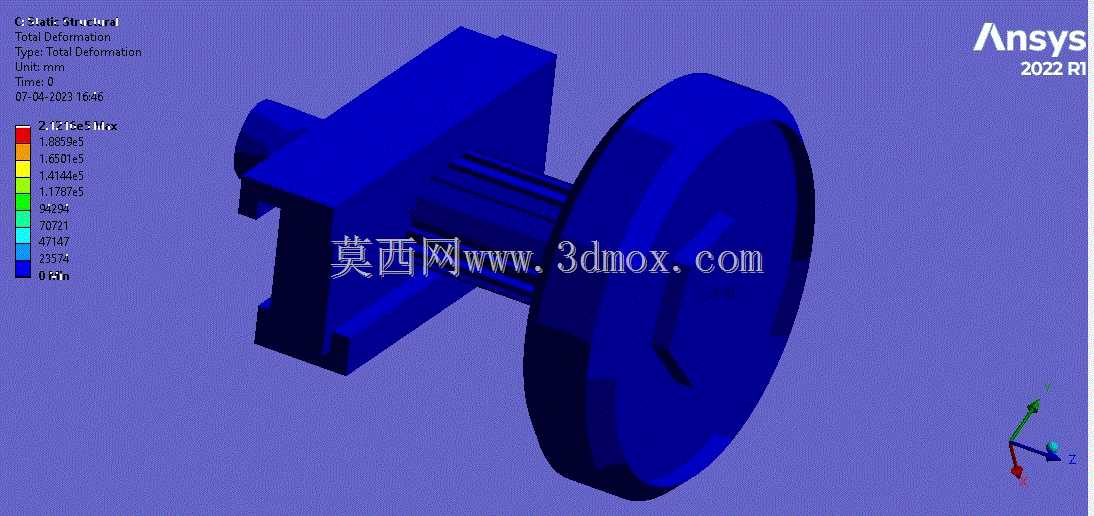

　　这套齿轮齿组件测试结构，主要面向重载传动场景下的齿轮组件性能验证需求，在矿山输送、重型机床主传动、冶金轧机驱动这类长期承受交变载荷、冲击载荷的工业传动系统中，齿轮组件的动量传递稳定性、弯曲与屈曲变形阈值直接决定整套设备的无故障运行周期，以往不少现场故障都源于设计阶段未精准掌握组件在额定载荷下的变形量，导致轮齿偏载、轴系挠曲超差，最终出现齿面异常磨损、断齿甚至轴系抱死的问题，这套测试结构正是为了在设计阶段就获取精准的力学响应数据而搭建。从实际用途来看，它并非直接用于生产传动的成品组件，而是一套可复现实际安装约束、载荷工况的测试载体，能够模拟齿轮组件在不同转速、不同负载扭矩下的动量传递效率变化，同时捕捉轮齿啮合过程、支撑轴段、

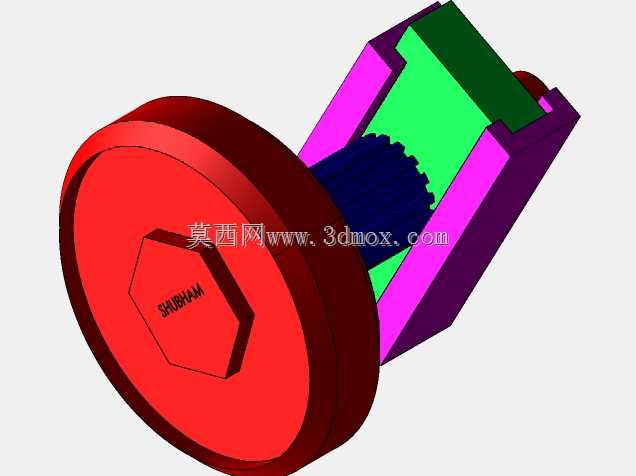

　　安装基座在载荷作用下的弯曲变形量，以及临界载荷下的屈曲变形特征，为后续同类型齿轮组件的结构优化、参数选型提供实测级的仿真对照依据。在功能特性上，这套结构完整还原了齿轮组件的实际安装边界：一侧的基座结构完全复刻了实际设备中齿轮箱的安装接口尺寸，支撑轴段的轴径、跨距、轴承安装位的公差带都与实际应用场景保持一致，端部的齿轮轮齿参数采用工业通用的渐开线齿形，啮合接触位置的约束完全模拟实际传动的啮合状态，能够避免仿真分析中常见的约束简化过度导致的结果失真问题。设计思路上，没有采用过度简化的单齿或者单轴模型，而是保留了完整的组件装配关系，因为实际工况下齿轮组件的变形从来不是单个零件的独立变形，基座的刚性、轴的挠曲、轮齿的接触变形会相互耦合，

　　比如当轴段出现弯曲变形时，轮齿的啮合接触斑会发生偏移，反过来又会改变轴系的受力分布，只有完整保留装配关系，才能准确捕捉这种耦合效应下的动量损失和变形规律。从安装边界来看，基座的安装孔位间距、端面定位尺寸都按照通用工业齿轮箱的安装规范设置，支撑轴的伸出端长度、轴肩定位尺寸符合常用轴承、齿轮的装配要求，齿轮的分度圆直径、齿宽参数匹配中载工业传动的常用规格，整套结构的整体外廓尺寸适配常规力学仿真与台架测试的安装空间，不需要额外制作过渡工装就可以直接搭载到测试台架上开展验证。在实际工程应用中，这类测试结构获取的分析数据，能够帮助设计人员精准定位组件的刚性薄弱点，比如如果分析发现基座与轴连接的位置应力集中导致变形量超差，

　　就可以针对性地增加局部加强筋，调整壁厚分布；如果发现轴段的跨距设计不合理导致临界屈曲载荷低于设计阈值，就可以优化支撑点位置或者调整轴径参数，避免后期样机试制阶段才发现问题，大幅缩短研发周期，降低试制成本。不同于常规的齿轮传动成品设计，这套测试结构的核心是保证力学传递路径的完整性，所有非必要的工艺倒角、减重槽都做了等效处理，既不会因为细节过多导致仿真计算量过大，也不会因为过度简化丢失关键的力学特征，能够在计算效率和分析精度之间取得很好的平衡，对于从事齿轮传动设计、结构力学分析的工程人员来说，这类完整的组件级测试模型，能够帮助快速掌握多零件耦合状态下的力学分析方法，理解实际工况中各零件变形的相互影响规律，避免陷入单零件设计的思维误区，让最终的产品设计更贴合实际工业现场的使用需求。
