高还原度自行车车架结构三维设计

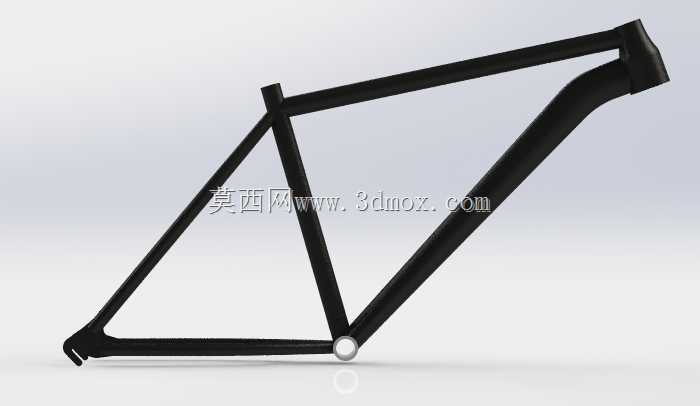

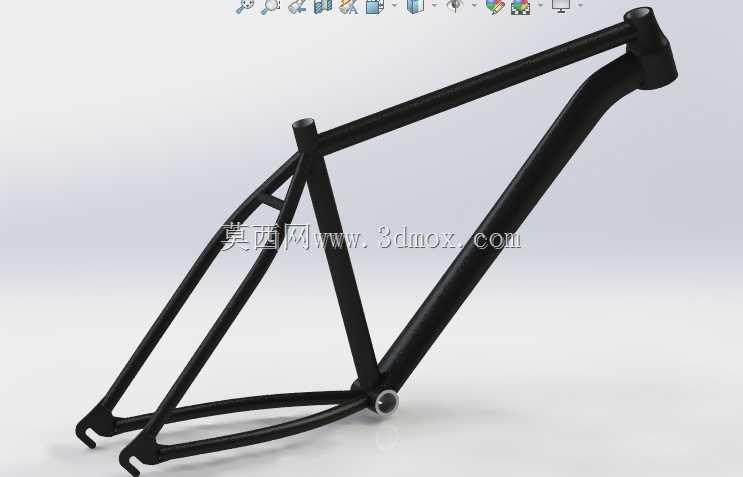

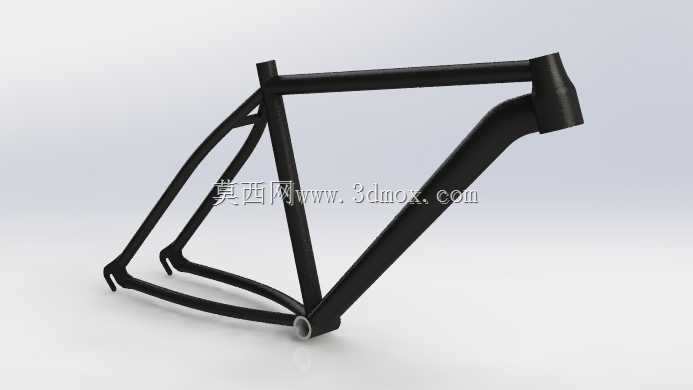

　　在两轮代步工具的结构研发环节，车架作为核心承载基体，其结构合理性直接决定了整车的骑行体验、使用寿命与安全冗余，这套三维结构完整还原了通勤类硬架自行车的车架本体及关联安装接口，可直接用于整车装配校验、结构性能仿真、改型设计参考等实际研发场景。从实际应用场景来看，该结构可覆盖民用通勤车、城市休闲车的前期研发环节，既可以作为整车厂新车型开发的基础结构模板，也能供配件厂商开发适配车架的改装件、附属配件时做安装匹配校验，还可用于职业院校机械设计相关专业的结构教学演示，帮助学习者理解管材类桁架结构的受力传递逻辑。从功能特性上看，这套结构完整还原了车架各部位的安装边界：头管位置预留了标准前叉舵管安装孔径与碗组配合位，可兼容常规28.

　　6mm口径的无牙碗组与同规格前叉舵管，安装深度与同轴度公差匹配量产级装配要求；中管位置按照标准坐杆口径设计，预留了坐杆锁紧结构的安装位，可适配常规27.2mm、30.9mm等主流规格坐杆，坐管插入深度满足安全骑行的深度要求；五通位置采用标准BSA螺纹五通结构，可兼容市售绝大多数方孔、中空一体牙盘的安装，同轴度偏差控制在量产件允许的公差范围内；后叉位置预留了标准135mm开档的后轮安装位，可适配常规快拆、桶轴结构的后轮组，同时后上叉、后下叉的走线位预留了变速线管、刹车线管的走线路径，避免线管与轮胎、辐条产生运动干涉。设计思路上完全遵循硬架自行车的受力传递逻辑，采用经典的菱形桁架结构，上管、下管、中管、后上叉、

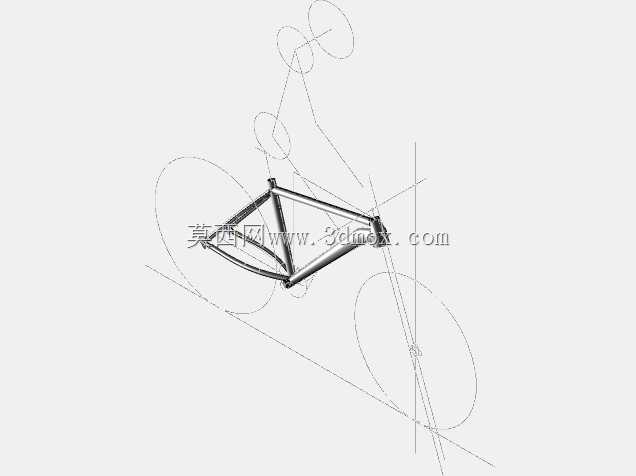

　　后下叉的管材角度经过受力优化，头管处的踩踏冲击力、前轮路面反馈的振动会通过上管、下管分流传递至中管与五通位置，后轮的路面冲击则通过后上叉、后下叉传递至中管与座管位置，整体受力路径清晰，避免局部应力集中导致的管材断裂风险；管材连接处的接头结构完全还原量产车架的焊接过渡形态，没有出现生硬的直角拼接，既还原了实际焊接后的应力分散结构，也为后续的有限元仿真分析提供了接近真实产品的模型基础，不会因为模型结构过于简化导致仿真结果出现较大偏差。从外形尺寸与安装边界来看，这套车架对应常规26寸轮组的通勤车规格，前后轮轴距控制在1000mm左右，五通下沉量符合城市通勤车的设定，既保证骑行时的踩踏通过性，也能降低整车重心提升骑行稳定性；各管材的外径、

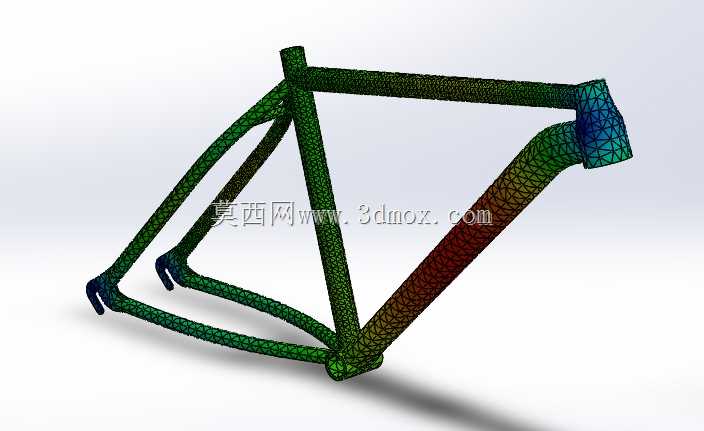

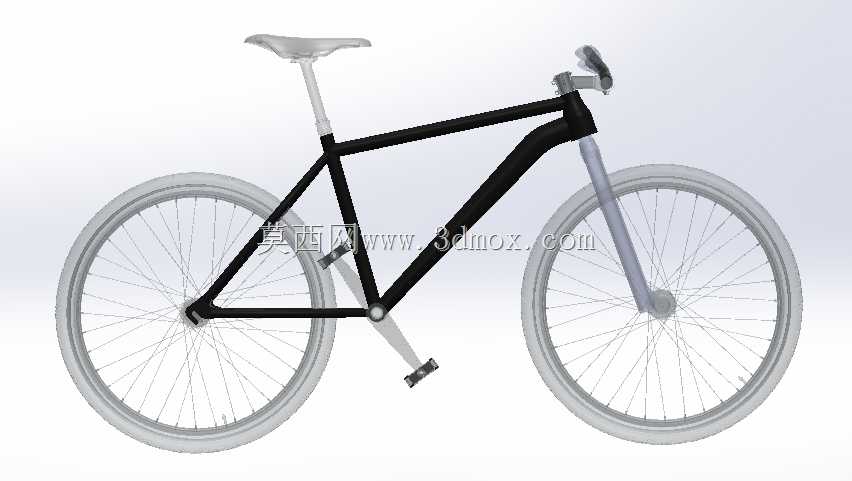

　　壁厚参考常规钢制通勤车架的参数设定，上管、下管采用等径圆管结构，后上叉、后下叉根据受力需求做了管径适配，所有安装位的边界尺寸都严格遵循通用自行车配件的互换性标准，不会出现配件无法装配的问题。在实际研发流程中，使用这套结构可以大幅缩短前期结构设计的周期，设计人员不需要从零开始搭建车架基础结构，可以直接在该模型基础上调整管材角度、管径参数、安装位尺寸，快速衍生出不同定位、不同轮径规格的车架结构；在仿真环节，该模型的结构完整性可以直接导入有限元分析软件，施加垂直载荷、水平冲击载荷、扭转载荷等实际骑行中会遇到的受力工况，验证不同管材参数下的车架形变量、应力分布，为管材选型、壁厚优化提供数据支撑；在装配校验环节，可以将前叉、轮组、牙盘、刹车、变速等配件的三维模型与该车架进行虚拟装配，提前排查各部件之间的干涉问题，避免开模后才发现装配冲突造成的成本损失。需要注意的是，该模型还原的是硬架通勤自行车的车架结构，不适用于软尾山地车、折叠车等特殊结构的自行车研发，在用于其他规格车型改型时，需要对应调整轮径开档、五通高度、头管角度等核心参数，确保改型后的结构符合对应车型的使用需求。
