适配20mm导轨的法兰型线性导轨滑块结构

　　做非标设备结构设计快十二年，经手的直线传动选型方案没有一千也有八百，这款适配20mm规格导轨的法兰型滑块，是我做中型负载平移工位时优先纳入选型库的标准件。先从实际应用场景说，这类滑块覆盖的工况非常广，从普通的3C检测设备X/Y轴平移台、包装机械的物料推送工位，到小型数控雕铣机的进给轴、自动化产线的移栽模组，只要是单根导轨负载在额定范围内、需要直线往复运动的工位，都能看到同结构滑块的身影。它和上锁式、下锁式窄型滑块的核心区别是法兰安装边的结构，安装孔位分布在滑块主体两侧的凸缘上，不需要在安装板上加工沉头避让槽，对安装板的厚度要求更低，装配时从安装板上方穿螺栓就能完成锁紧，调试阶段拆装调整都更方便，尤其是设备后期维护需要更换滑块时，不用拆动轴端的限位挡块和传动部件，直接松掉安装螺栓就能从导轨上方抽出来，能省不少现场维护的时间。

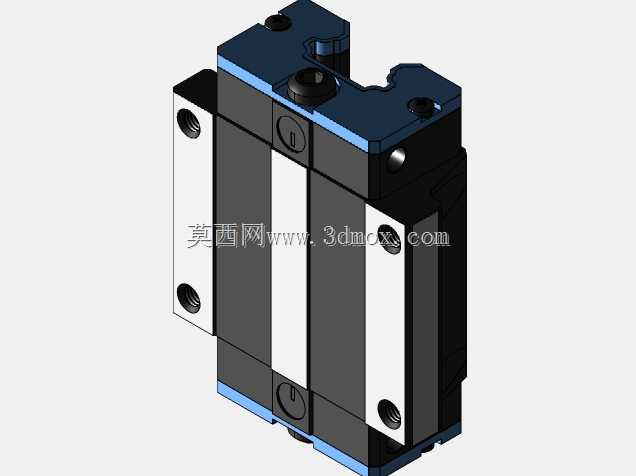

　　从功能特性上看，这款滑块属于高组法兰型结构，内部的滚道采用45度接触角设计，能同时承受径向载荷、反径向载荷以及两个方向的横向力矩，相比低组滑块整体刚性更好，额定动载荷能满足多数中型负载的平移需求，日常运行速度在普通工况下能达到稳定的线速度要求，配合带预压的滚柱（哦不对，是滚珠，这款是滚珠型）滚珠循环结构，运行时的摩擦阻力小，低速进给时不会出现明显的爬行现象，能保证工位的重复定位精度稳定在设计要求范围内。滑块两端的端盖内部集成了滚珠回流通道，同时端盖外侧预留了油嘴安装位，日常维护时可以直接通过油嘴注入润滑脂，不用拆开滑块就能完成润滑保养，能有效延长内部滚道和滚珠的使用寿命。滑块两侧和底部都装有防尘密封刮片，能阻挡加工产生的切屑、车间内的粉尘进入滑块内部滚道，避免杂质卡滞滚珠造成运行卡顿或者滚道点蚀，在有少量切削液、粉尘的机加工工位环境下也能稳定工作。

　　说回设计思路，做这款滑块的三维建模时，首先要卡准的是和配套导轨的配合边界，适配的导轨宽度为20mm，滑块和导轨配合的沟槽尺寸公差要严格按照线性导轨的行业标准来放，保证和导轨的配合间隙符合预压等级要求，不能出现配合过紧导致运行阻力过大，或者配合过松导致刚性不足、晃动超差的问题。其次是安装边界的尺寸，法兰两侧的安装孔中心距、安装孔的孔径、沉头深度都要和常用的安装螺栓规格匹配，滑块的总长度、总宽度、总高度尺寸要和选型样本的参数完全一致，避免设计安装板时出现孔位对不上、滑块和周边结构干涉的问题。建模时还要把内部的滚珠循环路径、端盖的卡扣结构、密封刮片的安装槽都还原出来，不能只做个外观块，不然做装配干涉检查的时候，很容易漏掉端盖和周边拖链、传感器支架的干涉问题。另外滑块顶部和侧面的基准面要做明确的标识，装配时以基准面靠紧安装板的定位面，能保证滑块和导轨的平行度符合安装要求，避免装歪导致滑块运行时磨损加快、精度下降。

　　实际选型应用的时候还要注意，单根导轨上搭配的滑块数量要根据负载的力矩情况来选，如果是悬臂负载的工位，单根导轨上最好配两个滑块来抵消倾覆力矩，不能单靠一个滑块硬扛，不然很容易出现滑块局部过载，滚道提前磨损的问题。安装时要先把导轨固定在安装基准面上，打表找正导轨的直线度和平行度之后，再把滑块套到导轨上，不要先把滑块固定在安装板上再硬套导轨，很容易把滚珠挤掉或者损伤滚道。另外润滑周期要根据工况来定，无尘车间的低速工位可以半年到一年补一次润滑脂，有粉尘、切削液的机加工工位最好一到三个月补一次，保证滚道和滚珠之间有稳定的油膜，降低磨损速率。很多刚入行的结构工程师选导轨滑块的时候只看额定负载，忽略安装尺寸边界和密封、维护结构，最后装配的时候才发现干涉，或者用了没多久就因为进灰、润滑不足卡滞，其实这些细节在建模选型阶段把结构细节还原到位，就能提前规避很多后期的装配和使用问题。
