欧姆龙P2RF系列导轨式继电器带底座

　　在低压电控柜、自动化产线控制回路、小型设备信号转接场景里，这类带配套底座的插拔式继电器是最常见的控制层元件，承担着小信号驱动负载、强弱电回路隔离、多回路信号切换的核心作用，很多刚入行的结构工程师做电控安装布局时，最容易忽略的就是这类元件的安装边界与插拔操作空间，最后导致现场装配、后期维护时根本没法下手更换元件。

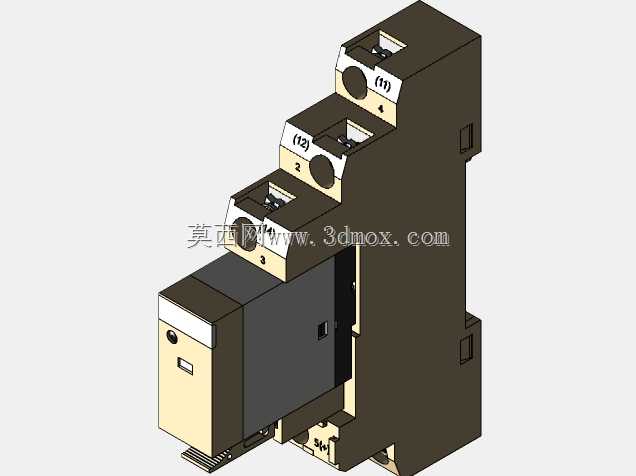

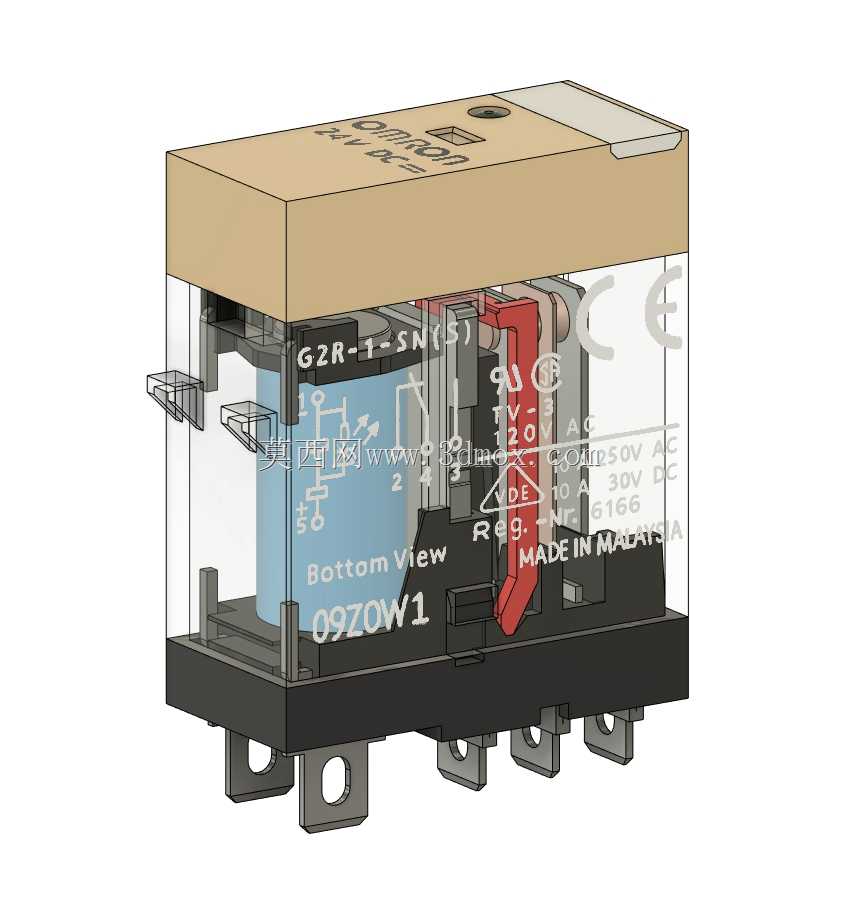

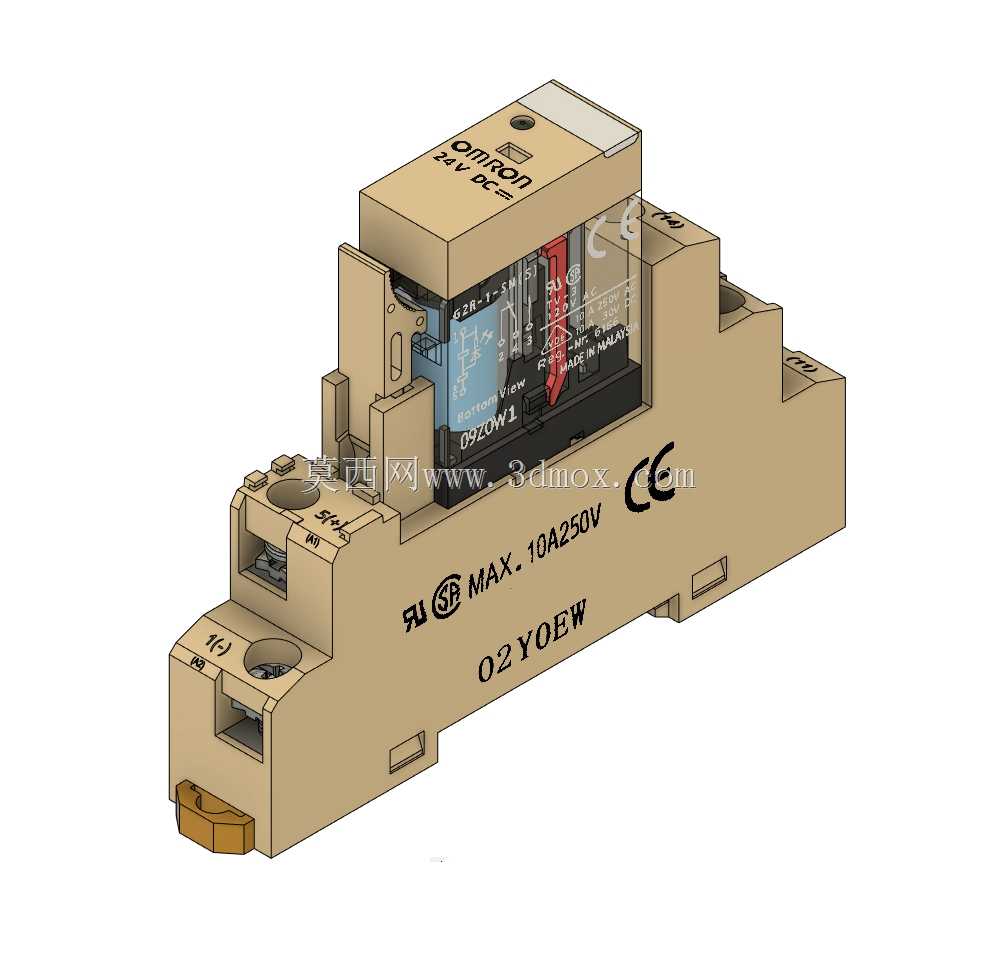

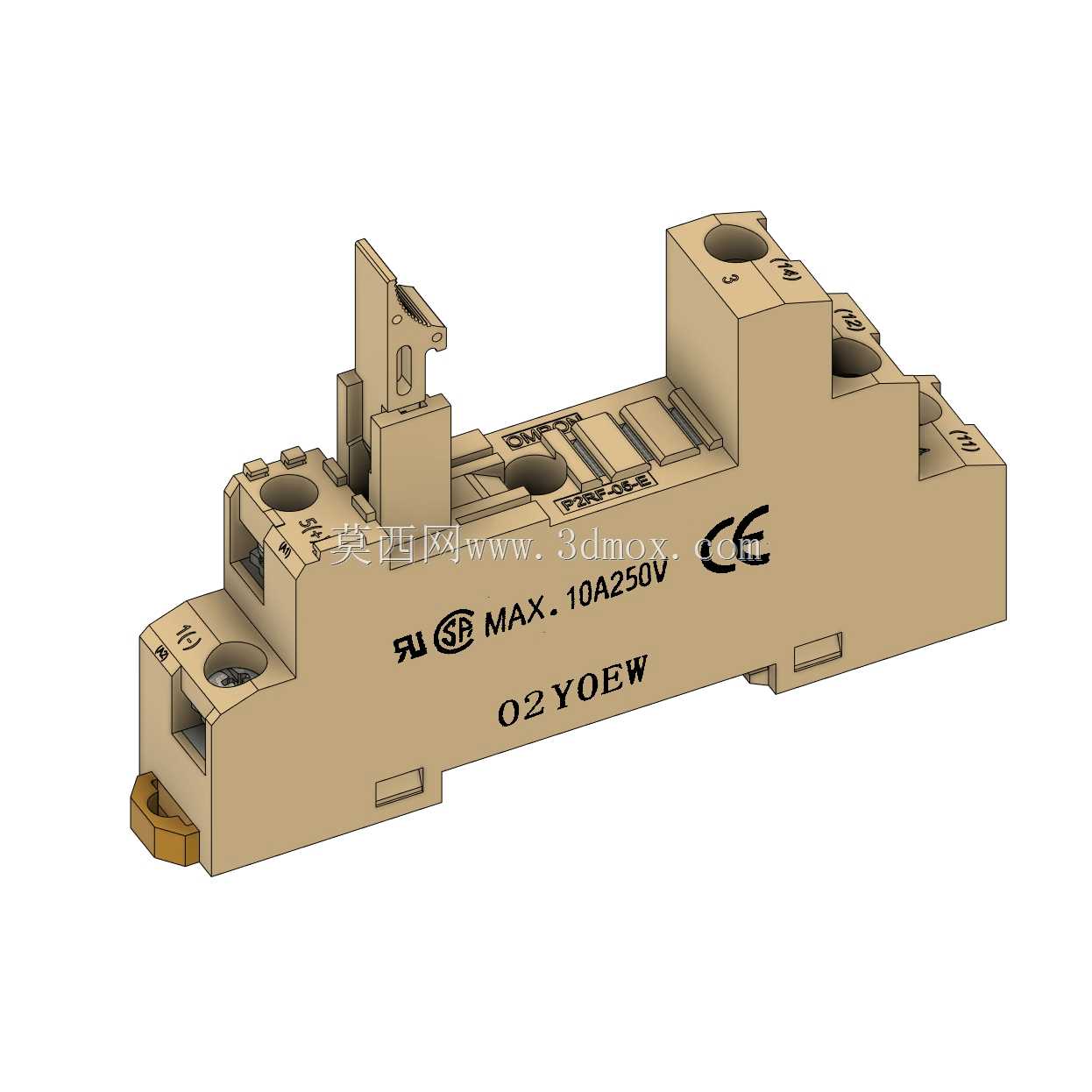

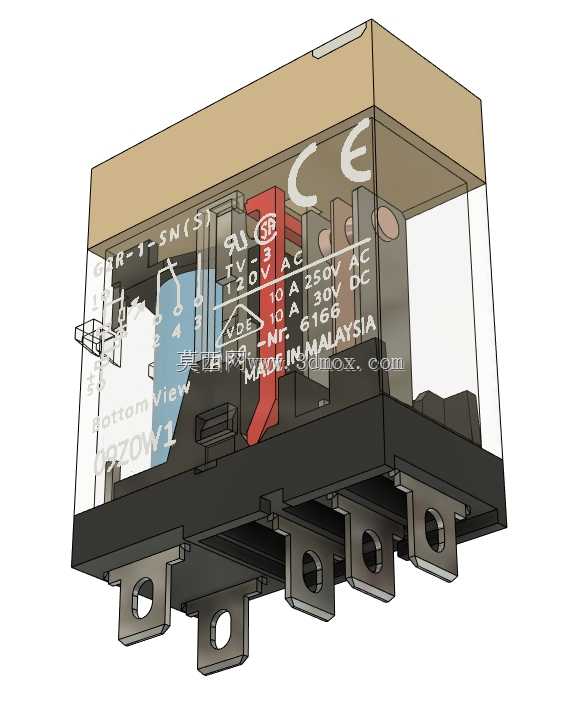

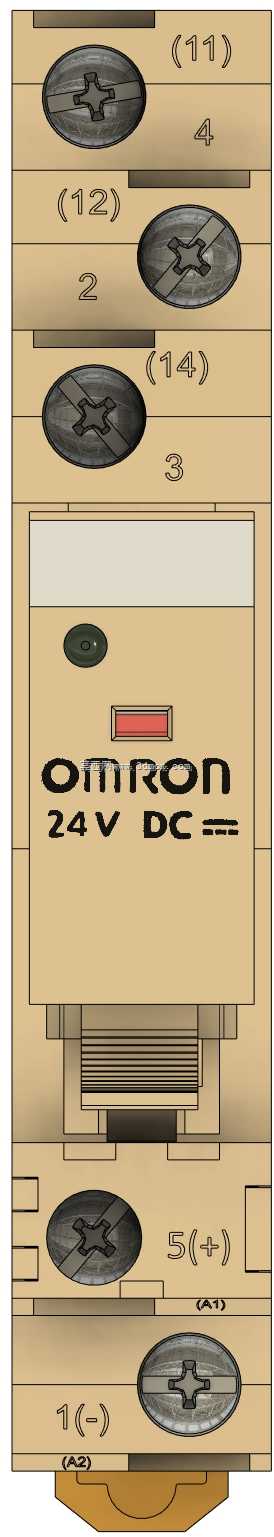

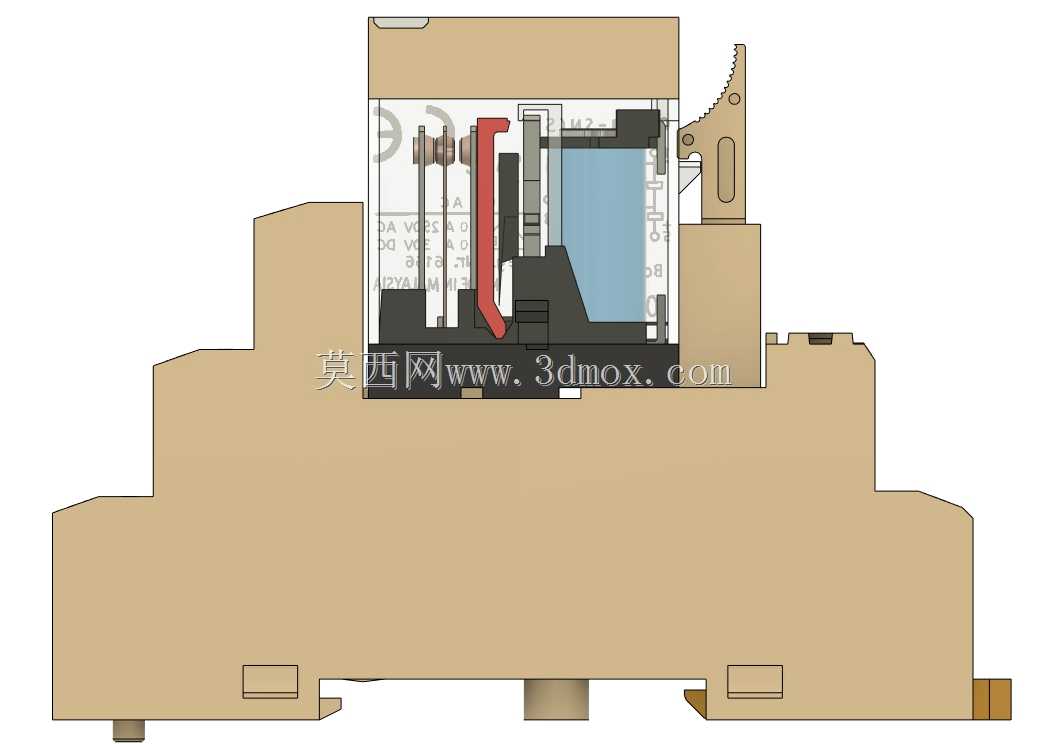

　　这款继电器采用插拔式结构设计，继电器本体和底座是分离式配合，本体直接插装在底座的接线端子上，不需要每次接线拆线，后期元件损坏时直接拔下本体更换即可，不用动底座上已经压接好的导线，能大幅缩短现场维护的停机时间。本体上带有透明的防护外壳，可以直接看到内部触点的动作状态，部分带动作指示灯的版本还能通过外壳直接观察线圈通电状态，不用额外用万用表测量回路通断，现场排查故障时效率很高。底座采用标准DIN导轨安装结构，底部自带导轨卡扣，可以直接卡在35mm标准电控柜安装导轨上，不需要额外打孔固定，和柜内的断路器、端子排、PLC模块等元件的安装方式完全兼容，排布时可以直接沿着导轨连续布置，节省柜内安装空间。

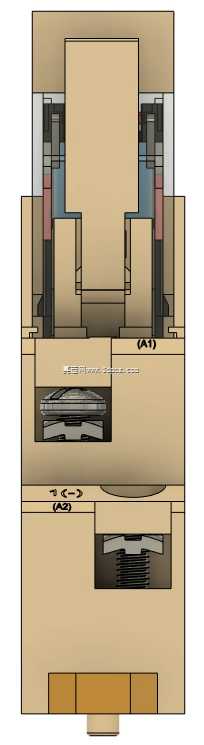

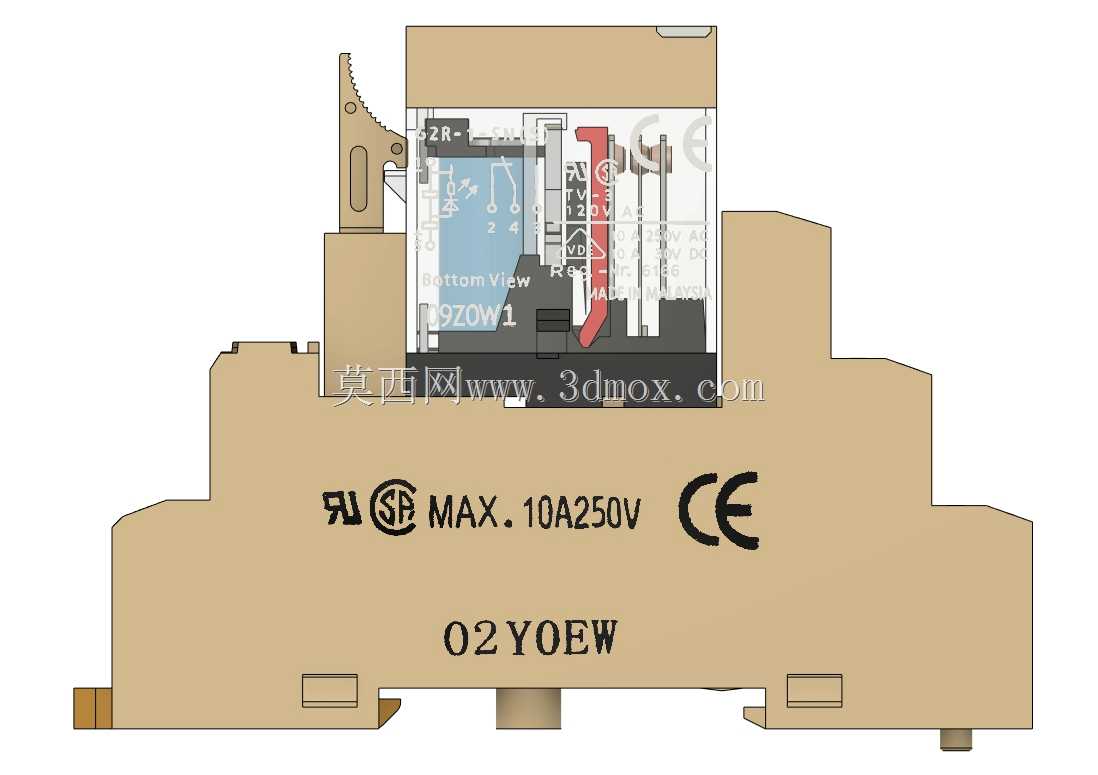

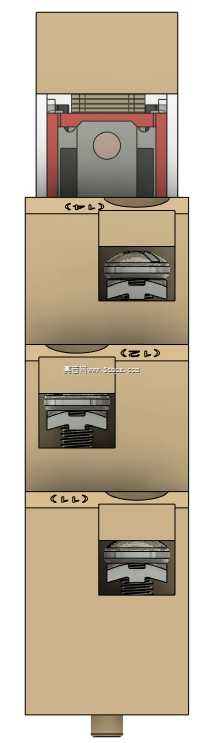

　　从建模还原的细节来看，这款模型完全按照实物测绘尺寸搭建，底座的接线端子位置、螺丝孔位、导轨卡扣的开合尺寸都和实物完全一致，继电器本体插装后的总高度、本体宽度、相邻元件安装的最小间距都做了精准还原。做电控柜布局时，要注意继电器本体上方需要预留至少20mm的插拔操作空间，不能在正上方布置线槽或者其他元件，否则更换时没法把本体从底座上拔出来；底座的接线端子在前后两侧，接线时导线的弯曲半径也要预留足够空间，避免导线压接后和相邻元件产生干涉。底座侧面带有CE、UL等认证标识的位置，还有额定参数的刻印区域，模型上都做了细节还原，做渲染或者装配示意时可以直接使用，不需要额外贴图处理。

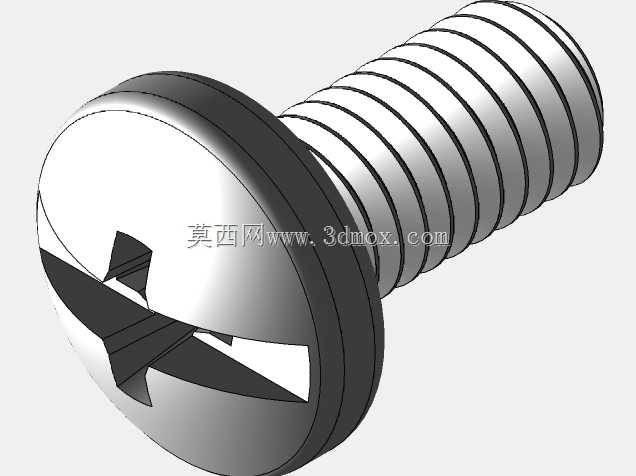

　　从功能特性来说，这款继电器的触点额定负载为10A250V，可以直接驱动小型接触器线圈、电磁阀、指示灯这类常见的低压负载，线圈侧为24V直流供电，和PLC、传感器的标准输出电压等级匹配，不需要额外加中间转接元件。触点采用银合金材质，带灭弧结构，频繁通断时的使用寿命更长，适合自动化设备里频繁动作的控制回路。底座的接线端子采用螺丝压接结构，压接范围覆盖0.5-2.5平方毫米的多股铜芯导线，适配柜内常用的控制回路导线规格，不需要额外准备特殊规格的接线端子。

　　做三维布局时还要注意，这类继电器的底座在导轨上安装时，相邻两个底座之间不需要额外留间隙，本体的外壳侧面是平直结构，可以紧密排布，但是如果柜内环境温度较高，比如靠近发热的变压器、伺服驱动器这类元件，最好每间隔5-6个继电器预留10mm左右的散热间隙，避免高温环境下线圈寿命缩短。另外底座的底部导轨卡扣有解锁拨杆，拨杆的动作方向是朝向底座下方，建模时也还原了这个结构，做装配动画或者维护示意时可以直接演示卡扣解锁、导轨拆卸的动作，不需要额外修改结构。

　　很多工程师做选型建模时，容易只建继电器本体忽略底座，或者把本体和底座做成一个整体，实际生产时就会发现接线位置、安装尺寸都对不上，这款模型把本体和底座的配合间隙、插装定位结构都做了还原，插装时的定位凸台、端子配合的间隙都和实物一致，做虚拟装配验证时可以直接检查干涉情况，不用等到实物装配时才发现布局错误。对于做电气设计、结构布局的工程师来说，这类精准测绘的元件模型可以直接导入装配体使用，不需要自己再花时间测绘建模，能大幅缩短电控部分的设计周期，也能避免因为尺寸误差导致的现场安装问题。
