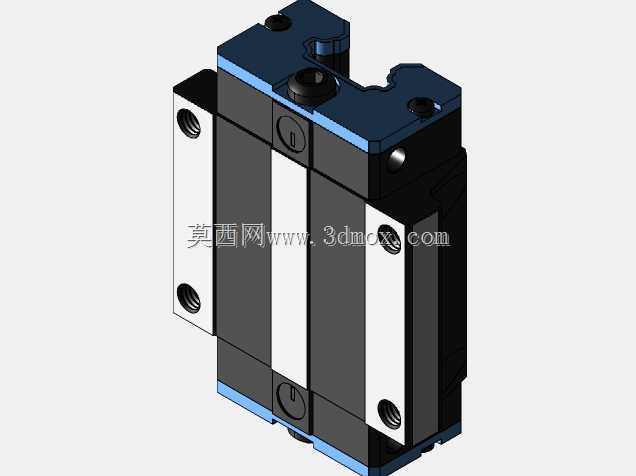

20mm规格法兰型线性导轨滑块

　　该滑块属于20mm规格直线滚动导轨副中的法兰型承载部件，主要用于在直线往复运动工况下承担工作台、滑台或执行机构的载荷，并通过内部滚珠循环结构把滑动摩擦转化为滚动摩擦，从而降低运动阻力、提高定位重复精度。在自动化生产线、桁架机械手、数控机床进给轴、包装设备、检测设备以及各类非标专机中，这类导轨滑块常成对或成组布置，为工件移送、刀具进给、模组升降和精密定位提供稳定导向。

　　从实际选型角度看，20mm导轨规格处于中等负载区间，既可以承担常见金属切削、搬运和夹持机构产生的径向与侧向载荷，也能在空间受限的设备内部保持较紧凑的安装轮廓。法兰型滑块的特点是安装孔位于滑块主体两侧，装配时可从滑块上方直接穿过螺栓与工作台连接，相较方形滑块在台面较薄、需要侧向固定或维护空间有限的场合更便于操作。滑块端部设置有循环回流结构，滚珠在滚道内连续循环，端盖与密封件共同约束滚珠路径并阻挡粉尘、切屑和冷却液进入滚道区域。

　　建模时需要重点还原滑块本体、端盖、滚珠回流通道、侧向安装孔、端面油嘴以及上下密封结构之间的装配关系。滑块主体外形并非简单方块，其上部与导轨配合区域包含对应滚道轮廓，侧面法兰面承担安装定位功能，底部和端部需要预留与导轨截面匹配的通过空间。若在设备总装中直接使用该模型，应特别检查滑块沿导轨方向的长度、法兰宽度、安装孔跨距、孔位直径以及滑块顶面到导轨底面的组合高度，这些尺寸会直接影响工作台板厚、螺栓长度和周边干涉边界。

　　在机构布置上，单根导轨搭配一个滑块只能提供导向约束，抗倾覆能力有限；常见方案是两根平行导轨各配置两个滑块，使工作台在承受偏载时仍能保持四点支撑。对于龙门式抓取、点胶、焊接或检测工位，滑块间距不宜过小，否则在悬臂载荷作用下容易产生附加力矩；对于短行程高频往复机构，则应在满足负载裕度的前提下控制运动部件质量，以降低伺服电机加减速负担。导轨安装基面需要具备足够平面度和直线度，滑块螺栓应按规定顺序和扭矩锁紧，避免因基座变形造成预紧力不均、运行卡顿或滚道早期点蚀。

　　该类滑块的润滑通常通过端部油嘴接入油脂或润滑油路，维护时需在行程范围内使滑块多次往复，以便润滑脂进入滚珠接触区。密封唇口与导轨表面保持接触，可在普通车间环境中减少污染物侵入；在铸铁粉尘、木工粉尘或焊接烟尘较重的场景下，还应考虑增加防护罩、伸缩护板或正压防护。模型在三维布局中可用于校核拖链、传感器支架、限位挡块和缓冲器的位置，尤其要确认滑块运动到极限位置时，端部油嘴、润滑管路和安装螺栓不会与机架焊缝、护罩或相邻轴系发生碰撞。

　　从结构设计思路看，滑块的刚性来自本体与导轨滚道的多点接触，滚珠在四列等接触角滚道中承受上下、左右及复合方向载荷。法兰结构扩大了安装支撑范围，使工作台连接更稳定；端盖不仅承担滚珠回流导向，还与密封件形成端部防护。进行设备设计时，应把导轨滑块作为整体传动副考虑，而不是孤立零件：导轨长度决定有效行程和极限位置，滑块数量决定承载与倾覆裕度，预紧等级影响摩擦阻力、刚性和定位精度。对于精密进给场合，需结合丝杠或同步带传动、伺服电机分辨率、控制系统补偿以及安装基面精度共同评估；对于普通搬运场合，则更关注负载寿命、维护便利性和备件互换性。

　　在三维工程图或总装模型中，该滑块可作为标准传动元件嵌入直线模组，用于检查运动包络、安装孔对齐和维修拆卸空间。拆卸维护时，滑块不应在无导轨支撑的情况下从导轨端部强行滑出，以免滚珠脱落或保持器错位；装配时也应保持导轨滚道清洁，避免磕碰造成局部压痕。通过完整表达滑块外形、孔位、端盖和配合边界，设计人员能够在方案阶段完成干涉检查、支撑跨距确认和维护路径规划，减少后期加工装配阶段的返工风险。
